本實用新型的無靠背碟型閥屬機械產品,是在有靠背碟型閥基礎上改進為無靠背碟型閥。無靠背碟型閥主要由閥體、閥座、閥板及軸、套組成,在兩軸套中間安裝有閥板,在軸上方制有鍵,軸的中端安裝有銷釘。本實用新型是在有靠背碟型閥的基礎上進行了改進,結構緊湊,操作簡單,拆裝方便,密封可靠,耐磨性能好,阻力小,價格低,使用壽命長等特點,又適應于自動控制系統使用。廣泛用于石油、化工、冶金、電力、船舶、造紙、制藥、食品、供暖等領域中給排水、油、酸、堿、鹽、海水、污水等液體、氣體的輸送系統,是傳統閥門的替代產品。
本實用新型公開了一種轉爐出鋼口沖擊鉆擴孔裝置,屬于轉爐維護設備技術領域。提供了一種完善的轉爐出鋼口沖擊鉆擴孔裝置。其特征是由可以與拆爐機回轉工作臂前端安裝的液壓沖擊器相聯動的鉆桿和可以與拆爐機回轉工作臂相連接的扭轉套筒構成,鉆桿的前端有可以與扭轉套筒構成扭力傳遞的接口,鉆桿的端部連接鉆頭??蓱糜谝苯鹦袠I煉鋼轉爐出鋼口的擴孔,以及其它類似冶煉爐體擴孔的施工。該裝置擴孔效率大大提高,擴孔時間由原來的三個小時縮短為十幾分鐘,大大減少了煉鋼停爐時間,減少了拆爐機故障率,具有明顯的經濟效益。
本實用新型涉及冶金機械技術領域,具體為一種鋼包蓋。本實用新型,包括鋼包蓋本體,所述鋼包蓋本體的上表面設有掛鉤結構,所述掛鉤結構包括三個掛耳,三個所述掛耳均勻固定連接在鋼包蓋本體上,所述掛耳的表面固定連接有鐵鏈,所述鐵鏈的一端固定連接有連接底座,所述連接底座的遠離鐵鏈的一側轉動連接有絲桿,所述絲桿的圓弧面螺紋連接有螺紋管,所述螺紋管的一端固定連接有鐵鉤,所述螺紋管的圓弧面開設有螺紋孔,所述螺紋管上的螺紋孔內壁螺紋連接有螺桿,所述絲桿的圓弧面開設有圓孔,所述圓孔的直徑為1.5?2cm,所述鐵鉤的下端固定連接有卡座。解決現有技術中存在鋼包蓋上的鐵鏈不方便控制相等的長度的問題。
本實用新型屬于冶金測溫取樣設備技術領域,尤其涉及一種新式鋼水自動測溫取樣送檢系統,包括包括平臺,平臺上固接有安裝座,安裝座上固接有機器人,有機器人的輸出端傳動連接有用于夾持測溫取樣組件的加持裝置,加持裝置上安裝有光電感應模塊,平臺上位于機器人一側的位置處依次設置有探頭暫存架、破碎頭存放架和樣本傳輸設備;本實用新型通過合理化設計,操作簡單,維護方便,使用可靠,減少了人工作業,提高了設備的工作效率。
本實用新型涉及冶金技術領域,具體公開了一種燒結機布料松料器,包括泥輥布料器、多輥布料器、松料器和燒結機臺車,松料器設有立柱和松料棒,立柱安裝在燒結機臺車運行導軌的兩側,立柱頂部連接有橫梁,橫梁下方設有吊掛梁,吊掛梁上設有多個通孔,通孔內設有轉動軸,轉動軸連接松料棒后端,松料棒前端采用倒錐形的扁平結構,松料棒伸入燒結機臺車內,用于燒結機臺車運行時在物料中移動進行松料;本實用新型在物料自身透氣性較好時,通過電動推桿將松料棒調整到垂直位置,松料棒產生的空隙小,松料效果??;在物料自身透氣性差時,通過電動推桿將松料棒調整到水平位置,空隙增大,松料效果增強,物料層透氣性改善。
本實用新型涉及冶金機械技術領域,尤其是一種高線半成品運輸車。該種高線半成品運輸車,包括車架和設置于車架底部的滑輪,車架呈頂部開口且底部開口的矩形結構,車架頂部設置有廢料承載機構,廢料承載機構包括均勻且水平設置于車架頂部的多根第一支撐管,相鄰的兩根第一支撐管之間均設置有高線半成品承載機構,車架內部設置有結構穩固機構。本實用新型提供的一種高線半成品運輸車,結構設計合理簡單,造價低,通過設置高線半成品承載機構分別對多盤半成品高線進行掛置支撐,通過設置廢料承載機構對生產過程中產生的高線殘次品進行承載和運輸,不僅節約了運輸車的制造成品,且使用方便,經濟實用。
本實用新型涉及冶金制造領域,具體公開了一種轉爐、鋼包、渣盆用防粘渣噴涂內襯。包括從下至上依次設置的永久層、第一絕熱層、防擠壓層、第二絕熱層和工作層,防擠壓層包括若干防擠壓機構,防擠壓機構均包括彈簧、兩個固定塊和兩個伸縮件,兩個固定塊分別與第一絕熱層的頂部和第二絕熱層的底部固接,固定塊上均對稱開設有滑槽,伸縮件的兩端分別與兩個固定塊上的滑槽轉動連接,兩個伸縮件鉸接,伸縮件包括若干鉸接的短桿,彈簧的兩端分別與兩個伸縮件的短桿鉸接處連接,工作層的頂部設有防粘渣劑。目的在于解決傳統的內襯會因為受熱膨脹而對爐殼產生擠壓的問題。
本實用新型屬于冶金行業帶鋼表面處理理技術領域,具體涉及一種新型張力輥清理裝置,包括沿水平方向布置的張力輥,所述張力輥的一端具有第一支撐座,所述張力輥的另一端設有第二支撐座,所述張力輥可轉動地設在所述第一支撐座與所述第二支撐座之間,其特征在于,所述第一支撐座上設有第一支撐架,所述第二支撐座上設有第二支撐架,所述第一支撐架與所述第二支撐架之間設有平行于所述張力輥轉動軸線布置的支撐桿,所述支撐桿可沿自身軸線轉動,且所述支撐桿上設有清理刀,所述清理刀可沿所述支撐桿的軸線移動。本張力輥清理裝置不僅提升了張力輥的清理效率,而且可以提升操作工人的安全性,可以防止張力輥誤傷操作工人。
本實用新型公開了一種金屬粉末自動成型模具,包括中模,中模的表面開設有中模內腔,中模內腔內表面的底部設置有下模沖,并且中模內腔的頂部設置有上模沖,中模內腔與中模內腔的軸心線處形成錐度,錐度的傾斜角度總體范圍在0.5°到5°,中模內腔內表面的頂部橫截面小于中模內腔內表面的底部的橫截面,本實用新型涉及粉末冶金成型技術領域。該一種金屬粉末自動成型模具通過中模內腔與中模內腔的軸心線形成一定錐度的成型模具,中模內腔的上部比下部截面小,在產品成型過程中,下模沖與中模內腔之間的間隙隨著下模沖逐漸脫出中模內腔而增大,減少了粉末卡在下模沖與中模內腔模壁間隙的機會,可避免成型過程粉料對模腔的劃傷和磨損。

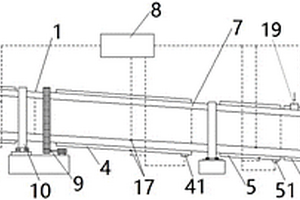

本實用新型涉及一種高爐除塵灰煉鐵用回轉窯,屬于冶金固體廢物的綜合利用設備技術領域,包括傾斜設置的窯體,窯體內設置有燃燒腔,窯體外設置有分段式輔助調節腔,分段式輔助調節腔包括自高端向低端依次設置的預熱段輔助調節腔、還原段輔助調節腔、粒鐵段輔助調節腔和熔化段輔助調節腔;分段式輔助調節腔均設置有進出口和溫度傳感器,燃燒腔內與分段式輔助調節腔對應位置分別設置有溫度傳感器,溫度傳感器和進出口均與控制裝置電連接。本實用新型具有在回轉窯上設置了燃燒腔和分段式輔助調節腔,能夠精確控制高爐除塵灰煉鐵各階段的溫度,可利用回轉窯直接煉鐵的優點。
一種過濾回收粉塵空氣凈化器,其特點是在封閉的箱體內裝有多條豎向的除塵濾袋,箱體的下面裝有收塵錐斗,錐斗的下面裝有收塵絞龍,收塵絞龍的下側裝有粉塵桶;箱體的前側面裝有橫向的儲氣包,儲氣包上裝有多條上置的送氣管,送氣管的上端裝有脈沖閥,脈沖閥上裝有內置縱向噴吹管,噴吹管上裝有多個下置的噴嘴,每個噴嘴都對應一個濾袋的上口;錐斗的側面留有進風口,箱體的側面留有出風口,它解決了生產車間將含有粉塵濁氣直接排到室外,造成大氣污染的問題,非常適合食品、冶金、化工行業使用。
本實用新型公開了一種利用固廢制備環保建筑板材的系統,利用采煤行業成分不同的煤矸石,化工行業的電石渣,冶金行業的鋁灰,電力、鋼鐵等行業的脫硫石膏、粉煤灰等大宗工業固體廢棄物,經過原料粉磨、均化、燒成、熟料粉磨,生產基體材料。以該基體材料為核心材料,輔以活性炭、短纖維、木屑等配成料漿,以特定的成型、養護工藝制備高性能環保建筑板材。該工藝采用了成本幾近為零的固廢為原材料替代了優質礦產資源,對環境保護和節能降耗有巨大的推動作用。
本實用新型公開了一種粉末壓制模具的下芯棒自動上升裝置,屬于粉末冶金領域。下芯棒自動上升裝置包括上芯棒、下芯棒及彈簧,所述上芯棒與所述下芯棒的上部分接觸,且二者相對位移運動,所述下芯棒與所述彈簧同軸設置,所述下芯棒位于所述彈簧的上方,所述下芯棒與所述彈簧之間設置有芯棒墊板,所述下芯棒的下端固定在所述芯棒墊板上。本實用新型公開的下芯棒自動上升裝置,能夠實現大噸位的產品的壓制,且結構簡單,大幅降低了成本,并有效解決了下芯棒自動上升的問題。
本實用新型公開了一種脫硫傾翻油頂的防護裝置,屬于鋼鐵冶金輔助設備,防護裝置包括支撐架,用于提供支撐;安裝平臺,設置于所述支撐架上;和防護托盤,沿垂直于運載所述鐵水罐的機車的行進方向移動地設置在所述安裝平臺上,以覆蓋住所述脫硫傾翻油頂;其中所述脫硫傾翻油頂和所述防護裝置位于所述機車的同一側,且沿遠離所述機車的方向依次為所述脫硫傾翻油頂和所述防護裝置。本實用新型通過上述技術方案實現了對脫硫傾翻油頂的防護。
本實用新型公開了一種全封閉式高爐混風電偶,屬于冶金控制儀表技術領域。解決了熱電偶保護套管極易損壞,使熱風從保護管損壞處逸出,對電偶和外部設備造成破壞的不足。其特征是歧管口處連接法蘭盤3,法蘭盤3與帶有密封罩6的封裝法蘭4緊固密封連接,構成放置電偶本體的密閉腔室,密封罩6上絕緣安裝電偶接線螺栓7,將電偶線引出密封腔室。具有設計合理,結構簡單實用,密封可靠的優點。降低了電偶保護管的損壞率,避免了熱風的逸出。即使電偶套管損壞但偶絲未斷的情況下仍能準確測量,延長了電偶使用壽命??梢詮V泛應用在各種規格的高爐熱風爐的熱風溫度測量系統中。
本實用新型涉及一種連鑄用全水冷輥道,主要用于冶金行業,在連鑄機中用于運送凝固后的鑄坯。該連鑄用全水冷輥道,其特征是:所述軸承座內設置密閉的圓環水道,并在軸承座上設置進水口和回水口,所述輥道梁主體結構為H型鋼,H型鋼兩側設有冷卻水道,在軸承座處設有兩路出水通道,一路與軸承座的進水口連通,軸承座的回水口輥道梁的另一側水道連通,另一路通過金屬軟管連接在輥子上的進水旋轉接頭,輥子上的出水旋轉接頭通過金屬軟管連通至另一側水道。本實用新型連鑄用全水冷輥道的有益效果:配水管路簡單,管路漏水點減少,減少了設備維護工作量,輥道梁對稱冷卻冷卻面積大,軸承冷卻均勻,輥子內部水量多冷卻效果好。
一種電子點火切割炬防護罩,由點火嘴1、小鎖緊羅套2、噴火管3、防渣罩4部分組合構成。該防護罩將點火針、點火嘴隱藏在噴火管中,噴火口設置在火焰切割噴渣的死角里,V型或圓弧形防渣罩將有威脅的鋼渣推離出去,保護點火針、點火嘴安全使用的時間大大提高,有效滿足了火焰切割現場對電子點火機構使用壽命的實際要求,且只需擰動一個小鎖緊羅套就可迅速完成該防護罩的安裝、更換,從而使該防護罩可在連鑄坯切割空行程(即?;饡r間)內在線更換,完全不會影響正常生產,是鋼廠連鑄機鋼坯定尺切割的理想設備,可廣泛應用于冶金、造船、石油、化工、金屬結構等行業,特別是用于帶溫≤950℃金屬材料的快速連續切割,具有極好的推廣應用價值。
本實用新型屬于冶金提純技術領域,特別涉及一種真空抽取尾料進行定向凝固提純多晶硅的設備。該設備中水冷盤活動安裝于真空腔室底部,石墨板置于水冷盤頂端,石墨支柱一端通過孔與石墨板嵌套連接,另一端與石墨托盤嵌套連接,坩堝置于石墨托盤之上,石墨發熱體套于坩堝外圍,碳氈保溫桶套于石墨發熱體之外碳氈保溫蓋上開有孔,置于碳氈保溫桶頂端,石英管活動安裝于真空腔室頂端,上端通過閥門與真空裝置活動密封連接,真空裝置上安裝有真空計。本實用新型的設備是在原有定向凝固設備的基礎之上增加了石英管、通氣管道和真空裝置,設備改造安裝方便,操作簡單,能有效去除鑄錠尾部富集的雜質,節約了生產周期和成本,適用于工業化大規模生產。
本實用新型公開了一種電動面條機,主要包括在機架內腔轉動連有壓面皮裝置、切面條裝置和過輪軸的傳動端,連有減速傳動裝置的帶輪和齒輪相接構成;在所述過輪軸(2)下方的機架內腔,設有電機(3);所述電機的輸出帶輪,通過皮帶與減速傳動裝置的帶輪傳動相接。本實用新型充分利用機架內腔的空間,將電機置于過輪軸下方,既實現了結構緊湊,明顯地減少了體積,又增加了面條切出下落在工作臺面上堆疊存積的高度,減輕了人們的勞動強度;采用塑料與粉末冶金嵌件固連的結構,有效地降低了減速傳動裝置帶輪和齒輪的傳動噪音。
本實用新型涉及一種冶金企業運送高溫鐵水的運輸車。它包括兩端帶有車鉤15的車體4,車體4上帶有安裝鐵水包的支架,車體4兩端的下側經過轉向架3安裝有輪對,其特征在于:轉向架3為搖枕、雙側架整體式結構,在轉向架3的下側與車輪裝置之間安裝有基礎制動裝置;基礎制動裝置的制動缸11由控制閥10控制,制動缸11經推桿9、中間與轉向架鉸接的異型杠桿8、弓型制動梁13、制動杠桿14帶動閘瓦5制動;轉向架3與輪對之間的減振裝置采用懸掛式軸箱彈簧裝置2構成。本鐵水車運行速度高、平穩性好,并且安全。
一種浮選機新型履帶式鏈條刮板,其不同之處在于副軸(1)連接副軸鏈輪(4),主軸(5)連接主軸鏈輪(7),副軸鏈輪(4)與主軸鏈輪(7)活動連接鏈條(6),鏈條(6)的外側固定連接塑料刮板(3),因而結構簡單,造價低廉,使用方便,有效地減少了流程中的浮選時間,保證了流程的穩定可靠,降低了浮選藥劑和電耗成本,提高了回收率,特別適合于冶金礦山浮選作業使用。

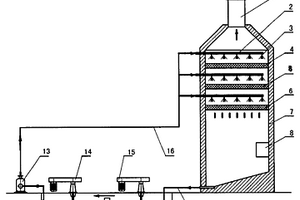

水洗除塵器,屬于工業煙氣粉塵等含塵煙氣的環保除塵設備領域。適用于建筑陶瓷、高壓電瓷、冶金材料等行業中的噴霧干燥塔和沖天爐等設備的尾氣除塵。包括殼體、殼體頂部的煙囪、供排水管路,含塵煙氣進口管路,其特征在于:殼體(7)上部設有三層噴淋凈化裝置,三層凈化裝置與供水管路(16)相連,殼體(7)一側連接含塵煙氣進口管路(8),殼體(7)另一側為排水管路(9)。具有除塵效率高、效果好,排放的煙氣達到了國家大氣污染物綜合排放標準;運行成本低、耐高溫氣體、使用壽命長;結構簡單、節約大量水,水可以重復使用,無二次污染等優點,
本實用新型公開了一種用于汽車制動系統的ABS齒圈。ABS齒圈是由粉末冶金材料成型的整體式結構,包括本體、固定座;其中本體呈圓環形,其外圓周面上沿軸向均勻地分布有若干齒,其內設有中心孔;所述固定座為若干個且沿同一圓周均勻分布,呈Γ型,其下端與本體的上端面連接;所有固定座上端面位于同一平面上,所有固定座內圓呈圓弧形且位于同一圓周面上,所有固定座外圓與本體的外圓周面共面;所有固定座上的通孔中心位于同一圓周上,且與所有固定座內圓為同一圓心。本實用新型制造工藝簡單,生產效率和材料利用率高,適于大批量生產且產品質量穩定、加工精度高,節省原材料、減輕重量,降低油耗,裝配維修方便,制造成本低,使用壽命長。
一種用于RH精煉爐浸漬管的變徑氣體噴射管,屬于鋼鐵冶金中RH精煉爐工藝技術領域。由變徑前粗管、變徑后細管和變徑后細管的保護管組成,粗管呈三個直角拐角狀,便于其安裝在浸漬管金屬殼體上,其一端帶有連接件,另一端與細管相連接,其特征在于粗管與細管的連接方式采用氬弧焊相連接;保護管套裝在細管的外面,與粗管在變徑接頭處采用氬弧焊相連接,對變徑接頭和變徑后的細管起保護作用。本實用新型解決了氣體噴射管變徑接頭處的漏氣問題,在同等工藝條件下,可使RH精煉爐浸漬管的使用壽命由80爐次提高到120次以上。
本實用新型涉及冶金設備技術領域,是一種能大幅度提高助燃空氣溫度的頂燃式熱風爐。它有爐體和燃燒室,在爐體上設置燒嘴組,每個燒嘴后面連接助燃空氣支管和燃料供氣環管,在助燃空氣支管內設置蓄熱體,助燃空氣支管通過三通換向閥與煙氣總管相連接,在煙氣排出總管上設置調節閥。在燃料供氣環管上設置截止閥。本實用新型具有風溫溫度高、施工簡便的特點。
