本實用新型公開了一種吹氬密封及潔凈鋼水的長水口裝置,屬于鋼鐵冶金技術領域。本實用新型長水口的特征在于改變中間部位形狀,在長水口中間形成貯流區,同時在貯流區設置一圈吹氬孔,本實用新型的長水口可同時實現鋼液密封防止吸氮和吹氬攪拌脫氣功能,通過貯流區吹氬孔吹入氬氣并使得貯流區充滿氬氣,可保持長水口與鋼包出水口間縫隙的氣體為正壓,實現了密封功能有效防止鋼水吸氣,還可利用長水口管徑突變引起的鋼水散流與氬氣充分接觸,以達到脫除鋼中氣體目的,保證了鋼水的純凈度。

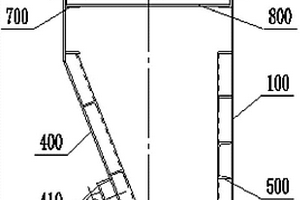

本實用新型公開了一種分段調節燒結鋪底料擺動漏斗,屬于冶金燒結設備領域。它主要由前擋板、左右兩個側擋板、后立板和后斜板組成;所述后斜板的內側面上設置有縱橫交錯的多個后側加強板,與后斜板相對的前擋板內側面上設置有縱橫交錯的多個前側加強板;所述前側加強板沿前擋板的縱向間隔布置有4個,其中上面兩個前側加強板為角鋼,下面兩個前側加強板為槽鋼,槽鋼的開口與前擋板的板面相對;所述前側加強板沿前擋板的橫向間隔布置多個,它們都是角鋼。本實用新型通過增強漏斗體的結構強度,降低其受燒結高溫的影響,減小高溫下變形了,保證閘板的活動順暢性,提高設備的運行穩定性。
本實用新型公開了一種LF精煉鋼包加揭蓋裝置,屬于冶金設備領域。它包括機架、橫梁軌道、移動系統,機架上設置有的橫梁軌道,移動系統位于橫梁軌道上,移動系統包括橫移驅動、升降驅動、橫移小車和升降裝置,橫移小車和升降裝置滑動連接,橫移驅動與橫移小車連接,升降驅動與升降裝置連接,升降裝置的下方安裝有“L”型吊鉤,“L”型吊鉤的彎曲方向與鋼包運行方向垂直,且與橫移小車的移動方向平行。本實用新型現有鋼包加揭蓋裝置不適用于LF精煉爐的鋼包車運行軌道垂直于轉爐或電爐鋼包車運行軌道的問題,具有結構簡單、安裝方便、可自主實現獨立加揭蓋動作。

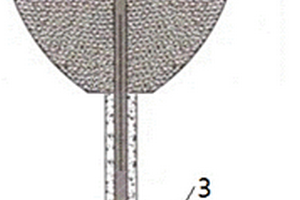

本實用新型公開了一種引導棒牢固連接的擋渣塞,屬于冶金過程中轉爐出鋼擋渣輔助器件技術領域。本實用新型的引導棒牢固連接的擋渣塞,包括引導棒和擋渣塞本體,引導棒包括引導棒芯材和引導棒耐火層,該引導棒芯材的下部設置有引導棒耐火層;擋渣塞本體為上大下小的圓錐臺狀,在擋渣塞本體的中心線上設置有通孔,引導棒由下至上貫穿于該通孔且引導棒上下兩端均伸出擋渣塞本體外;引導棒芯材的上部設有外螺紋,且引導棒芯材上部設置有與上述外螺紋相配合的緊固螺栓,緊固螺栓向擋渣塞本體的上表面旋緊,將引導棒固定在擋渣塞本體上。本實用新型實現了將引導棒牢固地固定在擋渣塞本體上的目標。

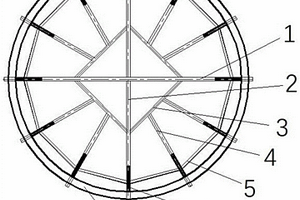

現有冶金施工中,高爐爐殼、熱風爐爐殼等一般為直徑較大的中厚板,爐殼在加工廠分片制作,現場組裝,傳統組裝方法是在現場采用混凝土硬化場地的方法,占用施工場地時間長,影響施工,費工費時,成本較高,本實用新型公開一種可移動式爐殼快速組裝裝置,包括爐殼和支架,支架包括底座和擋板,底座包括一根橫向支撐和一根縱向支撐,所述橫向支撐和縱向支撐的中部交叉固定呈“十”字型設置,位于所述橫向支撐和縱向支撐交叉固定位置的外部設有兩道加強環,所述兩道加強環分別為內環和外環,所述內環和外環上設有連接筋,具備結構簡單,穩定性高,能夠提前預制,重復使用,移動方便,而且有效地提高爐殼組裝的效率。
本實用新型公開了一種C型封閉料場刮板機軌道結構,屬于冶金原料輸送技術領域。本實用新型包括刮板機軌道,所述刮板機軌道的兩側沿長度方向均勻間隔設置有多個壓軌器,且兩側的壓軌器呈對稱分布,所述刮板機軌道靠近料格一側的壓軌器兩側分別設有止擋鋼板一和止擋鋼板二,所述止擋鋼板一和止擋鋼板二均與刮板機軌道外側相貼合。針對于現有技術中存在的問題,本實用新型擬提供一種C型封閉料場刮板機軌道結構,能夠有效解決運行過程中由于刮料產生的側向力等因素導致的軌道側向位移等問題,相較于傳統定期維保調整的方式,極大地節約了資金成本,且不影響原料生產作業,提高了生產效率。

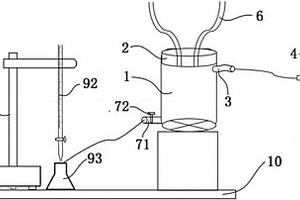

本實用新型公開了一種含鐵原料全鐵含量的檢測系統,屬于冶金實驗分析領域。本實用新型包括操作平臺、滴定裝置和混酸配制裝置,所述的滴定裝置和混酸配制裝置位于操作平臺上部,滴定裝置包括鐵架臺、滴定管和滴定容器,所述的操作平臺上設置有鐵架臺,鐵架臺上夾持有滴定管,所述的滴定管的下部設置有滴定容器;混酸配制裝置包括混合槽、密封部件、抽風機、攪拌機構和進料管,混合槽的下部設置有攪拌機構;所述的密封部件上開設有安裝孔;進料管的進料管出口端由安裝孔安裝在密封部件上。本實用新型可有效地防止硫酸、磷酸溶液在混合的過程中發生噴濺,并防止有害氣體揮發至室內,并實現全鐵檢測過程的流程化,使得操作簡單方便。
本實用新型公開了一種電工鋼可調退火加熱裝置,采用高溫等離子體局部加熱,完成電工鋼帶(4)在更高溫度下再結晶,同時對退火爐(1)內的其它部件的要求低,實現對退火爐(1)沒有更高的耐溫要求,也能完成更高溫度的退火,在鋼的冶金質量相同的條件下,獲得更低鐵損的電工鋼。同時表面質量好。
本實用新型公開了鋼坯翻轉水冷傳動軸,屬于冶金設備領域。水冷傳動軸由進水主管Y、回水主管Z、進水主管進水腔Y01、回水主管回水腔Z01、進水支管Yn、回水支管Zn、進水軟管Ynm、回水軟管Znm、進水主管凹端Y’、進水主管凸端Y”、回水主管凹端Z’、回水主管凸端Z”;所述的水冷傳動軸包括回水主管Z和內部設置的進水主管Y,形成的空腔為回水主管回水腔Z01和進水主管進水腔Y01,進水主管Y通過垂直設置的進水支管Yn連接進水軟管Ynm后與外部相聯接,回水主管Z通過垂直設置的回水支管Zn連接回水軟管Znm后與外部相聯接。具有通過水冷冷卻的加工工件長、不受軸長限制、工作面工作持久、無卡阻、冷卻效率高的優點。

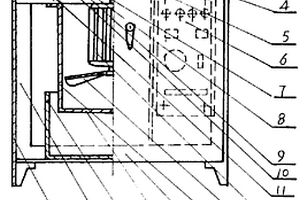

本實用新型公開了一種自除塵低噪聲的自動磨樣機,用于磨削光譜分析用試樣。全機由磨削機構、安全夾具、除塵機構、電控裝置和機殼所組成。本機克服了現有技術中的缺陷,具有自動夾持試樣,受力均衡,磨削效率高,質量好,能滿足光譜分析的要求,操作安全,減輕操作人員的勞動強度等優點,還具有自動除塵和降低噪聲的功能,既避免了粉塵和噪聲的污染,又節省用于除塵、降噪聲的費用??蓮V泛用于需要磨削試樣的冶金、礦山、機械等部門。
本實用新型公開了一種盤式過濾機的漿體自動變速攪拌裝置,它包括調速電動機(1)及其傳動機構(2)、攪拌軸(12)及安裝在其上面的攪拌葉輪(13)、軸端密封,軸端密封內含有水封和油封,調速電動機(1)由電磁調速器控制。將一可調電位器與繼電器常用觸點串聯后,再與電磁調速器的可調電位器并聯。本實用新型具有操作方便、槽內漿體濃度均勻、底部不沉集、軸端密封可靠等優點,可廣泛用于冶金、有色、煤炭、化工等行業使用的盤式過濾機設備上。

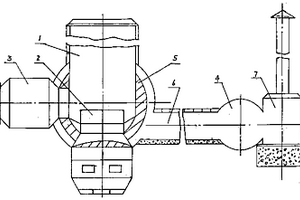

本實用新型屬于采用電爐煉鋼的電冶金設備,涉及一種新型煉鋼爐。其特征在于:是由熔煉爐、煤爐、油爐、除塵室組合成一種組合爐,熔煉爐為立式圓柱形結構,底部設置圓盤形底座,熔煉爐的一側與煤爐連接,另一側與油爐連接在一起;圓盤形底座與蓄熱室連接,在蓄熱室與煙道的中間設置除塵室。本實用新型一種新型煉鋼爐,其結構新穎,是以煤為主燃料,并用油、氧氣循環加熱產生高溫煉鋼,節約能源、省電、省油、省煤,具有設備投資少、占地面積小、煉鋼時間短、熔煉速度快、產量高、成本低、操作方便、無環境污染的特點。采用本實用新型煉鋼爐可為各種建筑材料提供可靠的供錠。
本實用新型提供一種應用于煉鋼廠冶金爐系統風動送樣技術領域的樣瓶傳送系統緩沖裝置,所述的樣瓶傳送系統緩沖裝置的輸送管道(1)上設置開口(2),開口(2)外側的輸送管道(1)位置安裝氣密部件(3),氣密部件(3)包括殼體(4),殼體(4)外側安裝氣缸(5),殼體(4)內側連接開口(2)外側的輸送管道(1),并且殼體(4)內側連通開口(2),氣缸(5)上安裝柔性摩擦塊(6)。本實用新型所述的樣瓶傳送系統緩沖裝置,結構簡單,成本低,有效克服現有系統中因發送站和架空管道落差大,樣瓶運動速度快,沖擊力大,損壞樣瓶和發送站的問題。
本實用新型公開了一種存放連鑄機扇形段的雙層存放臺架,屬于冶金異形坯連鑄機設備領域。本實用新型括底座、平行設置的立柱、懸掛耳座和緩沖承重機構,所述立柱豎直固定在所述底座上;所述懸掛耳座固定連接在所述立柱上;所述緩沖承重機構位于所述懸掛耳座的下方,并活動連接在所述立柱上;所述底座上設置有凸臺,所述凸臺的形狀與扇形段底部的凹槽相匹配。本實用新型的雙層存放臺架可以同時放置兩個連鑄機的扇形段,緩沖承重機構有多個活動連接位,可以存放不同規格的扇形段,既減少了存放臺架的占地面積,又提高了臺架的利用率。

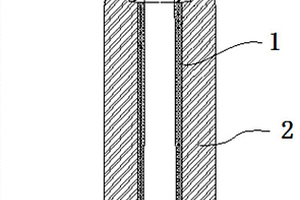

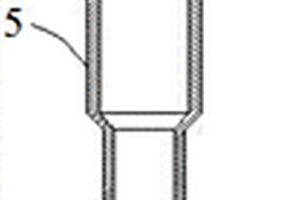

本實用新型公開了一種尖晶石質中間包上水口,屬于冶金耐火材料制作領域。本實用新型包括內壁、外壁和碗口;所述碗口內側底部鑲嵌在內壁的頂部和外壁內側的頂部上,碗口外側底部鑲嵌在外壁外側的頂部上,所述碗口內側底部與外側底部呈梯形過渡;所述內壁為中空的圓柱體內腔,內壁的底部延伸至中間包上水口底部;所述外壁包裹在內壁的外部。本專利的目的在于克服現有中間包上水口易堵塞的問題,提供了一種尖晶石質中間包上水口。本實用新型采用將設置獨立的尖晶石質碗口,并且將內壁使用與碗口相同的鋁鎂尖晶石材料,尖晶石材料具有抑制氧化鋁附著的優良特性,尖晶石質上水口具有防堵和抗鋼水沖刷侵蝕的功能,使得上水口不易堵塞。
本實用新型公開了一種熱軋卷取機入口側導衛裝置,屬于冶金熱軋設備技術領域。本實用新型的熱軋卷取機入口側導衛裝置,包括呈平行設置的兩道側導衛梁、固定于側導衛梁內側的側襯板以及側導衛梁底部的均勻分布的輥道,輥道設置于側導衛梁底部的輥架上,兩道側導衛梁的內側還豎向設置有一一相對的側導輥;側導輥通過半開軸承座和側導衛梁滾動式連接,將原來熱軋薄板與側襯板的滑動摩擦改進為側導輥的滾動摩擦,既達到對熱軋薄板的定位效果,又由于兩者接觸面降低,摩擦力減少,進而盡可能減少了熱軋薄板沿軋制方向前行過程中,導衛裝置對卷制質量的影響。解決了導衛襯板使用壽命低、容易影響熱軋薄板卷制質量的問題。
本實用新型公開了一種新型水霧化噴淋冷卻裝置,屬于冶金煙氣處理領域。它包括噴淋塔塔體和水霧化器,還包括水壓調節裝置和水氣管線,所述噴淋塔塔體的上部連接有直角彎頭;所述水霧化器上有水霧化噴嘴;所述水霧化器環形布置在噴淋塔塔體的中上部,水霧化器的方向垂直于噴淋塔塔體的外殼;所述水壓調節裝置位于噴淋塔塔體的外面;所述水氣管線的兩端分別連接在水壓調節裝置和水霧化器上。本實用新型能噴出霧狀水汽,使高溫煙氣溫度迅速下降,有效抑制二惡英等有毒氣體的產生,具有作業平穩、安全可靠、使用壽命長、減少工程投資成本和設備維護成本的優點;并且不會造成塔內有積水,也不會對塔體造成損傷。

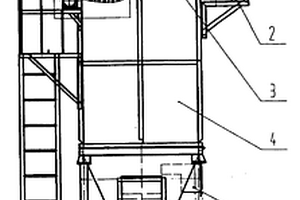

本實用新型涉及化工、建材、冶金、焦化等行業中消除粉塵的設備,尤其涉及脈沖單機袋式除塵器。該裝置為箱體結構,箱體分為上氣箱和下氣箱,在上氣箱和下氣箱之間設有花板,花板上設有若干個入口設有文氏管的濾塵布袋,箱體一側壁設有引風機,噴吹管位于上氣箱中,在噴吹管上設有若干個噴頭與若干個濾塵布袋相對應,噴吹管一端與電磁脈沖閥相連接,電磁脈沖閥與分氣包相連接;箱體下部設有灰斗,灰斗側壁設有進風管,灰斗下面設有翻板閥。優點是脫塵效果好、濾塵布袋使用壽命長,降低了更換成本。
本實用新型公開了一種帶有隔熱防護罩的翻鋼裝置,屬于冶金設備領域。其包括翻鋼裝置,所述的翻鋼裝置包括基座、撥叉、移動梁、擺動液壓油缸、升降液壓油缸、固定框架和平移液壓油缸;還包括活動式隔熱防護罩、固定式隔熱板和固定箱式防護罩;所述的活動式隔熱防護罩包括銷、U形隔熱防護罩和導向軌;所述的導向軌安裝在擺動液壓油缸兩側;所述的U形隔熱防護罩一端通過滾輪與導向軌連接,另一端通過銷與撥叉連接;所述的固定式隔熱板位于移動梁與升降液壓油缸之間的固定框架上;所述的固定箱式防護罩安裝在所述固定框架的平移液壓油缸上方,本實用新型可以靈活的對翻鋼裝置的液壓油缸進行實時的保護,延長液壓油缸的使用壽命。

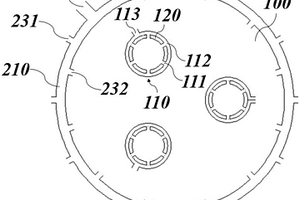

本實用新型涉及一種用于在LF精煉工序防止增氮的裝置,屬于鋼鐵冶金領域。本實用新型的爐蓋的電極孔的周側設置有第一氣體通道,第一氣體通道設置有第一進氣口和若干第一出氣口;第一出氣口環繞設置于電極孔的內壁。在LF爐蓋下沿設置第二氣體通道,第二氣體通道設置有第二進氣口和若干第二出氣口,朝向內部的第二出氣口和朝向外部的第二出氣口交錯設置。本實用新型通過在電極孔和下沿處同時形成氬氣隔離層,可以使得鋼液中的增氮含量控制在4ppm以下,且合金成分控制穩定,可有效提高產品質量,具有可觀的經濟效益,同時解決了現有技術中的裝置容易使得鋼液發生增氮現象的問題。
本實用新型公開了全自動鋼包彈簧測量儀,屬于冶金鋼包機構裝配測量設備的技術領域。包括固定結構、加載結構和轉換結構,所述固定結構與鋼包上的彈簧組件連接,所述加載結構與外界加載設備連接,外界加載設備作用所述加載結構后通過轉換結構帶動固定結構對彈簧組件中的彈簧進行測量,可以實現對彈簧組快速進行拉力測試,同時,通過軟、硬限位方式準確測量拉伸位移與拉伸力的對應值,當檢測完成后,卸載加載力,借助彈簧壓縮力,檢測裝置迅速復位,另整個檢測裝置結構緊湊、攜帶方便、操作簡單、維護方便,滿足于工作現場的檢測需要。

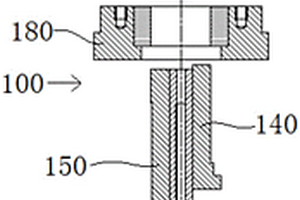

本實用新型公開了一種輕型電動修枝剪用傳動偏心塊的制作模具及工裝,屬于粉末冶金技術領域。模具包括上一模沖、上二模沖、下一模沖、下二模沖、下三模沖、下芯棒和中間模,所述上一模沖與上一模沖套裝配合置于中間模上方;所述下芯棒置于下三模沖內,下二模沖呈圓柱狀且外圓周面上開設第一導向凹槽,下三模沖呈圓柱狀且外圓周面上開設第二導向凹槽,第一導向凹槽和第二導向凹槽貼合,下一模沖、下二模沖與下三模沖套裝配合置于中間模下方。產品的密度達到7.1?7.2g/cm3,產品密度均勻、精度高,一致性好,生產效率高。

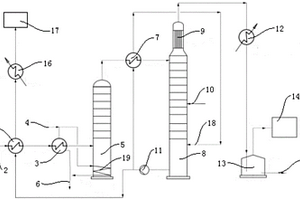

本實用新型公開了一種用于焦化生產中剩余氨水的脫氰蒸氨系統,屬于冶金焦化行業剩余氨水蒸氨領域。它包括蒸氨塔和生化處理裝置,還包括加熱器和脫氰水解塔,剩余氨水進管經加熱器與脫氰水解塔的反應入口相連,脫氰水解塔的脫氰廢水出水管與蒸氨塔的入料口相連,所述蒸氨塔的廢水出口管道經廢水泵與生化處理裝置相連。本實用新型通過采用脫氰水解塔的設置對進入蒸氨塔前的剩余氨水進行脫氰處理,從而可以有效脫除剩余氨水中的氰化物,有利于保證后續生物脫氮處理工藝的正常運行,同時也改善了氰化物對蒸餾塔的腐蝕情況,且本實用新型操作簡單,投資低,節能減排。

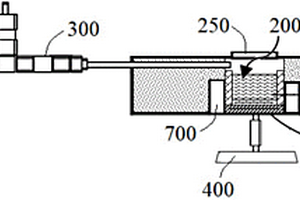

本實用新型公開了一種用于檢測爐渣反應能力的系統,屬于冶金領域。本實用新型包括反應單元和電信號檢測儀,反應單元包括周側的絕緣板和底部的導電板,絕緣板和導電板圍成用于容納爐渣和氧化鈣的反應槽,反應槽內設有電極,電極穿過絕緣板與電信號檢測儀相連,導電板也與電信號檢測儀相連。本實用新型克服現有技術中對氧化鈣與爐渣反應性能檢測的主觀因素影響大、檢測結果不準確的不足,采用將爐渣注入到氧化鈣槽中,檢測爐渣溶解一定厚度氧化鈣所需的時間,通過物理信號變化判斷反應到達設定位置,可以提高氧化鈣溶于爐渣反應能力檢測的準確性和檢測效率。

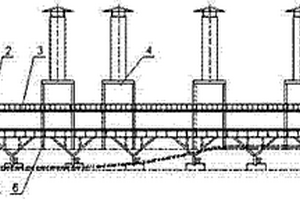

本實用新型公開了一種水平鼓風帶式冷卻機,屬于鋼鐵冶金設備領域。本實用新型的一種水平鼓風帶式冷卻機,它包括張緊裝置、臺車、鏈條、密封罩及煙囪、尾輪、平臺骨架和頭輪,所述的頭輪與尾輪的軸線水平等高,所述鏈條分別跨過所述的頭輪和所述的尾輪纏繞一圈,所述的張緊裝置設置在所述的尾輪上,所述的臺車設置在所述的鏈條上,所述的密封罩及煙囪均布在所述臺車的上方,所述的鏈條下方設置有平臺骨架,各個所述平臺骨架等高。本實用新型降低了傳動運輸物料的傳動功率,減少了灰塵,降低了噪音污染,提高了環保效果。
