本實用新型提供一種冶金行業適用于小轉爐的旋轉式副槍。包括有供垂直升降的軌道和旋轉框架，在旋轉框架上部安裝有升降平臺，下部安裝有旋轉平臺，其中升降平臺上安裝有上旋轉支點，旋轉平臺上安裝有下旋轉支點，所述的上旋轉支點為軸旋轉結構，包含有上支點主旋轉軸和軸承，并在軸上套裝有減震彈簧；所述的下旋轉支點也為軸旋轉結構，包含有下支點主旋轉軸、支撐架和軸承，在下支點主旋轉軸的末端還設置有下支承軸底板。此裝置加工制作難度小，安裝裝配方便，旋轉半徑小、維修方便，并能有效適應小轉爐工藝布置。
998
0
本實用新型涉及一種高溫陶瓷焊補機,屬冶金爐窯修補機械領域。它由機殼、控制柜、錐形料斗、物料傳送裝置、焊補槍、電機、震動機、氣源等構成。錐形料斗安裝在機殼內,上端裝有密封蓋,下端裝有物料傳送裝置,一側裝有控制柜,錐面上裝有震動機。物料傳送裝置由絞龍殼體、絞龍、絞龍密封蓋組成,其一側通過傳動輪和傳動帶與電機連接,下方通過橡膠軟管連接有一焊補槍。它解決了現有當爐窯出現局部受損后采用冷補法修補工作量大,耗費時間長,修補掛結層耐用時間短的問題。能夠在不影響窯爐生產的情況下,可快速、高效修補窯爐受損部位,具有修補物料輸送量大,供料均勻,修補掛結層耐用時間長,適用范圍廣的特點,適用于工業爐窯的修補。
1149
0
一種扇形段上框架加工用工裝，樣板上設有多個與上框架軸承座板安裝槽一致的凹槽。本實用新型提供的是一種扇形段上框架加工用工裝，具有以下有益效果：1.利用對刀樣板完成了對上框架這種多角度零件加工的對刀，使其在普通銑床精確加工成為可能；2.工效明顯提高。使用本工裝后，無需換算坐標值精確劃線，普通銑床工序無需反復用正弦規扳銑刀盤角度，大大降低了裝夾、調整的時間損耗；3.質量顯著提高，滿足了裝配和設計要求，上線使用良好。本方案適用于有多個角度面的零件加工，特別是冶金產品扇形段上框架，經測試，本實用新型完全滿足生產的需要和質量的要求。
945
0
本實用新型涉及冶金選礦設備，是一種提高篩網使用壽命的緩沖型高頻振動細篩，它具有機架，機架中安裝有篩上收集斗和篩下收集斗，機架頂部兩側設計有傾斜布置的導軌，兩導軌上安裝有振動篩，振動篩上裝有振動器，在機架上位于導軌高端一側安裝有給礦器，所述振動篩具有外框架置于兩側導軌上，外框架中裝有內框架，內框架上裝有篩網，內、外框架通過若干張緊螺栓裝為一體，其特征是：在振動篩內框架中靠給礦器一端安裝有一塊緩沖板；本實用新型解決了現有高頻振動細篩篩網容易損壞，使用壽命短，維修成本高，影響生產效率的問題，主要是用于選礦流程中的分選加工。
839
0
本實用新型公開了一種轉爐干法除塵蒸發冷卻塔噴水量調節裝置，特別涉及冶金煉鋼行業轉爐干法除塵蒸發冷卻塔噴水量控制。所述裝置包括電磁流量計、冷卻水壓力檢測儀、冷卻水壓力報警儀、切斷閥、流量調節閥、蒸發冷卻塔、入口溫度檢測儀及出口溫度檢測儀。其中電磁流量計、切斷閥、流量調節閥以及出口溫度檢測儀的控制信號與PLC系統連接，實現信號的傳遞，使水流量跟隨煙氣溫度的變化而變化，平衡整個控制過程的供水量，以達到噴水量的自動控制調節。
773
0
一種鋁青銅擦拭輥，主要用于冶金行業的二十輥軋機擦拭輥。軸與輥套為帶臺階圓柱體，采用鋁青銅材料制作并經固溶處理的輥套與軸通過熱過盈聯接，軸開有透氣孔。本實用新型輥套采用經固溶處理的鋁青銅材料，通過離心鑄造毛坯，經過擠制，耐磨性、抗拉強度、硬度及伸長率等綜合力學性能有顯著提高，耐磨性好；采用高精密磨床對輥套及軸頭進行磨削，使用壽命及精度高；輥套的修磨量可達到5mm，材料利用率高；輥套兩端連接部采用磨削加工，軸頭與輥套采用熱裝過盈配合，連接牢可靠固，且連接后輥套與軸頭同時磨削，同軸度高，并提高了旋轉精度及轉速。
1122
0
本實用新型涉及環保機械設備,是一種粉狀物料環保散裝機,它具有下料筒,在下料筒的下部設有環形風道,下料筒的下料口及環形風道通過夾層伸縮軟接頭連接吸塵卸料頭,在下料筒中安裝有鋼絲滑輪起吊機構,連接吸塵卸料頭的閥芯;在下料筒側壁設有進料口,并在環形風道上外接吸風管連通布袋除塵器,特別是:a.在下料筒的上方加裝有鎖風卸灰閥;b.在鋼絲滑輪起吊機構的鋼絲繩出口處安裝有一防塵罩配接吸風接頭連通環形風道;實用新型解決了現有粉狀物料散裝機受結構限制極易導致布袋除塵器運行濃度高,阻力大,且漏灰現象嚴重,污染環境等問題,廣泛用于水泥、化工、冶金、糧食加工等行業。
本實用新型涉及一種冶金工業燒結、球團及爐窯工藝中產生的煙氣用氨法脫硫后產物硫酸銨溶液提純的裝置,包括調PH值箱1、離心分離單元,調PH值箱1和離心分離單元通過管道連接,在連接管道上設置轉料泵4,在調PH值箱1的下部連接曝氣器3,離心分離單元為臥式螺旋卸料沉降離心機2。本實用新型利用氨法脫硫工藝中的氨水作為硫酸銨溶液的PH調節劑及金屬離子去除劑,采用曝氣、化學中和沉淀及物理離心分離的方法對硫酸銨溶液進行提純,提純裝置結構簡單,經濟適用,分離后的硫酸銨溶液通過濃縮結晶干燥后,品質可以達到國家硫酸銨標準《GB535-1995》中合格品以上的要求。
811
0

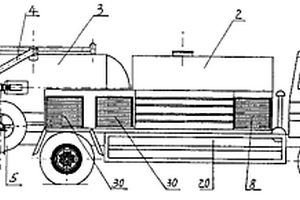

本實用新型涉及一種清洗吸污兩用車,由汽車底盤、高壓水罐、高壓水路系統、吸污罐、吸污管、吸污管道系統、液壓放管器、洗管器、液壓絞盤和液壓系統組成,所述高壓水罐和吸污罐均置于汽車底盤上,所述纏繞在液壓放管器上的高壓水管和洗管器的進水口經高壓水路系統與高壓水罐相連;所述吸污罐由罐體、罐門和罐門夾緊機構組成,吸污管與吸污罐相連,吸污罐與具有抽真空作用的吸污管道系統相連;所述液壓絞盤置于汽車底盤尾部,其上纏繞鋼絲繩。該車廣泛適用于市政、化工、機械、冶金、電力等部門清洗疏通下水道和各種管道的沉積物,同時可進行下水道中污泥清撈、裝運、傾卸工作,同時具有運水、排水應急消防等功能。
1180
0
本實用新型齒輪減速器的結構是:其殼體內設有硬齒面點線嚙合齒輪,齒輪對數至少是一對,由其構成硬齒面點線嚙合齒輪減速器;在嚙合的齒輪中,小齒輪為一個滲碳淬火硬齒面的正變位的漸開線短齒,大齒輪為一個滲碳淬火硬齒面的負變位齒輪,它們的變位系數x分別為0～0.5、-1～-2.5,它們的全齒深h分別為1.6～2、1.6～1.9mn;大齒輪,其上部有部分漸開線的凸齒廓,下部是過渡曲線的凹齒廓。本實用新型能夠克服漸開線齒輪減速器和圓弧齒輪減速器存在的缺陷,同時在保留了它們的優點的基礎上,還提高了承載能力和降低了噪聲,可適用于任何場合的減速傳動,例如用于起重、運輸、冶金、礦山、化工等部門的減速傳動。
1080
0
本實用新型涉及一種除酸裝置,具體應用于鋼鐵冶金行業的高爐煤氣凈化與管道防腐領域,公開了一種高爐煤氣除酸裝置,包括進氣管、出氣管、罐體、填料濾層和噴淋裝置,罐體開設有進氣口,進氣管通過進氣口與罐體連接,罐體還開設有出氣口,出氣管通過出氣口與罐體連接,罐體還開設有排水口,罐體中設置有填料濾層及噴淋裝置,其特征在于,填料濾層采用角鋼填料,角鋼填料倒扣,水平設置于罐體中。本實用新型所提供的一種高爐煤氣除酸裝置,除酸原理簡單,脫水效果好,工藝簡捷,方便運行和維護,其結構簡單、制作方便、易于安裝和操作、成本低、使用效果好。
962
0
本實用新型涉及冶金行業硅鋼退火爐技術領域，具體涉及一種用于硅鋼退火爐的分段拼接式穿帶裝置。包括不銹鋼穿帶棒、箍圈、銷軸、銷、螺釘、螺母等。在帶鋼穿帶中需要用到穿帶棒，由于鋼廠環境惡劣且材料容易生銹，不允許穿帶棒采用碳鋼等易生銹材質，以免鐵銹沾在爐輥上引起硅鋼品質問題，因而，穿帶棒多用不銹鋼材質且在爐內有一定溫度下，進行穿帶?？紤]到穿帶棒必須比帶鋼重且跨度一般要跨過至少3段爐輥，且有的爐口高度非常窄，穿帶棒不能過高，造成設計尺寸小，容易垂頭抵住轉動的爐輥造成事故。由于不銹鋼耐高溫難以熱處理提升剛度，因而設計一款跨輥間距長且撓度低的分段拼接式穿帶棒顯得尤為重要。
875
0
本實用新型公開了一種鋼渣罐，屬于冶金設備技術領域。所述鋼渣罐包括：罐體、底座及傾翻裝置；所述罐體的底部與所述底座頂部固定連接；所述傾翻裝置包括：連接板、連桿及固定板；所述底座內沿所述底座長度方向開設有通槽；所述連桿的第一端穿過所述通槽與所述底座鉸接，所述連桿的第二端與所述連接板的動作端鉸接，所述連桿的第一端與所述連桿的第二端相對；所述固定板的一側與所述罐體的側壁固定連接，所述固定板的另一側開設有凹槽；所述連接板的推動端通過銷軸可滑動式地設置在所述凹槽內；所述連接板的吊起端開設有吊孔。本實用新型鋼渣罐減少人工清渣環節，節約人力，方便操作。
1207
0
本實用新型公開了節能型增濕蒸發空冷器，涉及一種應用于石油、化工、冶金、電力等行業，包括殼體，所述殼體內部底端固定連接有儲水箱，儲水箱底端通過連通管與循環水泵的進水端固定連通，循環水泵的出水端固定連通有循環水管，循環水管上端貫穿殼體的外側壁延伸至殼體的內部上端，且位于殼體內的循環水管下端面固定連通有若干均勻分布的噴頭，殼體內部上端固定連接有捕霧器，且捕霧器位于循環水管上方，本實用新型通過卡接結構方便進行清洗更換防塵網框，減少了人力資源的浪費，且殼體內固定連接有兩個對稱設置的導流板，在液體順著散熱銅管滴落后，在導流板的作用下，滑落的液體從兩側落下，既減少了液體的回濺，也減少了液體粘連到防塵網框中上。
1128
0
本實用新型提供一種碳化硅重型渣漿泵，前護板、蝸殼及后護板固定連接形成泵體，泵體內設置碳化硅陶瓷內襯組，碳化硅陶瓷內襯組包括固定于前護板上的碳化硅陶瓷前襯板、固定于后護板上的碳化硅陶瓷后襯板和固定于蝸殼上的碳化硅陶瓷蝸殼內膽，并拼合形成封閉的渦流腔體，碳化硅陶瓷內襯組與泵體之間設置有固定緩沖層，固定緩沖層為樹脂/碳化硅復合材料。本實用新型的碳化硅重型渣漿泵，降低了碳化硅重型渣漿泵的制作難度，實現金屬材料與輸送介質的零接觸，在發揮碳化硅陶瓷強耐磨耐腐蝕的優點的同時，保證了碳化硅重型渣漿泵的整體強度和穩定性，使用壽命長，維護周期長，綜合成本低，適用于礦山、冶金、煤炭、電力、鋼鐵等行業的介質輸送。
736
0
一種鈍化機用導柱式料盤升降機構，用于冶金設備領域。料盤經兩個支撐板與升降機固定在一起，裝在手柄上的絲桿與底座螺紋連接，絲桿經聯軸器與升降機二內的軸連接，軸經聯軸器、連接桿、聯軸器與升降機一內的軸連接；支撐板一與支撐板二內側、連接桿上對稱分布有四套導柱式料盤升降機構，所述導柱式料盤升降機構的導柱固定在支撐三內，與導柱連接的圓柱法蘭軸承安裝在軸承座上。本實用新型在原有的料盤升降機構上，增加了四套導柱式料盤升降機構，使導柱可以在圓柱法蘭軸承內上下移動，因圓柱法蘭軸承使用了小外徑的鋼球，具有軸承的低摩擦扭矩、高剛性以及良好的運行精度，使整個料盤升降平穩，可有效防止料盤內的鈍化液灑出。
838
0
本實用新型涉及冶金連鑄渣控檢測技術領域，且公開了一種風冷U型連鑄大包下渣檢測裝置，包括半圓環形安裝座和U型通風管；所述U型通風管對稱安裝在半圓環形安裝座的兩端；所述半圓環形安裝座兩端與U型通風管的連接處開設有氣流腔；所述U型通風管的兩端設有相連通的導流腔；所述氣流腔和導流腔連通形成循環氣流通道，所述氣流腔包括冷風腔和熱風腔；所述冷風腔位于熱風腔的上方。該風冷U型連鑄大包下渣檢測裝置，通過在半圓環形安裝座上設置冷風腔和熱風腔，并用U型通風管將冷風腔和熱風腔連通，使冷空氣能夠流通中吸收線圈的熱量，成為熱風排出，結構簡單，實現了降溫效果的目的，使檢測裝置的使用壽命延長。
841
0
一種低壓無功動態補償裝置，包括相互并聯的第一分相補償回路、第二分相補償回路、第三分相補償回路；第一分相補償回路、第二分相補償回路、第三分相補償回路均包括依次串接的斷路器、互感器、接觸器、電抗器與電容器；斷路器、互感器之間連接有避雷針；所述第三分相補償回路中的接觸器與電抗器之間有投切開關；還包括與電網相連的控制器、連接控制器與投切開關的觸發電路、連接于控制器的計算機和觸摸顯示器。本實用新型應用于配電網時，如電氣化鐵路、冶金等工業用戶能夠有效控制無功功率，提高功率因數，降低非線性負荷所引起的電壓影響和諧波干擾，使三相負荷平衡化，改善電能質量，提高用戶的生產工效，提高產品質量和降低能耗。
1135
0
本實用新型公開了冶金環保設備領域的一種脫硫用生石灰活性度檢測裝置，以解決目前用化學分析法檢測生石灰活性度過程繁鎖、不能滿足脫硫工序生產節奏的問題。它主要由反應容器、絕熱蓋、攪拌器、溫度探頭和多參數分析儀組成，絕熱蓋蓋在反應容器上口，攪拌器和溫度探頭穿過絕熱蓋插入反應容器內，絕熱蓋上設有注水孔，溫度探頭與多參數分析儀相連，反應容器外套有電熱保溫套。本實用新型通過測量生石灰加水反應后的溫度變化速率，從多參數分析儀可直接讀出生石灰活性度數值，過程簡潔，快速高效，無需化學專業人員和化學藥劑投入即可完成檢測，為脫硫崗位人員及時評價脫硫劑質量提供數據支持。
965
0
本實用新型涉及冶金工業建筑防腐池，是一種純玻璃鋼萃取澄清池，它具有玻璃鋼槽體，其特征是：槽體外壁位于高度中間位置設計有一圈玻璃鋼加強箍，并在槽體外壁設計有多根垂直布置的玻璃鋼加強筋；在槽體內布置有若干玻璃鋼立柱，玻璃鋼立柱縱、橫成排排列，其高度與槽體高度一致，并在槽體頂部沿玻璃鋼立柱的陣列布置有相應的縱向和橫向玻璃鋼拉板，玻璃鋼拉板與槽體及玻璃鋼立柱采用螺釘固定連接；本實用新型解決了現有鋼結構骨架加玻璃鋼槽體組成的萃取澄清池經常腐蝕滲漏，造成安全和質量事故，使用壽命短等問題，主要應用于銅濕法冶煉生產。
861
0
本實用新型涉及冶金系統鐵路用翻斗車車門的安裝專用裝置。其解決目前存在的勞動強度大、折頁孔難以對齊等不足。措施:鐵路用翻斗車車門安裝裝置,其主要由兩個鉤狀拉桿1、連接在兩個鉤狀拉桿1一端之間的螺桿座2、通過螺桿座2上的螺孔3與螺桿座2連接的螺桿4、裝在螺桿4上的手柄5組成。本實用新型大大縮短了安裝翻斗車車門時間,作業率大為提高,且結構簡單,省時省力,容易實施。
837
0
本實用新型涉及一種解決離心泵低水位水源場合引水問題的自控式真空引水裝置,可應用于水利排灌泵站、冶金冷卻系統備用水泵、消防系統泵組等設備上離心泵的自動引水,確保水泵順利泵送。該引水裝置主要由真空泵(1)、真空罐(2)、裝于每臺水泵排氣口上部的自動排氣止水閥(3)及真空自動控制系統(4)組成,真空泵運行產生真空引水,自動排氣止水閥在水泵滿水后阻止水進入真空管道,真空罐形成了真空度緩沖區,真空度自動控制真空泵的啟停,從而確保離心泵待機時始終處于滿水狀態,使水泵具有自吸功能且能同時為多臺泵引水,提高了離心泵運行的可靠性,不需要設計地下泵房,大大減少基建投資,消除了地下室因滲水、管漏、潰堤等造成淹水的隱患。
759
0
本實用新型公開了一種智能型防爆壓力變送控制器,涉及一種自動化儀表,它由傳感模塊、信號放大模塊、V/I變換模塊、中央處理器CPU模塊、LCD顯示模塊、變送模塊、開關輸出模塊和通訊模塊、防爆隔離模塊組成。整合了傳感器、計算機、通訊、防爆多種技術于一體,采用LCD中文顯示界面,內置簡易調試說明;電源模塊適應范圍寬,可接入DC12-36V電源或AC85-265V電源,開關輸出額定電壓可達450V、額定電流容量5A。本實用新型適用于石油、化工、煤炭、冶金等行業中的1區及1區以下含有爆炸危險性氣體環境,對設備進行控制和信息傳輸,具有防爆、測量穩定、實時顯示、中文界面、體積小和性價比高等特點,市場前景廣闊。
1023
0
本實用新型涉及冶金行業鑄坯連鑄設備噴嘴技術領域，具體為一種均勻高效冷卻氣霧噴嘴，包括氣液混合閥體和噴嘴，氣液混合閥體的橫向及縱向均設有連接孔，連接孔相互連通；縱向連接孔分為混合室和進水室，橫向連接孔為調節室，混合室縱向貫穿，進水室非貫穿，調節室橫向貫穿；混合室頂部安裝有噴嘴，混合室底部設有進氣孔，進氣孔內安裝有氣芯；調節室的兩端分別設有調節閥桿和螺塞，調節閥桿延伸至混合室內，螺塞延伸至進水室內。該氣霧噴嘴能夠通過調節室對水的流速進行調節，同時還能控制水氣混合效果，噴嘴的噴淋形狀為實心圓錐形，噴射角度準確，霧化效果均勻穩定。主要適用于小方坯、圓坯連鑄，確保噴淋效果。
