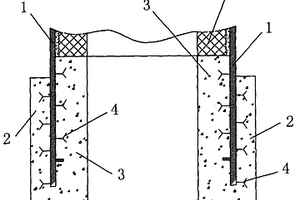

整體式真空脫氣裝置浸漬管 829

 0

本實用新型涉及冶金行業中用于爐外精煉真空脫氣裝置浸漬管。一種整體式真空脫氣裝置浸漬管,包括內膽、外壁以及內壁,外壁與內壁通過澆注成一整體,內膽嵌在內壁與外壁之間,內膽通過錨固件與內壁以及外壁緊固;所述內壁與外壁材料相同。本實用新型采用澆注方式,將內壁、內膽與外壁形成一整體,從而使內壁不易脫落;由于澆注成型,無結構性材料縫隙,因此徹底消除了磚縫現象,有效提高浸漬管的使用壽命和使用安全。

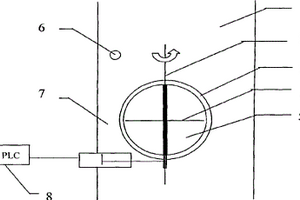

收塵器入口溫度控制裝置 966

 0

本實用新型提供一種收塵器入口溫度控制裝置,屬于冶金機械配件類。該裝置包括收塵器進風管,所述收塵器進風管上設有閥門固定環、閥門、溫度傳感器和汽缸;經過所述閥門中心縱向設置有閥門轉軸,橫向設置有加強筋,閥門通過閥門轉軸與閥門固定環樞接;所述溫度傳感器與PLC相連接,汽缸由PLC控制并設置在閥門固定環的一側,汽缸活塞桿與閥門的一端固定連接。這種收塵器溫度控制裝置穩固性好,操作簡單方便,溫度降低效果明顯,避免了收塵濾袋的損毀,排除了強行打開收塵器檢修門的安全隱患。

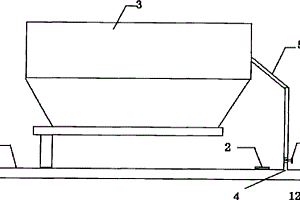

磨機成品取樣口減少冒灰裝置 971

 0

本實用新型涉及一種磨機成品取樣口減少冒灰裝置,屬于冶金機械配件領域。本裝置包括磨機成品斜槽(1),在磨機成品斜槽(1)上的成品取樣口(2)和磨機主收塵器(3),磨機成品斜槽(1)有高氣壓端口(11)和低氣壓端口(12),其特征是在成品斜槽(1)上開設收塵口(4),收塵口(4)靠近成品取樣口(2),將收塵口(4)與主收塵器(3)用連接管道(5)連接,在收塵口(4)與主收塵器(3)間的連接管道(5)上安裝有閥門(6)。本裝置結構簡單,安裝方便,能有效地解決在磨機成品斜槽上取樣時大量粉塵冒出的缺陷,維護了生產環境,提高了生產效率。

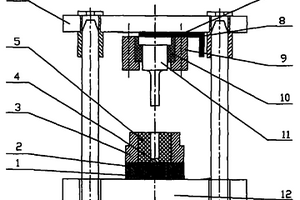

用沖擊電流提高金屬粉末壓坯密度的裝置 945

 0

本實用新型涉及一種用沖擊電流提高金屬粉末壓坯密度的裝置,屬粉末冶金工藝技術領域。本實用新型裝置主要由模具、壓機、電流源三部分組成:(1)壓機和模具部分:在傳統的壓機內改進模具裝置,模具的結構包括有凹模支撐座1、凹模下中間滑塊2、凹模緊固圈3、下模沖4、凹模5、模具上支座6、絕緣環氧樹脂板7、金屬上導體8、上模沖固定圈9、上模沖膠木套圈10、上模沖11和模具下支座12;(2)電流源部分:本裝置的電流源部分包括充電電路和沖擊電流工作電路;充電電路由開關、可控硅整流器和電容組組成;沖擊電流工作電路由多個電阻、電感及一個開關組成。模具中的金屬上導體8與下模沖4分別作為引入沖擊電流的電極,電容器內的能量通過工作電路的沖擊電流的形式通過金屬粉壓坯。

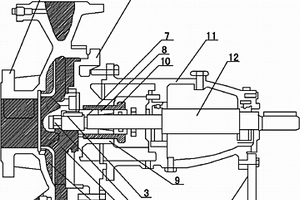

單級單吸式化工離心泵 933

 0

本實用新型涉及一種單級單吸式化工離心泵，包括泵體、葉輪組件，所述泵體外表面連接托架并且該托架內部中心位置處水平設置泵軸，位于泵軸里端設有葉輪組件并且此葉輪組件通過葉輪螺母鎖緊于泵軸上，位于葉輪組件外圍的泵體內壁面上設置有密封環；同時，所述泵軸中間段外圍設置軸套并且位于此軸套一側設有水封環。本實用新型有益效果為：簡化了結構組件、提高了密封性能、節約了維護成本、可輸送300℃以下高溫度介質、應用范圍較廣；能夠通過雙端面機械密封冷卻裝置輸送300℃以下的高溫度介質，具有性能范圍廣、效率高、“維修方便等特點，適用于化工、石油、冶金、電力、造紙、食品、制藥和合成纖維等行業。

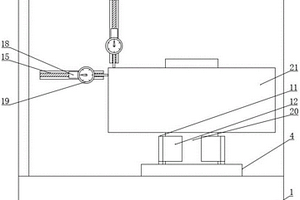

減速機找正裝置 1184

 0

本實用新型屬于冶金技術領域，尤其為一種減速機找正裝置，包括固定臺，所述固定臺上表面開設有凹槽，所述凹槽內部固定連接有轉臺，所述轉臺上表面固定連接有機箱，所述機箱內部固定連接有第一電機，所述第一電機輸出軸表面固定連接有齒輪，所述機箱內壁開設有滑槽，所述滑槽共有四個，且兩兩對稱開設在機箱內壁，所述滑槽內滑動連接有滑塊。在對減速機轉軸進行固定時，人們通過控制開關控制第一電機運轉，進而帶動齒輪轉動，齒輪轉動帶動齒板移動，同時帶動卡板移動對減速機轉軸進行卡接固定，在第一電機、齒輪和齒板的作用下，更便于人們對減速機轉軸進行固定，增強了該裝置的穩定性，減小測量誤差。

真空抽濾裝置 752

 0

本實用新型公開了一種真空抽濾裝置,其主要特征為包括漏斗1,抽濾瓶和濾紙,漏斗中設有一多孔引流器11,濾紙鋪在該引流器上,使過濾面積增大,抽吸壓力均勻分布在過濾面上。抽濾瓶包括一罩式筒21和一底板22,該罩式筒與底板密封連接。罩式筒上設有流量調節閥23。通過轉動流量調節閥的活塞,可以調節罩式筒腔內的真空程度,控制濾液的流速,定量采集濾液。使用本裝置可以實現對固液相的一次分離、同步采集和測定,且該裝置配件較少、制造成本低、操作步驟簡單、工作效率高,可獲得在化工、冶金、建筑、醫藥、生物、環境、地質等各種分析技術領域的廣泛應用。

高效儲帶裝置 988

 0

本實用新型公開了一種高效儲帶裝置，所述高效儲帶裝置包括轉向架、分層小車、游動小車和行車軌道，轉向架和游動小車上分別安裝6個相對稱的改向滾筒，每個改向滾筒上分別纏繞膠帶形成8層儲帶結構，所述游動小車在膠帶張力作用下在行車軌道上滑移。本實用新型結構簡單，使用方便，大大提高了儲帶裝置的儲帶能力，使得儲帶長度最大可達400m，并且不僅適用于煤炭行業的可伸縮帶式輸送機，還可應用于市政工程、公路、鐵路、地鐵隧道、特殊井巷、冶金礦山及其他行業的物料輸送。

煤礦用甲烷傳感器 1063

 0

本實用新型公開了一種煤礦用甲烷傳感器,屬于煤礦安全器械領域,其結構主要包括:主控板、顯示器、不銹鋼外殼、殼蓋、氣室、蜂鳴器、報警燈,主控板上設有高低濃檢測電路,檢測的甲烷濃度在0～40%,氣室采用粉末冶金罩、自動補償等設計,可以應對井下惡劣的環境,保證檢測的準確度,單片機設有看門狗電路,主控板短路時可保持恒流,通過遙控任意設置0～40%濃度范圍內智能斷電,本實用新型結構簡單,能夠應對井下特別惡劣的環境,實現高、低濃檢測,檢測范圍更寬,檢測精確度增加,發生短路不會影響其他傳感器的正常工作。

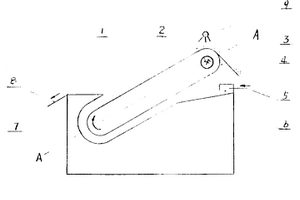

永磁分離凈化器 779

 0

永磁分離凈化器用于污水的處理。它是一種利用永磁分離的原理,連續分離含有磁性顆粒臟液體的裝置。廣泛適用于冶金、機械、電力等行業的水處理,特別適用于軋鋼廢水的前期處理。此裝置是將稀土磁塊組合體(12)固定在鏈傳動上,在非磁性的外殼體(10)中運動,將臟液體中磁性顆粒吸附在殼體外側,利用導向板(4)與外殼體之間距離的變化,使磁塊組合體對磁性顆粒吸附力減弱達到分離的目的。

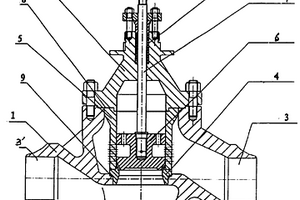

閉式循環冷卻水調節閥 888

 0

本實用新型閉式循環冷卻水調節閥涉及一種冷卻水調節閥,廣泛用于電站、冶金、石油化工等工業行業,為各類主輔機提供潔凈、穩定的冷卻水,確保各類主輔機安全可靠運行。一種閉式循環冷卻水調節閥,包括設有冷卻水進出口的閥體及安裝在閥體上部的閥蓋,閥體內設有液流調節機構,其中,所述液流調節機構設在液流進出口內的園筒式閥座上,包括:設在閥座上方的均流罩,均流罩內設有閥芯,閥芯頂端連接帶動閥芯上下移動的閥桿,其中,所述均流罩下部均布多排孔隙,且由小至大排列。本實用新型經節流降壓,由均流罩逐級分配降壓,使運行十分平穩,并由于閥芯的特殊構造大大降低了磨損機會,使用壽命長。

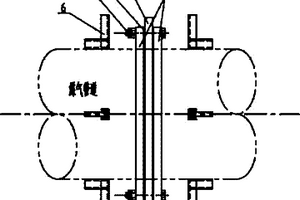

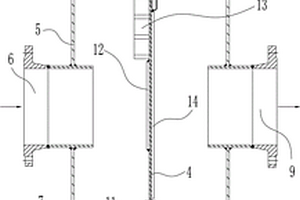

煤氣隔斷門 938

 0

本實用新型提供一種煤氣隔斷門，包括一對法蘭、運行通孔板、停運堵板、撐鐵組成。所述法蘭與煤氣管道焊接為一體，管道運行時，兩片法蘭之間插入運行通孔板，運行通孔板中間留孔大小與法蘭一致，管道停運時，法蘭之間插入停運堵板，運行通孔板與停運堵板之間通過可拆卸的螺栓連接。該隔斷門加工簡單、造價低廉，適用于冶金、用于系統的完全隔斷。

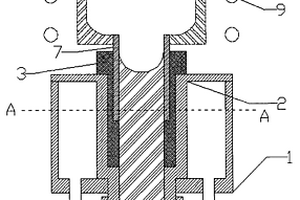

鈦鎳合金連鑄用復合結晶器裝置 700

 0

本實用新型涉及一種鈦鎳合金連鑄用復合結晶器裝置,屬冶金金屬連鑄設備技術領域。本實用新型復合結晶器裝置包括有:冷卻水套,水冷銅壁,石墨結晶器外套,密封圈,密封圈壓蓋,冷卻水進出口,結晶器耐火內襯,隔水擋板,加熱感應線圈,鑄坯,合金熔體和熔解合金的坩堝。本實用新型的特點是由水冷銅壁冷卻和感應加熱相結合,在石墨結晶器內形成一個穩定的溫度梯度場,并在結晶器耐火內襯中確定一個最合適的鈦鎳合金固液界面的位置,以有利于鈦鎳合金的凝固成型。本實用新型中采用的結晶器耐火內襯不會與鈦鎳合金發生反應,因而不受污染保證了鑄坯的質量。

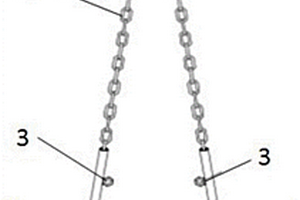

鋅鍋熔鋅的專用吊具 945

 0

本申請涉及冶金安裝工程技術領域，公開了一種鋅鍋熔鋅的專用吊具，包括鏈條和兩根不銹鋼鋼管，所述鏈條兩端分別連接一根不銹鋼鋼管，所述不銹鋼鋼管的另一端為彎鉤狀，所述彎鉤角度為55～65°，所述鏈條與不銹鋼鋼管連接處下方8～12cm并位于彎鉤內側的不銹鋼鋼管管身位置設置有M14的不銹鋼螺帽。本申請吊具適用于冷軋鍍鋅線各類型鋅鍋加鋅錠熔鋅用，能避免吊具浸泡在鋅液里，由于鏈條及吊鉤不直接接觸高溫鋅液，避免了吊具的損壞，延長了吊具的使用壽命；且鏈條可以二次利用，根據現場不同情況，可以選擇適應長短的鏈條；使用后可提高冷軋鍍鋅線鋅鍋熔鋅加鋅錠的效率，且減少操作人員頻繁靠近鋅鍋邊緣受熱輻射影響。

新型熔融金屬液位溫度連續測量裝置 964

 0

本實用新型涉及冶金的技術領域，特別是涉及一種新型熔融金屬液位溫度連續測量裝置，其通過設置此設備，不僅可以測量熔液的溫度，也可以測量熔液的液位以及控制其排出時的流量，降低使用局限性，提高其實用性；包括熔爐箱、過濾管、熔液管、導氣管、兩組滑塊、第一齒輪、第二齒輪、轉軸、電機和控制裝置，熔爐箱內部設置有熔液，熔爐箱底端中部連通設置有排料口，排料口上設置有控制閥，過濾管安裝在熔爐箱內底端，過濾管與排料口位置對應，熔液管下部在過濾管內滑動，轉軸與熔爐箱頂端可轉動連接，電機安裝在熔爐箱頂端右側，控制裝置安裝在熔爐箱頂端右側，控制裝置與測溫傳感器、電機電連接，控制裝置右端設置有顯示屏和操控面板。

圖像采集裝置及視覺檢測系統 985

 0

本實用新型涉及冶金行業中金屬液取樣檢測技術領域，特別涉及一種圖像采集裝置及視覺檢測系統。一種圖像采集裝置，它包括：工業相機、同軸光源、環形光源以及支撐架；工業相機、同軸光源以及環形光源由上至下同軸安裝于支撐架；采集圖像時，樣品置于環形光源的下方。同軸光源適宜用于反射度極高的物體，如樣品檢測面的缺陷檢測，環形光源能夠提供不同角度照射，突出樣品的三維信息，光線均勻擴散有效解決對角照射陰影問題。當樣品檢測面不垂直同軸光源時，同軸光源及環形光源均有光反射成像到工業相機中，本實用新型保證了成像清晰、亮度均勻，無虛影產生。同時，本實用新型還公開了一種視覺檢測系統。

銅氨絡合物冶煉裝置 971

 0

本實用新型涉及有色冶金行業，尤其涉及有色金屬的濕法冶煉設備。銅氨絡合物冶煉裝置，包括電解槽和蒸發器，所述電解槽包括外筒和其中的陰陽兩級，所述陽極電解槽橫截面中心位置的帶有攪拌槳葉的立柱陽極以及從兩側圍繞立柱陽極的弧形陽極，所述陰極包括位于立柱陽極和弧形陽極之間的、從兩側圍繞立柱陽極的弧形陰極；外筒下部設一個三通出口，下方出口為浸渣清理出口，兩個水平出口分別為浸出液出口和浸渣排出口；所述浸出液出口連接至蒸發器的進口，所述蒸發器為一段傾斜設置的鋼管裝部件。本實用新型減少尾礦及其對環境的污染。

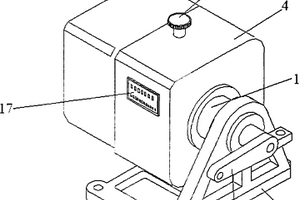

智能角行程電動執行機構 831

 0

本實用新型公開了一種智能角行程電動執行機構，包括支架、支架上方的箱體和設置于箱體底部的箱蓋，所述箱體內置有減速裝置、與減速裝置相連接的驅動裝置和電機，所述減速裝置包括減速箱體架及減速箱體架內設的蝸輪、第二齒輪、蝸輪軸、蝸桿軸和第一齒輪，所述蝸桿軸與第二齒輪相連接、蝸輪軸與第一齒輪相連接，所述驅動裝置包括電器元件、大齒輪及與大齒輪相連接的主軸和搖臂，所述箱體頂部設置有撥桿，所述撥桿與主傳動齒輪相連接。本實用新型操作方便、效率高、噪音低、性能穩定，具有自動調試、故障自診斷和自處理功能，能可靠地帶動搖臂進行0-90度轉角位移，廣泛應用于電力、冶金、化工、石油、輕工及樓宇管道調節閥的操縱控制任務。

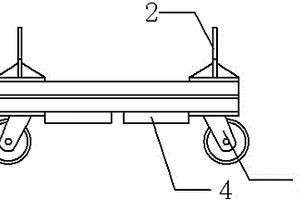

加熱爐爐底液壓缸運送小車 782

 0

一種加熱爐爐底液壓缸運送小車，包括車架，液壓缸托盤，旋轉底盤和車輪，其特征在于：所述車架為20mm厚鋼板制作的矩形框架，長1250mm，加焊筋板，在框架下方中部安裝四根可收縮的固定支腿；所述液壓缸托盤（2）為兩塊弧形鋼板，各20mm厚，250mm高，400mm寬，且在寬度中設半圓形凹槽，所述旋轉底盤（6）為螺桿升降機構，所述車輪為四個萬向輪（3），設置在矩形框架的兩側，以螺栓連接方式與矩形框架進行連接。本實用新型的加熱爐爐底液壓缸運送小車具有小車結構簡單、制作方便，適用各類受限空間內的液壓缸更換，操作方便，勞動強度低，安全風險小和適合于冶金設備安裝、裝配和檢修行業推廣應用的優點。

汽水分離器 812

 0

一種汽水分離器，包括一筒體，其特征在于：所述筒體兩端封閉，底端置有排水口，該筒體兩側分別置有蒸汽的進口和出口，筒體內部通過上下卡塊固定連接一擋板，該擋板面與進口和出口的軸向垂直。本實用新型能夠使得蒸汽管路中汽水迅速、有效地分離，分離過程中，相對較重的液滴撞擊內擋板后落入分離器排放接口，然后由蒸汽疏水閥從系統中排除，去濕率達到99%以上。本實用新型選用優質碳鋼制作，能承受較高溫度和壓力。并能有效改善蒸汽工況，提高蒸汽加熱效能，節約蒸汽，提高工作效率，減少水分對產品或用汽設備的腐蝕，延長設備使用壽命。本實用新型且結構簡單，性能優越，可廣泛適用于電力、石油、化工、冶金、采礦、污水處理等工業領域。

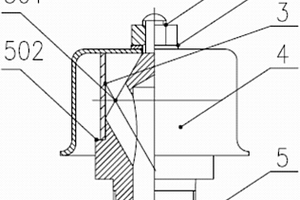

用于給水泵的空氣釋放裝置 943

 0

本實用新型公開了一種用于給水泵的空氣釋放裝置，包括：一連接管，所述連接管上部為錐形體，錐形體上有兩個朝下的斜孔與連接管孔相通，中部為一凸起塊，凸起塊上部設置一襯套（銅基粉末冶金燒制），一罩蓋，覆蓋于襯套上，并與襯套活動配合。所述罩蓋上端設置一螺母將罩蓋固定。連接管下部設計螺紋接管連接方式將該空氣釋放裝置安裝于給水泵軸承蓋上，結構實用，安裝工藝簡單，便于拆卸。

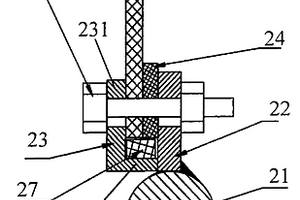

用于鋼帶制片機的刮板裝置 876

 0

一種用于鋼帶制片機的刮板裝置,屬于冶金設備,解決現有刮板裝置易磨損,不能重復使用,刮板定位穩定性差的問題,包括:軸,與電機連接;支座,固定于軸;刮板,用數個螺栓固定于支座,采用非金屬高分子材料制成;聚四氟墊片,用數個螺栓固定于刮板及支座之間;定位壓件,用數個螺栓固定于刮板的不面向支座的這一面;在支座、刮板、聚四氟墊片以及定位壓件的中間部位均設置供數個螺栓穿越的數個長腰形螺栓孔。本裝置由于刮板采用非金屬高分子材料,耐磨、強度高,不會損壞鋼帶;由于增加定位壓件,刮板工作時穩定性好,提高了刮除效果;定位壓件的螺栓孔為長圓腰形狀,當刮板磨損經修正后,通過刮板向上移動,能重復使用,降低了生產成本。

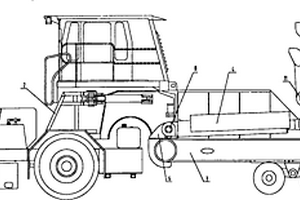

帶組合式雙抱罐機構的抱罐車 1018

 0

本實用新型涉及冶金鋼鐵企業運輸工具領域,具體為一種帶組合式雙抱罐機構的抱罐車;它包括牽引車頭、轉向機構、掛車,掛車與牽引車頭連接;其特征是:它還包括傾翻油缸、鎖位油缸、鉸接支座、支撐臂;掛車兩側的兩端分別設有鉸接支座;傾翻油缸與鉸接支座連接;支撐臂的末端開有連接孔,支撐臂與鉸接支座連接,在連接孔的上方開有第二連接孔,支撐臂通過第二連接孔與連傾翻油缸連接,第二連接孔的上方開有鎖位通孔,鎖位油缸設于其中;支撐臂與傾翻油缸所組成的機構分別設于掛車的兩側邊;支撐臂的頂端開有互相匹配的凹槽,凹槽的底面為圓滑面。本實用新型可運載兩種規格的渣罐,節約了資源,同時,鎖位油缸提高了抱罐車在傾倒鋼渣時的安全性。

應用于布袋除塵器的清灰刷 1173

 0

本實用新型涉及的是冶金行業鼓風機入口布袋除塵器的一種清灰工具,主要解決目前布袋除塵器的潮濕灰塵無法清除干凈的技術問題。具體是它由刷頭和刷柄構成,刷頭安裝在刷柄上,刷柄尾部接壓縮空氣管,刷頭包括刷芯和多組固定在刷芯上的刷毛,刷芯為前端封閉的空心管狀體,上面開有多個氣孔,刷毛固定在刷毛固定圈上,用摒緊螺帽通過絲扣平直再固定在刷芯上;刷柄由刷柄接頭、空心刷桿、開關閥和接頭依次絲扣連接構成,刷芯尾端與刷柄接頭絲扣連接,接頭與壓縮空氣管連接。本實用新型特別適應于南方陰雨季節的布袋除塵器的清灰。

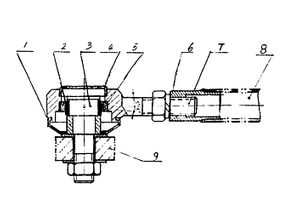

連接關節 995

 0

一種連接關節屬機械連桿機構,特別是用于控制機構與調節機構之間的連接關節,它主要由連接套、接頭、軸銷所組成。在接頭孔徑內裝有一個球形關節軸承,使連接關節轉動靈活,克服了現有技術中存在的卡軋現象,并使控制機構安裝方便。同時在接頭孔徑的端面采用密封圈和密封蓋防塵,又兼作加油腔,提高了連接關節使用壽命。本實用新型適用于電站、冶金、化工、石油、輕紡等工業的控制機構與調節機構的連接關節。

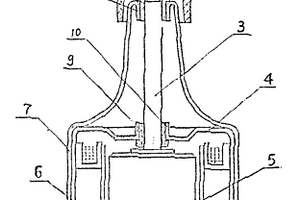

自行車摩電燈發電機 734

 0

本實用新型涉及一種自行車摩電燈發電機的改進,它包括摩擦輪、軸、定子殼、轉子、定子、機殼,特點是,軸的兩端置于兩個由粉末冶金壓制的短軸承座上,定子殼和機殼與軸承配合部分分別翻邊成與兩個短軸承相配合的軸承座,它是由現有的長軸承分制成兩個短軸承,經這樣的改進,克服了長軸承加工時直線度誤差大,使軸與軸承兩者的配合間隙大而產生較大的振動和噪聲的缺點,使自行車摩電燈發電機在高速運行時,振動和噪聲小。

清除塑料薄膜、漂浮物的水過濾機 1018

 0

一種用于江河、湖泊濾除水中塑料薄膜等漂浮物的水過濾機,其特征在于有兩個粗、細過濾室串連使用,粗細濾室之間用隔板分開,粗過濾室由輻輪式濾片、刮刀及定時旋轉驅動裝置組成,細過濾室由插入式孔板組成。本實用新型具有結構簡單、體積小、出水量大、精度可調、排污方便等優點,它適用于直接利用江河、湖泊為水源的化工、冶金等行業推廣使用。

立式真空泵 1181

 0

一種立式真空泵,包括泵體和設置在泵體上部的電動機,電動機用皮帶與轉子連接,泵體一側設置有進氣管道,另一側設置有油箱,在該油箱的上部設置有防噴油裝置,油箱下部設置有污油分離槽,污油分離槽內設置有過濾網板。本實用新型占地面積小,泵體本身重量輕,轉子切點設計在泵體內的下端使得電動機負載大大降低,清潔污油及顆粒狀雜質方便等優點,適用于各種醫藥、真空干燥、鍍膜、覆膜、化工、輕工、石油冶金等領域。

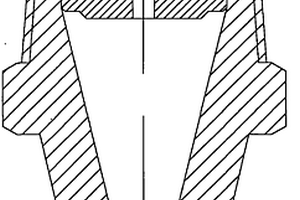

旋渦式水霧噴頭 890

 0

一種射程達12m,既能噴放水成膜泡沫液又能噴放水霧的旋渦式水霧噴頭,為單級旋渦霧化結構,進水口與出水口處于一直線上,外形呈六角形直筒狀,屬于消防滅火、控火、防護領域。由噴本體、旋渦器、防塵罩組成。旋渦器過盈鑲嵌于噴頭體入口中,防塵罩套于噴頭體出口外圓;消防水源或水成膜泡沫混合液進入旋渦器形成旋渦流與直流水失,經漸縮長錐型混流腔充分旋渦、混合、霧化,動能逐步提高,至噴口按設定角度,進行遠距離均勻噴射。在電力、船舶、冶金、化工、隧道等具有廣泛的應用前景。

螺旋輸送機 849

 0

本實用新型公開了一種螺旋輸送機,包括中空結構的長條形外殼、驅動裝置,在所述外殼可設有進料口和出料口,在所述的外殼內設有螺旋軸,所述螺旋軸的前端通過彈性聯軸器與所述的驅動裝置連接。本實用新型具有結構合理、改善密封狀況、有效提高該處零部件的使用壽命、浮動螺旋軸與輸送機外殼體的剛性和擾度無特殊要求,制造、安裝簡單、工藝性好的優點?？蓮V泛使用于各工業行業部門:如煤化工、鋼鐵、電力、冶金、機械、糧食、輕工等行業。
