電磁水制氣機涉及工業上電解水工藝和有關設備,屬于化學工業領域,是對氫能源的開發。其目的是要解決當前工業中直接用電場能分解水耗能大,產量低問題,使理想能源氫氣工業化生產,普及應用。本發明特征:分解水是兩步完成的,先往水中加電子,將含電子的水經磁化系統處理,把水分子間氫鍵及其內部氫氧鍵分步打開,然后在電場和脈沖磁場共同作用下使離子發生氧化還原反應。本發明采用專門設計的磁化系統和電解室。本機分解水可進行工業化生產,獲得廉價的氫氣和氧氣。氫氣可廣泛用于化工、冶金、電子等工業及其他需燃料的生產部門。
一種周端動態補償、密封的偏置式給料機及密封方法?,F有給料機周端密封卻效果不理想,使用一段時間后,殼體及葉輪的磨損比較嚴重,導致葉輪與殼內壁間隙增加,使漏風漏料增加,嚴重影響氣力輸送的效果。本發明包括:具有進料口(1)和出料口(2)的機殼(3),所述的機殼內安裝葉輪組(4),所述的機殼兩側面與所述的葉輪組之間具有空腔,所述的空腔內安裝動態補償密封單元,所述的空腔外側蓋有外蓋板(5);所述的機殼的一側開孔后設置排氣管(6),位于所述的葉輪組下方的機殼設置檢修口(7)。本發明用于給料機葉輪周端密封及磨損補償,本發明的給料機可以用于高壓氣力輸送。適應于電力、冶金、化工、糧食、水泥、建材等行業。
一種煉鋼生產用天車控制系統,屬于冶金制造技術領域。本實用新型為了解決煉鋼生產車間天車系統控制性能差,不能滿足連續化生產需求的問題。本實用新型包括至少兩臺工控機、以太網交換機、PLC控制器、可控硅功率模塊、天車電機和電機轉子頻率反饋模塊,工控機與PLC控制器通過以太網交換機建立聯接,每臺工控機均能夠實施監控均能通過以太網交換機控制PLC控制器;天車電機通過可控硅功率模塊與PLC控制器建立連接,電源模塊通過可控硅功率模塊向天車電機提供能量,供天車電機產生轉矩;天車電機與電機轉子頻率反饋模塊建立連接,電機轉子頻率反饋模塊將測量實際天車電機的轉速反饋給PLC控制器。本實用新型能夠確保多功能天車運行穩定,避免設備癱瘓。
本實用新型所述的浮動工作輥彎輥缸塊,涉及冶金企業冷軋機組的一種裝置。是由彎輥缸、浮動缸塊、導向桿所組成。其結構在于浮動缸塊分為上浮動缸塊和下浮動缸塊。彎輥缸缸體鑲嵌在下浮動缸塊內,彎輥缸活塞桿的頭部與彎輥缸鉸接頭連接,彎輥缸鉸接頭由固定銷固定在上浮動缸塊上。上浮動缸塊內側上端和下浮動缸塊內側下端設有止口,分別與上、下工作輥軸承座兩側面的軸承座翅膀咬合,組成一個整體。上、下浮動缸塊組成的工作輥彎輥缸塊共有四套,操作側、傳動側各兩套,每兩套一組。彎輥缸帶動上、下彎輥缸塊的上、下運動,可帶動工作輥軸承座運動,實現工作輥軸承座的正、負彎輥動作。

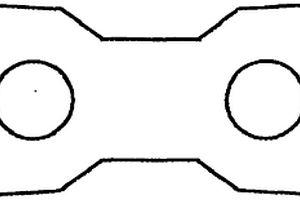

一種預精軋機輥箱的密封裝置,涉及一種冶金高速線材預精軋機。包括輥環、錐套、保護罩、眼鏡板、面板、上偏心套、軋輥軸、上滑環、下滑環、支撐板,輥環與上滑環之間設置有小面板,支撐板與上滑環、下滑環之間設置有雙唇密封圈,眼鏡板與上偏心套、上偏心套與支撐板之間均設置有O型密封圈,其特征在于眼鏡板、上偏心套和支撐板上設置有通氣孔,通氣孔與上滑環、下滑環和支撐板所形成的空腔相通。在工作過程中,將油氣持續輸入通氣孔,高壓油氣直接對空腔進行吹掃,產生的正壓效應阻止了冷卻水的進入,由于進入的油起到了潤滑作用,減小了相對摩擦阻力,延長了雙唇密封圈的使用壽命及密封效果。
小方坯連鑄中間包控流機構,屬于冶金設備技術技術領域。本實用新型為了解決現有方坯連鑄中間包控流質量下降、穩流效果差的問題。本實用新型包括塞棒、塞棒水口、上水口和快換下水口,塞棒位于塞棒水口的上方,塞棒水口、上水口和快換下水口由上至下依次同軸裝配在一起形成中心流道,所述的塞棒水口為錐形體,錐形體內加工有錐形入口端和圓柱形流口,錐形入口端與圓柱形流口連通,錐形入口端具有穩流罩,穩流罩遮蔽整個圓柱形流口,穩流罩的側壁上加工有流通口,流通口與圓柱形流口連通。本實用新型的連鑄中間包控流機構具備安全系數高,易于控制的優點,當塞棒斷裂失去控流作用時,可以利用快換下水口控流。
本實用新型涉及一種盡頭前傾式翻車機,用于裝卸礦山、港口、冶金、煤炭等行業敞車中散料的機械設備。包括翻車機箱體部分和動力制動部分,翻車機箱體部分包括機架、限位器、軸瓦、軸承座上蓋、軸Ⅰ、緩沖器、輕軌、防脫軌器、底座、軸承座、箱體、箱體支架;動力制動部分分為動力部分和制動部分,動力部分由防爆型電機和擺線減速器為一體的驅動部分,制動部分為電力液壓塊式制動器,包括軸Ⅱ、制動器、聯軸節Ⅰ、柱銷、擋圈、彈性套、擺線減速器、皮帶輪、防爆型電機、V型三角帶、減速器座、制動器座、聯軸節Ⅱ。該翻車機體積小、結構簡單緊湊,安裝、維修方便,運輸費用低,轉動平穩、效率高、能耗小,噪聲低,有利于改善工作環境。
機架式精準施力動態分級篩。物料分級篩是一種用于物料分級的大型工業設備。本產品包括設備機架(1),頭輪(21)和尾輪(22)通過軸和軸承鉸接在設備機架(1)上,頭輪連接轉動驅動裝置(23),環形篩理帶(3)做為輸送帶套在頭輪和尾輪上,環形篩理帶的上層篩面的下方具有篩面振動托舉裝置(4),托舉環形篩理帶的上層篩面并將振動力傳遞給環形篩理帶的上層篩面,篩面振動托舉裝置通過減振裝置(5)與設備機架固定連接,篩面振動托舉裝置的下方具有導料裝置(6),使篩下物運送到指定位置導出機體或者進入到下道環形篩理帶繼續篩理,導料裝置6固定在設備機架上或者固定在振動托舉裝置(4)上。本產品用于糧食、煤炭、冶金、礦山、化工、環保等行業。

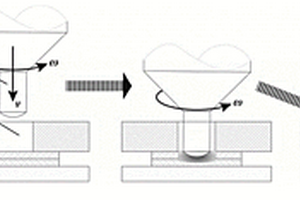

一種用于電子封裝的微攪拌摩擦焊接工藝,屬于電子封裝技術領域。本發明解決了現有的電子封裝技術實現高密度化和無公害化效果不理想問題,以及現有攪拌摩擦焊接技術難以實現對微、小、薄結構的直接施焊的問題。首先,要焊接的第一焊盤與第二焊盤為一組焊盤組,當焊盤組呈單點布置時,在第一基板上預制加工出壓入孔,并將焊盤組平行布置在第一基板與第二基板之間,將所述壓入孔與焊盤組的中心位置對中布置,然后利用夾具壓緊第一基板與第二基板,將攪拌頭同軸對準在壓入孔上方,控制攪拌頭高速旋轉并向下移動到壓入孔內,進而壓入第一焊盤中,在設定的壓入量和保載時間下,實現第一焊盤和第二焊盤間的永久性冶金連接,最后控制攪拌頭向上移出壓入孔。
本發明公開了多種不同密度粉料在線高精度混合填充成份不偏析包芯線,它涉及冶金技術領域;所述包芯線是由帶鋼和多種成份材質的粉料按物理方式混合而成,不同密度不同成份材質粉料按一定比例均勻的包在包芯線里面;其混合方法為:通過高精度皮帶在線混料組合進行稱重,其稱重時通過稱重單元進行稱重,然后通過皮帶輸料裝置進行輸料,然然后再通過帶鋼把多種不同成份材質的粉料混合后包在一起;本發明可以不用多種材料冶煉后融合在一起,用在線混合的方法使各種不同密度粉料按工藝要求很好的混合在一起,從而減去各種材質通過冶煉達到均勻融合過程,將節省大量電能并大量減少有害物質排放,極大減輕了用工和勞動強度,具有良好的經濟效果與社會經濟效益。
本發明涉及到一種鑄造設備,特別是涉及到導彈艙體的鑄造設備。其特征在于:是一種無鑄模鑄造設備,是靠一個電磁感應器(4)與直線電動機重疊約束液體金屬,使之成型為導彈艙體的外圓柱面,內表面靠隨動型芯成型。本發明徹底地擺脫現行工藝的砂型鑄造,實現了連續定向凝固,可以得到超細柱晶的艙體,因而能生產出高強度、高韌性、高冶金質量的艙體,并能滿足各種型號的長度要求。另外,能免除繁重的體力勞動,改善勞動環境,降低生產成本。

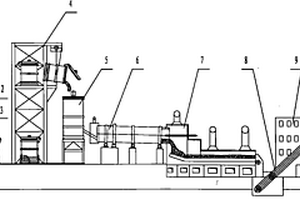

高溫熔融態礦渣生產的水泥熟料、生產工藝流程及裝備。我國的鋼產量已居世界第一。高溫熔融態礦渣生產水泥熟料的工藝流程,在冶煉爐出渣口設置液態礦渣保溫儲渣罐,將液態礦渣儲存在液態礦渣保溫儲渣罐中,由臺車運到反應罐中與配好的鐵粉、電石渣和粘土或粉煤灰進行混合,經系統調節溫度后與鐵粉、電石渣和粘土或粉煤灰進行預化合反應;所得材料為液態熟料,在線檢測值符合產品質量控制標準后,將合格的液態熟料送入回轉窯化合、冷卻、固化至1350℃,經冷卻機急冷成為固態熟料,使固態熟料溫度降到650℃后,再緩慢冷卻到環境溫度加65℃,將固態熟料用輸送機輸送到熟料庫。本發明用于黑色冶金、建材行業。
利用包芯線或實芯線進行大鑄件型內冷卻的方法,利用包芯線或實芯線進行大鑄件型內冷卻的方法,現在冶金行業里,大型鑄件的冷卻通常采用自然冷卻或強制冷卻的方法。這兩種方法都不能保證大型鑄件的產品質量,有時甚至根本無法達到設計要求,從而產生壞件或廢件。將編織成鑄件形狀的包芯線或實芯線網格放入對應的鑄型內空間后再進行澆注,這樣在金屬凝固過程中,包芯線先融化,然后和鑄件本體一同凝固。將編織成鑄件形狀的包芯線或實芯線網格放入對應的鑄型內空間后再進行澆注,這樣在金屬凝固過程中,包芯線先融化,然后和鑄件本體一同凝固。本發明應用于大鑄件型內冷卻。
粉末冶金工藝制造的電觸頭材料及其制造工藝,隨著電器產品的技術要求提高以及市場需求擴展,要求電觸頭材料的抗熔焊性、耐電弧燒損性能和電壽命不斷提高,而成本要相對降低。本材料組成包括:銅、銀、金剛石粉,所述的金剛石粉的重量份數比為0.001~5,所述的銀的重量份數比為1.501~20,余量為銅。該材料應用在大電流斷路器、大電流接觸器和進口高檔電器產品上。

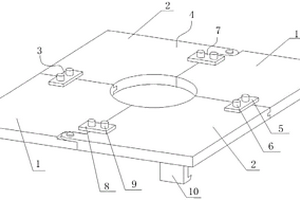

本實用新型涉及一種連鑄中間包水口與結晶器對中標尺板,屬于冶金技術領域。為解決現有水口對中技術易產生誤差的問題,本實用新型提供了一種連鑄中間包水口與結晶器對中標尺板,包括第一標尺板塊、第二標尺板塊、第一連接結構,第一標尺板塊與第二標尺板塊的鉸接安裝構成了一個半對中標尺版,兩個所述半對中標尺板通過第一連接結構連接,形成一個中心帶有圓孔的標尺板。本實用新型避免了人工肉眼觀察會產生較大誤差、對中不精確的缺陷,可以此避免因澆注的鋼水偏位而產生產品初生坯殼不均勻,引起鑄坯表面缺陷或漏鋼事故的情況。

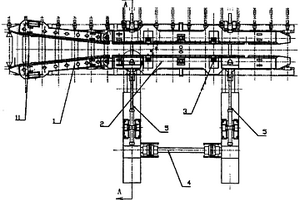

本實用新型所述的一種新型強力推床裝置,是冶金企業里熱軋連機生產中將板坯在運輸輥道上對中的一種裝置。是由推板裝置、傳動裝置和液壓驅動裝置所組成。其結構在于推床裝置的推板上安裝立導輥,立導輥由立導輥傳動油馬達驅動轉動,推床推板的前端裝有入口導向梁。傳動裝置中的同步齒輪軸裝于兩臺推板移動液壓缸的中間,移動液壓缸的缸頭通過下推板推桿、導向桿導向輪、上推板推桿與推床推板相連接。立導輥與板坯之間為滾動接觸,軋制時立導輥始終夾緊板坯對中機組中心。本實用新型具有結構新穎、安全可靠、控制合理等特點,故屬于一種集經濟性與實用性為一體的一種新型強力推床裝置。
一種新型換輥大車對中及鎖緊裝置涉及冶金企業冷軋機換輥的一種輔助設備,是由軋機操作側機架、對中裝置、鎖緊裝置和換輥大車組成。鎖緊裝置是由鎖緊液壓缸、壓板和鎖緊支架組成。鎖緊液壓缸安裝在底板上,底板通過底座固定在操作側機架上。壓板與鎖緊液壓缸的活塞桿固定連接。鎖緊支架安裝在換輥大車的兩側前端。對中裝置是由頂尖和底板上的凹槽組成。頂尖裝在鎖緊支架的前端,底板上的凹槽設在鎖緊液壓缸和壓板的前部,與換輥大車鎖緊支架前端的頂尖對正。當換輥大車上的換輥軌道與軋機內換輥軌道準確對接后,頂尖已經順利導入對中裝置凹槽內。鎖緊液壓缸的活塞桿伸出,推動壓板,將鎖緊支架鎖緊,可以防止換輥大車軸向串動。

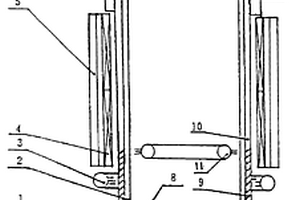

一種可清洗的注水井精細過濾器,屬于油田注入水凈化裝置。它解決了不同注水量的清水和含油污水的過濾問題,且可將注入水磁化,對油層有較好的增注效果。它由上蓋、過濾器主體、井口連接三大部件組成。其特征在于:濾芯(15)選用細錫青銅冶金粉末燒結成管狀;下卡箍頭(9)和卡箍頭底蓋(11)可直接裝在250型井口油管四通位置;強磁棒(13)與絲堵(2)螺紋連接。它具有耐高溫、高壓,耐腐蝕,過濾精度和過濾水量可控,壽命長等特點。
本實用新型涉及一種圓坯連鑄整體式快換連接件,屬于冶金技術領域。為解決現有的快換連接件強度不足,易造成拉托漏鋼,且不易定位,快換耗時長的問題,本實用新型提供了一種連鑄整體式快換連接件,包括:上標尺主板、下支撐板、主立柱、支撐立柱和冷卻橫梁,其中,所述上標尺主板通過主立柱和若干支撐立柱與下支撐板連接,所述主立柱和支撐立柱貫穿于上標尺主板中,位于上標尺主板上方的每相鄰支撐立柱之間通過若干冷卻橫梁連接。本實用新型涉及的連接件整體結構穩定、整體強度高,避免了拉漏鋼的現象,另外,本快換連接件自帶標尺板,可快速定位投放位置,提高快換效率,節省快換時間。
固定床氣化爐用膨脹彎裝置。煤炭氣化技術是煤化工產業化發展很重要的單元技術。煤炭氣化技術在中國被廣泛應用于化工、冶金、機械等工業行業和生產城市煤氣的企業。氣化的核心設備是氣化爐,其中已固定床氣化爐為主,主要用于生產合成氨、甲醇或城市煤氣。進行煤炭氣化的設備叫氣化爐。一種新型固定床氣化爐用膨脹彎裝置,其組成包括:弧形平板(1),所述的弧形平板與圓弧板(2)焊接,所述的圓弧板與弧形立板(3)焊接。本實用新型用于生產城市煤氣固定床氣化爐內筒中。
熱管型煤鍋爐,大噸位型煤鍋爐已誕生多年,但熱管這種快速導熱技術,安置在大型鍋爐的高溫、中溫區內目前還沒有實現。本實用新型組成包括:爐體(16),所述的爐體下面具有燃燒室(1),所述的爐體上對應燃燒室兩側分別具有爐門(10)和除灰門(14),所述的爐體內在所述的燃燒室下面有爐條(11)上面有鍋底(3),所述的鍋底上方具有下煙道(4),所述的下煙道里面安裝一組下煙道管(7),所述的下煙道上方具有上煙道(5),所述的上煙道里面安裝一組上煙道管(6),所述的下煙道管里面安裝穿過所述的鍋底的熱管(8),所述的爐體上包括風門(15)和煙囪(12)。本實用新型可廣泛應用于石油、化工、冶金、供熱等領域中。

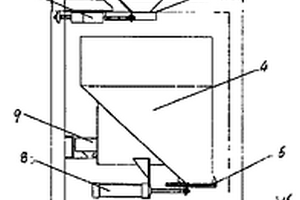

本實用新型公開一種自動定量包裝秤,采用了二級給料方式,可視式儲料斗,直拉式開門機構和鴨嘴式夾袋機構,特別適用于對顆粒狀、流動性好的物料的定量灌裝。具有寬量程、投料平穩、沖擊力小、定量精度高、罐裝速度快、操作簡單、方便,工作穩定可靠等優點。本實用新型由主支撐架、給料裝置、稱量裝置、夾袋裝置、顯示控制單元組成。其特征是:所述的給料裝置是帶玻璃可視窗儲料斗1;所述的稱量裝置的計量斗4進出料口采用兩個直拉式開門機構;所述的夾袋裝置是氣缸7驅動的鴨嘴式夾袋機構6。本實用新型計量穩定,既保證了高精度,又提高了灌裝速度。特別適合在糧食、化肥生產、化工、食品、冶金建材和磨具磨料等行業中使用。
本實用新型所述的油膜軸承潤滑系統油箱涉及冶金行業板帶熱軋機潤滑設備,是箱體、支架、主吸油管道、凈油機吸油管道、回油管道、凈油機回油管道、排污管道、加新油管道、液位計、進出口所組成。所述的箱體內裝有豎直的隔板,隔板的右端和下端與箱體焊接在一起,把箱體分為左右兩部分,在箱體內裝有磁性濾網、磁棒和電加熱器組。所述的回油管道的出油口設在靠近箱體右上部,所述的主吸油管道設置在箱體的右下部,中間由隔板隔開?;赜凸艿懒骰氐臐櫥蛷南潴w的右端的一側,沿隔板流向左端,經磁性濾網和磁棒后流到隔板的另一側,被主吸油管道吸走,潤滑油流動過程中被電加熱器組加熱。
本實用新型公開了一種新型渦流探測托架,屬于冶金輔助工具技術領域,是針對現有渦流探測儀在使用過程中存在的干擾因素所提出,其包括:固定桿、圓盤托架和探頭傳感器通線管,所述圓盤托架通過固定桿固定在中間包車的底部,在圓盤托架內沿其直徑開設有一安裝通孔,所述探頭傳感器通線管穿過該安裝通孔,探頭傳感器通線管的一端用來固定渦流探測儀的傳感器探頭,與探測器探頭連接的數據線穿過探頭傳感器通線管內與渦流探測儀連接。本實用新型有效避免了結晶器及其蓋板產生的振動導致渦流探測儀液位不穩定情況的發生,提高了連鑄作業的工作效率和探測精度。
本實用新型涉及一種高效節能電磁鐵控制器,變壓器B原邊接電源AC380V,副邊兩線接整流二極管D1-D4,中間線接電容C1陰極,D1,D2共陰極接電容C1陽極,D1陽極接變壓器B副邊,D2陽極接B副邊另一極,D3,D4共陽極接負載L線圈,D3陰極接D1陽極,D4陰極接D2陽極,電容C1陽極接D1,D2共陰極,C1陰極接變壓器B副邊公共端,電容C2陽極接C1陽極。C2陰極接電阻R1,R1另一端接C1陰極。本實用新型大大降低了電流,減少了能耗。同時直流電磁鐵線圈徑大大減小,達到節材目的。本實用新型可以作為制動器的驅動機構?,F用于JWZA100,200,300,400,500,600型交流制動器,已廣泛應用于機械、冶金等行業。
本實用新型公開了一種新型轉動式爐窯進料系統,屬于有色冶煉行業的冶金爐技術領域。本實用新型包括熔煉爐、底吹爐、陽極爐;熔煉爐一側端墻上設置有銅锍溜槽,底吹爐一側端墻上設置有底吹爐進料口,底吹爐另一側端墻上設置有粗銅排放口,粗銅排放口固定連接粗銅溜槽,陽極爐一側端墻上設置有陽極爐進料口,陽極爐進料口固定連接粗銅緩沖槽;所述熔煉爐的銅锍溜槽搭接在底吹爐進料口上,粗銅排放口經粗銅溜槽搭接在粗銅緩沖槽上,本實用新型縮短了溜槽長度,避免溜槽粘結,同時降低了側吹爐基礎標高,相應的余熱鍋爐標高也大幅降低,熔體操作更為方便,較傳統進料方式節省了廠房和設備基礎建設投資約3000萬元。

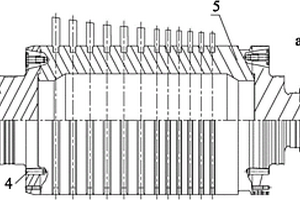

一種軸流風機鼓筒式轉子,涉及冶金、醫藥及化工領域。本實用新型是為了解決現有的軸流風機轉子鍛件為整體形式,轉子尺寸大,導致轉子加工質量差、轉子更換復雜的問題。本實用新型前端軸與鼓筒之間設置第一法蘭,第一法蘭通過多個聯接螺栓將前端軸與鼓筒連接在一起;后端軸與鼓筒之間設置第二法蘭,第二法蘭通過多個聯接螺栓將后端軸與鼓筒連接在一起;每個聯接螺栓的外端面設置有一個端蓋,前端軸與鼓筒之間,沿第一法蘭的外圓周側,具有多個定位銷連接在前端軸與鼓筒之間,后端軸與鼓筒之間,沿第二法蘭的外圓周側,具有多個定位銷連接在后端軸與鼓筒之間,且多個定位銷沿圓周方向均勻設置。它用于軸流風機中。
