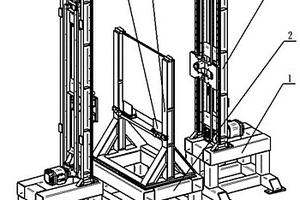

本實用新型涉及一種鎳始極片陽極泥清除機,屬于有色冶金機械技術領域。本實用新型包括刮鏟組件、提升組件、機架、沖洗組件。鎳陽極板安裝在提升組件上,刮鏟組件、提升組件、沖洗組件分別安裝在機架上,刮鏟組件、沖洗組件分別位于提升組件下方。本實用新型實現了機械式刮除陽極泥,替代了人工逐塊操作刮除陽極泥的作業方式,減輕了工人勞動強度,提高了鎳電解生產效率;通過提升裝置吊裝鎳陽極板通過刮鏟裝置,且刮刀間隔可調,可適應厚薄不同的陽極泥的刮鏟工作;可在較短時間內完成陽極泥的刮鏟清洗工作,可有效提高鎳陽極板質量,確保鎳殘極進入下一道工序不影響陽極板質量,降低生產成本。
本實用新型公開了一種海綿鈦水洗烘干一體裝置,屬于冶金生產技術領域,解決了現有技術中海綿鈦中氯元素超標的問題。本實用新型的技術方案是:包括反應器(5),所述反應器(5)頂部設置有淋洗水入口(2),所述淋洗水入口(2)連接有淋洗水系統,所述反應器(5)底部設置有淋洗水出口(9),反應器(5)中設置有數層用于盛放海綿鈦的網架(7),所述反應器(5)上設置有真空系統接口(3),所述真空系統接口(3)連接有真空系統。本實用新型能夠對海綿鈦進行水洗和烘干,從而降低海綿鈦中氯元素的含量,提高海綿鈦的合格率,還能夠將被廢棄的反應器進行重復利用,減少投資節約成本,提高企業效益。本實用新型適用于海綿鈦中水溶性雜質的去除。
本實用新型涉及一種生石灰消化除塵裝置,包括設于雙螺旋輸送裝置生石灰入口附近的噴淋水管,設于雙螺旋輸送裝置出口附近上端的除塵罩,除塵罩內設有水霧除塵噴頭,除塵罩上端與除塵主管連通。本實用新型通過在合適的位置設置噴淋水管、除塵罩和加濕器,解決了生石灰消化器故障率高、使用維護繁瑣、現場操作困難、及現場環境惡劣等問題;同時本實用新型設計簡單實用,具有節能降耗的特點,解決石灰、粉塵、含塵氣體對周邊環境趙成污染等問題,對解決生石灰消化器除塵部分難題給出了解決方案,該技術可在鋼鐵、冶金、水泥、燒結等領域全行業推廣使用,原理簡單,效果好,使用方便;同時具有節能環保等特點。

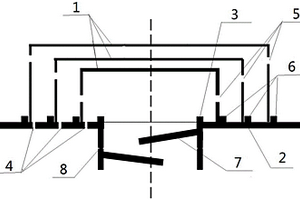

本實用新型公開了一種適用于蒸餾分離金屬的冷凝器,涉及真空冶金設備技術領域,包括匯流盤和若干個冷凝罩,各冷凝罩均為一帶下開口的罩子,匯流盤上設置有一蒸氣進口,蒸氣進口頂部的邊沿隨形設置有第一封閉環形凸起,各冷凝罩的下開口端直接放置于匯流盤上,冷凝罩從小到大依次套設,兩個相鄰的冷凝罩均與匯流盤之間形成一腔體,各冷凝罩上均設有蒸氣出口,各兩個相鄰的冷凝罩之間的匯流盤上以及第一封閉環形凸起和與其相鄰的冷凝罩之間的匯流盤上均設置有出料口,本實用新型提供的適用于蒸餾分離金屬的冷凝器能夠一步完成多元合金中不同金屬元素的分離或粗金屬中金屬元素的提純過程。

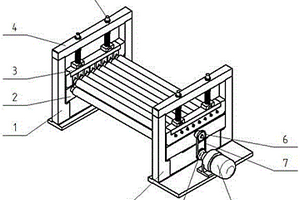

本實用新型涉及一種間距可調式金屬薄板輥式矯平裝置,屬于冶金機械技術領域。本實用新型包括左輥架、下矯平輥組件、上矯平輥組件、橫梁、調節桿組件、從動鏈輪、鏈條、電機、主動鏈輪、右輥架;下矯平輥組件分別安裝在左輥架、右輥架下臺面上,橫梁分別安裝在左輥架、右輥架頂部,調節桿組件一端連接在橫梁上,上矯平輥組件分別安設在左輥架、右輥架上與調節桿組件另一端連接,電機安裝在右輥架下部,主動鏈輪安裝在電機輸出軸上,從動鏈輪安裝在下矯平輥組件端部,鏈條安裝在從動鏈輪、主動鏈輪上。本實用新型動力傳遞系統簡單可靠,且動力分配均勻、穩定;能實現對每根矯平輥獨立調整,且螺栓調整簡單、方便。
本實用新型涉及一種氣動波紋管軟體機械手,屬機器人技術領域。本實用新型包括手臂、鋼球、彈簧、波紋管、聚氨酯條、管接頭,波紋管的端頭插入手臂的插槽中焊接固定,聚氨酯條粘結固定在波紋管的鋼條底面,管接頭外接壓縮空氣,波紋管的氣囊撐脹開帶動波紋管的彈性鋼條及聚氨酯條卷曲裹住工件,達到抓取工件的效果,管接頭停止供氣時,波紋管的彈性鋼條及聚氨酯條恢復原狀,機械手松開工件,本實用新型具有結構簡單、抓夾靈活等特點,適用于機械、冶金、電子行業中機床或生產線上的物料輸送。
本實用新型屬于冶金生產設備技術領域,尤其是涉及一種控制密閉式礦熱爐壓力的二級冷凝器,其包括兩組依次連通的第一方形洗滌塔和第二方形洗滌塔,其中第一方形洗滌塔上設有爐氣入口,每組方形洗滌塔上設有9組文氏管;所述第一方形洗滌塔和所述第二方形洗滌塔的底部設有水封沉淀池。本實用新型增加了洗滌塔有效空間,避免了鋅粉堵塞洗滌塔及通道的現象,大大提高二級冷凝器的抽力及洗滌、凈化效果,避免了由于二級冷凝器抽力不夠而導致爐內壓力過大影響生產的現象。更大的水封沉淀池避免了由于藍粉堆積造成水封空間縮小,影響氣流通過的情況,能夠降低安全風險,從而維持電爐正常、穩定的生產,進而大大提高企業的生產效率和經濟效益。

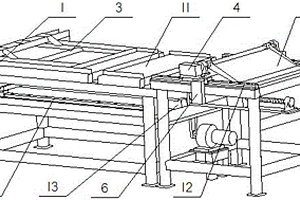

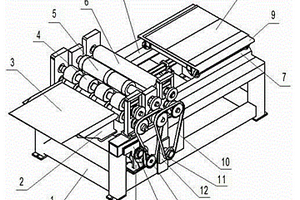

本實用新型涉及一種銅始極片滾剪送料裝置,屬于冶金機械加工技術領域。本實用新型機架、進料架組件、待分切銅始極片、進料滾組件、滾刀組件、出料滾組件、導軌、已分切銅始極片、輸送車、鏈條Ⅰ、鏈條Ⅱ、張緊輪組件Ⅰ、主動鏈輪、張緊輪組件Ⅱ、電機驅動組件;進料架組件安裝在機架前端,進料滾組件、滾刀組件、出料滾組件分別安裝在機架上,導軌安裝在機架兩側,輸送車安裝在導軌上,電機驅動組件安裝在機架下部,主動鏈輪安裝在電機驅動組件上。本實用新型可保證剪切過程中板面的平穩輸送,能提高剪切薄板板面的平直、整齊,能提高剪切后的板面質量;對剪切過程中的薄板邊緣彎曲、卷邊具有極大的改善作用,所剪板材邊緣平整,剪切質量高。
本實用新型提供一種適用于金屬蒸氣還原氧化物的反應器,屬于冶金機械技術領域。包括筒體、坩堝、托盤和蓋子;所述蓋子由內蓋封和外蓋組成,內封蓋設置在筒體上部開口處,外蓋設置在內封蓋的外部并與筒體接觸,坩堝置于筒體的內部,托盤置于坩堝上方,且托盤表面分布有多個氣孔。本實用新型具有結構簡單、密閉性好、成本低、耐酸堿腐蝕、強度高、可重復使用、壽命長,使用方法極其簡單等特點。

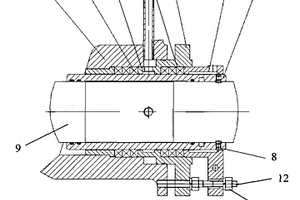

易拆裝無泄漏雙填料密封裝置。本實用新型屬于雙填料密封裝置,應用在化工、冶金、造紙、制藥、環保等行業,適用于含固體顆粒的各種腐蝕、磨蝕性介質的大型化工離心泵和軸流泵上。本裝置的水封環帶有壓蓋且其內孔帶填料腔,水封環填料壓蓋連接于填料箱,填料壓蓋一端又壓在水封環填料腔中的填料上。本實用新型具有方便拆卸和裝配,密封壽命長,密封效果好的特點。

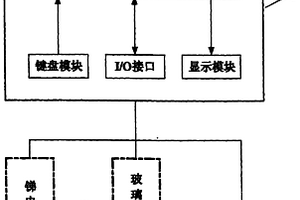

本實用新型是一種銻/玻璃雙電極工業PH值測控系統。包括檢測機構、控制機構和受控電動閥,其特征在于檢測機構由銻電極PH計和玻璃電極PH計雙電極組成,控制機構連接并控制銻電極PH計、玻璃電極PH計和電動閥。本實用新型的銻/玻璃雙電極PH值測控系統將兩種PH值傳感器的優點結合起來,用銻電極PH計和玻璃電極PH計雙電極的測量方式完成被測液體PH值的測量,克服了單一用銻電極PH計或單一用玻璃電極PH計所帶來的缺陷。本實用新型還可根據實際情況靈活選擇單銻電極、單玻璃電極以及銻/玻璃雙電極三種測量模式,系統的性價比大大提高。該系統可廣泛應用于冶金、化工、制糖、選礦、污水處理等工業領域進行PH值的實時檢測與控制。

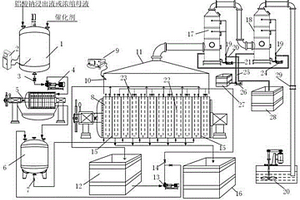

本實用新型涉及冶金化工技術領域,尤其涉及一種能使鋁酸鈉溶液脫氯的系統,包括還原裝置、與還原裝置的輸出端連接的電解裝置,以及與電解裝置連接的氣體排放端連接的氣體處理裝置;所述的還原裝置包括設有進液口的微波加熱攪拌反應缸;所述的電解裝置包括與所述還原裝置連接的槽體,至少一個設于槽體內且設有陽極區和陰極區的電解槽,設于電解槽的陽極區內的陽極板,設于電解槽的陰極區內的陰極板,設于陽極區與陰極區之間的陽離子交換膜,以及設于槽體頂部且用于排放電解產生的氣體的排氣口。本實用新型使鋁酸鈉溶液脫氯的生產工藝更加高效、低能、環保。

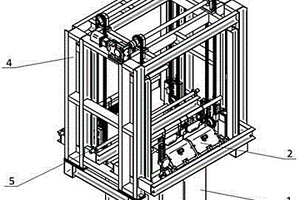

本實用新型涉及一種電解鎳線激光掃描檢測裝置,屬于有色冶金機械技術領域。本實用新型包括支撐架機構、圖像采集機構、電解鎳放置機構、電解鎳夾緊機構。支撐架機構安裝在地面上,圖像采集機構和電解鎳放置機構分別安裝在各自的支撐架上,其中兩個相同的圖像采集機構對稱放置于電解鎳放置機構的前面和后面,電解鎳放置機構位于中間,電解鎳夾緊機構安裝在電解鎳放置機構中間的橫梁上。本實用新型對電解鎳進行激光掃描并采集圖像,對采集到的圖像進行處理,能夠對電解鎳表面進行三維檢測,解決了傳統人工檢測過程中檢測精度和檢測效率低的問題,不僅操作簡單,還改善工人的工作環境,大幅降低工人的勞動強度,消除安全隱患的同時大幅提高了電解鎳的生產效率。
本實用新型屬于選礦設備技術領域,具體涉及一種含固液體進料緩沖裝置。該含固液體進料緩沖裝置包括沉降槽,所述的沉降槽頂部設置有進料管,該沉降槽內部上側設置有緩沖器,該緩沖器與所述進料管相連通;所述緩沖器側壁中上部開設有多個出口小孔,頂部設置有溢流口。該含固液體進料緩沖裝置結構簡單、操作方便,利用緩沖器的結構使含固液體在內部間接的形成紊流層,降低含固液體物料的流速,減小高速物料對沉降槽等設備的沖擊和攪拌作用,加速沉降槽的沉降能力,提高沉降槽的生產效率,可廣泛應用于冶金、選礦、化工生產等領域。此外該緩沖裝置還減少了含固液體對下部設備的腐蝕和磨損,提高了設備的使用壽命。
本實用新型公開了一種金屬熔煉渣分離回收裝置。該裝置包括泡渣池、上清液池和底渣池,所述上清液池和所述底渣池分別設置于所述泡渣池的兩側;所述上清液池與所述泡渣池位于同一水平面上,所述底渣池的入口與所述泡渣池的底部處于同一水平面上;所述上清液池通過設置于所述泡渣池側壁面上的上清液管與所述泡渣池連通,所述底渣池通過設置于所述泡渣池側壁面上的底渣液管與所述泡渣池連通。本實用新型通過將熔煉渣溶液和熔渣進行有效分離,溶液經過加熱蒸干后繼續使用,熔渣返回濕法冶金過程進行酸溶回收金屬,實現了資源的合理利用與回收。
本實用新型涉及一種雙輥傳動集中抽棒裝置,屬于冶金機械技術領域。本實用新型包括機架、驅動機構、齒輪機構、滾輪機構;驅動機構、齒輪機構、滾輪機構分別安裝在機架上,齒輪機構一端與驅動機構連接,另一端與滾輪機構連接。本實用新型結構簡單、成本低;滾筒同步驅動能提高抽棒過程的穩定性;能有效提高產品的生產效率及可靠度,減少工人勞動強度,有較強的推廣性。
本實用新型涉及一種鎳板出料輸送裝置,屬于冶金機械技術領域。本實用新型包括液壓升降臺、電機、傳動鏈、機架、支撐架、導軌、液壓缸、液壓升降臺滾子、鏈輪;電機安裝在機架一端,鏈輪分別安裝在電機、機架上,傳動鏈通過液壓升降臺與電機上的鏈輪及機架上的鏈輪連接,支撐架、導軌分別安裝在機架上,液壓升降臺通過液壓升降臺滾子安裝在導軌上,液壓缸安裝在液壓升降臺內,液壓升降臺上安放有鎳板。本實用新型結構緊湊、機械自動化程度高,能降低生產成本;輸送效率高、安全性強,可降低勞動強度;能保證鎳板表面質量不受鋼絲繩磨損。
本實用新型涉及一種液態粗鉛和液態冰銅的澄清分離裝置,用于鉛冶金中分離液態粗鉛和液態冰銅的混合物。本裝置的主體包含一個上大下小的倒四棱臺型容器,容器底部設置有一通向外的粗鉛排出口,在容器對應液態粗鉛層上部的位置設置一通向外的平衡空氣進入口,容器上部的對應冰銅層位置配置有一吊鉤。本實用新型結構簡單,操作容易,工作效率高,分離效果好,操作安全可靠,可將液態粗鉛和液態冰銅的混合物較好地實現澄清分離,從而有效避免冰銅夾雜粗鉛,避免冰銅不純,同時減少粗鉛損失。
本實用新型涉及一種數控鈷條剪切進給裝置,屬于冶金機械技術領域。本實用新型包括前進給小車、前機架、前推桿、擺動氣缸機構、后推桿、后進給小車、絲杠進給機構、電動機、后機架、齒形皮帶、工作臺、后滑動導軌機構、無桿氣缸機構、前滑動導軌機構;工作臺安裝在前機架、后機架上,前進給小車安裝在前滑動導軌機構上,前推桿安裝在前進給小車上部,后進給小車安裝在后滑動導軌機構上,擺動氣缸機構安裝在后進給小車上,后推桿安裝在后進給小車上與擺動氣缸機構連接。本實用新型生產效率高、可實現程度高、機構的可靠性強;可取代人工進給,能極大地減小人工勞動量和勞動強度,保障生產過程安全;制造、維護成本低,具有很強的推廣價值。
本實用新型提供一種錫冶煉粉煤球磨輸送過程中動態選粉分離裝置,其特征在于:原煤物料倉庫右側安裝皮帶輸送機,皮帶輸送機右部上端有電磁除鐵裝置,皮帶輸送機右端連接烘干窯,烘干窯右側設置有球磨機,球磨機右側安裝有選粉進料管,選粉進料管固定在動態選粉裝置底部,動態選粉裝置頂部設置有選粉出口管,選粉出口管連接引風機,動態選粉裝置上部為中空圓柱結構,動態選粉裝置下部為錐形結構,動態選粉裝置下部安裝有不合格品返料管,不合格品返料管下端安裝在球磨機左側,合格品中大于200目的粉煤占比達到85%以上,煙化回收冶金過程的粉煤單耗降低2%。
本實用新型涉及一種高導電銅包鋼復合梁不銹鋼陰極板,屬于有色金屬濕法冶金技術領域。本實用新型高導電銅包鋼復合梁不銹鋼陰極板包括銅包鋼復合導電梁、不銹鋼陰極板面、過渡銅層和夾邊條,不銹鋼陰極板面的頂端與銅包鋼復合導電梁的底端固定連接,過渡銅層包覆設置在不銹鋼陰極板面的頂部外側,過渡銅層的頂端與銅包鋼復合導電梁固定連接,不銹鋼陰極板面的兩側端固定設置有夾邊條,過渡銅層為銅片。本實用新型可將銅包鋼復合導電梁的電流直接導入不銹鋼陰極板的表面,可降低導電觸點至電解槽液面的電阻,減少無功損耗,可降低電解精煉或電積銅過程的槽電壓,與常規的不銹鋼陰極板相比,制作成本降低5%?10%,槽電壓降低10%?15%。

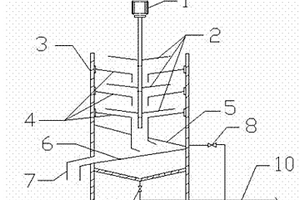

本實用新型涉及一種銅陽極泥調漿除砂的裝置,屬于冶金設備技術領域。該銅陽極泥調漿除砂的裝置,裝置本體為槽體,所述槽體為柱狀,槽體包括攪拌槳、篩網、隔離板、微孔板、排砂口、槽體側部閥門和槽底閥門,攪拌槳從槽體頂部插入,攪拌槳上端連接電機,槽體上端分層安裝多級的篩網,最后一級的篩網的下端的槽體上依次設有傾斜的隔離板、微孔板,槽體底端設有槽底閥門,隔離板位于槽體上低的一端的側面位置設有槽體側部閥門,微孔板位于槽體低的一端的側面位置設有排砂口。本實用新型針對現有銅陽極泥漿化和除砂工藝的設備復雜,周期長的問題,提供一種簡便合理,易于操作且生產成本低廉的調漿除砂一體化裝置。
本實用新型涉及一種超細粉碎研磨裝置,包括筒體,旋轉軸,傳動裝置,攪拌葉片,支撐件,旋轉軸承,密封件和后置蓋板。旋轉軸設置在筒體內,旋轉軸是一中空軸,攪拌葉片設置在旋轉軸上,旋轉葉片為抱合活動,后置蓋板與筒體連接,與后置蓋板連接的筒體支撐件對稱地設置在旋轉軸上,旋轉軸穿過后置蓋板支撐在支撐件上,在筒體支撐件與旋轉軸所在筒體外的一端設置旋轉軸承和旋轉軸的傳動裝置,密封件設置在旋轉軸與筒體接口處。通過在筒體內設置的帶攪拌裝置的旋轉軸,提高球的運動速度及沖撞力度,被磨物料被均勻彌散地研磨在一起,相與相之間達到冶金結合的要求,縮短球磨機粉碎時間,提高磨礦效率,降低能耗,降低磨機研磨成本。

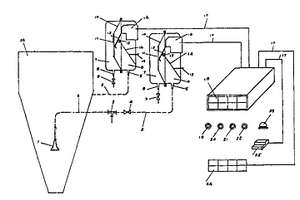

負壓式差壓微機料位控制器。由料位檢測單元、信號變送單元和信號顯示報警單元所組成,采用喇叭管作料位信號探頭,采用鋼管作信號傳輸管,在傳輸管上裝有三能平衡管(3),閥門(4),用二位式微差壓變送裝置作信號變送器,采用單片微處理器作信號報警裝置。本實用新型構思巧妙,性能優良,功能齊全,能滿足生產上的各種要求,可廣泛用于冶金、化工、電力和建材部門負壓灰倉粉料料位的檢測和控制。具有很好的推廣運用前景。
本實用新型涉及一種有色金屬電解生產過程中使用的電解陰極導電棒,屬冶金用品領域。其特征復合電解陰極導電棒由鋼芯和銅導電層兩種材料復合制成,外部的銅導電層包裹在導電棒內部的鋼芯及導電棒的兩端頭部。復合電解陰極導電棒為方型、圓形、長方型。鋼芯采用成分為低碳鋼制作,鋼芯為方型、圓形、長方型。本實用新型可節省大量的銅材,導電棒的原材料和加工成本降低許多。同時導電棒承重能力大幅提高,能夠滿足鉛電解生產現在及今后發展的需要。導電棒是銅導電層將鋼芯包裹在內,避免了鋼芯受到腐蝕,有效延長了導電棒的使用壽命。
本實用新型的涉及一種可通入保護氣氛微波豎式爐的爐體結構,其包括出氣口,爐門,錐形進料管,輸料管,上法蘭,上端蓋,爐體,波導入口,通氣口,下端蓋,下法蘭,進氣管,緊固法蘭。本實用新型很好地解決了在微波豎式爐的爐體中滿足固固、氣固兩相,固液氣三相的微波冶金化學反應的要求。
本發明公開一種金屬氧化物半導體異質結光催化劑的制備方法,將過渡金屬鹽前驅體溶液通過溶解、霧化、熱分解、氧化等過程,形成多種金屬氧化物薄膜,沉積于同一基底上,還可以通過粉末冶金工藝,制成具有多孔結構的金屬氧化物半導體異質結光催化劑,多種多層異質結連成整體,協同作用,方便回收,有效提升整體催化效果。

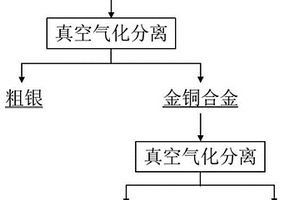

本發明公開了一種金銀銅合金分離提純的方法,屬于有色金屬火法冶金提純領域。該方法可由兩種途徑實現,途徑一原則步驟:第一步將金銀銅合金置于真空爐,在升溫速率10~15℃/min,溫度1100~1300℃,保溫時間30~180min,爐內壓強0.01~100Pa條件下真空氣化分離,得到金銀銅合金第一步真空氣化分離揮發物粗銀及殘余物金銅合金;第二步以第一步真空氣化分離殘余物金銅合金為原料進行第二次真空氣化分離,控制升溫速率10~15℃/min,溫度1300~1700℃,保溫時間30~180min,爐內壓強0.01~100Pa,得到第二步真空氣化分離揮發物粗銅及殘余物粗金。途徑二原則步驟:將原料金銀銅合金置于真空爐,在升溫速率10~15℃/min,溫度1300~1700℃,保溫時間30~180min,爐內壓強0.01~100Pa條件下真空氣化分離,在坩堝內得到殘余物粗金,在不同冷凝區域分別得到粗銅及粗銀。本發明工藝流程短、無化學試劑消耗、無廢水廢氣產生,綠色高效。
