全部
▼
熱搜：
1539
0

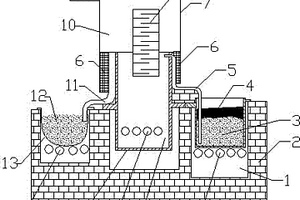

本實用新型公開了一種鎘反扣式連續真空精餾爐。本實用新型的特征是：粗鎘融化室（1）通過真空進料管（5）連接蒸發爐（14）；蒸發爐（14）頂部安裝有真空精餾塔（7）；真空精餾塔（7）通過出料管（11）連接精鎘保溫爐（13）。本實用新型的目的是提供一種產能高、能耗低、操作簡便、穩定的鎘反扣式連續真空精餾爐。
979
0

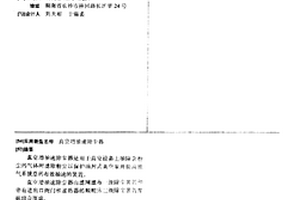

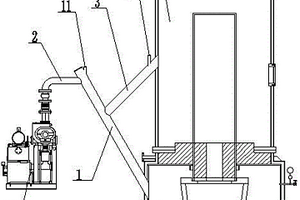

一種用于真空蒸餾爐的真空泵連接管，其特征是所述的連接管A下端與冷凝室連接，同時連接管A管壁與冷凝室外壁向上呈一定角度，連接管A上端下側面與連接管B連接，所述的連接管B另一端與真空泵連接，所述的連接管C一端與連接管A上側面連接，連接管C與連接管A連接后組成一個Y型管路,連接管C另一端與加熱室連接，同時連接管C管壁與加熱室外壁向下呈一定角度，所述的連接管C在連接管A的連接端口距地面的高度小于連接管B在連接管A的連接端口距地面的高度。本實用新型與現有技術相比，延長了真空泵的使用壽命；防止連接管堵塞；同時減小真空泵與加熱爐和冷凝室的直線距離，減少連接管路所占用的場地面積，降低了設備的建設成本。
1612
0

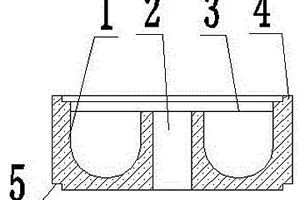

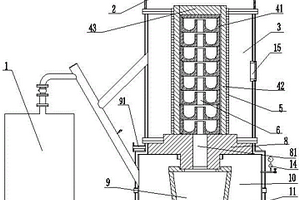

一種用于真空蒸餾爐的加熱坩堝，其特征是包括坩堝本體，所述的坩堝本體內底面中心凸起，坩堝中心凸起部設有沿坩堝軸線上下貫通的蒸汽管道，所述蒸汽管道的上端口頂面高度矮于坩堝鍋口邊緣頂面高度，保證在多個坩堝堆疊在一起時，坩堝內的金屬蒸汽能夠通過蒸汽管道管口與其上方坩堝外底面之間的空隙流入蒸汽管道內。本實用新型與現有技術相比，采用單元式的加熱坩堝，與傳統的單個大型坩堝相比，蒸發面積大幅度提高，能夠更有效利用線圈熱場，避免蒸余物液面降低，上層形成空腔造成空燒，蒸發效率大幅度增加，使得能源效率大幅度增加。
1081
0

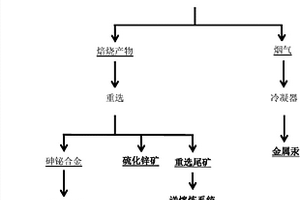

本發明公開了一種從硫化渣與高爐瓦斯灰中提取有價金屬的方法，以硫化渣、瓦斯灰為原料，加入焦炭和/或煤粉，經混合制粒后進行低溫焙燒，焙燒固體產物經重選，使硫化鋅礦和砷鉍合金分離，然后將砷鉍合金分離獲得金屬砷和鉍，回收焙燒煙氣中的汞，終渣送熔煉，與現行冶煉工藝的融合，形成閉路循環。本發明工藝簡單，能耗低，實現了污酸硫化渣和煉鐵高爐產生瓦斯的低溫協同處理，尤其是針對含鋅高的瓦斯灰和含砷、汞高的硫化渣，大大降低了企業成本和環境污染風險；本發明廢渣和瓦斯灰中的金屬鋅、砷、鉍和汞實現了高效回收，整個技術過程綠色無污染，實現了清潔生產的目的。
964
0

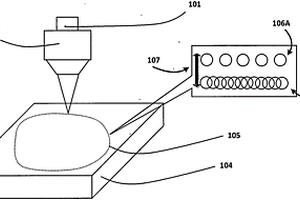

本發明涉及一種用于切割脆硬材料的方法，該方法包括下列步驟：借助于缺陷產生方法沿切割路徑在脆硬材料中產生多個在脆硬材料的厚度方向上不連續的缺陷；以及沿切割路徑分離脆硬材料。本發明還涉及一種用于切割脆硬材料的系統。借助于根據本發明的方法或系統，可以以較高精度、較少不期望的材料損傷與損耗和較低成本實現脆硬材料的切割。
1209
0

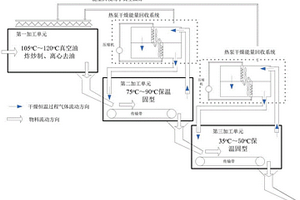

一種降低炒米爆腰率的裝置和方法，包括依次連接的第一加工單元、第二加工單元和第三加工過單元，第一加工單元由真空油炸炒制裝置和離心去油裝置構成，完成炒米原料油炸炒制、降低炒米炒制后過量植物油工藝，第二加工單元和第三加工單元內設有保溫固型干燥裝置，且第二加工單元和第三加工單元的保溫溫度依次降低。采用低溫油炸炒制、離心去油以及溫度梯度有序降低，對加工過程能量進行回收，本發明產品品質高，營養損失少，健康美味，生產效率高，節能環保。
1169
0
本發明公開了一種底鉛深度除銻的方法，該方法是利用空氣作為氧化劑，通過調節體系的真空度來控制氧的濃度，在一個動態的氧化過程中，銻被優先氧化成Sb2O3然后被迅速抽離反應體系，鉛則以金屬的形式留在蒸余物中。通過控制真空度12.6KPa(對應進入體系的空氣量為3L/min)，反應溫度660℃，反應時間為210min時，底鉛中的銻含量可以從14.37％降低至0.38％，銻的去除率達到了97.87％，蒸出物Sb2O3中PbO的含量低于1％。相比傳統的冶金方法，該發明具有能耗低，分離徹底，工藝簡單，無污染，蒸余物粗鉛中銻含量低有利于下一步電解精煉工藝實現節能減排，而蒸出物Sb2O3中PbO的含量也較少，可作為生產銻白的優質原料。
796
0

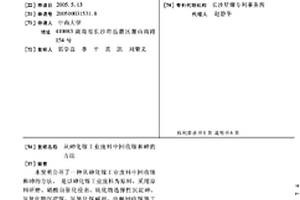

本發明公開了一種從砷化鎵工業廢料中回收鎵和砷的方法。是以砷化鎵工業廢料為原料,采用原料研磨、硝酸自催化浸出、硫化物選擇性沉淀砷、氫氧化物沉淀鎵、氫氧化鎵堿溶、電解回收鎵等工藝,電解得到純度為4N金屬鎵可進一步提純到純度為6N高純金屬鎵,砷硫化物作為原料可按現行工藝進一步深加工處理得到高純砷,這樣得到的高純鎵和砷可作為砷化鎵半導體合成的原料,從而實現砷化鎵工業廢料循環回收利用,鎵和砷回收率高、成本低廉、可操作性強的特點。
1005
0
本發明涉及到一種從高鎂鎳鐵熔渣中回收金屬鎂的方法，屬于冶金廢棄物綜合回收利用領域。該方法主要是以高溫熔融態高鎂鎳鐵渣為原料先將固體還原劑加入帶有磁場的設備中；然后將含鎂鎳鐵熔渣加入到設備中，抽真空至爐內壓力為5?500Pa；反應，得到單質鎂。本發明工藝簡單，能源、資源利用率高。在氧化劑配置合理以及磁場條件選擇得當合理的情況下，可實現鎂100％的回收。同時本發明所得尾渣中鎂含量較低，可大量用于水泥生產工業。
1239
0

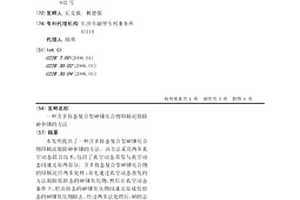

本發明提供了一種含多價態復合型砷銻化合物陽極泥脫除砷和銻的方法。該方法采用兩步真空動態聯合技術,包括了真空動態蒸發與真空動態閃速還原兩部分。含多價態復合型砷銻化合物的陽極泥經兩步處理:首先通過真空動態蒸發的方法脫除低價態的砷銻氧化物,然后在真空動態條件下,把高價態的砷銻氧化物閃速還原成低價態的砷銻氧化物除去。經過兩步法處理后,砷的總脫除率為99%以上,銻的總脫除率為93%以上。本工藝具有流程短、效果好和環保等優點。
829
0

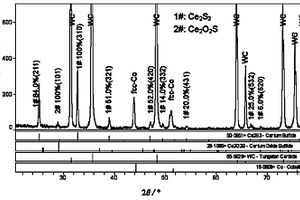

本發明公開了一種燒結爐爐內氣氛中S雜質含量水平的標定方法。S雜質含量水平的標定是燒結爐清潔處理與燒結產品質量穩定性控制的基礎。本發明通過WC-8～15%Co-0～0.75VC%-0～0.75%Cr3C2-0.03～0.09%RE標定塊的制備、標定塊的隨爐燒結、標定塊燒結體表面的X射線衍射物相分析等步驟對S雜質含量水平進行標定。當標定塊燒結體表面存在稀土硫化物物相時,燒結爐內氣氛中S雜質含量水平為A級;當標定塊燒結體表面不存在稀土硫化物物相,但存在稀土氧硫化物物相時,燒結爐內氣氛中S雜質含量水平為B級;當標定塊燒結體表面既不存在稀土硫化物,也不存在稀土氧硫化物,但存在稀土氧化物或不存在任何含稀土物相時,燒結爐內氣氛中S雜質含量水平為C級,即安全級。
1198
0

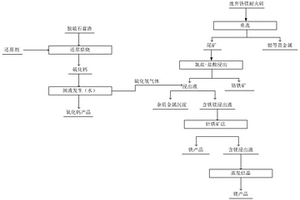

本發明公開了一種脫硫石膏渣與廢棄鎂鉻耐火磚協同處置綜合回收的方法，包括以下步驟：1)重選回收貴重金屬；2)氯鹽浸出回收鉻；3)還原焙燒硫化鈣；4)硫化鈣制氣；5)針鐵礦法回收鐵；6)蒸發結晶回收鎂。本發明中浸出劑采用了鹽酸加氯化鐵浸出，引入Fe3+氧化劑提高浸出體系電位促進Sb的浸出，因而在本發明中Sb浸出率達到92％左右，Pb、Bi浸出率大于98％，大大提高了Sb、Pb、Bi的浸出率。更近一步而言，本發明鹽酸加氯化鐵法，使獲得鉻產品Cr2O3含量≥45％，Cu、Ag、Sb、Pb、Bi等雜質金屬含量小于1％，大大提高了鉻產品的品質和有價金屬的浸出率。
1231
0

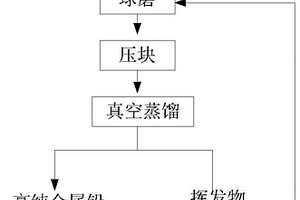

本發明公開了一種利用方鉛礦直接制備金屬鉛的方法，包括下述的步驟：S1.將方鉛礦原料經過球磨后壓制成塊狀；S2.將塊狀原料在真空爐內系統殘壓為1～100Pa的條件下，升溫至950℃～1400℃，進行真空蒸餾，然后冷卻獲得高純金屬鉛殘留物。本發明有如下有益效果：(1)節約原料，原料實現高值化利用，零浪費；(2)效率高，能耗低，真空蒸餾一次可獲得純度高的金屬鉛；(3)工藝簡單，不需要添加其它化學試劑，無污染。
1096
0
本發明公開了一種二硅化鉬硅鋁氧氮聚合材料復合發熱體，其原料以二硅化鉬粉末為主，添加硅鋁氧氮聚合材料(sialon)粉末為強化劑，添加二硅化鉻粉末為活化劑，其特征是：其中硅鋁氧氮聚合材料在整個發熱體中的含量為1％－30wt％，硅鋁氧氮聚合材料與二硅化鉻的總重量占發熱體重量的5％－40wt％。它通過二硅化鉻在1600℃燒結時液化以降低發熱體的燒結溫度提高燒結密度，通過sialon的加入細化發熱體的晶粒，并通過sialon強化相提高了發熱體的抗彎強度和斷裂韌性以及維氏硬度。在高溫有氧條件下使產品表面生成一層SiO2氧化膜增強其抗氧化能力。本發明為解決MoSi2發熱體因強度和韌性太低而導致的加工，運輸，安裝和使用過程中易斷而導致壽命過短提高了一條解決途徑。
763
0

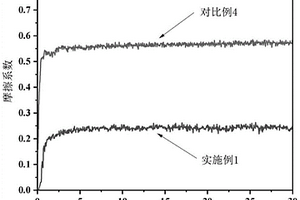

本發明耐磨材料領域，具體公開了一種高溫梯度耐磨涂層，包括底層、過渡層、耐磨層，以及在耐磨層表面硫化形成的硫化層；所述的底層包括馬氏體基體以及彌散在其中的金屬間化合物；所述的過渡層、耐磨層均包括馬氏體基體以及彌散分布在其中的金屬間化合物和碳化物；其中，過渡層、耐磨層中的金屬間化合物的含量大于底層的金屬間化合物的含量；耐磨層中的碳化物的含量大于過渡層中的碳化物的含量。本發明還包括所述的涂層的制備和應用，以及形成有所述涂層的耐磨材料及其制備。本發明研究發現，所述的金屬間化合物以及碳化物雙梯度控制的層級涂層具有優異的協同性，可以顯著改善涂層的高溫(如700℃)耐磨性能。
1150
0

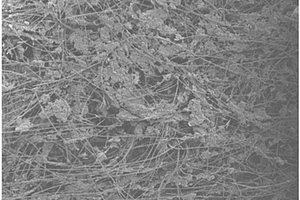

本發明公開了一種C/C復合材料的快速制備方法，屬于材料制備技術領域，該方法包括以下步驟：1)預制體的制備；2)預制體熱處理；3)水基石墨漿料的制備；4)石墨漿料注射；5)石墨漿料補注；6)素坯的制備；7)碳化處理；8)增密處理：采用化學氣相滲透工藝、浸漬?碳化工藝、高溫熱壓工藝中的一種或多種結合，對C/C多孔預制體進行增密處理。本發明采用漿料注射的方法，在不破壞碳纖維預制體結合強度的情況下，均勻引入石墨粉，一方面保證了材料坯體的強度和組織均勻性，另一方面大大縮短了后期致密化時間，降低了成本，適合工業化生產；采用水基石墨漿料，成本低，且無污染；該方法制備的C/C復合材料強度高、耐磨性好，高溫性能可靠。
1015
0
一種燒結釹鐵硼氣流磨用防氧化劑及其使用方法，所述防氧化劑由抗氧化劑和抗氧化助劑組成，所述抗氧化劑由1-十六烷醇、三苯甲醇或硬脂酸鋅中的一種或幾種與乙醇組成；所述抗氧化劑助劑為航空汽油和石油醚的混合物。所述使用方法包括以下步驟：（1）將抗氧化劑總量的30～65%與釹鐵硼磁粉混勻，然后用氣流磨粉碎；（2）進行細混，同時添加抗氧化劑助劑及剩余抗氧化劑，混勻；（3）壓制成型，然后進行防氧化劑脫除處理。本發明防氧化劑能提高燒結釹鐵硼磁粉的抗氧化性，且能大幅度提高磁粉的潤滑性和粉體取向度，增強磁體性能。本發明使用方法能降低因揮發而導致的抗氧化劑損耗，保證釹鐵硼磁粉在生產各階段的連續防氧化性。
982
0

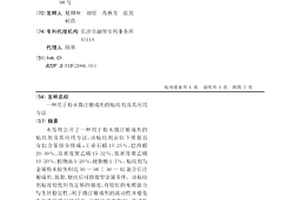

本發明公開了一種用于粉末微注射成形的粘結劑及其應用方法,該粘結劑由以下質量百分比含量組分組成:工業石蠟15-25%、巴西蠟20-30%、高密度聚乙烯15-32%、低密度聚乙烯10-20%、植物油5-20%、硬脂酸1-7%。粘結劑與金屬粉末按體積比50～58∶50～42混合后注射成形、脫脂、燒結后可得微型金屬零件。該粘結劑粘度較低但有足夠的強度,有較好的充模能力與生坯穩定性;利于微注射成形的流動性并避免生坯件脫模時的損壞;注射坯密度均勻;通過低溫與低加熱速度的熱脫粘,可制造出無裂紋、無變形的脫粘微型金屬零件。
853
0
一種冶煉煙氣洗滌廢水資源化治理方法，冶煉煙氣洗滌廢水采用還原中和脫酸、分步吸附除氟氯、中和凈化除雜等步驟進行資源化治理，廢水中的硫酸用石灰中和得含As＜0.1％的硫酸鈣，廢水中的氟和氯吸附富集后，分別以氟化鈉和氯化鈉固體的形式分離回收，凈化渣中的砷以金屬砷或亞砷酸的形式回收，廢水中的的有價金屬富集在中和凈化渣中以利于綜合回收，中和凈化后液返回冶煉煙氣洗滌循環使用。本發明具有治理效果好，綜合利用率高，廢水零排放，不產生二次污染等優點，適合冶煉煙氣洗滌廢水治理的工業應用。
本發明公開了一種基于海綠石的復合型重金屬廢水處理多孔材料及其制備方法和應用，所述多孔材料由以下按照重量份的原料制得：海綠石23?32份、脫乙酰甲殼素15?21份、鈉基膨潤土13?18份、造孔劑8?15份、氧化石墨烯4?10份、氫氧化鈉2?9份。本發明先得到復合粉末，然后經CIP壓制成壓坯，壓坯在造孔劑的作用下經固相燒結工藝，將燒結過程控制在燒結中期結束，使多孔材料在保證基體強度的同時，產生大量的孔隙，保證孔隙度的要求，并得到自承重結構，滿足可再生利用的要求，將其用于吸附脫除重金屬廢水中的鉛和銅，具有優異的吸附脫除效果。
1000
0

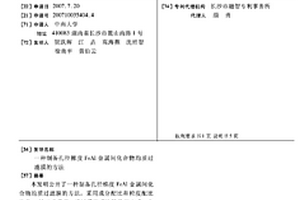

本發明公開了一種制備孔徑梯度FEAL金屬間化合物均質過濾膜的方法,采用成分配比和粒度配比的FE、AL元素粉末,通過模壓或冷等靜壓方式,分別制成片狀或管狀過濾坯,隨后采用磁控濺射或離子鍍或熱蒸鍍的方式在過濾坯的一面均勻鍍上一層金屬AL膜和一層金屬FE膜,再采用無壓燒結方式,最終制備出FEAL金屬間化合物孔徑梯度均質過濾膜。這種制備FEAL金屬間化合物孔徑梯度均質過濾膜的方法,在制備過程中不需要添加造孔劑,降低了能耗,幾乎無污染。由此制備的過濾膜,具有良好的抗氧化性能、抗硫化性能和抗腐蝕性能,提高了無機膜的使用壽命,可廣泛應用于苛刻環境領域,特別是高溫環境、強腐蝕環境或硫化環境領域的過濾、分離、凈化和提取。
1219
0
本發明公開了一種高強高韌碳化硼基陶瓷材料的制備方法及其陶瓷材料，包括，將碳化硼粗粉，經過高能球磨進行細化，酸洗、水洗、烘干，得到碳化硼微粉；氣霧化法制備的雙相合金預合金粉末，熔煉后采用氣霧化制粉，過篩，得到雙相合金金屬粉；稱取碳化硼粉、雙相合金粉、釔粉按照體積分數94.95～98.95vol.％：1～5vol.％：0.05vol.％混合、球磨、烘干；在真空或惰性氣體保護下通過熱壓燒結或放電等離子燒結等燒結方法進行燒結，冷卻后研磨，得到所述高強高韌碳化硼基陶瓷材料；本發明陶瓷材料密度為2.57?2.73g/m3，抗彎強度大于450MPa，顯微維氏硬度大于30Gpa，斷裂韌性大于4.5Mpa·m1/2。
1033
0
本發明公開了一種島狀結構硬化高韌性碳氮化鈦基金屬陶瓷及其制備方法，所述氮化鈦基金屬陶瓷由低粘結相金屬陶瓷顆粒與高粘結相金屬陶瓷顆粒兩種組份燒結制成，兩種組份的質量百分比為：低粘結相金屬陶瓷顆粒：10～50％，高粘結相金屬陶瓷顆粒：50～90％。本發明所提供方案中，以低粘結相金屬陶瓷顆粒作為硬化相，通過燒結，形成島狀結構分散于高韌性的金屬陶瓷基體中硬化金屬陶瓷基體，同時由于兩種金屬陶瓷顆粒均含有粘結相，但是存在高低濃度差，在燒結過程中，粘結相從高粘結相區域向低粘結相區域擴散，在硬化基體的同時保持著良好的界面關系，從而在達到硬化目的的同時保持較高的韌性。
1070
0
本發明提供了一種硬質合金用亞微米晶陶瓷涂層及制備方法，所述亞微米晶陶瓷涂層組分包括：Al2O3、ZrO2、TiO2、SiO2；其制備方法是分別取粉末料混合后加熱熔化，水淬，得到非晶體陶瓷后球磨，得到非晶陶瓷粉末；向非晶陶瓷粉末中添加Co粉后，加溶劑濕磨，得到涂層漿料；將涂層料漿涂覆于硬質合金表面，干燥后；真空環境下燒結，得到硬質合金用亞微米晶陶瓷涂層；本發明解決了SAZ陶瓷涂層燒結溫度高、熱膨脹系數與硬質合金不匹配等問題，制備的涂層具備耐高溫、耐腐蝕的優點，制備方法簡單，可以大幅度降低硬質合金涂層的生產成本，一定程度解決實際工況下硬質合金部件氧化、腐蝕、磨損等失效問題，延長硬質合金材料及裝備的使用壽命。
794
0
本發明的高速鋼錐柄麻花鉆涂層工藝技術，它是利用等離子表面熔覆技術對高速鋼錐柄麻花鉆的主切削刃槽表面融覆，即在表面涂覆高硬度耐磨抗氧化的WC-TICN基金屬陶瓷涂層材料與LF-WT11棒材制備涂層技術，其工藝將TICN粉碳化鎢粉、碳化鋯粉、碳化鉬粉、碳化鉻粉、碳化釩粉、鈷粉、鎳粉、(Ta，Nb)C粉按比例進行配料均勻混合，經壓制、燒結工藝，制取高速鋼錐柄麻花鉆涂層材料LF-WT11棒材，再通過各種金屬和碳化物之間的高熱固熔反應和粘結作用，促使合金晶粒反應完全的緊密結合，主要是通過粉末冶金的配料、壓制、燒結理論來實現。
819
0
一種表層脫碳WC-Co梯度硬質合金預制體的制備工藝,是將常規WC-Co硬質合金壓坯脫蠟預燒后,浸泡在偏鎢酸銨溶液中,干燥后于真空爐中進行燒結,制得表層脫碳的WC-Co梯度硬質合金預制體。該工藝先將正常WC-Co硬質合金壓坯進行脫蠟預燒,獲得一定強度及孔隙度的預燒坯;再滲入偏鎢酸銨溶液,從表向里形成一定深度及濃度梯度的偏鎢酸銨分布;干燥后將試樣放在真空爐中進行燒結,在低溫階段緩慢升溫,讓偏鎢酸銨分解,分解產物(鎢的氧化物)與表層WC、Co作用,即可制得表層脫碳WC-Co梯度硬質合金預制體。本發明工藝方法簡單、操作方便,制備出僅表層脫碳的WC-Co梯度硬質合金預制體,為提高硬質合金的綜合性能提供了可能;適于工業化生產。
中冶有色為您提供最新的湖南長沙有色金屬真空冶金技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月18日 ~ 20日
