山西太原有色金屬冶金技術理論與應用

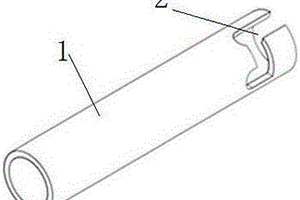

煉鐵高爐噴煤噴槍 824

 0

本實用新型具體涉及一種煉鐵高爐噴煤噴槍,屬于冶金行業煉鐵輔助設施,它包括槍桿、槍頭,其特征是槍桿的一端連接彈子閥,另一端通過連接件連接槍頭,槍桿、槍頭為圓形筒,槍頭的端部翹起,連接件上設置內螺紋,與連接件連接的槍頭的一端設置與連接件上的內螺紋匹配的外螺紋,槍桿與連接件、彈子閥焊接。與現有的煉鐵高爐噴煤噴槍相比,本實用新型價格較低,運行成本較低,使用壽命一般為一年。

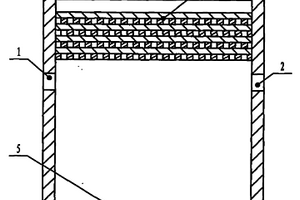

汽輪機主蒸汽疏水管消音裝置 992

 0

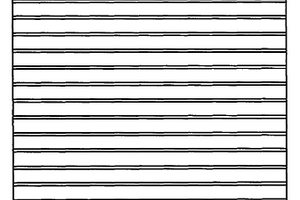

本實用新型屬于消音設備,適用于冶金、電力消音設施,具體涉及一種汽輪機主蒸汽疏水管消音裝置,它包括殼體,其特征是殼內設有若干條柵板,若干條柵板縱橫交錯上下設置若干層,殼體的頂部設有排汽孔,殼體的底部設有排水口,殼體的中上部設有進汽口。將多臺汽輪機主蒸汽的疏水管通過管道、閥門與本實用新型連接,蒸汽通過殼內的柵板,發生釋壓,同時降低噪音,并且部分蒸汽凝結成水,匯集到底部并通過排水口及管道回收。

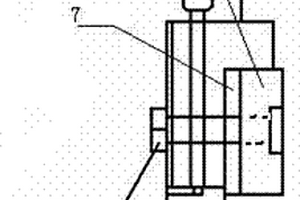

渣罐T型鉤傾翻防脫裝置 845

 0

一種渣罐T型鉤傾翻防脫裝置，屬于冶金鋼渣處理領域，用于不銹鋼渣罐安全生產，它由套管、銷栓、卡銷組成，套管與渣罐T型吊鉤外側弓背焊接，套管內徑是27mm，長度為200mm，在套管一端設置槽寬是11mm的卡槽；長度是360mm的銷栓插入套管；銷栓一端且距端頭110mm焊接直徑是10mm，長度是100mm的卡銷。本實用新型操作簡單、安全可靠。解決了16.5m3不銹鋼渣罐在傾翻搗鍋作業及渣罐內物料不明情況下翻鍋重心不穩突然出現的脫鉤現象，改善了設備功能，提高了設備安全性。

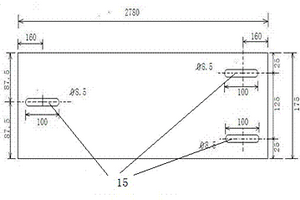

開卷機縱切帶鋼中心調節裝置 831

 0

開卷機縱切帶鋼中心調節裝置，屬于冶金工業自動控制領域，包括定位機構和兩個中心調節裝置，所述中心調節裝置包括底板、中心調節板，底板通過螺栓連接中心調節板，中心調節板位于底板的上方，中心調節板設有長條形調節槽；所述定位機構包括底板、上板，底板位于上板的下方，上板設有長條形調節槽、定位塊，兩定位塊設置在調節槽內并可在調節槽內滑動。本實用新型可保證兩側切割的帶鋼寬度相同，又能將側翻切掉，提高了成材率。

新型高爐風口小套頂桿 853

 0

一種新型高爐風口小套頂桿，屬于冶金領域，它包括底座，底座上焊接頂板，頂板上設有兩個頂絲，兩個頂絲之間的軸心距離大于250mm；所述底座由三根支柱和一塊厚度大于25mm的鋼板焊接而成，鋼板設置在三根支柱的頂端；三根支柱上均設有缺口槽。經過在山西太鋼不銹鋼股份有限公司煉鐵廠近一年的試驗，本實用新型使高爐開爐初期風口小套曲損數量明顯減少，節省更換風口小套的費用約41.7384萬元，同時減少了高爐休風次數間接提高了高爐壽命。

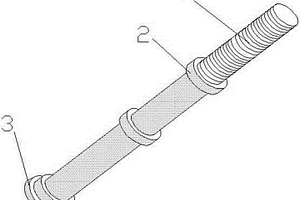

可更換的地基螺栓 822

 0

本實用新型公開了一種可更換的地基螺栓，用于冶金企業道口下部的砼枕線路。本實用新型改變了地基螺栓的結構，加長了螺桿，增加了專用螺帽，將地基螺栓與砼枕的連接改為活動連接方式。本實用新型實現了砼枕的循環使用，同時降低了資源的浪費，節約了成本。

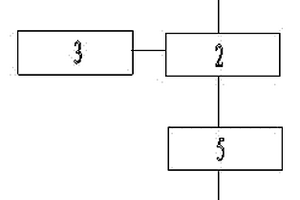

彈跳輥張力超限液壓系統保護裝置 969

 0

一種彈跳輥張力超限液壓系統保護裝置,屬于冶金企業生產設備的輔助設施,它包括液壓伺服閥、截止閥、液壓缸、蓄能器,液壓伺服閥連接截止閥,截止閥連接蓄能器,其特征是截止閥連接限壓安全閥,限壓安全閥連接液壓缸。本實用新型可以避免彈跳輥所控制區域發生張力較大波動而引起的設備受損,同時降低了維修率,節約了維修費用,提高了設備的正常使用率。

鉗式吊車吊牙套 1141

 0

鉗式吊車吊牙套,屬于冶金行業生產設備鉗式吊車所用的輔助設施,它由兩塊弧形鋼板組成,兩塊弧形鋼板相同且對稱設置,兩塊弧形鋼板對接在一起呈錐臺形,其錐度與所配套的吊牙的錐度相同,每塊弧形鋼板的一端焊接兩個螺母,螺母焊接在弧形鋼板的凸面側。本實用新型可以改善吊牙與夾鉗的配合,延長夾鉗的使用壽命。吊牙和夾鉗緊密配合,減少了吊牙丟失現象,減少了設備維修費用,提高了生產作業中使用鉗式吊車的安全系數,減少了鋼錠脫落事故的發生。

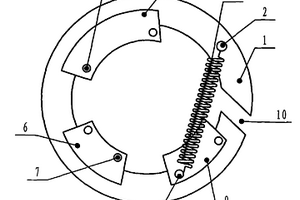

增大卷取機卷筒直徑的裝置 1177

 0

增大卷取機卷筒直徑的裝置,屬于冶金行業生產設備的輔助設施,它包括厚度是250毫米的聚氨酯膠筒、三塊弧形板,其特征是聚氨酯膠筒設有缺口,用于夾鋼帶頭,三塊弧形板上均設置螺紋孔,弧形板上的螺紋孔用于與卷取機的卷筒固定,聚氨酯膠筒上設置螺絲,螺絲上設置彈簧。將本實用新型套在卷取機的卷筒的外圍,將弧形板與卷取機的卷筒固定在一起,聚氨酯筒的缺口與卷取機的卷筒的缺口同位。卷鋼卷時,將鋼帶頭從聚氨酯膠筒的缺口伸入到卷取機的卷筒的缺口,卷筒旋轉,即可以將鋼帶纏繞在聚氨酯膠筒上,所卷出的鋼卷的內徑為760毫米,與?；嵯礄C組的開卷機卷筒的直徑匹配。

防止鋼帶劃傷電極板的裝置 1042

 0

本實用新型屬于冶金行業生產設備的輔助設施,具體涉及防止鋼帶劃傷電極板的裝置,它包括尼龍或聚丙烯板,尼龍或聚丙烯板上設置螺紋孔,尼龍或聚丙烯板的頂端固定設置若干尼龍或聚丙烯板,其特征是尼龍或聚丙烯板的下部固定設置弧形板,弧形板的弦長是1400MM,矢高是30MM。將本實用新型安裝在電極板的前面,通過本實用新型將鋼板托起,就可以避免鋼帶劃傷電極板的現象發生,從而延長了電極板的使用壽命,通過在山西太鋼不銹鋼股份有限公司冷軋廠的試驗,試用已6個月,沒有發生鋼帶劃傷電極板的現象。本實用新型解決了目前冷軋不銹鋼帶鋼在電解酸洗工藝中,因鋼帶劃傷電極板而導致電極板使用壽命短的問題。

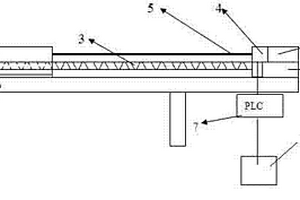

初軋紅鋼坯長度自動測量裝置 958

 0

一種初軋紅鋼坯長度自動測量裝置，屬于冶金生產輔助裝置，一種初軋紅鋼坯長度自動測量裝置，其特征是將一臺編碼器固定安裝在一個固定位置上，將編碼器的拉繩固定在定尺機移動小車上，編碼器連接PLC，PLC和數字顯示表連接；所述固定位置為定尺機減速機或定尺機電機。本實用新型測量誤差小，尺寸精度控制在1mm，同時提高了初軋紅鋼坯剪切精度，剪切操作時只需一個操作工便可以準確地剪切，節約了勞動力，同時加快了操作時間，提高了工作效率。

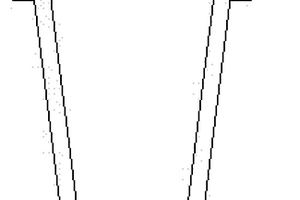

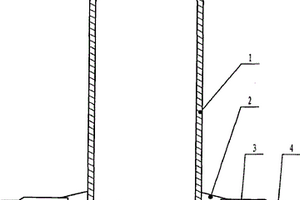

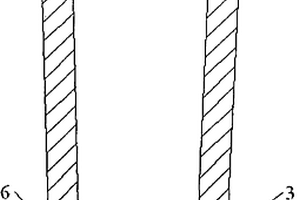

6噸鋼錠模具 1074

 0

本實用新型屬于冶金鑄造、澆注模具,具體涉及一種6噸鋼錠模具,它包括模身和保溫帽,模身上部設有保溫帽,模身由外殼1和內腔構成,模身外殼軸向截面呈“U”字形的錐形圓臺,模身內腔斷面呈圓形,其內腔直徑φ=630～760mm,內腔錐度α=3.3～3.5%,模身內腔底部呈球臺形,并設置底孔,模身外殼上設置吊耳,在上端面設置保溫帽定位圓環;保溫帽內腔主體結構為圓直筒形,外殼上設置吊耳。本實用新型可以直接鍛造較大斷面鍛件產品,生產的鍛件產品能夠滿足品種規格要求的質量。

焊機出入口鋼帶側導裝置 997

 0

焊機出入口鋼帶側導裝置,屬于冶金行業軋鋼過程中的輔助設備,它包括底座,其特征是底座上設置弧形導板,導板的兩側設置擋板。本實用新型將焊機出入口的鋼帶直接控制在焊機的中心位置,不需要轉動焊機,焊槍就可以直接起弧或滅弧,避免了頻繁轉動焊槍造成焊槍部件損壞的事故。本實用新型結構簡單,制作方便,成本低,易推廣。

罩式爐冷卻罩 741

 0

一種罩式爐冷卻罩,屬于冶金行業的生產設備上的部件,它包括罩體,罩體的下端設置導向臂,其特征是導向臂上設置套筒,套筒的一端為喇叭形。在山西太鋼不銹鋼股份有限公司熱連軋1549精整作業區罩式爐工序的試驗,定位準確,避免了導向臂與內罩發生碰撞現象,效果明顯。

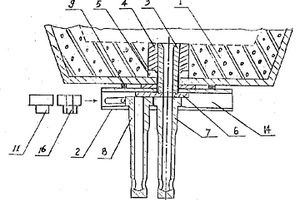

板坯連鑄浸入式水口在線快速更換裝置 987

 0

本實用新型屬于冶金連鑄技術領域,與中間包底連接的快速更換機構,在不停機、不停澆、不提升中間包、不降拉速快速更換浸入式水口,實現單中間包多爐連澆。它包括在中間內定位塊、定位座磚、通過座磚與更換機構內上滑板相連接的上水口,帶滑板整體浸入式水口、安全板、功能板組成與更換機構相配套的耐材,更換機構由固定結構框架、滑道、壓力傳遞構件、驅動裝置組成,以氣體為動力源,其結構、操作、維護簡單,使用安全可靠,省時、省力,減輕工人勞動強度,改善操作環境,顯著提高連鑄經濟技術指標,降低連鑄生產成本,是板坯連鑄在線快速更換浸入式水口的一種理想快速更換機構。

磁會切電弧爐 1231

 0

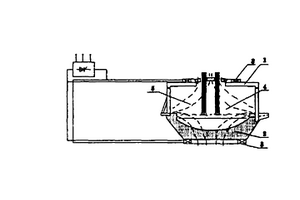

磁會切電弧爐屬于冶金設備,用于煉鋼及鐵合金精煉。磁會切電弧爐采用現有電弧爐的爐體及供電設備,其特征是在爐蓋(1)上面和爐底(2)下面各增加一只激磁線圈(3),兩只線圈中通以方向相反的直流激磁電流,在爐膛(4)內建立一個會切磁場(5),把電弧及其焰流約束在爐膛中心部位,以降低耐火材料消耗,提高爐子熱效率。

天車無線通訊指揮儀 1226

 0

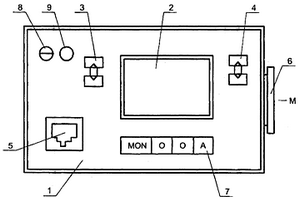

本實用新型涉及一種天車無線通訊指揮儀,主要結構有殼體、液晶顯示屏、話筒、電路板、無線電臺、電源控制板、散熱器、操作面板、集成控制電路,采用微計算機信息處理技術,組成一完整的天車無線通訊指揮裝置,實現了天車與地面之間、天車與天車之間的無線通訊和較遠距離的無線通訊、指揮、聯絡,無線電臺具有自己的無線電波發射頻率、波長波段,達到無線通訊專一化,該指揮儀設計結構緊湊,體積小,功能多,操作簡單,使用方便,克服了有線閉路通訊的線路局限,是理想的高空作業及較遠程無線通訊裝置,此裝置也可用于冶金、礦山、煉焦、電力、港口、大型起重等行業的無線通訊及較遠距離的無線通訊及作業指揮。

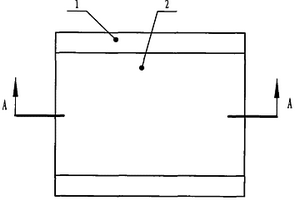

鋼卷外包裝 1180

 0

一種鋼卷外包裝,屬于冶金包裝,它包括一塊長方形的防銹紙,其特征是把多塊木條整齊地平行粘貼在防銹紙上,木條的長度與鋼卷鋼板寬度相匹配,木條之間的間隙為2毫米到3毫米。把本實用新型裹在鋼卷的外層,用鋼帶壓緊箍牢,起到保護鋼卷的作用,本實用新型耐磨損、成本低、加工方便。

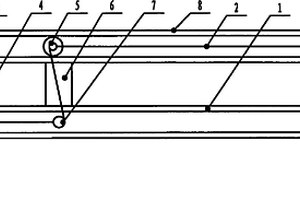

吸盤吊升降支架緩沖裝置 1176

 0

吸盤吊升降支架緩沖裝置,屬于冶金企業生產設備的輔助設施,它包括兩條槽鋼,兩條槽鋼平行設置,兩條槽鋼之間通過連接板固定連接,其特征是兩條槽鋼的槽內均安裝有滑輪和導向輪,鋼絲繩的一端經過滑輪——導向輪——導向輪——滑輪與配重塊連接,鋼絲繩的另一端與吸盤吊升降支架連接,配重塊設置在兩條槽鋼下方的軌道上,配重塊與軌道接觸的兩側均安裝有導向滾輪,軌道為兩根槽鋼槽口相面對平行設置,配重塊兩側的導向滾輪設置在槽鋼的凹槽內。本實用新型能夠有效降低吸盤吊單軌和導向輪的承載能力,還能降低卷揚機的輸出功率,節省吸盤吊爬升過程的電能消耗,避免在升降過程中因慣性大而引發吸盤吊傾斜跌落的惡性事故。

噴碼機支撐架 1104

 0

一種噴碼機支撐架,屬于冶金行業生產設備,它包括橫桿、豎桿,橫桿與豎桿通過連接件固定連接,橫桿有長橫桿、短橫桿兩種,其特征是兩根短橫桿之間、短橫桿與豎桿之間的連接件的結構為一塊圓形鋼板和一塊矩形鋼板連接為一體,長橫桿與豎桿之間的連接件為三角形槽鋼,連接件上均設有螺栓孔。本實用新型設有兩根短橫桿,且兩根短橫桿之間設有支撐板,即連接件上的矩形鋼板,當噴碼機噴頭及其保護裝置受到鋼板的沖擊力時,會起到一定的緩沖作用,從而減少了沖擊力,減少了設備損壞的次數。

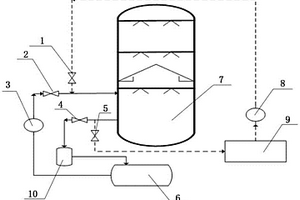

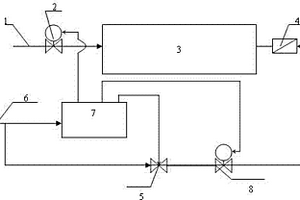

橫管初冷器 1081

 0

本實用新型涉及冶金焦化領域。一種橫管初冷器，噴灑液槽（6）的出液口順序通過第一水泵（3）、第一閥門（2）管道連接到橫管初冷器（7）的進口，橫管初冷器（7）的出口順序通過第二閥門（4）、過濾裝置（10）管道連接到噴灑液槽（6）的回液口，橫管初冷器（7）的出口通過第三閥門（5）管道連接到沖洗液槽（9）的回液口，沖洗液槽（9）的出液口順序通過第二水泵（8）、第四閥門（1）連接橫管初冷器（7）的進口。本實用新型效果比原設計使用的熱氨水明顯提升，橫管初冷器阻力由4000Pa下降至800Pa，滿足了焦爐環保要求，杜絕了其造成的冒黃煙現象。

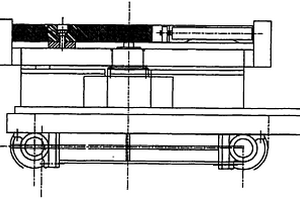

軋機中間輥軸承箱拆裝裝置 855

 0

本實用新型屬于冶金行業生產輔助設備,具體為軋機中間輥軸承箱拆裝裝置,它包括支撐架、兩個支撐小車、操作控制臺,其特征是其中一個支撐小車上固定設置有頂升液壓油缸和拆裝液壓油缸,另一個支撐小車上固定設置有頂升液壓油缸、拆裝液壓油缸和平推液壓油缸,拆裝液壓油缸上固定設有支撐液壓油缸,支撐液壓油缸上固定設有軋輥支架,軋輥支架呈U形框架。分離時,將中間輥軸承箱裝在U形支架上,支撐油缸將軋輥撐起,然后由頂升液壓油缸將軸承箱托起,最后通過拆裝液壓缸和平推液壓油缸將中間輥與軸承箱水平方向分離;安裝時,將中間輥吊裝在U形支架上,軸承箱放置在頂升液壓油缸上,然后通過頂升液壓缸的升降使軸承箱和中間輥處于同一水平位置。

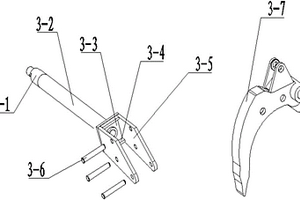

拆爐機鉤鏟與擴孔鉆快換裝置 1132

 0

本實用新型涉及一種拆爐機鉤鏟與擴孔鉆快換裝置，屬于冶金機械裝置技術領域；包括：連接頭(3?1)、鉤鏟(3?7)，連接桿(3?2)、底板(3?3)，橫筋板(3?4)、2個側板(3?5)和長銷(3?6)；鉤鏟，開有2個通孔用于與2個側板固位；底板寬度與鉤鏟本體寬度相匹配，中間開有通孔用于固位連接桿；2個側板對應于鉤鏟的安裝位置均開有三個孔，兩兩同心；橫筋板用于加強側板強度；連接頭位于連接桿前端，連接桿底端穿過底板，并與底板固定連接；兩個側板對稱固定安裝于底板兩側；橫筋板固定安裝于兩側板之間，并與底板固定相連；各部件間通過焊接固定連接。對比現有技術，本實用新型僅需拆卸擴孔鉆即可實現兩種作業工具之間的更換，提高了效率。

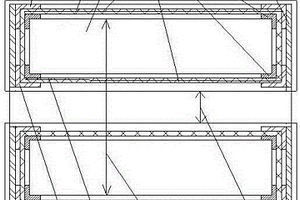

冷軋鋼卷外包裝結構 1144

 0

一種冷軋鋼卷外包裝結構，屬于冶金行業產品的外包裝領域，其特征是穿心帶將端護片、外鋼護角、外護板、外紙護角、鋼卷、內紙護角、內鋼護角、內塑料護板和鋁箔塑料復合膜袋箍緊并通過鎖扣鎖緊。本實用新型防水防銹效果好，且包裝結實美觀，有效地解決了鋼卷包裝滲水的技術難題，從而達到保護鋼板表面的目的。

翻板機的翻爪 1085

 0

一種翻板機的翻爪,屬于冶金行業生產不銹鋼過程中使用的設備—翻板機上的部件,它包括殼體及安裝在殼體上的滾輪,其特征在于殼體是由兩塊鋼板和若干個支撐板連接而成,支撐板之間設置滾輪,滾輪通過軸固定安裝在兩塊鋼板之間,殼體的一端設置定位孔。用本實用新型替換現在使用的翻板機翻爪,翻板機對不銹鋼板的劃傷率為不超過5%,有效地降低了工作人員的勞動強度,提高了工作效率,提高了產品合格率。

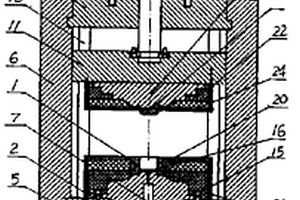

三軸壓磁場成型機 727

 0

本實用新型為三軸壓磁場成型機,涉及粉末冶金、特別是釹鐵硼永磁材料壓制成型的設備。其包含機架、位于機架中部的高壓腔、高壓腔下部的下磁極、高壓腔周圍的電磁線圈,高壓腔底部通過油管與一增壓柱塞油缸相通,增壓柱塞油缸與主油缸相固定,并且主油缸的活塞桿是增壓柱塞油缸的柱塞桿,在機架的上部固定有加壓油缸,加壓油缸驅動與高壓腔配合的壓力桿。本實用新型提供了一種新型結構的永磁材料成型設備,該設備能在超強磁場下(4T)實現永磁材料的三軸壓成型,從而有效提高永磁材料制品的最終性能。

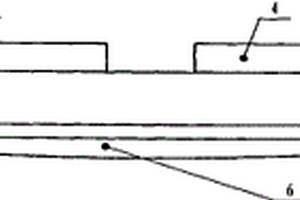

側導本體 992

 0

一種側導本體，屬于冶金行業熱連軋機卷取機的配套設施，它包括側導本體、絲桿座，其特征是側導本體的頂端設有吊鉤，側導本體的一側面設有凹槽，襯板設置在凹槽內，襯板通過螺栓與側導本體連接。本實用新型可以實現快速更換，平均用時10分鐘；側導本體與耐磨板連接緊密，不會產生帶鋼端面啃邊。

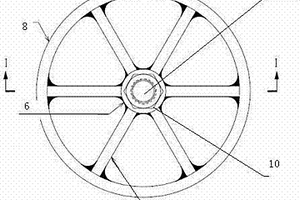

輪轂式錨桿墊(托)板裝置 992

 0

本實用新型公開了輪轂式錨桿墊(托)板裝置,該裝置由輻條、內環、外環、錨桿、螺母及墊圈組成,內環、外環之間與輻條連接,內環內腔通過螺母及墊圈與錨桿一端連接,錨桿另一端插入連接在圍巖中。具有結構簡單,使用方便,承載能力大,重量輕,通過輻條間的空隙,有效填充噴射混凝土,明顯改善隧道圍巖受力狀態;墊(托)板有效地與鋼筋網和噴射混凝土共同作用,增強托錨效果,托板受載后將力傳遞給錨桿桿體,增大錨桿剪錨力,充分發揮錨桿作用。特別是在軟弱圍巖中,噴射混凝土能完全覆蓋空洞,有效地防止錨桿端部附近圍巖坍塌。用錨桿+鋼筋網+噴射混凝土聯合支護,增強支護有效性。廣泛用于鐵路隧道、煤礦、冶金、水利、國防等地下工程。

軋輥冷卻棚 938

 0

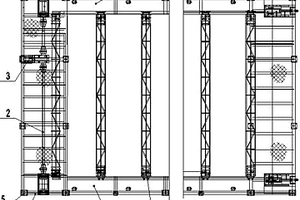

本實用新型公開一種軋輥冷卻棚，包括框架、棚頂、傳動機構、圍墻，其特征在于：所述框架由H型鋼焊接而成；所述棚頂為可移動結構，包括1個固定橫梁和若干個可移動橫梁，橫梁是由桁架組成，桁架兩邊分別設有兩個車輪形成橫梁小車，橫梁小車與桁架組成可移動橫梁，橫梁通過鋼絲繩連接，橫梁上設有防雨布；所述傳動機構包括電機減速機、齒輪聯軸器、卷筒、倒向輪，傳動機構采用雙出軸減速機帶動兩邊卷筒轉動，輪尾部設有漲緊裝置；所述圍墻包括支撐柱和有機玻璃。該裝置結構輕便、便于現場操作，實現下機軋輥的快速均勻全封閉冷卻，投用后徹底解決了水霧彌漫的二次污染，綜合效益明顯。在全國冶金系統具有廣泛的推廣性。

改進的2250mm熱連軋污泥處理系統 805

 0

改進的2250mm熱連軋污泥處理系統，屬于冶金行業污水處理設施，它包括板框式壓濾機、空氣壓縮機、氣動控制閥組，板框式壓濾機通過輸泥管連接逆止閥，進泥閥設置在輸泥管上，逆止閥通過輸氣管連接氣動閥，氣動閥通過輸氣管連接空氣壓縮機，氣動控制閥組控制進泥閥和氣動閥，其特征是氣動閥與逆止閥之間的輸氣管上設有切斷閥，氣動控制閥組控制切斷閥。本實用新型可以防止壓濾機本體氣動閥動作氣路與泥餅吹風氣路連通的現象發生，杜絕在生產運行過程中泥漿水從逆止閥倒流至氣動閥動作氣路，致使氣動閥控制電磁閥及執行機構損壞的現象發生，從而延長了設備使用壽命，保證了污泥系統的正常運行。
