天津有色金屬復合材料技術理論與應用

含外泌體的軟骨修復材料的制備方法 1119

 0

本發明涉及一種含外泌體的軟骨修復材料的制備方法，包括外泌體的制備、支架材料的制備及復合材料的制備，其中外泌體的制備包括步驟一：利用基因工程手段構建miRNA140過表達的質粒；步驟二：包裝獲得慢病毒，轉染293T；步驟三：侵染充間質干細胞；步驟四：培養hBMMSC?140，從培養基中分離過表達miRNA?140的外泌體Exso?140，添加含葡萄糖酸鈉和無機鹽的保存液，?80℃保存。旨在制備一種雙組分膠原與羥基磷灰石為基元的仿生軟骨支架材料，將外泌體有效的包埋其中，保持其原有活性，形成一種具有活性的功能性軟骨修復材料，不僅能對成骨細胞增殖起到作用，而且可以修復血管損傷，增強仿生骨材料的功能性。

新型納米結構錫炭復合負極材料的制備方法 1129

 0

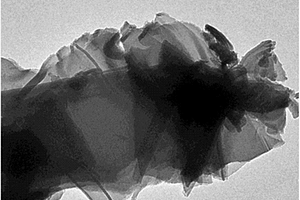

本發明公開了一種新型納米結構錫碳復合負極材料的制備方法，其具體步驟為：將檸檬酸鹽與二價錫鹽按照1/1的摩爾比溶解于適量蒸餾水中，攪拌反應1～5小時。反應后過濾，將固體產物洗滌純化后，再次分散到蒸餾水中。然后按照上述固體產物的質量加入2～6質量份多糖進行溶解。將溶液轉移到反應釜中(填充度≥60％)，150～200攝氏度水熱2～10小時，冷卻后過濾、干燥。將水熱產物在惰性氣氛下以1～5攝氏度/分鐘加熱到400～600攝氏度碳化1～6小時后得到納米結構錫炭復合負極材料。以本發明方案所制備納米結構錫碳復合材料可應用于鋰離子電池負極，具有優異的循環穩定性。

用于光電催化的g-C₃N₄復合薄膜材料的制備方法 1030

 0

本發明公開一種用于光電催化的g?C₃N₄復合薄膜材料的制備方法，該方法首先采用水熱法和熱蒸氣液聚法制備g?C₃N₄薄膜；然后采用連續的離子層吸附法(SILAR)將Bi₂S₃納米顆粒負載到g?C₃N₄薄膜上；最后利用光電化學沉積法將Co?Pi納米顆粒沉積到g?C₃N₄/Bi₂S₃上最終得到g?C₃N₄/Bi₂S₃/Co?Pi薄膜復合材料。所制備的復合薄膜材料提升了g?C₃N₄的可見光吸收，促進了光電催化性能的提高；制備方法簡單易操作，整體成本低廉。

暖氣片底部的碳納米管甲醛消除涂層的制備方法 924

 0

本發明提供一種暖氣片底部的碳納米管甲醛消除涂層的制備方法，以熱處理PEDOT功能化MWCNTs來制備硫摻雜MWCNTs復合材料，然后以硫摻雜MWCNTs為載體通過溶劑熱反應的途徑在其表面沉積Pt納米顆粒，制得硫摻雜MWCNTs載Pt催化劑。本發明工藝簡單、操作條件溫和可控，沉積的Pt納米顆粒尺寸小、活性表面積高且在硫摻雜MWCNTs上分散均勻，這種方法制備的催化劑對甲醛氧化表現出催化活性好、穩定性高的特性；可利用暖氣片熱量，在40℃就催化甲醛氧化，生成二氧化碳和水，催化涂層置于暖氣片底部，熱空氣向上移動后，冷空氣會自動補充至催化涂層表面，其中攜帶的甲醛被催化氧化生成無害物質。

原位雙層包覆硅碳負極材料及其制備方法 1099

 0

本發明公開了一種原位雙層包覆硅碳負極材料及其制備方法，通過亞微米硅和含有羥基的有機溶劑在加熱的條件下進行預反應，在亞微米級硅表面原位生成一層致密的二氧化硅包覆層；通過加熱溶解以及噴霧干燥等工藝得到有機碳源均勻包覆的粉料；然后通過低溫焙燒的方式，保證碳的原位包覆效果，有效避免高溫焙燒過程中由于有機碳源軟化而導致硅顆粒的黏連燒結，避免后續粉碎過程中對硅包覆層的破壞；最后通過和石墨類負極材料均勻混合以及高溫焙燒碳化等手段得到最終產品。本發明包覆層均勻致密不僅可以提高復合材料的電子導電性，而且可以抑制硅的體積膨脹；且由于低溫焙燒工藝的引入，抑制了硅顆粒的黏連和燒結；操作簡單，成本低廉，適用于產業化生產。

Fe基防爆、高散熱材料及其制備方法 1033

 0

本發明屬于復合材料領域，涉及一種Fe基防爆、高散熱材料及其制備方法。根據本發明實施例的Fe基防爆、高散熱材料按重量份包含如下組分：Fe 58重量份，Ni 8重量份，Cu 22重量份，Mg 12重量份，Al 6.4?12重量份，Nd 1.6?3重量份以及TiH₂ 1.2?2.5重量份；所述Fe基防爆、高散熱材料中納米孔直徑為35nm?180nm，孔總體積占基體體積的百分比為88％?95％；所述Fe基防爆、高散熱材料的密度為0.528g/cm³以下，抗壓強度為920Mpa以上，抗拉強度為855Mpa以上，硬度為677HV以上；580℃時所述Fe基防爆、高散熱材料的熱導率為1302W/(m·k)以上，熱膨脹系數為1.88×10^?6/K以下，單位重量能量吸收量為225MJ/kg以上。通過基體溶液配制、成粉催化溶液配制、前驅體粉末制備、合金粉末制備、金屬基體材料制備等工藝制備Fe基防爆、高散熱材料，根據本發明實施例的材料具有優異的防爆、散熱性能和機械性能。

反射型水性隔熱涂料及其制備方法與應用 1005

 0

本發明提供了一種反射型水性隔熱涂料及其制備方法，其包括水性乳液、金紅石型二氧化鈦、紅外線反射劑、云母粉、沉淀硫酸鋇、功能性填料、分散劑、消泡劑、增稠劑、成膜助劑、防凍劑、pH調節劑、去離子水；所述功能性填料為空心玻璃微珠/二氧化鈦薄膜復合材料，其具有核殼結構，二氧化鈦薄膜的厚度為0.3~0.7μm，二氧化鈦為銳鈦礦型。本發明制備的反射型水性隔熱涂料均勻，對太陽光的反射率高，導熱系數小，性能穩定，隔熱保溫效果優異。

陶瓷防腐材料及其使用方法 774

 0

本發明公開了一種陶瓷防腐材料，包括環氧樹脂和均勻混合在所述的環氧樹脂中的主體顆粒，兩者質量分數比為4～5:1；同時還公開其使用方法。本發明的陶瓷復合材料，是一種獨特的新型復合表面材料，既有陶瓷優良的耐磨性和耐腐蝕性，又有高分子材料的彈性、韌性，同時還具有其他普通材料所不具備的特性，比如和其他材料的兼容性，通用性，且結合牢固，復合結構強度高(≥15MPa)，可以結合保護和替換的材質有：金屬材料、塑料、陶瓷、橡膠、混凝土等。

鋰離子電池用硅/碳/石墨復合負極材料的制備方法 998

 0

本發明公開了一種鋰離子電池用硅/碳/石墨復合負極材料的制備方法，包括步驟：a)將硅與石墨球磨混合后加入離子型表面活性劑的水溶液中，再向其中溶于水的有機碳源，得到預處理分散液；b)將預處理分散液轉移至密閉的反應釜中，高溫反應得到反應產物；c)將反應產物過濾、洗滌、烘干后，在惰性保護氣氛中焙燒即得到鋰離子電池用硅/碳/石墨復合負極材料；該鋰離子電池用硅/碳/石墨復合負極材料的制備方法將水熱法與高溫熱處理法結合，通過在水熱反應中添加離子型表面活性劑改善材料表面的碳包覆行為，使制備出的硅基復合材料表現出更加優異的循環性能。

電磁控制閥門 944

 0

本發明提供一種電磁控制閥門，包括閥體，閥桿、閥蓋，以及輪盤，所述輪盤包括輪盤體，所述輪盤體和閥桿通過緊固螺栓固定連接在一起，所述閥體上設置有磁盤，所述磁盤上有矩形格狀結構，所述格狀結構上設置有工具格，所述閥體上還設置有電磁鐵，所述閥體上還設置有電磁鐵，所述電磁鐵和閥體通過絕緣材料連接在一起，所述磁盤為永久磁鐵，所述閥體采用沒有磁性的復合材料，由于采用上述技術方案，在進行閥門操作的時候更加方便；具有結構簡單，維修方便，加工成本低、簡單實用等優點。

雙功能乳腺靶標及制備方法 868

 0

本發明涉及一種雙功能乳腺靶標，為含有納米醫用光敏劑和納米金屬粒子的高分子復合材料制成的粒狀物，其中，高分子聚合材料為帶有聚乙二醇嵌段的高分子材料；納米醫用光敏劑為受激發后發射光譜在400?1000nm之間的染料；這種乳腺靶標屬于生物材料，對人體副作用較小，避免對使用者產生二次傷害；另外這種乳腺靶標能夠對位置較深，腫塊較小或低回聲腫塊產生反應，幫助醫生快速判斷乳腺病變位置，縮短手術時間，提高效率和準確率；另外將光敏劑附著在靶標上，能夠近距離作用在病變位置，作用范圍精準。

制備非球形聚合物微米/納米粒子的方法 878

 0

一種制備非球形空心聚合物微米/納米粒子的方法，通過刻蝕掉無機顆粒模板即可得到非球形聚合物復合材料。本發明提供了一種簡單、普適和有效的制備非球形聚合物材料的新方法，即將原料通過一鍋法制備非球形微米/納米粒子模板，通過蒸餾沉淀聚合的方法在表面包覆一層聚合物，通過犧牲模板的方法得到非球形聚合物顆粒。本發明過程簡便、易于操作，且對條件要求并不苛刻，易于控制。同時制備的非球形聚合物顆粒形貌規整、大小均一，可用作聚合物膠體木星用于理解膠體物理的許多基礎問題。

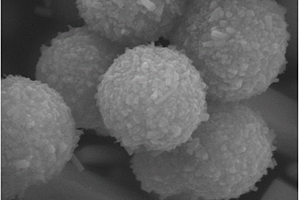

ZnO/SrTiO3/TiO2復合微球及其合成方法 949

 0

本發明公開了一種ZnO/SrTiO3/TiO2復合微球及其合成方法，首先制備均勻分散的無定型前驅體TiO2，然后將前驅體TiO2與Sr(NO3)2溶液經過水熱反應及后期熱處理工藝，得到單分散的SrTiO3/TiO2微球，然后經過溶膠包覆得到微米級的ZnO/SrTiO3/TiO2球狀晶體，直徑為1μm，表面分布六方柱狀凸起，多種晶體通過梯度能級匹配，有利于提高材料的光催化性能，使其在污水處理及能源領域有較高的潛在應用。同時該制備方法可以通過控制前驅體模板，來調控最終復合材料的形貌，為材料的合成工藝提供了一種新的思路。

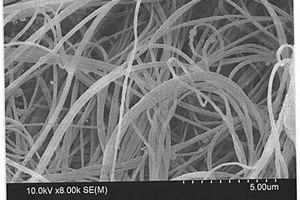

聚芳醚酮基微/納米纖維的制備方法 1175

 0

本發明提供了一種聚芳醚酮基微/納米纖維的制備方法。該材料的制備包括如下步驟：將聚芳醚酮加入到有機溶劑得到聚芳醚酮聚合物溶液，采用溶液噴射紡絲技術制備得到聚芳醚酮基微/納米纖維氈，該材料在真空管式爐中高溫煅燒，得到聚芳醚酮基微/納米碳化纖維.本發明提供的聚芳醚酮基微/納米纖維氈可以應用在高性能復合材料增強增韌、阻燃材料、水過濾、高溫空氣過濾、食品加工、醫藥領域、提純純化等方面。本發明提供的聚芳醚酮基微/納米碳化纖維應用在于鋰離子二次電池陽極材料、催化劑和催化劑載體、雙電層電容器電極、高效吸附劑、結構增強材料、導熱材料、場電子發射材料等領域。

化學鍵接聚丙烯長鏈的石墨烯及其制備方法 1154

 0

本發明提供了一種化學鍵接聚丙烯長鏈的石墨烯及其制備方法。由甲基丙烯酰氯與石墨烯表面的羥基反應，使石墨烯表面化學鍵接含有雙鍵的甲基丙烯酸酯基團。以TiCl3?Al(C2H5)2Cl為催化劑，引發丙烯在石墨烯表面聚合成聚丙烯長鏈。本發明制備的化學鍵接聚丙烯長鏈的石墨烯的特點在于：化學鍵接聚丙烯長鏈的石墨烯與聚丙烯材料有良好的相容性，可以通過物理共混的方法，使石墨烯很好的分散在聚丙烯基材里，得到分散均勻的石墨烯/聚丙烯復合材料，顯著提高聚丙烯材料的導電導熱性能和力學性能。

裝有保溫內桶的周期交替操作的多晶硅還原爐及操作方法 778

 0

本發明公開了一種裝有保溫內桶的周期交替操作的多晶硅還原爐，在還原爐內安裝保溫內桶，保溫內桶為圓柱狀，桶頂在與底盤通氣口對應的位置開有小孔，保溫內桶的材料為碳-碳復合材料，不銹鋼或者石墨，保溫內桶的外徑較還原爐內壁直徑小10-30cm，保溫內桶高度較硅棒高度高約10-50cm，內桶的壁厚為5-10cm，通過螺栓固定在底盤上。保溫內桶的外壁連接有不銹鋼板或者石墨板，不銹鋼或石墨板沿保溫內桶外壁從保溫內桶底部盤旋至保溫內桶頂部呈螺旋狀，螺距為500cm-1500cm，不銹鋼或石墨板的寬為5cm-30cm，不銹鋼或石墨板的厚度為5-20mm。保溫內桶本身具有隔熱的作用，以及環隙氣體與保溫內桶內的氣體形成對流傳熱有利于氣體對熱量的吸收，使得鐘罩內壁的溫度低于575℃，有利于壁面的保護。

熱敏變色、儲能材料及其制備方法 832

 0

一種熱敏變色、儲能材料及其制備方法。屬于功能性復合材料領域。本發明所要解決的技術問題是以結晶紫內酯為隱色體、雙酚A為顯色劑、十四醇和十六醇的復配體為溶劑以及適量的分散陽離子染料混合作為芯材，以甲醛-三聚氰胺形成的密胺樹脂作為壁材對芯材進行包裹，而形成的一種熱敏變色、儲能微膠囊。該材料隨溫度的變化既可以發生可逆變色，又可以吸收和釋放能量，且結構致密，粒徑均勻，使用壽命長，可以廣泛應用于民用紡織、產業用布、建筑建材、印刷、防偽等領域。

除化學毒劑的粉末狀復合解毒劑 682

 0

本發明涉及一種粉末狀復合材料,尤其涉及一種粉末狀復合解毒劑,該種解毒劑由活性炭、離子交換樹脂及納米氧化鎂復合而成,通過活性炭吸附、離子交換樹脂吸附交換、納米氧化鎂催化降解的復合作用,去除化學毒劑污染物,其中,粉末狀活性炭,含量10.0～80.0%,最好為20.0%～60.0%;納米氧化鎂,含量0.1%～5.0%,最好為0.2～4.0%;粉末狀強堿苯乙烯型陰樹脂,含量5.0%～60.0%,最好為10.0～45.0%;粉末狀強酸苯乙烯型陽樹脂,含量5.0%～60.0%,最好為10.0～40.0%。本發明的解毒劑,解毒效果好,攜帶使用方便,不僅能有效去除固體表面沾染的化學毒劑,不會對物體表面或人體皮膚造成傷害,而且還能有效去除水中的化學毒劑。

工業化規模海水淡化工藝及裝置 1102

 0

工業化規模海水淡化裝置，其特征在于它利用海水的重力勢能實現反滲透海水淡化工藝，該裝置包括外殼、外殼兩端封頭和中空纖維膜；所述外殼上有海水入口、海水出口,頂部封頭有淡水出口；所述中空纖維膜固定在外殼內；所述中空纖維膜至少一端為打開；所述中空纖維膜由多孔支撐層和半滲透膜層構成，所述半滲透膜層覆蓋于多孔支撐層的表面；所述封頭安裝于外殼兩端。本發明利用很小體積的裝置提供較大的反滲透表面積，并且易于施工、安裝和維修；中空纖維膜的兩端都固定在金屬絲網的開孔中，通過金屬絲網和復合材料形成的法蘭來固定；金屬絲網的每個開孔安裝一根或一束中空纖維膜，從而使大量的中空纖維膜能整齊有序地安裝。

活化粘土增強超輕質泡沫碳的制備方法 1125

 0

本發明為一種活化粘土增強超輕質泡沫碳的制備方法。該方法包括以下步驟：(1)將提純天然納米粘土礦物放入容器中，加入鹽酸酸化處理，經微波快速活化松解后，得到酸活化納米粘土礦物粉體；(2)將酸活化納米粘土粉體與酚類衍生物置于反應釜中，加入硝酸，在100～120℃條件下保溫1～2h，再加入濃硫酸和硫酸銨，得到磺化凝膠體；(3)將得到的磺化凝膠置于瓷舟中，放入氣氛微波管式爐中，800～1200℃條件下保溫炭化3～5min最終得到納米粘土礦物增強的泡沫碳復合材料。本發明得到復合泡沫碳材料具有密度小、比表面積大、吸附性能好，尤其在含油廢水分離凈化方面的性能優異，并且具有原材料成本低，來源廣。 1

絕熱氣凝膠真空復合板及其制備工藝 1136

 0

一種絕熱氣凝膠真空復合板及其制備工藝，屬于氣凝膠復合材料技術領域，其制備工藝包括如下步驟：（1）將TEOS溶液與金屬粒子混合均勻，后加入疏水劑混合均勻，再滴加三氟乙酸銨溶液，直至凝膠完全得金屬氣凝膠前驅體；（2）將金屬氣凝膠前驅體置于酸置換液中，置換時間為1?24h得凝膠體；（3）用離子水洗滌；（4）將步驟（3）得到的中性凝膠轉置到溶有有機樹脂的溶劑中浸泡；（5）將得到的凝膠澆注到基材中，陳化重新凝膠，得改性板；（6）改性板干燥得蜂窩板；（7）將蜂窩板轉置到真空系統中，在常溫下老化1?24h得真空板，達到提高氣凝膠與板材之間的結合性能，降低板材導熱系數的效果。

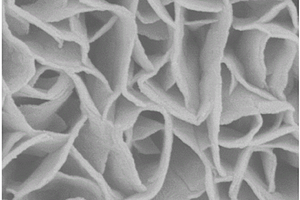

自支撐復合電催化劑及其制備方法和應用 974

 0

本發明公開了一種自支撐復合電催化劑及其制備方法和應用，所述自支撐復合電催化劑通過以下方法制備,步驟1，取干凈泡沫鎳；步驟2，稱取0.4?0.6g七水合硫酸鐵和0.2?0.3g尿素于高壓反應釜中，再依次加入水和DMF，室溫20?25℃下攪拌至形成均一溶液，然后放入步驟1的泡沫鎳，將高壓反應釜密封，置于150?170℃中反應7?8小時；步驟3，取步驟2得到的樣品，利用乙醇和水洗滌，干燥，得到自支撐的Ni(OH)₂?Fe₂O₃/NF復合電催化劑。本發明采用一步水熱法，具有成本低，合成溫度底，電催化分解水產氧性能好等優點。本發明的技術方案得到的復合材料性能優于現廣泛使用的貴金屬氧化物催化劑(RuO₂)。

色譜純正庚烷的純化方法 1071

 0

本發明涉及一種色譜正庚烷的純化方法，包括將正庚烷原料打入紫外線照射反應釜，利用185nm波長下紫外線照射；通過殼聚糖?氧化石墨烯復合材料吸附除雜；通過無水氧化鈣脫水干燥；通過蒸餾和精餾脫除雜質得到色譜正庚烷。本發明創新在于通過選用185nm波長下的紫外線對氧化劑進行輻射，產生羥基自由基，利用羥基自由基的強氧化性對有機物雜質進行氧化分解，氧化效果好，速率快，周期短等，此外，通過采用殼聚糖?氧化石墨烯復合吸附材料吸附除雜，減少了氧化石墨烯的聚集，增大比表面積，大大提高了其吸附性能，通過此純化工藝得到的正庚烷產品的純度大于99.4％，水分0.01％以下，收率高于92％。

提高芳綸纖維與環氧樹脂界面性能改性方法 1066

 0

本發明針對芳綸纖維與環氧樹脂界面粘結性差的問題，公開了一種提高芳綸纖維與環氧樹脂界面性能改性方法。本方法采用溶膠?凝膠法制備SiO₂包覆ZnO與環氧樹脂復合溶膠對纖維進行表面涂層改性，該涂層在纖維表面形成一層SiO₂包覆ZnO核殼結構無機顆粒，提高了纖維表面粗糙度，從而增加纖維與樹脂之間的粘結力。通過對纖維進行單絲強力測試和界面剪切測試結果表明，與未改性的纖維相比，改性后的芳綸纖維斷裂強度增加了21.23％，其與環氧樹脂IFSS了提高38.26％。且該改性方法處理后的纖維拉伸強度有一定增大，與環氧樹脂的界面性能顯著提高，一定程度上改善了其制備的復合材料的綜合性能，在汽車、軍事、建筑產業等各個領域，具有廣泛的應用前景。

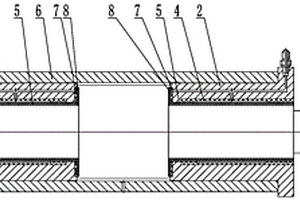

抗沖擊滑動主軸裝置 963

 0

本發明屬于機械裝配技術領域，公開了一種抗沖擊滑動主軸裝置，實現軸芯和軸瓦襯套對軸瓦、軸套的全包容，并在設計上避免陶瓷零件形狀突變；同時將所有軸套設置為陶瓷材料，所有軸瓦設置為聚醚醚酮或聚醚醚酮基復合材料，兩者構成陶瓷?聚醚醚酮摩擦副；還進一步通過結構設計對供液路徑進行了優化，使得供液路徑的加工和安裝更加方便，并且防止供液路徑的堵塞、泄露。最終，本發明能夠降低滑動主軸裝置的加工難度，提高其抗沖擊性和承載能力，增加其耐磨性和使用壽命。

汽車內飾用真皮熱收縮結構及其制備方法 728

 0

本發明公開了一種汽車內飾用真皮熱收縮結構，包括真皮復合層和熱收縮層，所述熱收縮層貼覆在真皮復合層的底面，所述熱收縮層的面積與真皮復合層相同或熱收縮層的面積小于真皮復合層的面積。本發明中，LDPE熱收縮膜層、PVC熱收縮膜層和POF熱收縮膜層復合后形成熱收縮層，該三層膜層具有不同的橫向和縱向的收縮率，在受熱后能夠彎曲變形，由于三層膜層的收縮率不同，使整體復合材料彎曲的更勻潤，與汽車扶手的貼合性更好，涂上少量的膠既可以實現較好的粘接效果，而且無需較大的壓力既能實現壓緊。

孔結構可控的細胞外基質支架制備方法及應用 945

 0

本發明公開一種孔結構可控的細胞外基質支架制備方法及應用，首先，制備聚合物微球聚集體模板，其次，將組織進行脫細胞處理獲得細胞外基質材料，并將其溶解以獲得細胞外基質溶液；第三，將上述獲得的細胞外基質溶液灌注于微球聚集體孔隙中，獲得聚合物?脫細胞基質復合材料；第四，冷凍干燥后交聯中和；第五，聚合物模板洗脫，即可獲得孔結構可控的細胞外基質支架材料。該方法材料制備周期短，基質成分可控、力學可控。

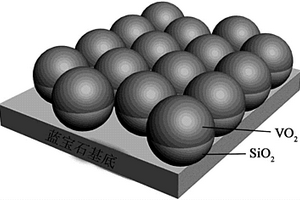

二氧化硅納米球陣列-VO₂薄膜復合結構制備方法 816

 0

本發明公開一種二氧化硅納米球陣列?VO₂薄膜復合結構制備方法，利用提拉鍍膜和磁控濺射鍍膜工藝制備VO₂薄膜沉積在二氧化硅納米球陣列的結構，通過調節快速熱退火的方式制備二氧化釩薄膜參數，并借助傅里葉變換紅外光譜儀探討結構透射率的變化規律。本發明將二氧化釩球殼和二氧化硅材料的結合展現出的結構色可以用在智能窗顏色的調節上，可以開發更具應用價值的復合材料。

鋰離子動力電池用硅碳負極材料及其制備方法 1010

 0

本發明公開了一種鋰離子動力電池用硅碳負極材料及其制備方法，首先通過在空氣中預氧化的方法在亞微米級硅粉表面生成一層致密的二氧化硅包覆層；然后通過砂磨的方式打開局部燒結的硅顆粒、通過硅基體和石墨基體的均勻混合以及碳化等手段得到碳均勻包覆的硅/石墨復合材料；最后通過和納米氧化物均勻混合以及后處理等工藝等到最終產品。本發明的硅材料具有三層包覆層，不僅可以隔絕和電解液的接觸，而且可以進一步抑制硅的體積膨脹。

復合纖維素納米纖絲水凝膠球及其制備方法與應用 1099

 0

本發明涉及一種復合纖維素納米纖絲水凝膠球及其制備方法與應用，屬于纖維素納米纖維復合材料領域。本發明的復合纖維素納米纖絲水凝膠球是以纖維素納米纖絲、聚乙烯醇、水溶性聚合物、水、礦物質油為原料，通過表面活性劑的乳化作用形成油包水乳狀液，再通過交聯劑引發交聯反應制備而成，其形貌為球形，粒徑為0.5～4mm，含水率大于90％。本發明的復合纖維素水凝膠球具有良好的吸附重金屬離子能力和吸附有機污染物能力，對污水的流變性影響較小，通過過濾的方式即可回收，且不含有游離的酸，不會對所處理的污水的pH值產生影響。本發明的復合纖維素水凝膠球的制備方法操作簡便，且對環境污染較小。
