北京有色金屬功能材料技術理論與應用

自清潔鋼化玻璃的制備方法 867

 0

本發明屬于功能材料技術領域,特別是涉及常溫常壓納米自清潔玻璃的離線和在線生產技術,尤其是常溫自清潔鋼化玻璃的制備方法。本發明將首先進行具有可見光活性的納米涂料預結晶,然后將預結晶的涂料涂敷于玻璃表面,利用鋼化玻璃制備過程中必須經過700℃瞬時高溫處理的條件快速形成結晶,在鋼化的同時實現玻璃表面的超親水性和光催化活性。玻璃表面的納米自清潔涂層經過瞬時高溫后將更加牢固,提高了自清潔涂層的使用壽命。

以蒸汽爆碎植物秸稈固態發酵制備石質邊坡綠化基材的方法 948

 0

本發明涉及的一種以蒸汽爆碎植物秸稈固態發酵制備石質邊坡綠化基材的方法:首先將整株植物秸稈切短、浸潤、進行蒸汽爆碎,制得蒸汽爆碎處理的秸稈原料;然后進行復合菌系固態發酵;發酵完成后按比例添加粘土和必要的功能材料,拌勻后常溫干燥制得以蒸汽爆碎植物秸稈固態發酵制備的石質邊坡綠化基材。制得產品中,有機質含量>50%,腐殖酸含量>10%,有效活菌總數>2億/克。不僅能夠替代以往大量使用的泥炭,具有生態肥料的功效,而且還具有防治植物病害的能力,能夠滿足邊坡創面恢復對涵養量和持水能力的要求。

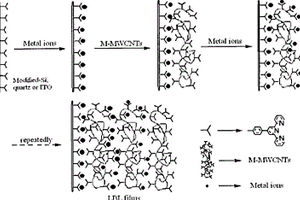

三聯吡啶共價改性的多壁碳納米管與過渡金屬離子在功能性基材表面的配位層層自組裝 837

 0

本發明涉及一種全共軛光敏性三聯吡啶衍生物4′-(4-重氮基)苯基-(2,2′:6′,2″)-三聯吡啶氟硼酸鹽(簡稱DIAZO-TPY)對多壁碳納米管的共價鍵修飾后,以配位鍵的方式在基材表面的層層自組裝,屬于功能材料、納米材料、超分子自組裝化學領域。本發明首先以DIAZO-TPY對多壁碳納米管的共價鍵修飾,然后將修飾過的多壁碳納米管以配位鍵的形式在各種功能基材表面進行層層自組裝,實現碳納米管與基材的全共軛組裝,并在其間引入金屬粒子,實現其進一步功能化。本發明的方法過程簡便易行,修飾均勻充分,無需特殊條件和設備,而且可以通過組裝層數有效控制納米管在基材表面的沉積量,實現性能的有效定量控制。

醇溶劑熱制備鈮酸錫納米球的方法 857

 0

一種醇溶劑熱制備鈮酸錫納米球的方法，屬于功能材料領域。利用SnCl2·2H2O與五氧化二鈮(Nb2O5)粉末混合，調成漿糊狀，然后加入有機醇類(如乙醇、異丙醇、乙二醇，丙三醇等)以及表面活性劑聚乙烯吡咯烷酮(PVP)，醇熱處理上述混合物可制得熱力學亞穩態的SnNb2O6納米球材料。所得的SnNb2O6納米球在光催化領域具有較好的應用前景。

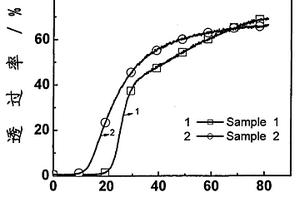

紫外光-加熱分步聚合法制備聚合物分散液晶材料的方法 1145

 0

本發明屬于功能材料領域，特別涉及一種采用紫外光輻照－加熱分步引發聚合分相方法制備聚合物分散液晶薄膜的方法，應用于電控智能玻璃的制備。其特征是將向列型液晶、紫外光可聚合單體、光引發劑、熱聚合單體和玻璃微珠混合均勻后夾在兩片鍍有氧化銦錫的透明導電膜中間，形成20μm厚的膜層，在0～25℃下用波長為365nm的紫外光進行照射；紫外光強度為20.0mW/m2，光照時間為1～10分鐘；熱聚合溫度為60～100℃，加熱保溫時間為5～8小時，最終固化成PDLC膜。通過選擇紫外光可聚合單體和熱聚合單體，經紫外光輻照與加熱引發聚合體系的分步聚合交聯反應，達到同時改善PDLC薄膜的電光性能、增強聚合物網絡強度和提高高分子網絡與ITO膜之間的界面粘結力的目的。

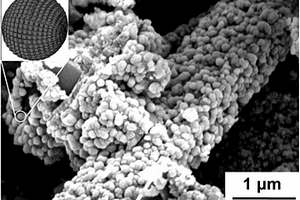

MoO2/CaSO4復合材料及其應用 931

 0

一種MoO2/CaSO4復合材料及其應用，屬于功能材料領域。制備方法包括：以煙氣脫硫石膏為鈣源，在酸溶液體系中反應，過濾后的濾液以乙醇重結晶，二次過濾、干燥得到純凈的硫酸鈣產物；以七鉬酸銨提供鉬源，在鹽酸?乙醇溶液體系中與硫酸鈣產物120?180℃下反應8?16小時，過濾，乙醇洗滌，烘干后得到一種表面附載納米球狀聚集體的棒狀MoO2/CaSO4復合材料。將該材料用于陰離子染料剛果紅和陽離子染料羅丹明B的吸附測試，染料去除率均達到97.0％以上。本發明合成路線簡單，對工業廢棄脫硫石膏能實現資源循環再利用，產品可作為紡織、印刷和塑料等行業污水的脫色劑，具有極大的環保價值與應用前景。

吸塵、降塵內墻裝飾涂料及其配制方法 1127

 0

本發明吸塵、降塵內墻裝飾涂料及其配制方法,屬于建筑材料領域,在每100重量份涂料中,至少含有吸附材料1-40重量份,納米材料2-15重量份和無機填料20-60重量份。本發明以電氣石、硫酸三苷肽、鋯鈦酸鉛鑭等具有熱釋電效應的晶體材料為吸附功能材料,添加納米二氧化鈦等納米材料制備得到的涂料,吸塵、降塵能力是普通涂料的8倍以上,接觸角小于45°,耐洗刷性大于4500次,達到內墻涂料優等品要求,應用于建筑物表面,除了具有內飾面裝飾材料的功能,還具有吸塵、降塵、易清潔等功能。

中空球形銅顆粒的制備方法 990

 0

本發明屬于金屬光電功能材料的制備和應用技術領域,特別是涉及中空球形銅顆粒的制備方法。采用液相還原法制備,通過還原劑還原銅鹽,制得的銅顆粒為中空球形。本發明的方法能耗低,產品純度高,均勻且分散性好,顆粒尺寸和殼層厚度可通過銅鹽和還原劑的濃度及反應溫度等實驗條件來控制。

電機磁芯用自潤滑絕緣鐵粉的制備方法 861

 0

一種電機磁芯用自潤滑絕緣鐵粉的制備方法,屬于磁性功能材料和粉末冶金技術領域。首先將工業化生產的水霧化鐵粉或還原鐵粉置于磷化液中,在20℃～90℃下攪拌10min～90min,經過濾、洗滌后,再置于皂化液中,在20℃～90℃下攪拌10min～90min,過濾,最后在20℃～150℃烘干得到表面包覆磷酸鹽和硬脂酸鋅、具有自潤滑功能的絕緣鐵粉。本發明的優點在于:工藝簡單、成本低、易形成產業化規模,并直接獲得具有高電阻率、良好潤滑性能和壓縮性能的粉末,在成型時無須再添加任何潤滑劑,就能獲得高性能的鐵粉磁芯,適用于新型、變頻、高頻的電機磁芯。

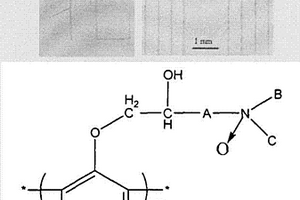

含氧化叔胺側基的水溶性酚醛樹脂的制備及應用 1076

 0

本發明涉及含氧化叔胺側基的水溶性酚醛樹脂及其制備和應用，所述含氧化叔胺側基的水溶性酚醛樹脂的化學結構如下：其中：A為亞甲基、－CH2COO－、－CH2CH2COO－，－C6H5COO－；B為甲基、乙基；C為甲基、乙基；其數均分子量為900－10000，環氧值在0.20－0.55mol/100g之間。本發明的側鏈含有氧化叔胺基團的水溶性酚醛樹脂具有以下特點：(1)易于制備，水溶性良好；(2)樹脂為非離子聚合物，不含金屬離子和鹵離子；(3)由于氧化叔胺基團在140℃以下比較穩定，而在150℃以上易于分解且分解產物沒有氣體，因此可以作為熱敏功能材料；(4)低毒性。

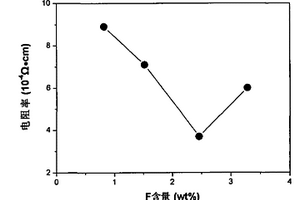

AL、F共摻雜ZNO基透明導電薄膜及其制備方法 985

 0

本發明屬于功能材料領域，涉及一種Al、F共摻雜的ZnO基透 明導電薄膜及其制備方法。其特征是包括以下步驟：1)，首先制作 ZAFO靶材，利用AlF3、Al2O3和ZnO粉體，經過均勻混合后，分別 制成不同F含量的ZAFO靶材；ZAFO靶材中含有0.5～3.0wt％的 Al，0.82～3.28wt％的F，其余為ZnO；2)，將制作好的ZAFO靶材， 安裝在射頻磁控濺射沉積設備真空室內，用機械泵、分子泵把真空室 的真空度抽到壓強小于3×10-3Pa，同時將基片溫度加熱到25℃～ 500℃；通過調節沉積工藝參數，采用射頻磁控濺射在基片上制備 ZAFO透明導電薄膜。本發明簡化了鍍膜工藝，改善了薄膜的導電性 和可見光透過率。

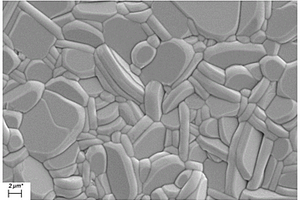

中等介電常數高Q微波介質陶瓷材料及其制備方法 1135

 0

本發明公開了屬于電子功能材料與器件技術領域的一種中等介電常數高Q微波介質陶瓷材料及其制備方法。所述陶瓷材料由BaO、SrO、La₂O₃、TiO₂和Al₂O₃構成，其重量百分比為：0.1％～3.0％BaO、0.1％～8.0％SrO、59％～74％La₂O₃、21％～30％TiO₂、0.1％～7.0％Al₂O₃；所述陶瓷材料的介電常數為39.2～48.6、Q×f值為51600～89900GHz、諧振頻率溫度系數為?0.8～?30.3ppm/℃。與介電常數相近的微波介質陶瓷材料相比，本發明所述微波介質陶瓷材料具有更高的Q×f值和近零的諧振頻率溫度系數，有望用于制作介質諧振器、介質濾波器和微波電容器等高性能微波器件。

氟摻雜Nb3O7(OH) 球形粉體光催化劑的制備方法 722

 0

一種氟摻雜Nb3O7(OH)球形粉體光催化劑的制備方法，屬于功能材料領域。利用氟化銨為摻雜氟源，過硫酸鉀為氧化劑，檸檬酸根為絡合劑，經上述溶液水熱處理五氧化二鈮能夠可控制備F離子摻雜的Nb3O7(OH)球形粉體光催化劑。所獲得的材料作為光催化劑可用于六價鉻Cr(VI)離子的光還原，在污水處理領域具有較好的應用前景。

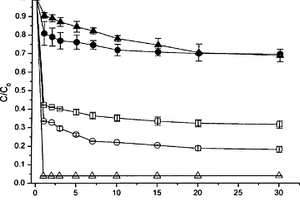

氧化鈰改性赤泥催化劑的制備及其在水處理技術中的應用 897

 0

本發明提供了一種氧化鈰改性赤泥催化劑的制備及其在水處理技術中的應用，屬于水處理技術和環境功能材料領域。氧化鈰改性赤泥催化劑的性狀可為粉末或顆粒，以鋁工業廢物赤泥為主要原料，采用表面負載氧化鈰的方法，提高赤泥催化活性；氧化鈰改性赤泥催化劑可強化臭氧對水中低濃度、高毒性PPCPs類有機污染物的去除。本發明解決了現有催化臭氧氧化技術中催化劑活性差、制備成本高的問題。作為一種水深度處理技術，氧化鈰改性赤泥催化臭氧氧化技術工藝簡單、成本低廉，且對低濃度、高毒性PPCPs類有機污染物的除污染效果好，這些優點有利于氧化鈰改性赤泥催化劑在水處理技術中的高效應用，提高常規水處理技術的凈化效果，為水中低濃度、高毒性PPCPs類有機污染物的凈化提供一種新型、高效、價廉的水處理催化劑和深度處理技術。

儲能用填充型高導熱泡沫碳材料的制備方法 942

 0

本發明涉及儲能用填充型高導熱泡沫碳材料的制備方法，屬于無機功能材料技術領域。采用中間相瀝青進行發泡，獲得泡沫碳生料或半碳化生料，然后制備碳氣凝膠的前軀體溶膠，將溶膠浸漬進入泡沫碳生料或半碳化生料孔隙中，進行老化形成凝膠，然后進行高溫處理，形成碳氣凝膠填充型高導熱泡沫碳材料。1）本發明的方法制備的泡沫碳材料的熱導率提高10%～20%，抗壓強度提高15%～20%；2）相變材料在其中的填充均勻性大大改善；3）熔融態相變材料在泡沫碳中的流動性得到抑制，為變速飛行條件下的相變儲能提供了可能。

利用引晶生長法制備均勻球形鉑顆粒的方法 838

 0

本發明屬于金屬光電功能材料的制備和應用技術領域,特別是涉及利用引晶生長法制備均勻球形鉑顆粒的方法。用金屬鹽還原法制備均勻球形鉑顆粒,這種顆粒是以單分散球形金顆粒(粒徑為2～50nm)作為晶種,引晶生長成粒徑為20～600nm的鉑顆粒。本發明的方法能耗低,產品純度高,均勻且分散性好,顆粒尺寸的大小不僅可借助預先制備的均勻球形金晶種的反應條件加以控制,還可通過鉑鹽和還原劑的濃度來控制。

高效催化氧化苯的AuMnO_x/介孔Fe₂O₃催化劑的制備 1136

 0

一種高效催化氧化苯的AuMnO_x/介孔Fe₂O₃催化劑的制備，屬于功能材料合成領域。首先利用油胺、四氯苯和氯金酸合成均勻單分散的金納米粒子，然后利用十八烯、油胺和油酸及硼烷叔丁胺還原劑合成AuMn納米粒子(平均粒徑為3.5nm左右)，再采用以九水合硝酸鐵為鐵源、以甲苯為溶劑的KIT?6模板法合成meso?Fe₂O₃的合成菱方相meso?Fe₂O₃，最后將上述制備的AuMnO_x納米粒子負載到meso?Fe₂O₃上，在馬弗爐中以1℃/min的速率升溫并保溫，從而制得AuMnO_x/meso?Fe₂O₃催化劑。將所得催化劑用于苯完全氧化反應，具有優良的催化活性。

航空有機玻璃液體灌注膠的制備方法 884

 0

本發明公開了一種航空有機玻璃液體灌注膠的制備方法，有八大步驟。該航空有機玻璃液體灌注膠主要用于航空有機玻璃粘結成型，用來完成雙層或多層航空有機玻璃內部夾入功能材料后的灌注封裝過程。主要特征是：該膠粘劑以甲基丙烯酸甲酯-鄰苯二甲酸二丁酯-甲基丙烯酸為主要成分，在添加劑和固化劑綜合作用下，得到穩定的聚甲基丙烯酸酯膠粘劑，實現良好的膠粘作用；主要優點是膠合航空有機玻璃過程工藝簡單、粘度低、流動性好，無溶劑，毒性小，耐老化性能好，透明度高且膠合強度大，特別適用于航空有機玻璃的粘合封裝。與其它的膠粘劑相比能夠更快的完成固化過程，且不需要加熱等工序，操作方便易行。

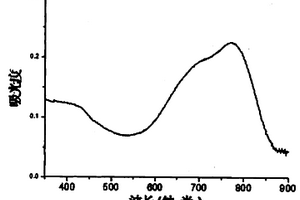

磺化花菁染料/水滑石復合薄膜及其制備方法 1182

 0

本發明公開了屬于有機-無機復合光功能材料技術領域的一種磺化花菁染料與水滑石近紅外吸收與熒光薄膜及其制備方法。其制備方法為:分別配制水滑石膠體溶液和磺化花菁染料的水溶液;用處理后的帶有負電荷的基底在兩種溶液中進行交替組裝后得到磺化花菁染料/水滑石多層復合薄膜。該復合薄膜具有近紅外吸收及熒光特性,將磺化花菁染料與水滑石納米片狀層板進行有序的交替組裝,不僅增強了磺化花菁染料的光熱穩定性,同時實現了其在水滑石層間分子尺度上的均勻分散和高度有序,并且利用水滑石層板的陽離子有序性和定位作用,抑制了花菁染料聚集的產生。

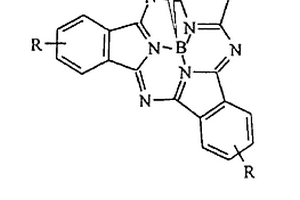

可穩定保存的可溶性亞酞菁 952

 0

本發明屬于有機功能材料技術領域, 特別涉及一 種可穩定保存的可溶性亞酞菁, 其特征在于所述的亞酞菁結構 和Ⅱ所示, 其中R為(CH3)3CCH2O－、CH3CH2O－或CH3CH13O－。

垂直取向類水滑石薄膜及其在結構化催化方面的應用 834

 0

本發明公開了屬于無機功能材料及其可控制備技術領域的一種垂直取向類水滑石薄膜及其制備方法,將其應用于結構化催化氧化硫醇脫臭方面,具有穩定性好,催化效率高,較長的催化壽命且易于再生等特點。本發明通過原位生長法,在純鋁基底上制備得到垂直取向的二元、三元類水滑石薄膜,將得到的類水滑石薄膜在400-500℃煅燒得到復合金屬氧化物薄膜,然后負載磺化酞菁鈷后即為結構化催化劑。該催化劑用于硫醇的催化氧化體現出了很高的催化活性和較長的催化壽命,在石油工業的脫臭方面具有潛在的應用前景。

高溫非晶、微晶軟磁合金 814

 0

本發明屬于金屬功能材料的制備領域。特別是使用在高溫下的非晶、微晶軟磁合金材料的制備。本發明軟磁合金材料的特征在于該FeCoMSiB合金材料的具體化學成分按原子%是Co為10-60at%;M為2.5-8%;Si為6-15at%;B為8-18at%;其余為Fe及少量不可避免的雜質。采用本發明非晶、微晶軟磁合金所制備的合金薄帶與現有技術產品相比較,具高溫軟磁性能好的特點。該非晶、微晶軟磁合金材料產品經晶化退火處理后,其飽和磁感應強度約為1.30T。

聚乙二醇-環辛炔衍生物 880

 0

本發明提供一種通式Ⅰ的聚乙二醇-環辛炔衍生物，其特征在于，所述聚乙二醇-環辛炔衍生物包括PEG、環辛炔端基Q以及在所述PEG與所述環辛炔端基Q之間的連接基團X。這種聚乙二醇-環辛炔衍生物可以與疊氮化合物發生無銅催化的點擊反應，并且具有良好的水溶性，在藥物合成、藥物緩釋、功能材料等方面均有較好的應用前景。本發明還提供了由該活性衍生物與其他聚合物前體共聚得到的凝膠。

立方鈣鈦礦結構單相多鐵材料 1125

 0

一種立方鈣鈦礦結構單相多鐵材料，涉及新型功能材料領域。立方鈣鈦礦結構單相多鐵材料其化學式為BiMn3Fe4O12，其晶體結構為立方鈣鈦礦結構，屬于立方晶系，空間群為IM?3，晶胞參數為其磁結構為共線的G型反鐵磁構型(即在a、b、c三個方向均為反鐵磁耦合)，其鐵電極化方向為< 111> 方向，鐵電極化值為39～220μC/m2，相比同類材料，其鐵電極化值可提高一個數量級以上。

由微晶石墨制備石墨烯的方法 1082

 0

本發明涉及一種由微晶石墨制備石墨烯的方法，屬于功能材料制備領域；本發明通過對微晶石墨進行氧化剝離，再結合抽濾洗滌，離心分離和透析等純化步驟，最后通過還原反應得到高純度的小片石墨烯材料，該方法工藝簡單，操作可控性強，產品質量穩定，可由微晶石墨礦直接作為原材料，來源廣泛，價格低廉，適合大規模生產，制得的高純度小片石墨烯材料，呈片層狀，具有體積蓬松、質量輕、比表面積大的特點，邊緣活性位點多，可用作高效的能源轉換和儲存材料、超輕材料、吸油污材料、光電材料、光催化材料、磁性吸波材料等新型功能材料。

新型多功能皮膚防護材料及其制備方法和用途 795

 0

一種對化學毒劑具有優良催化消解性能的Cu-BTC基負載型生物纖維多功能復合材料及其制備方法，屬于功能材料技術領域。該材料是由生物纖維表面通過共價鍵負載金屬有機骨架化合物Cu-BTC構成，其制備方法：將生物纖維浸入氯乙酸鈉溶液中進行羧甲基化處理后，用蒸餾水沖洗去除未反應的殘留液。將羧基化處理后并洗滌干凈的生物纖維分別在Cu(OAc)2和1，3，5-苯三甲酸的無水乙醇溶液中浸泡，即得。該復合材料具有制備方法簡單，生物相容性好且具有止血、促進傷口愈合、吸濕性和抗菌性，對化學毒劑消解率高、可以循環多次使用。該新型多功能復合材料可作為化學毒劑染毒傷員損傷救治醫用消毒敷料以及軍事裝備上一種透氣、排汗、有效消解化學毒劑的多功能防護材料。

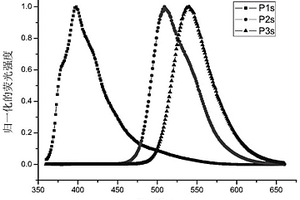

基于苯并噻唑的酰胺類化合物及其制備方法和應用 857

 0

本發明涉及一種基于苯并噻唑的酰胺類化合物及其制備方法。所述化合物的結構如通式(I)所示，其中，R為?H或?OH；n為1?4的整數；R1相同或不同，獨立的選自H、C1?6烷基、C1?6烷氧基、鹵素、?NR3R4、芳基、雜芳基；R2為C1?18烷基、芳基、雜芳基；R3、R4相同或不同，獨立的為H、C1?6烷基、芳基。本發明還涉及所述化合物在有機光功能材料方面的應用。所述化合物能夠發出較強的藍色、綠色或黃色的熒光，可通過配置不同的比例而得到不同顏色的發光，并且可以疊加產生白光。因此將本發明所述的化合物進行混合或摻雜，可以制備得到白光發光材料，能應用于有機白光發光二極管等固態發光材料中。

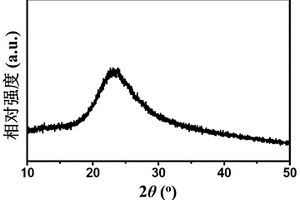

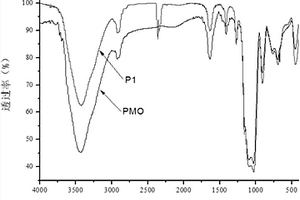

改性有序介孔有機硅材料的應用 809

 0

本發明涉及功能材料領域，公開了改性有序介孔有機硅材料作為吸附材料的應用。該改性有序介孔有機硅材料含有有序介孔有機硅材料、寡聚苯乙烯和式(1)所示的有機硅烷化合物，其中，R1、R2和R3各自獨立地為甲基、甲氧基、乙氧基或氯，R1、R2和R3相同或不同。本發明的改性有序介孔有機硅材料對水中的污染物雙酚A具有較高的吸附性能。

帶有可陽離子聚合官能團的水溶性樹脂及其制備方法 860

 0

本發明屬于光功能材料領域，特別涉及帶有可陽離子聚合官能團的水溶性樹脂及其制備方法。本發明是將N-乙烯基酰胺化合物與可混雜聚合的化合物按照投料摩爾比為1∶99～99∶1投入到反應器中，在惰性氣體保護下，且在引發劑存在下進行共聚反應，反應至所述的N-乙烯基酰胺化合物中的乙烯基雙鍵峰不存在時為反應終點，然后加入阻聚劑并攪拌停止反應；得到具有如下結構的帶有可陽離子聚合官能團的水溶性樹脂。

干性粘結聚噻吩微米管陣列復合膜及制備方法和應用 1076

 0

干性粘結聚噻吩微米管陣列復合膜及制備方法和應用,涉及功能材料制備技術領域。該復合膜是由聚噻吩微米管陣列和致密的導電高分子層復合而成。其制備方法是在室溫下采用一室三電極法聚合得到聚噻吩微米管陣列膜,再在聚噻吩微米管陣列膜的背面聚合得到致密的導電高分子層,然后溶去模板,清洗后收集于固體表面,自然干燥后得到高粘結強度的聚噻吩復合膜干性粘結劑。該聚噻吩微米管陣列復合膜與親水性固體表面(如玻璃,云母等)粘結時,其粘附力在水平方向上達到105-184牛頓/平方厘米,垂直方向上32-88牛頓/平方厘米;可運用于爬壁功能機器人,各種物件的干性縫合,以及顯示屏和電子元件的懸掛與固定場合。
