上海上海有色金屬加工技術理論與應用

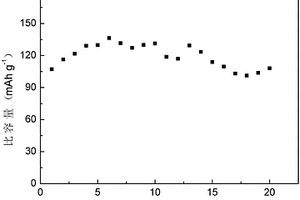

納米氧化鋅包覆的硅酸錳鋰正極材料的制備方法 767

 0

本發明屬于二次鋰離子電池關鍵材料技術領域，提供了一種納米氧化鋅包覆的硅酸錳鋰正極材料的制備方法。以一定顆粒尺寸的硅酸錳鋰為核，加入到利用溶膠凝膠法制備γ-LiAlO2的溶膠中，形成凝膠體系，空氣中焙燒形成核殼結構的硅酸錳鋰/γ-LiAlO2復合電極。之后采用化學氣相沉積法在硅酸錳鋰/γ-LiAlO2復合電極表面鍍一層納米氧化鋅。本發明將納米氧化鋅、γ-LiAlO2和硅酸錳鋰材料的優點相結合，制備的鋰離子電池具有高比容量、優異的循環穩定性、極高的一致性，對硅酸系正極材料的應用產生一定的促進作用。

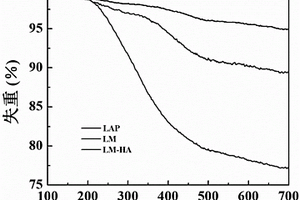

透明質酸修飾的氨基化鋰皂石納米顆粒及其制備和應用 1039

 0

本發明涉及一種透明質酸修飾的氨基化鋰皂石納米顆粒及其制備和應用，氨基化鋰皂石納米顆粒為(3-氨基丙基)二甲基乙氧基硅烷修飾的鋰皂石，納米顆粒中透明質酸的質量分數為17.17-19.09％。制備方法包括：在鋰皂石表面修飾上(3-氨基丙基)二甲基乙氧基硅烷，得到氨基化鋰皂石；再通過胺基與羧基的共價作用，在氨基化鋰皂石表面接上透明質酸，得到透明質酸修飾的氨基化鋰皂石納米顆粒。本發明提高了納米顆粒的穩定性和生物相容性，同時對CD44受體高表達的癌細胞具有特異性的靶向作用，可應用于靶向輸送抗癌藥物；制備方法簡單，反應條件溫和，易于操作，具有產業化實施的前景。

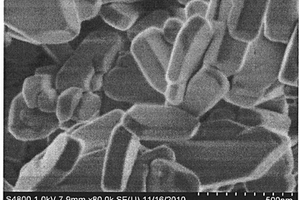

石墨烯/氧缺位鈦酸鋰復合材料的制備方法 896

 0

本發明公開了一種石墨烯/氧缺位鈦酸鋰復合電極材料的制備方法，首先將二氧化鈦與去離子水按照一定比例在攪拌下混合得到懸浮液；將氫氧化鋰溶解在去離子水中得到氫氧化鋰水溶液；將氫氧化鋰水溶液與二氧化鈦懸浮液混合；再將上述混合溶液與氧化石墨烯溶液混合，攪拌的狀態下球磨得到前驅液，噴霧干燥；將干燥后的產品在真空下高溫煅燒制得具有氧缺位的藍色鈦酸鋰。本發明以石墨烯作為還原劑在高溫煅燒過程中促進鈦酸鋰中氧缺位的產生，有效的提高了鈦酸鋰的電導率，制得的產品粒徑均勻，形貌統一，具有較為穩定的充放電性能，并且工藝簡單，易于大規模生產。

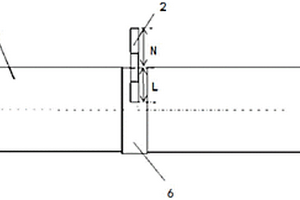

卷繞式圓柱形鋰離子電池極片結構 1007

 0

本實用新型涉及一種鋰離子電池極片結構,正極片和負極片極耳分別位于卷芯的不同端,外極耳是卷芯與鋼殼電流傳遞的載體，內極耳是極片與極耳的連接,焊接在正負極片上未涂覆活性材料的銅制或鋁制基材上的內極耳長L與鋰離子電池極片寬度W的比值L/W在20％～45％之間。本實用新型在外極耳長度不變的前提下，降低內極耳的長度，對10370～26650等不同高度圓柱形鋰離子電池參數計算，通過優化極耳與極片位置結構來改善鋰離子電池的重物沖擊性能，提升鋰離子電池安全性能，同時降低極耳長度，節約一定生產成本。

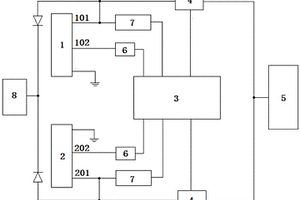

用于全站儀的鋰電池保護模塊 1159

 0

本實用新型涉及一種用于全站儀的鋰電池保護模塊，包括：微處理單元，微處理單元具有多組信號輸入端與多組信號輸出端；兩組鋰電池，所述鋰電池分別具有電壓輸出端與熱敏電阻端，所述電壓輸出端分別經過一電壓跟隨模塊與所述微處理單元信號輸入端電性連接，所述熱敏電阻端分別經過一驅動電路與所述微處理單元信號輸入端電性連接；兩個開關模塊，所述開關模塊分別具有電壓輸入端、控制信號輸入端與電壓輸出端，所述兩個開關模塊的電壓輸入端分別與所述兩組鋰電池的電壓輸出端電性連接，所述控制信號輸入端分別與所述微處理單元信號輸出端電性連接，所述電壓輸出端均與全站儀的電源接口電性連接。本實用新型實現了對全站儀鋰電池的智能化自動保護。

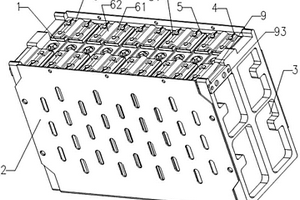

焊接型鋰離子電池模塊 949

 0

本實用新型提供一種焊接型鋰離子電池模塊，包含：通過串聯或并聯連接的若干鋰離子電池單體，每個鋰離子電池單體上通過正、負極鉚釘鉚接焊接周轉面，連接跨接片分別與相鄰兩個鋰離子電池單體的焊接周轉面通過焊接連接，以實現相鄰兩個鋰離子電池單體之間的串聯或并聯連接。本實用新型中，各個鋰離子電池單體之間的串聯或并聯通過焊接方式實現，能有效提高鋰離子電池單體及鋰離子電池模塊的體積比能量，并且能提高鋰離子電池模塊連接內阻的一致性，延長循環使用壽命。

三元鋰制粉網帶輸送機 1145

 0

本實用新型的實施例涉及一種三元鋰制粉網帶輸送機，包括：在三元鋰制粉網帶輸送機的表面上設置金屬網帶，金屬網帶沿三元鋰制粉網帶輸送機的運行方向設置成一圈；驅動裝置設置在金屬網帶的內側，驅動裝置驅動金屬網帶做循環運動；水冷管路，在金屬網帶內側設置水冷管路，水冷管路沿金屬網帶貼合設置。本實用新型的實施方式，在三元鋰制粉網帶輸送機上加裝了水冷管路，通過對于金屬網帶進行冷卻，從而間接對于熔鹽進行冷卻，達到了本實用新型的實施例中的三元鋰制粉網帶輸送機，在輸送三元鋰熔鹽的過程中就可以進行冷卻的網帶輸送機，以此來減少三元鋰熔鹽的冷卻時間，提高了三元鋰制粉的效率。

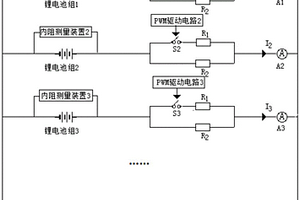

鋰電池組并聯供電時各支路電流的補償方法 820

 0

本發明涉及一種鋰電池組并聯供電時各支路電流的補償方法，屬于鋰電池領域。一種鋰電池組并聯供電時各支路電流的補償方法，在由若干鋰電池組并聯組成的鋰電池組供電電路的每條支路上串聯一個兩電阻并聯電路，并且在兩電阻并聯電路的其中一條支路上串聯有高頻開關，在每個鋰電池組上并聯一個內阻測量裝置；所述高頻開關的通斷由PWM驅動電路控制；所述內阻測量裝置實時測量鋰電池組內阻的阻值并反饋給PWM驅動電路，從而使得PWM驅動電路選擇合適的占空比。本發明可有效補償鋰電池組內阻變化引起的電流變化，保持各支路電流相等。

磷酸鐵錳鋰/石墨烯/碳復合材料及制備方法和應用 914

 0

本發明屬于鋰離子電池技術領域，具體涉及一種磷酸鐵錳鋰/石墨烯/碳復合材料及其制備方法和應用。首先制備出磷酸鐵錳鋰/石墨烯復合材料，然后和蔗糖混合后在惰性氣體中煅燒即得磷酸鐵錳鋰/石墨烯/碳復合材料，所得材料的顆粒表面被碳層均勻包覆，顆粒粒徑小于100nm，且粒徑大小可控；其中，磷酸鐵錳鋰為LiFexMn1-xPO4，0< x< 1。該磷酸鐵錳鋰/石墨烯/碳復合材料可制備非水電解質的電化學器件，所述非水電解質的電化學器件由正極膜、負極膜、介于兩者之間的隔膜及含有陰陽離子并具有離子導電性的電解質組成，其中，所述正極部分采用磷酸鐵錳鋰/石墨烯/碳復合材料。本發明方法成本低、環境友好，并且制備出的磷酸鐵錳鋰/石墨烯/碳復合材料粒徑均一，結晶度高；同時材料具有較高的比容量和優異的倍率性能。

包覆型鋰離子篩及其制備方法 834

 0

本發明公開了一種制備包覆型鋰離子篩的方法，包括如下步驟：S01：將錳鹽在空氣氣氛下煅燒2?10h得到Mn₂O₃；S02：將Mn₂O₃和鋰鹽混合研磨，100?200℃高壓反應釜中反應36?72h，得到產物LiMnO₂；其中，Mn₂O₃和鋰鹽中Li/Mn的摩爾配比為1～10：1；S03：在金屬包覆試劑中加入0.5?5g LiMnO₂超聲2?10h，干燥6?24h，后置于400?600℃溫度下煅燒2?10h，得到氧化物包覆的Li_1.6Mn_1.6O₄鋰離子吸附劑；其中，所述金屬包覆試劑與LiMnO₂摩爾比為0.01?0.08：1；S04：將所述氧化物包覆的Li_1.6Mn_1.6O₄鋰離子吸附劑進行酸化處理，酸化處理產物經洗滌干燥后即得到包覆型鋰離子篩。本發明的包覆型鋰離子篩晶胞結構更加穩定，解決了傳統HMn₂O₄鋰離子篩易溶損的難題，可多次重復循環使用。

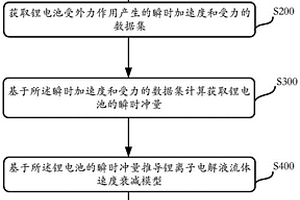

鋰離子電池性能分析預測方法、存儲介質及電子設備 912

 0

本發明提供一種鋰離子電池性能分析預測方法、存儲介質及電子設備，所述方法包括：鋰電池準二維模型中增加對流作用引起的鋰離子通量，以更新所述鋰電池準二維模型中的液相傳質方程和液相電勢方程；獲取鋰電池受外力作用產生的瞬時加速度和受力的數據集；基于所述瞬時加速度和受力的數據集計算獲取鋰電池的瞬時沖量；基于所述鋰電池的瞬時沖量推導鋰離子電解液流體速度衰減模型；基于所述鋰離子電解液流體速度衰減模型、更新的所述液相傳質方程和液相電勢方程獲取鋰離子電池內部各個物理量的數值的數據集。本發明可以更準確的對特殊工況下鋰電池的狀態做出預測及判斷，更適用于如電車鋰電池等動態便攜式電池的狀態監控。

金屬硼氧酸鹽修飾鋰離子電池電極復合材料及其制備方法 1177

 0

本發明公開金屬硼氧酸鹽修飾鋰離子電池電極復合材料及其制備方法。所述金屬硼氧酸鹽修飾的鋰離子電池電極復合材料，包括金屬硼氧酸鹽和鋰離子電池電極材料，所述鋰離子電池電極材料為鋰離子電池正極材料或鋰離子電池負極材料；所述電極復合材料中金屬硼氧酸鹽的質量比例為0.1%?30%；所述金屬硼氧酸鹽通式為A_xB_yOz，其中A為金屬元素Li、Na、K、Mg、Ca、Al、Sr、La、Ti、Zr、Nb、Fe中的一種或多種，0<x<10，0<y<10，0<z<10。

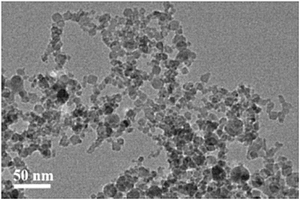

組成可控的鈦酸鋰/二氧化鈦納米復合顆粒、制備方法及其應用 963

 0

本發明涉及新能源材料領域，具體涉及一種鋰離子電池負極材料及其制備方法和應用。一種組成可控的鈦酸鋰/二氧化鈦納米復合顆粒，制備所述的鈦酸鋰/二氧化鈦納米復合顆粒的前驅體中，鈦酸鋰為Li4Ti5O12與Li2TiO3的混相，二氧化鈦為銳鈦礦相和金紅石相組成的混相；所述的組成可控的鈦酸鋰/二氧化鈦納米復合顆粒的粒徑為10～40nm，形貌呈鏈狀結構。本發明發揮鈦酸鋰與二氧化鈦的協同作用，鈦酸鋰保證了復合材料的倍率性能，二氧化鈦的存在提高了材料的比容量，且與鈦酸鋰形成顆粒界面提供額外的儲鋰空間，保證了材料的高倍率性能和高電化學活性，應用于鋰離子電池負極材料中具有可觀前景。

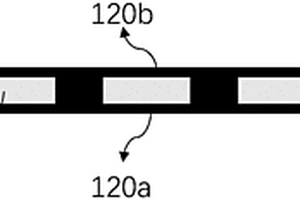

鋰電池集流體 1048

 0

本實用新型公開了一種鋰電池集流體，所述鋰電池集流體包括多孔金屬箔以及覆蓋在多孔金屬箔上下表面的具有電阻正溫度效應的材料層，所述多孔金屬箔為鋁箔、銅箔、涂炭鋁箔或涂炭銅箔，所述具有電阻正溫度效應的材料層由至少一種聚合物材料和至少一種導電材料組成，所述覆蓋在多孔金屬箔上下表面的具有電阻正溫度效應的材料層部分嵌入所述多孔金屬箔的孔內。該鋰電池集流體具有內部界面結合特性優異、與鋰電池正負極材料接觸電阻低、結合強度高的特點，可以有效地提高鋰電池的循環性能，同時還可以對鋰電池進行主動熱管理，有效防止鋰電池熱失控，從而提高鋰電池的安全性能。

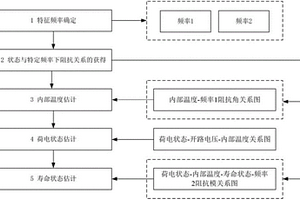

鋰離子電池的多狀態解耦估計方法 718

 0

本發明涉及一種鋰離子電池的多狀態解耦估計方法，包括以下步驟：1)根據溫度-阻抗譜實驗和壽命-阻抗譜實驗，選定鋰離子電池內部溫度估計的頻率f1和對應的阻抗角以及壽命估計的頻率f2和對應的阻抗模；2)根據阻抗角估計鋰離子電池的內部溫度；3)根據內部溫度和鋰離子電池的開路電壓進行荷電狀態的估計；4)根據阻抗模、內部溫度和荷電狀態估計鋰離子電池的電池壽命。與現有技術相比，本發明具有便于解耦、多狀態估計、計算復雜度低等優點。

鉭酸鋰晶體基片的黑化處理方法 777

 0

一種鉭酸鋰晶體基片的黑化處理方法，采用氟化物材料與待處理的鉭酸鋰晶體基片充分接觸，在非氧化性還原性氣氛中，在450℃～600℃對鉭酸鋰晶體基片進行還原熱處理，熱處理時間為5-24小時。本發明獲得的黑化鉭酸鋰晶體基片的體電阻率為109～1012Ωcm。本發明方法具有簡單可靠、易操作、獲得的鉭酸鋰晶體基片的電阻率的重復性好、成本低，適合批量生產的優點。

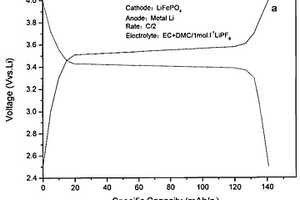

高導電性磷酸亞鐵鋰電池正極材料的合成方法 980

 0

本發明屬于電化學技術領域,具體為一種磷酸亞鐵鋰正極材料的合成方法本方法是將原來合成方法中的磷源磷酸銨鹽改用磷酸酐,合成過程包括原料混合、干燥、球磨、煅燒及脫水等步驟。本發明在原料混合中不加入任何溶劑,使原料的混合變得簡單易行,干燥過程也方便很多。按本發明合成的磷酸亞鐵鋰電池正極材料,用于制備鋰離子電池,具有比容量較高、充放電平臺長、安全性能優良和循環周期長等特性。裝配得到的鋰/鋰離子電池,以0.5C速率充放電,其容量為140MAH/G;100次以上基本沒有衰減現象出現。

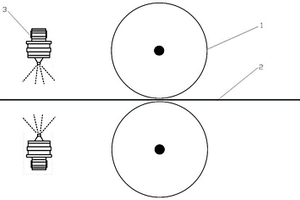

鋰電池負極極片及其制備方法 1023

 0

本發明公開了一種鋰電池負極極片及其制備方法，該鋰電池負極極片，包括鋰電池負極極片本體及惰性鋰層，惰性鋰層位于鋰電池負極極片本體的上表面上；一種鋰電池負極極片的制備方法，包括以下步驟：1)配制含惰性鋰粉的懸濁液；2)將鋰電池負極極片本體放置在碾壓機的傳輸路徑上，在進入碾壓機之前，分別通過噴頭向鋰電池負極極片本體的上下表面上噴涂含惰性鋰粉的懸濁液，后進行碾壓，得到預鋰化的極片；3)將預鋰化的極片在真空烘箱中加熱8～26h，去除有機溶劑，得到鋰電池負極極片。本發明的優點是由于鋰電池負極極片本體上設有惰性鋰層，彌補首次充放電過程中消耗的鋰，提高了鋰電池的首次庫倫效率，提高鋰電池電池性能。

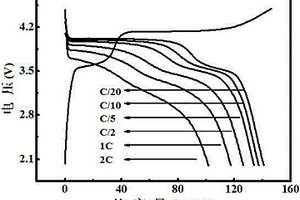

高倍率磷酸鐵鋰/石墨烯復合正極材料的制備方法 919

 0

本發明涉及一種磷酸鐵鋰/石墨烯復合正極材料的制備方法，主要通過聚合物輔助的一步溶劑熱反應得到磷酸鐵鋰/石墨烯復合物。該制備方法包括：（1）將石墨烯與輔助聚合物分散在溶劑中，配成懸濁液，磷酸、氫氧化鋰分別配置成溶液，向懸濁液中順序滴加磷酸，氫氧化鋰的溶液得到附著在石墨烯表面的磷酸鋰懸濁液；（2）向上述懸濁液中加入可溶性亞鐵鹽和抗氧化劑，然后轉移到反應釜中進行溶劑熱反應；（3）經過分離、洗滌、干燥之后得到復合物與有機碳源混合，在惰性氣氛下高溫熱處理之后得到磷酸鐵鋰?石墨烯復合正極材料。通過這種方法得到復合正極材料中磷酸鐵鋰與石墨烯充分復合，材料具有極好的倍率性能，能夠用于鋰離子動力電池正極材料。

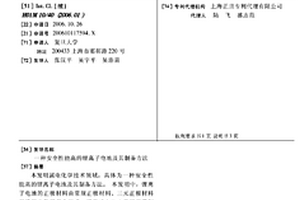

安全性能高的鋰離子電池及其制備方法 1156

 0

本發明屬電化學技術領域,具體為一種安全性能高的鋰離子電池及其制備方法。本發明中,鋰離子電池的正極材料由常規正極材料、三元正極材料和磷酸亞鐵鋰混合組成,鋰離子電池由常規工藝制備獲得。本發明安全性能高的鋰離子電池的制備方法簡單,很容易實現,原料來源廣,成本低。所得到的鋰離子電池具有良好的耐過充性能等優點。該種鋰離子電池可以作為各種小的電子器件和大的電動工具的動力電源。

鋰離子電池用正極活性物質及其制備方法 946

 0

本發明為一種鋰離子電池用正極活性物質及其制備方法。一種鋰離子電池用正極活性物質，是硫摻雜的磷酸鐵鋰和碳的復合物，硫離子部分取代磷酸鐵鋰晶體中的氧離子位置，其主要成分可以由LiFePO4-xSx/C表達，其中0＜x≤4。所述的物質以鋰源、亞鐵源、磷源、碳源以及硫化鋰為原料通過高溫固相法制備。本發明的鋰離子電池用正極活性物質具有阻抗小、倍率性能高、循環性能好等特點。

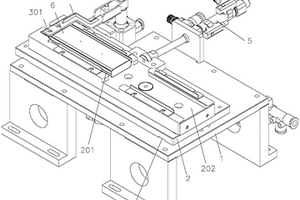

鋰電池焊接機構 1081

 0

本實用新型涉及鋰電池設備技術領域，尤其是涉及一種鋰電池焊接機構，所述鋰電池的一端具有向外凸出的極耳，包括機架、工作平臺和壓板，所述工作平臺設置在所述機架上，所述工作平臺上設置有用于放置鋰電池的第一定位槽，所述機架上設置有第一驅動機構，所述壓板設置在所述第一驅動機構的輸出端，所述第一驅動機構用于帶動所述壓板壓在或者松脫所述鋰電池的極耳，從而實現所述鋰電池的極耳被限制或者松脫在所述工作平臺，本實用新型鋰電池焊接機構在使用時，由第一定位槽對鋰電池進行定位，再由第一驅動機構控制壓板將鋰電池的極耳和PCB板進行限制在工作平臺上，最后使得焊接機器人能夠對鋰電池的極耳和PCB板進行焊接，降低工作人員的勞動強度。

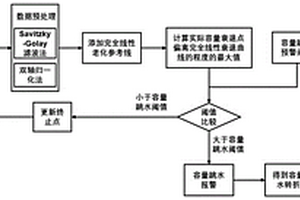

基于幾何特征融合決策的鋰電池容量跳水轉折點識別方法 842

 0

本發明涉及一種基于幾何特征融合決策的鋰電池容量跳水轉折點識別方法，包括以下步驟：1)在線獲取待識別鋰電池的容量衰退曲線，并進行平滑去噪和雙軸歸一化處理，得到歸一化后的鋰電池容量衰退曲線；2)連接歸一化后的鋰電池容量衰退曲線上的起始點C1和終止點C2形成一條完全線性的老化參考線C1C2；3)計算歸一化后的鋰電池容量衰退曲線上的點偏離老化參考線的程度，并比較偏離最大值與容量跳水預警閾值β，實時判斷是否發生容量跳水；4)當發生容量跳水時觸發鋰電池容量跳水預警，并以此偏離程度最大值對應的點作為識別出的鋰離子電池容量跳水轉折點。與現有技術相比，本發明具有準確識別、自動化批量處理等優點。

親水性磺酸鋰三元共聚物及其制備方法 715

 0

一種親水性磺酸鋰三元共聚物及其制備方法，所述親水性磺酸鋰三元共聚物為包含了由偏氟乙烯單體組成的聚偏氟乙烯結構單元、由乙烯基吡咯烷酮單體組成的乙烯基吡咯烷酮結構單元和全氟乙烯基醚磺酸鋰結構單元的共聚物；制備方法包括：在反應裝置中，分別加入偏氟乙烯單體、乙烯基吡咯烷酮單體和全氟乙烯基醚磺酸鋰以及引發劑，采用聚合反應法一步共聚制成。本發明保留了聚偏氟乙烯的結構優勢并克服了存在的缺陷，提高了化學穩定性；通過引入離子高效傳輸結構單元，優化了鋰離子的傳輸效率并提高了鋰電池的離子電導率，能降低電池充電過程中的極化，提高充放電性能；通過引入親水基團改善親水性，增加了電解液的吸附能力和鋰離子的遷移速率。

富鋰錳基厚電極的制備方法 796

 0

本發明涉及一種富鋰錳基厚電極的制備方法。該方法包括如下步驟：將糖類前驅體和鋰、錳、鎳、鈷、鉻以及鐵無機鹽按一定比例溶于水中，形成均一溶液；將所得溶液在預熱好的管式爐或馬弗爐中進行兩步加熱反應，得到多孔片狀富鋰錳基正極材料；將所得多孔片狀富鋰錳基正極材料與碳納米管共混、抽濾、干燥得到富鋰錳基厚電極。與傳統富鋰錳基正極的制備方法相比，本發明制備的二維多孔片具有更大的比表面積，帶來更好的電解液浸潤性，并有效縮短離子的遷移路徑。同時，碳納米管的交織網絡保證完善的電子傳導。本發明制備的富鋰錳基厚電極電子電導率、離子電導率顯著提升，倍率性能突出。

應用銅離子/石墨烯改善磷酸鐵鋰電化學性能的方法 1156

 0

應用銅離子/石墨烯改善磷酸鐵鋰電化學性能的方法。一種具有銅離子/石墨烯復合層的磷酸鐵鋰的制備方法，其特征在于，首先配制200mL含氧化石墨烯0.01g、硫酸銅0.08g、的混合水溶液；然后在混合水溶液中加入2g覆碳磷酸鐵鋰粉末，在攪拌速度為180轉/min條件下攪拌2min；將反應后的磷酸鐵鋰粉末經水洗去除未反應完全的游離金屬離子、抽濾，置于?0.08MPa的真空干燥箱中真空干燥，得到具有銅離子/石墨烯復合層的磷酸鐵鋰。本發明操作過程和工藝簡單，復合層生成過程中無需添加有機溶劑、表面活性劑、還原劑和氧化劑，生產成本低。同時，本發明原子級的化學還原置換反應附著與簡單的機械混合相比，有著更高的結合度和均一性，從而可明顯提高磷酸鐵鋰的倍率放電性能和循環穩定性。

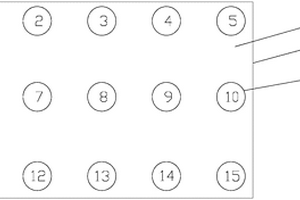

鋰離子電池內部應力分布及變化的測試方法 1087

 0

本發明公開了一種鋰離子電池內部應力分布及變化的測試方法，包括以下步驟：1)準備多個卷芯，在每個卷芯對應隔膜上多個位置處設有壓力測試紙；2)得到鋰離子電池；3)將鋰離子電池依次進行充放電循環測試操作，停止循環性能測試，取下鋰離子電池；4)對循環測試操作后的鋰離子電池進行拆解，取出壓力測試紙，記錄不同預設循環次數時壓力測試紙的壓力值；5)將不同預設循環次數時得到的壓力值進行數據統計。本發明的優點是由于在卷芯的最外側隔膜上設有多個壓力測試紙，將多個位置處的壓力值進行記錄，得出多個位置處應力隨循環次數的變化數據統計，得到應力與電化學衰減性能之間關系，可以分析鋰離子電池的失效原因。

基于石墨烯的鋰離子電池電極及其制備方法 862

 0

本發明公開了一種基于石墨烯的鋰離子電池電極及其制備方法。所述鋰離子電池電極包括基體和含有石墨烯的電極材料涂層。本發明能將石墨烯更有效簡便的分散在電池材料中，利用石墨烯導電特性并使其導電性得到充分發揮，以此使電極材料的性能得到更充分更有效的發揮，提高的鋰離子電池電極整體均一性和批次一致性，極大的改善了鋰離子電池的各項性能。本發明提供的鋰離子電池電極電子電導率高、鋰離子擴散系數大，且其制備方工藝簡單，很容易實現產業化及連續化生產。

鋰離子電池錳釩復合正極的制備方法 806

 0

本發明公開了一種鋰離子電池錳釩復合正極的制備方法，包括如下步驟：稱取草酸鋰、五氧化二釩、磷酸二氫銨、二氧化錳、炭黑，混合后加入占混合物質量百分比3-5%的氧化釓，經過高溫處理得到摻雜釓的錳酸釩鋰；以N-甲基吡咯烷酮為溶劑配置正極漿料；正極涂布得到正極片。本發明制備的鋰離子電池錳釩復合正極，采用了摻雜釓的錳酸釩鋰材料，采用特定的材料配比，因此在具有高比容量的同時，循環穩定性能好，用于鋰離子電池時，比容量高，使用壽命長。

鋰離子電池正極材料的制備方法 1063

 0

本發明涉及一種鋰離子電池正極材料的制備方法，首先是將氫氧化鋰，磷酸，硫酸亞鐵按以下元素的摩爾比Li∶P∶Fe＝3∶1∶1，分別用去離子水溶解，氫氧化鋰和磷酸先混合形成白色乳液，然后加入硫酸亞鐵溶液形成淡綠色乳液，攪拌均勻后放入高壓反應釜中，在180℃下保溫2-12h生成磷酸鐵鋰，利用葡萄糖為碳源，通過碳熱還原法合成磷酸鐵鋰/碳，即為產品。與現有技術相比，本發明制備方法簡單，容易控制，成本較低，由此得到的磷酸鐵鋰/碳粉體顆粒平均粒徑細小，大約為250-400nm，顆粒分布均勻，電池性能優越，首次充放電比容量為146.7mAh/g。
