遼寧沈陽有色金屬冶金技術理論與應用

無取向高硅電工鋼薄帶及其制備方法 1160

 0

一種無取向高硅電工鋼薄帶及其制備方法，屬于冶金技術與材料科學領域。其化學成分按重量百分比為Si4.5～7.0%，Cr2.0-5.0%，Al0.06～1.0%，Mn0.3～0.8%，N≤0.005%，S≤0.004%，P≤0.02%，O≤0.003%，C≤0.005%，余量為Fe，薄帶厚度0.35mm-0.5mm。按以下步驟制備：首先無取向高硅鋼在真空冶煉爐中進行冶煉；然后進行雙輥薄帶鑄軋；澆鑄溫度1420℃～1460℃，鑄帶厚度1.0～1.5mm；鑄帶在800℃～1100℃進行熱軋，熱軋帶厚度為0.8-1.0mm；然后進行酸洗，酸洗后薄帶預熱400℃～700℃進行溫軋；最后進行退火。本發明高硅電工鋼薄帶在添加Cr元素后使高硅鋼鑄帶加工性能明顯提高，其鐵損值與現有高硅鋼產品的鐵損水平相當，磁感應強度則高于現有產品0.03T以上。該制備方法工藝簡單，能耗低，成材率高，產品磁性能優良。

浸鈷細菌的選育方法 692

 0

一種浸鈷細菌的選育方法，屬生物冶金技術領域。本發明的方法按以下步驟進行：在硫化銅鈷礦山的礦坑水中采集嗜酸浸礦菌菌液；將嗜酸浸礦菌菌液接種獲得培養后細菌，稀釋獲得接種菌液；將接種菌液馴化后獲得馴化菌液；將馴化菌液制成選育溶液，再制備成無鐵選育溶液，無鐵選育溶液中加入硫化鈷礦進行無鐵選育；重復無鐵選育，將無鐵選育溶液靜置至固體沉淀，然后過濾去除液體，獲得的細菌放入9K培養基中制成細菌濃度為108cell/mL的菌液，獲得選育的浸鈷細菌。本發明獲得的浸鈷細菌是一種適應礦床環境的高活性、高效益的浸礦菌，對進一步開發利用鈷資源和增加鈷產量具有重要的經濟和戰略意義。

連續成形鋅及鋅合金管材或棒材或線材的制備方法 810

 0

本發明涉及冶金技術領域，具體涉及一種連續成形鋅及鋅合金管材或棒材或線材的制備方法。首先將鋅或鋅合金制備成金屬熔體；然后將連續鑄擠機的鑄擠輪和槽封塊預熱，將金屬熔體通過流槽澆注到鑄擠輪與槽封塊形成的型腔中，鑄擠輪的轉速設置為8～15r/min，鑄擠時向鑄擠輪和鑄擠靴通水冷卻，冷卻水的流量為10～20L/min，使在擋料塊前端的金屬熔體凝固時溫度在180～250℃，制備出的鋅或鋅合金棒線材直接卷曲成盤；本發明的制備方法，將鋅或鋅合金熔體的鑄造與擠壓工藝進行一體化與連續化，實現真正意義上的低成本和短流程。

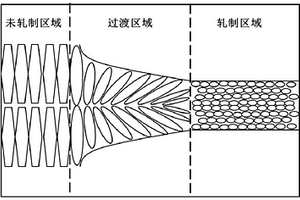

通過定向再結晶制備強{100}面織構電工鋼薄帶的方法 850

 0

本發明屬于冶金技術領域，涉及一種通過定向再結晶制備強{100}面織構電工鋼薄帶的方法，化學組成及其重量百分比為Si：1.5～3.5％，C：0.002～0.01％，Mn：0.15～0.35％，Al≤0.005％，S：0.0025～0.005％，其余為Fe和不可避免的雜質元素?；陔p輥薄帶連鑄獲得顯著{100}柱狀晶凝固組織無取向硅鋼鑄帶，對鑄帶局部區域進行冷軋，之后利用定向再結晶可調控晶粒形態及晶粒取向的優勢，控制{100}<0vw>柱狀晶選擇長大，使未軋制區域的{100}柱狀晶凝固組織吞并冷軋組織，最終獲得強{100}面織構電工鋼薄帶。本發明工藝流程短且制備方法簡單，對高性能電工鋼薄帶的短流程綠色化制備具有重要意義。

逆向回填式攪拌摩擦點焊方法 901

 0

本發明的一種逆向回填式攪拌摩擦點焊方法，屬于技術焊接領域。采用逆向回填式攪拌摩擦點焊工具進行，攪拌針、套筒及壓緊環端面處于同一個水平面，三者整體下壓至被焊板材上表面，壓緊焊接工件，旋轉攪拌針和套筒，套筒轉速ω1，攪拌針轉速ω2逆向旋轉，ω1＜ω2，預熱焊接工件表面，套筒旋轉向下扎入上側被焊板材，同時攪拌針逆向旋轉向上回抽至套筒旋轉至扎入下側被焊板材表面，金屬擠入套筒空腔內；套筒、攪拌針同時變轉向，將套筒空腔內塑性金屬回填至上側被焊板材上表面；二者均回歸至上側被焊板材上表面停止旋轉，完成焊接獲得焊件。該方法大幅降低焊接過程熱輸入且提高攪拌區與熱機影響區界面冶金結合，同時減小試板焊后殘余應力與變形。

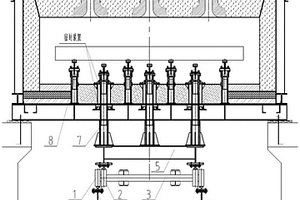

設有緊湊型步進機械結構的加熱爐 726

 0

本發明屬于冶金行業軋鋼加熱爐技術領域，具體提供一種設有緊湊型步進機械結構的加熱爐，包括步進式加熱爐本體和多個緊湊型步進機械結構，緊湊型步進機械結構包括升降單元和平移單元，升降單元包括斜軌座、升降滾輪、升降軸和升降驅動設備，平移單元包括平移滾輪、平移框架和平移驅動設備，2個升降滾輪分別轉動連接在升降軸的兩端，2個升降輪與斜軌座匹配，升降驅動設備與升降軸連接；2個平移滾輪分別轉動連接在2個升降滾輪內側的升降軸上，2個平移滾輪與平移框架的下表面匹配，平移驅動設備與平移框架連接。本發明實現達到降低設備成本、壓縮設備結構空間，便于安裝維護，簡化土建施工，設備故障率低，降低維護成本的目的。

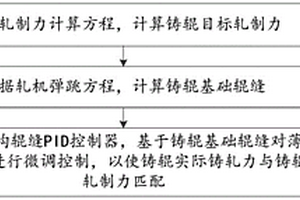

薄帶連鑄中鑄輥鑄軋力及輥縫的控制方法及裝置 753

 0

本申請公開了一種薄帶連鑄中鑄輥鑄軋力及輥縫的控制方法及裝置，涉及冶金技術領域，可以解決目前在薄帶連鑄中鑄輥鑄軋力及輥縫的控制時，導致產品生產的穩定性差，且容易出現嚴重的裂紋甚至斷帶的技術問題。其中方法包括：根據軋制力計算方程，計算鑄輥目標軋制力；根據軋機彈跳方程，計算鑄輥基礎輥縫；利用雙層結構輥縫PID控制器，基于鑄輥基礎輥縫對薄帶連鑄中的輥縫進行微調控制，以使鑄輥實際鑄軋力與鑄輥目標軋制力匹配。能夠達到根據設備不同時間段的不同狀態，以及不同的鑄帶厚度，自動控制鑄輥輥縫以及鑄軋力，實現穩定澆鑄，保證成帶效果，最大程度上減小鑄輥相關參數波動，穩定成帶，提高鑄帶質量的目的。

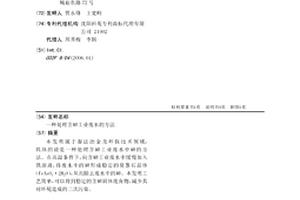

處理含砷工業廢水的方法 1091

 0

本發明屬于濕法冶金及環保技術領域，具體的說是一種處理含砷工業廢水中砷的方法。在高溫條件下，向含砷工業廢水中緩慢加入鐵溶液，將廢水中的砷形成穩定的臭蔥石晶體（FeAsO4·2H2O），從而除去廢水中的砷。本發明工藝簡單，可以得到穩定的含砷固體廢棄物，減少其對環境造成的二次污染。

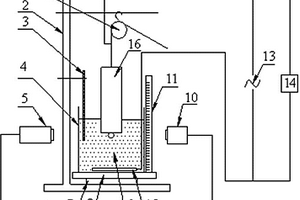

動態觀測模擬電渣重熔過程熔滴行為的裝置及方法 1092

 0

一種動態觀測模擬電渣重熔過程熔滴行為的裝置及方法，屬于冶金技術領域，裝置包括石英燒杯、絕緣支架、調壓器、紅外熱成像儀和高速照相機；石英燒杯和刻度尺位于平臺上；上橫梁上懸掛定滑輪裝置，伍德合金圓棒懸掛在繩索或動橫梁上；伍德合金圓棒與調壓器連接，下部插入導電溶液內；紅外熱成像儀和高速照相機與伍德合金圓棒底端相對。方法為：（1）對伍德合金圓棒插入導電溶液的深度進行調節；施加電流；（2）伍德合金圓棒底端形成熔滴進而滴落；（3）對熔滴的滴落過程進行實時動態拍攝；（4）觀測熔滴形成及滴落過程中的渣池溫度分布。本發明的裝置和方法可以清晰詳細地觀察電極熔化末端熔滴形成及滴落過程其形貌尺寸變化。

鈦精礦氣基豎爐直接還原制取高鈦渣的方法 1194

 0

本發明涉及冶金技術直接還原技術領域，尤其涉及一種鈦精礦氣基豎爐直接還原制取高鈦渣的方法。該方法以鈦精礦氧化球團為原料，將其放入氣基豎爐中利用還原氣進行直接還原后，再送至中頻感應爐內進行熔分，得到生鐵和高鈦渣，其中得到的生鐵中鐵的回收率大于97％，高鈦渣中TiO₂的回收率大于95％。該方法流程短且銜接緊湊，生產效率高，綜合能耗低，為鈦精礦高效清潔綜合利用提供了新方法。

鋁包鋁合金線及其制備方法 836

 0

本發明公開了一種鋁包鋁合金線及其制備方法，屬于雙金屬復合線技術領域。將鑄造工業純鋁圓筒與鑄造鋁合金圓柱進行過盈裝配制備鋁包鋁合金坯錠，然后經過鍛造、軋制和冷拉拔等步驟制備鋁包鋁合金線。利用該方法制備的鋁包鋁合金線界面可以實現原子級的冶金結合，從而避免了雙金屬復合線界面結合性差的問題。在設計上，這種鋁包鋁合金線利用了“集膚效應”原理，結合了純鋁的高導電率特性和鋁合金的高強度特性實現高強高導，這種線主要用于長距離高壓交流輸電線路。

利用鋁灰鋁渣制備電解鋁炭陽極保護涂層 891

 0

一種利用鋁灰鋁渣制備電解鋁炭陽極保護涂層，涉及一種有色金屬冶金熔鹽電解涂層，本發明以鋁灰鋁渣以及其燒結助劑為骨料，加入粘結劑、懸浮劑、外加劑和適量的水攪拌均勻后制備成涂料，將其涂在電解鋁炭陽極表面，干燥后在電解過程中燒結成電解鋁炭陽極保護涂層。本發明在電解過程中炭陽極涂層可延緩炭陽極在空氣中氧化，延長陽極的使用壽命，減少炭陽極的額外消耗，有效的保護陽極炭塊和鋼爪，解決鋁灰鋁渣堆積污染環境的難題，充分利用鋁灰鋁渣替代部分氧化鋁。采用陽極涂層保護陽極，可減少陽極與空氣和CO₂的接觸，本發明還可以于解決鋁電解過程中預焙陽極的額外消耗造成的碳渣問題。

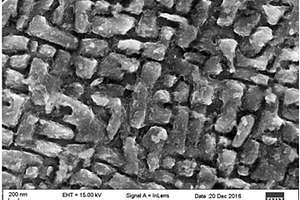

高強度的γ′相強化型鈷基高溫合金 732

 0

本發明公開了一種高強度的γ′相強化型鈷基高溫合金，該合金材料主要由Co、Ni、Al、W、Cr、Ta、Ti等元素組成，其質量百分比表示為：20.0?24.5％Ni，14.5?19.5％W，3.4?6.0％Al，3.0?6.8％Cr，4.0?5.8％Ta，1.5?2.0％Ti，0.3?1.0％Mo，0?0.14％Zr，0.01?0.015％B，0?0.1％C，0?0.007％Y，Co為余量。該合金的主要組成相是(a)鈷基固溶體γ+金屬間化合物γ′，或(b)鈷基固溶體γ+金屬間化合物γ′+MC型碳化物+晶界彌散析出金屬間化合物μ。該合金可用于冶金、石油、能源、電力等工業領域中渦輪機熱端部件，其工作溫度可達900℃。該合金高溫強度較高，高溫條件下(700?900℃)該合金的屈服強度約為DZ40M的2?3倍；該合金的持久性能、抗高溫氧化和熱腐蝕性能優異，均優于傳統鈷基高溫合金。

中塑性高吸能鎂合金及可深度冷彎的管材制備裝置和方法 854

 0

一種中塑性高吸能鎂合金及可深度冷彎的管材制備裝置和方法，屬于金屬材料技術及冶金技術領域；該鎂合金成分按質量百分比分別為：Zn：1.5～2.2％，Ce：0.2～0.7％，La：0.1～0.2％，Mn：0.3～0.9％，Zr：0.06～0.6％，Ca：0.1～0.3％，余量為Mg及雜質。其中，按質量百分比，Ce∶La＝(2～7)∶1，Mn∶Zr＝(1.5～5)∶1，雜質Fe＜0.003％；該裝置包括中空的擠壓桿、分流擠壓上模、分流擠壓下模、擠壓筒、擠壓墊片和渦輪增壓冷卻系統；鎂合金管材制備方法：1)將原料進行熔煉，對熔體進行凈化處理；2)將熔體降溫至680～700℃進行半連續鑄造；3)將經過均勻化處理和預處理后的鎂合金棒材，進行分流擠壓，制得可深度冷彎高吸能鎂合金管材。

鋁土礦造球氯化電解制備氧化鋁及綜合利用的方法 1172

 0

一種鋁土礦造球氯化電解制備氧化鋁及綜合利用的方法，步驟如下：將鋁土礦、碳源和高嶺土按配比配料，添加粘結劑和水，造球風干，經氯化、分離與提純，得到無水氯化鋁、無水氯化鐵、四氯化硅、四氯化鈦、氯化鈧和氯化鎵；將無水氯化鋁和無水氯化鐵轉化成相應氯化物溶液，控制電壓及電流密度進行電解得到氫氧化鋁、氫氧化鐵、氫氣和氯氣，氯氣返回氯化段；氫氧化鋁經焙燒獲得冶金級/化學品氧化鋁；氫氧化鐵煅燒得到鐵紅或其他含鐵制品；四氯化硅進行提純；四氯化鈦精制作海綿鈦原料；氯化鈧富集作提鈧原料。本發明方法成本低，原料廉價易得，通過造球氯化使氯化反應完全，操作過程簡單，自動化程度高，產物純度高，氯氣和鋅等原料能夠循環利用。

煉鎂用白云石預制球團的制備方法 908

 0

一種煉鎂用白云石預制球團的制備方法，屬于冶金技術領域，該方法包括如下步驟：將白云石、還原劑、螢石破碎磨細，按質量比，白云石：還原劑：螢石＝100：(12～14)：(2～3)取料，混合，加入粘結劑，使用圓盤造球機制成直徑5～25mm的球團，以噴淋或浸漬或二者相結合的方法在制成的球團表面再次覆蓋粘結劑，進行風干，覆蓋粘結劑與風干操作反復進行1～5次后，將風干后球團在惰性氣體保護下煅燒，煅燒后制得煉鎂用白云石預制球團，用于還原煉鎂。本發明能夠同時大幅度提高球團煅燒前和煅燒后的強度，為還原過程提供優質的球團。

含鈦混合熔渣熔融還原生產和調質處理的方法 853

 0

一種含鈦混合熔渣熔融還原生產和調質處理的方法：1)向含鈦混合熔渣加入還原劑、含釩鈦礦物和/或含鐵物料，加熱至設定溫度使混合熔渣為熔融狀態，噴吹氧化性氣體，進行熔融還原與氧化；過程中控制混合熔渣溫度范圍和堿度CaO/SiO2比值范圍；2)根據反應裝置不同進行分離回收。本發明實現混合熔渣中鈦組分、鐵組分、釩組分、磷組分與自由氧化鈣組分高效回收，利用熔融還原煉鐵工藝大規模處理固態含釩、鈦、鐵物料，生產高品位鈦渣、富釩渣，同時實現熔渣調質處理，資源高效綜合利用，是一種新的熔融還原煉鐵工藝；本發明反應時間短、金屬回收率高、生產成本低、原料適應性強、處理量大、有效解決多金屬復合礦冶金資源與熱能高效回收利用問題。

鋼中含硫夾雜物的檢測方法 763

 0

本發明涉及鋼鐵冶金連鑄生產質量檢測技術領域，尤其涉及一種鋼中含硫夾雜物的檢測方法。其中，在通過磁選方式去除混合液中磁性雜質后，將非磁性含鐵化合物轉化成鐵?；虼判院F化合物，再通過磁選方式去除鐵?；虼判院F化合物，由此消除了非磁性含鐵化合物對目標含硫夾雜物檢測的影響，使得檢測結果更加精確。此外，最后獲得的夾雜物粉末放置在導電載體上進行SEM檢測或EDS檢測，能夠獲得夾雜物三維形貌特征圖，能夠全面地、準確地表達目標含硫夾雜物的形貌，進而為后續研究提供可靠、準確的依據。另外，本發明并非采用酸溶法從鋼試樣中分離出含硫夾雜物，適用于本身溶于酸的含硫夾雜物。

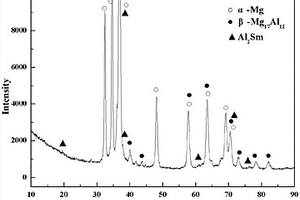

高塑耐熱AZ系高鋁鎂合金擠壓材及其制備方法 1183

 0

本發明屬于金屬材料技術及冶金技術領域，具體涉及一種高塑耐熱AZ系高鋁鎂合金擠壓材及其制備方法。本發明的技術方案如下：一種高塑耐熱AZ系高鋁鎂合金擠壓材，其合金組分的質量百分比為：Al含量為9.0～11.0％，Zn含量為0.5～1.0％，Mn含量為0.1～0.25％，Sm和La總含量為0.15～0.55％，雜質元素總含量小于0.05％，其余為Mg，其中Sm含量為0.1～0.5％，La含量為0.05～0.4％。本發明提供的高塑耐熱AZ系高鋁鎂合金擠壓材及其制備方法，通過在AZ80鎂合金基礎上提高Al含量和微量組合添加稀土元素Sm和La，并通過擠壓工藝參數的調整，降低鎂合金的屈強比，提高鎂合金的伸長率和耐熱性。

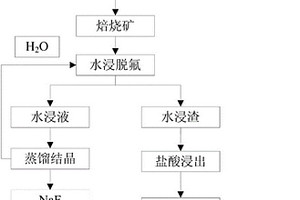

微波輔助的包頭混合稀土精礦的分解方法 997

 0

一種微波輔助的包頭混合稀土精礦的分解方法，屬于礦物提取冶金技術領域，包括以下步驟：(1)微波輔助堿分解，得到含稀土氧化物的混合物；(2)水浸，將氟化鈉分離出來，水浸用水循環利用；(3)鹽酸浸出。本發明的分解方法，在微波輔助分解過程中，氟轉化為氟化鈉，避免了含氟廢氣的產生；磷轉化為磷酸鈣，稀土以氧化物形式存在；通過水浸可有效的將氟與稀土、磷分離，減少了含氟廢水量，且能實現氟的回收和水浸用水的循環利用，提高生產效率的同時減輕了環境污染，是一種經濟環保高效的方法，對包頭混合稀土精礦冶煉工藝具有實際指導意義。

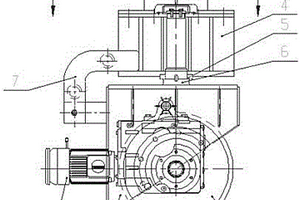

行走單車輪偏離軌道中心時的調整裝置 727

 0

一種行走單車輪偏離軌道中心時的調整裝置，包括車輪、驅動單元、車輪架、車架、摩擦套、轉軸、對中裝置，所述的車架與轉軸固定聯接，并通過轉軸與車輪架鉸接，轉軸與車輪架之間安裝減少摩擦的摩擦套，驅動單元安裝在車輪的軸上并與車輪架鉸接，對中裝置的一端與車輪架焊接，對中裝置的另一端與車架焊接；所述的對中裝置由螺桿、彈簧、支板、彈簧座、緊固螺母、支架、螺母組成，支板與車輪架焊接，支板兩側各設置一個通過彈簧座、螺桿、緊固螺母限位的彈簧，螺桿的兩端通過螺母固定在支架上。該發明結構簡單，造價低廉，避免由于啃軌對車輪及軌道的損壞，減少設備維護成本，提高設備的使用壽命，應用于冶金、電力、港口碼頭、煤炭、建材、化工領域中。

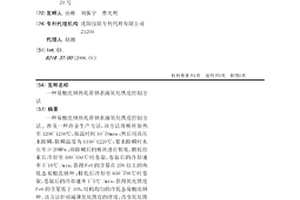

易酸洗鋼熱軋帶鋼表面氧化鐵皮控制方法 682

 0

一種易酸洗鋼熱軋帶鋼表面氧化鐵皮控制方法,涉及一種冶金生產方法，該方法將板坯加熱至1200~1250℃，保溫時間10~70min；然后用高壓水除鱗，除鱗溫度為1150~1220℃，要求除鱗時水壓至≥20MPa；將除鱗后的板坯進行粗軋、精軋結束后冷卻至500~550℃時卷取，卷取后的冷卻速率5~10℃/min，獲得FeO的含量在25%以上的熱軋態易酸洗鋼種；精軋后冷卻至650~700℃時卷取，卷取后的冷卻速率1~5℃/min，獲得氧化鐵皮FeO的含量低于10%，結構均勻的冷軋態易酸洗鋼種。該方法針對減薄氧化鐵皮的厚度，改變氧化鐵皮自身的結構，提高氧化鐵皮橫向均勻性的方法，是減少酸洗用酸量、提高酸洗效率和酸洗效果的重要途徑之一。

高磁能積釹鐠永磁合金及其工藝 929

 0

本發明公開了一種釹鐠永磁合金及其制造與包裝工藝。這種釹鐠永磁合金是根據我國資源特點冶煉成的,它由釹鐠混合金屬粉、工業純鐵和工業硼鐵經粉末冶金而成,工藝簡便,成本低,而且采用了特殊的包裝工藝,不必采用高真空機械,在現有設備上達到了包裝要求。本合金可以應用于電機、儀表、電訊、磁控開關、磁推軸承、磁節油器、磁打撈等幾十個領域。

模擬中厚板軋機軋制過程的控制系統及方法 1105

 0

一種模擬中厚板軋機軋制過程的控制系統及方法，屬于冶金自動化技術領域，該系統包括數據通訊模塊、數據存儲模塊、數據回放模塊、過程跟蹤模塊、數據管理模塊和模型計算模塊。該方法包括步驟1：基礎自動化系統采集中厚板軋機軋制過程的實際數據；步驟2：基礎自動化系統周期性發送中厚板軋機軋制過程的實際數據至過程控制系統；步驟3：對中厚板軋機軋制過程進行模擬；本發明利用對中厚板軋機軋制過程的實際數據進行存儲和回放，實現了對中厚板軋機軋制過程的模擬，避免了現有中厚板軋機軋制過程模擬方法的實現復雜且無法再現現場實際情況的不足，可以更好地滿足中厚板軋機過程控制系統進行離線功能測試、調試和優化的需要。

在結晶器表面激光快速熔覆制備耐磨抗熱復合涂層工藝 1172

 0

在結晶器表面激光快速熔覆制備耐磨抗熱復合 涂層工藝，其特點在于利用高功率激光器，通過激光快速掃描 在結晶器銅板表面熔覆與基體成冶金結合的良好的韌性打底 過渡層，并通過激光寬帶熔覆在打底合金表面制備耐磨及抗熱 性能優良的鈷基合金。與常規的工藝相比較，激光束的功率、 位置和形狀等能夠精確控制，易實現選區甚至微區熔覆，且涂 層成分不受基體成分干擾和影響，涂層厚度也可準確控制，屬 于無接觸型處理，以及整個過程很容易實現自動控制；另外， 激光熔覆工藝對環境無污染、無輻射、低噪聲，還具有生產率 高、能耗低、熔覆層加工余量小、成品率高以及綜合成本低等 特點得到廣泛的應用。因此，采用激光熔覆技術將產生顯著的 經濟效益和社會效益。

直接還原鐵用轉底爐的分段式燒嘴布置方法 809

 0

一種直接還原用轉底爐的分段式燒嘴布置方法,屬于冶金技術領域,能夠按照各個不同區段的熱工制度要求安裝不同類型的燒嘴。它是在轉底爐的加熱段安裝蓄熱式圓燒嘴,在轉底爐的還原段安裝蓄熱式扁燒嘴和爐頂供熱輻射式平焰燒嘴,在轉底爐的均熱段安裝爐頂供熱輻射式平焰燒嘴。這樣既能夠保證加熱段有很好的傳熱效果,爐料迅速升溫,也能夠在還原段和均熱段保護好爐內的還原性氣氛,極大了降低對爐料上方CO層的擾動,使含碳球團在爐內能夠快速的完成還原過程,并且得到較高的還原率。

具有旋轉電極的固定橫臂式電渣爐 1028

 0

本實用新型涉及冶金設備技術領域，具體涉及一種具有旋轉電極的固定橫臂式電渣爐，包括固定橫臂、導電料桿、結晶器及升降機構；所述固定橫臂一端固定，另一端設有電極卡頭，所述電極卡頭通過滑動導電組件夾持導電料桿，所述導電料桿的桿頭上部設有電極旋轉機構以及電極振動機構，該導電料桿的下部連接自耗電極，所述自耗電極下方設置有結晶器，所述結晶器在升降機構的驅動下做上下運動。本實用新型所述電渣爐在熔鑄中工作狀態非常穩固，避免了電極旋轉加振動同電極上升下降之間運動干擾，保證了金屬熔煉工作能順利進行。

合金加料機構 768

 0

本實用新型屬于真空設備技術領域，尤其涉及一種合金加料機構；特別涉及適用于真空冶金環境下的加料機構。其結構簡單、維護方便，通過簡單的結構即可實現合金成分材料的加料功能。包括加料機構；所述加料機構包括加料倉體、蓋于加料倉體上的加料蓋、置于所述加料倉體內的料杯；其特征在于，加料蓋與加料倉體一側通過鉸鏈連接；加料蓋通過回轉壓緊氣缸開啟和關閉，所述回轉壓緊氣缸與一轉臂的第一端相連，加料蓋上設置有連接法蘭柱，所述轉臂的第二端與連接法蘭軸通過軸承相連。

塔磨機螺旋攪拌裝置 1080

 0

本實用新型公開了一種塔磨機螺旋攪拌裝置，包括帶有兩條螺旋葉片的一段螺旋軸、研磨盤、帶有兩條螺旋葉片的二段螺旋軸及螺栓組件，一段螺旋軸底部法蘭、研磨盤中間法蘭及二段螺旋軸頂部法蘭分別有一一對應的螺栓孔，通過螺栓組件把合到一起，研磨盤的外環和中間法蘭通過兩段螺旋葉片連接，這兩段螺旋葉片又與一段螺旋軸及二段螺旋軸的兩條螺旋葉片平滑連接在一起。本實用新型可以提高塔磨機的磨礦效率，可增大有效磨礦區域進而增大塔磨機對物料的處理量，提高能量利用率，攪拌效果好，經濟效益明顯；本實用新型這種結構形式的塔磨機螺旋攪拌裝置可廣泛應用于礦山、水泥、冶金等行業的細磨設備技術領域中。

用于鋼包底吹的斜通狹縫式透氣磚 868

 0

一種用于鋼包底吹的斜通狹縫式透氣磚，屬于鋼鐵冶金技術領域。本實用新型包括由耐火材料制成的磚體，磚體采用圓錐臺結構，在磚體內部布置有若干條吹氣狹縫，吹氣狹縫呈輻射狀分布，或是呈環狀分布，且吹氣狹縫與磚體底平面具有傾角；吹氣狹縫呈輻射狀分布時，若干吹氣狹縫相對于輻射中心均布設置；吹氣狹縫呈環狀分布時，若干吹氣狹縫以環狀中心為圓心且同心布置；吹氣狹縫的縫隙寬度為0.1～1mm；吹氣狹縫與磚體底平面的傾角為60°～90°。本實用新型與傳統的狹縫式透氣磚相比，射流區的影響范圍更大，羽流區體積也明顯增大，降低了死區的面積，使攪拌氣體與鋼液的相互作用時間增長，加強了底吹對鋼液的攪拌及凈化作用。
