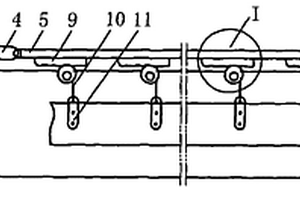

鋁電解槽陽極撓性升降機構 872

 0

鋁電解槽陽極撓性升降機構,涉及一種冶金工藝設備,它包括電動機、減速器、減速自鎖絲杠、聯軸節、拉桿以及吊點和電極母線夾件,拉桿上設有多只鎖塊,每個鎖塊與撓性牽引件一端相連,撓性牽引件另一端與電極母線夾件上的吊點相連,撓性牽引件與支撐它的滑輪吊搭配接,滑輪的中心輪軸固定在槽體上,拉桿座接在滑輪上或用于單獨支撐它的托輪上,與現有技術比較的優點:結構簡單,大大減少內部功率消耗,傳動效率高,絲杠工作行程縮短約為37%,機構中牽引力均勻,比現有技術最大省力約20%以上,因母線始終受垂直方向牽引力牽引,因此陽極無水平方向運動趨勢。

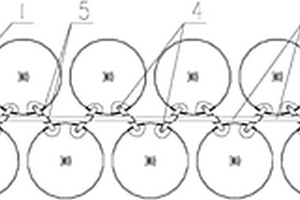

基于Z型配置的分解槽過料裝置 884

 0

一種基于Z型配置的分解槽過料裝置，屬于冶金生產技術領域，所述分解槽過料裝置包括若干分解槽單體和承臺，分解槽單體分別置于承臺上并形成前、后兩排，前、后排的分解槽單體依次交錯布置，前排與后排相鄰分解槽單體的上部通過第一直溜槽連接，分解槽單體的槽頂高度按照第一直溜槽的連接順序依次降低，第一直溜槽的入口端均高于出口端，每個第一直溜槽的入口端均連接有提料裝置，提料裝置置于分解槽單體內部，每個第一直溜槽靠近分解槽單體處均設有第一閥門，相鄰兩個第一直溜槽呈八字型，且相鄰兩個第一直溜槽之間通過第二直溜槽連通，每個第二直溜槽上設有第二閥門。本實用新型所述分解槽過料裝置可根據實際需要隔離任意一個或若干個分解槽。

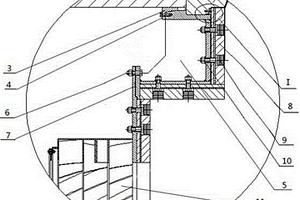

球磨機進料部裝置 1028

 0

一種球磨機進料部裝置，包括中空軸、端蓋、定位楔塊、定位螺栓、進料襯套、螺栓、密封墊、骨架橡膠襯板、橡膠塞，襯板螺栓、返水環、擋板、螺釘、楔形橡膠塊，定位楔塊通過定位螺栓固定到進料襯套上，固定后的進料襯套裝入中空軸和端蓋之間，進料襯套與端蓋之間設置密封用的楔形橡膠塊，并用螺釘將擋板固定在端蓋上，將骨架橡膠襯板通過襯板螺栓緊固在進料襯套上，并安裝橡膠塞，在進料襯套和返水環之間設置密封墊，并用螺栓固定。該實用新型采用焊接鋼板制作進料襯套，在進料襯套上通過螺栓固定骨架橡膠襯板和返水環并配合楔形密封塊密封，安裝重量輕，安裝難度低，密封可靠，使用壽命長，應用于礦山、冶金、化工機械技術領域中。

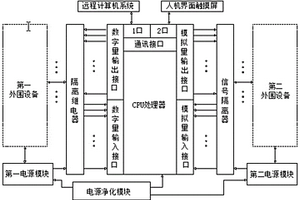

三相電弧爐自動控制器 784

 0

本實用新型屬冶金三相電弧爐控制領域，尤其涉及一種三相電弧爐自動控制器及其控制方法，包括第一電源模塊、第二電源模塊、電源凈化模塊、CPU處理器、隔離中間繼電器、信號隔離器、第一外圍設備、第二外圍設備、遠程計算機系統及人機界面觸摸屏；CPU處理器信號傳輸端口分別與隔離繼電器、信號隔離器、遠程計算機系統及人機界面觸摸屏端口相接；第一電源模塊電源輸出端口與第一外部設備電源端口相接；第二電源模塊電源輸出端口與第二外部設備電源端口相接；電源凈化模塊的輸出端口與第一電源模塊、第二電源模塊和CPU處理器的電源輸入端口相接。本實用新型抗干擾能力強，響應速度快，運行穩定。

用于連鑄中間包的鋼包側孔旋流長水口 978

 0

一種用于連鑄中間包的鋼包側孔旋流長水口,屬于冶金行業煉鋼廠連鑄領域,連接在鋼包和連鑄中間包之間,其中:鋼包側孔旋流長水口下出口封閉,鋼包側孔旋流長水口的側壁設置至少一個側孔。鋼水從鋼包經過鋼包側孔旋流長水口注入連鑄中間包。所述的側孔為水平型或者具有向上傾角或者具有向下傾角。所述的側孔形狀為矩形或者圓形或者橢圓形或者中間為矩形、兩側為半圓形。所述的側孔中心線位置低于擋渣壩的上沿。本實用新型具有使用效果好,結構簡單,制作容易,安裝簡便等特點。不僅適用于一機單流中間包,而且適用于一機多流中間包。

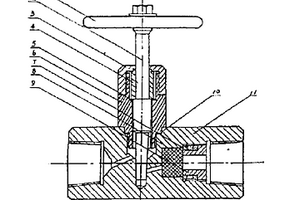

脈沖阻尼減震閥 1097

 0

本實用新型涉及一種用于壓力監測系統的阻尼減震裝置,它包括手輪控制的閥桿和閥體,在閥體中組裝有多孔粉末冶金阻尼塊,閥桿端部的阻尼桿可沿閥體阻尼孔軸線方向移動,當流體通過該閥時,經阻尼塊和阻尼孔后進入監測系統,從而起到阻尼減震作用。它不僅能有效地減少或截止脈沖震動,提高監測儀表的監測精度,而且能調整、截止流量,將減震與截止為一體,簡化結構,降低了制造成本。

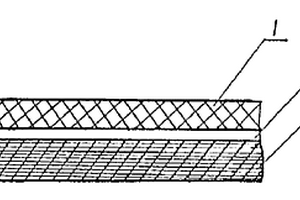

增強型氣相防銹膜 1097

 0

一種增強型氣相防銹膜,是在PE或PP層的一面復合一層織物增強層;另一面復合一層含有氣相緩蝕劑的塑料防銹膜,為了進一步的增加強度及提高阻隔性能,在織物增強層的另一面還可復合一層PE或PP層。該產品能長期、有效地抑制金屬腐蝕,適用于冶金、機械、電器、航空航天、船舶等領域的輕、重型產品的包裝及封存,其抗拉、抗沖擊、防銹性能好,并具有透明,可熱封的特點。

氧化鋯測氧傳感器 780

 0

本實用新型是一種氧化鋯測氧傳感器,它不但抗砸、抗撞擊還可切削加工和焊接。它包括過濾器、氧化鋯管、鎧裝熱電偶、接線盒、外殼、標氣管,金屬過濾器連接氧化鋯管和一體化恒溫爐,氧化鋯管的電極引線和一體化恒溫爐內電源引線和溫控電偶連接到接線盒內并且均用鎧裝結構,外殼分為兩部分,兩者之間采用開口對裝限位轉動鎖定機構連接在一起。本實用新型適合電力、冶金、石油化工、供熱供暖等各類鍋爐中氧含量的連續監測。

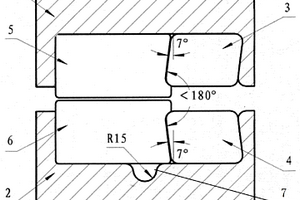

壓力機 875

 0

一種壓力機，屬于冶金系統鍛造技術領域，特別是涉及一種壓力機結構的改進。本實用新型提供一種壓力機，該壓力機可消除鍛造過程中的粘?，F象，方便模具的取出，提高了生產效率，降低了安全隱患。本實用新型包括上模座、下模座、上楔鐵、下楔鐵、上模具及下模具，其特點是所述上楔鐵與上模具的接觸面為斜面，下楔鐵與下模具的接觸面為斜面；且上楔鐵與上模具接觸面的斜面同下楔鐵與下模具接觸面的斜面工作時的夾角小于180°；在下模座上表面的中心線處設置有通槽。

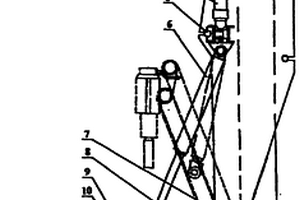

連桿打殼裝置 1126

 0

一種連桿打殼裝置,屬于有色冶金設備,包括有打殼機、連桿、固定機架、活動框架、連接架和油缸,其中固定機架安裝在工具小車的車體上,活動框架設置在固定機架上,連接架的上端通過螺栓與活動框架下端相連接,連接架的下端通過銷軸與上、下連桿的后端相連接,上、下連桿的前端與打殼機相連接,連接架上還設有打殼油缸,該油缸的活塞桿通過銷軸與下連桿相連接,其特點是連接架的下端連接上、下連桿的兩個銷軸均位于固定機架與打殼機之間。本實用新型可以順利完成現有技術無法解決的技術難題,即將電解槽中縫的結殼打碎,具有結構簡單、效果可靠、拆裝方便、易損件少、便于維修的特點,既可降低檢修的時間和費用,又能提高生產效率。

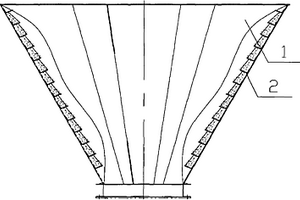

階梯襯板式中心落料斗 759

 0

一種應用于冶金、水泥、煤炭、電力行等業中的階梯襯板式中心落料斗,整個裝置由漏斗體、階梯式角鋼襯板、保護層組成,在漏斗體內布置使物料不能直接沖擊漏斗體的階梯式角鋼襯板,在錐面漏斗體內焊接階梯式角鋼襯板,在階梯式角鋼襯板上形成保護層。該裝置通過角鋼取代高分子聚乙烯、16Mn、耐磨陶磚等耐磨襯板,降低設計及制造成本、便于更換。

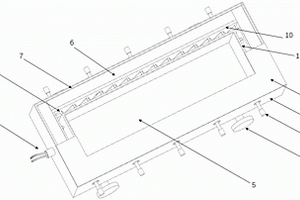

鑄造用保溫裝置 1089

 0

本實用新型涉及精密鑄造技術領域，具體為一種鑄造用保溫裝置。該裝置設有保溫槽，保溫槽為在箱底頂部沿環形從外到內依次分層鋪設：第一耐火石棉層、耐火磚層、第二耐火石棉層、電阻帶、第三耐火石棉層，第三耐火石棉層內側與箱底形成保溫槽內腔。本實用新型將澆注完成后的模殼放入保溫裝置內，通過合理調節過冷度，控制合金液的凝固，進而避免縮孔和疏松等冶金缺陷的產生，提高鑄件產品的質量?？蓱糜诰荑T造行業，具有較高的經濟效益和長遠的應用前景。

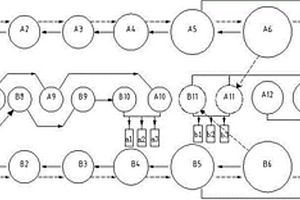

用于氧化鋁生產的蒸發系統 1082

 0

本實用新型涉及有色冶金行業中氧化鋁生產技術領域，具體涉及一種用于氧化鋁生產的蒸發系統。本實用新型的蒸發系統，包括兩組蒸發站A和B，A組蒸發站的效管式降膜蒸發器和強制循環蒸發器與B組蒸發站的效管式降膜蒸發器和強制循環蒸發器在空間上呈鏡像對稱排布；A組蒸發站和B組蒸發站的自蒸發器、冷凝器和閃蒸器相鄰并交錯布置在同一跨鋼結構中，上述自蒸發器、直接接觸冷凝器和原液閃蒸器排布在A組效管式降膜蒸發器、強制循環蒸發器與B組效管式降膜蒸發器、強制循環蒸發器之間。本實用新型既節省了占地面積和各層蒸發器平臺面積又節省了土建鋼結構、樓梯和部分工藝設備與配套設施，并且兩蒸發站相連，檢修平臺相同，方便巡檢、維護與疏散。

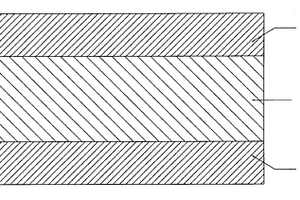

電纜屏蔽帶 1135

 0

本實用新型涉及電纜帶領域,具體為一種電纜屏蔽帶,適用于電纜屏蔽、散熱器換熱,解決現有生產中存在的電纜帶原料緊缺、純銅電纜帶成本較高等問題。該電纜屏蔽帶為銅帶層I、鋁帶層和銅帶層II的復合結構,鋁帶層為中間層,銅帶層I和銅帶層II分別為上層和下層;銅帶層I和銅帶層II與鋁帶層為軋制冶金結合的結構;銅帶層I、鋁帶層和銅帶層II的厚度比為1∶1～5∶1。其生產步驟包括:鋁材層依次完成開卷、矯直、打磨、對中、然后送入軋機,上、下銅材層由開卷機經夾送輥、刷光機、對中裝置、送進輥縫,電纜屏蔽帶的軋制。本實用新型電纜屏蔽帶在確保相同導電、導熱的情況下,節省了大量的寶貴銅材,降低了生產成本。

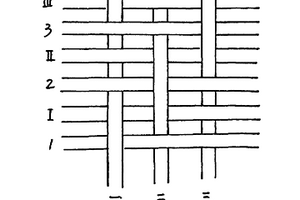

為壓濾機配套的濾布 902

 0

本實用新型屬于一種為冶金選礦及石油化工作業所用壓濾機配套濾布的改進,其特征是它的織物組織為緯二重組織,每一組織循環包括三根經紗、六根緯紗,所用的經紗旦數為1600D～2200D,緯紗旦數為1200D～1800D,經紗密度為280～320根/10cm,緯紗密度為130～160根/10cm。與現有技術相比,經緯紗密度高,縮水率低。

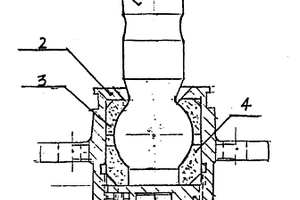

可調球節 741

 0

一種可調球節,襯套和立軸安裝在支架孔內,襯套分為上、下襯套,上、下襯套之間有調整間隙,下襯套是可調襯套,支架下部設有可調裝置并與下襯套的底端面相接觸。由于該產品可隨時調整球節內部的間隙,與普通球節相比,在相同的工作狀況下,使用壽命可提高幾倍,其內襯套可更換,材質可選擇粉末冶金,可使球節壽命再增至幾倍乃至幾十倍以上,該產品結構簡單合理,操作方便可靠,成本低,機構運轉穩定。適用于各種機器設備、飛機、艦船、汽車的轉向拉桿、擺動裝置、負荷立軸裝置中應用。

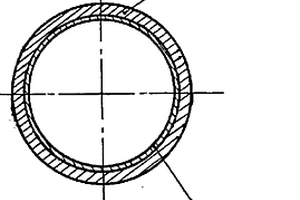

無縫鋁合金內噴塑復合管 938

 0

本實用新型公開了一種無縫鋁合金內噴塑復合管,采用靜電噴涂或火焰噴涂的方法,在無縫鋁合金管的內壁噴涂一層塑料層或樹脂層,兩者緊密粘合在一起。強度高,成本低,易安裝,最高工作溫度從110℃提高到150℃,廣泛應用于建筑、石油、化工、船舶、醫療冶金等領域,特別適合輸送高溫度的流體、氣體等介質。

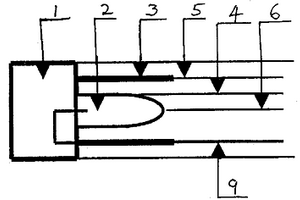

真空高溫測控用熱電偶 1144

 0

本實用新型屬工業用熱電偶,尤其涉及一種用于化工、冶金等行業的真空高溫測控用熱電偶,它包括熱電偶、高溫保護管(1)、鎧裝密封連接件(3)及插接件(4);所述熱電偶與插接件(4)固定相接構成熱電偶組件;所述高溫保護管(1)與鎧裝密封連接件(3)固定粘接;所述熱電偶組件固化密封于高溫保護管(1)及鎧裝密封連接件(3)內;在高溫保護管(1)與鎧裝密封連接件(3)之間還設有過渡保護管(2);所述過渡保護管(2)分別與高溫保護管(1)及鎧裝密封連接件(3)固定粘接。本實用新型環境因素影響小,使用成本低,安裝方便,維護工作量小,高溫輻射環境下溫度測量準確。

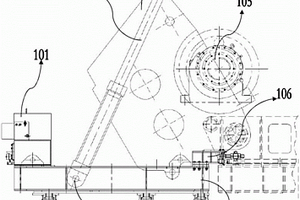

回轉窯快速更換托輪裝置 1179

 0

本實用新型屬于冶金行業回轉窯技術領域，尤其涉及一種回轉窯快速更換托輪裝置。其縮短了托輪裝置的更換周期，解除了現場條件對更換的限制，降低了備件更換對生產的影響。包括基礎底座；所述基礎底座底部設置有滑輪；基礎底座上方設置有動板，動板底部與基礎底座鉸接，動板兩側、基礎底座上各設一液壓伸縮缸，動板頂部與兩側的液壓伸縮桿鉸接；基礎底座一側設置有托輪裝置底座，該托輪裝置底座與基礎底座相連，托輪裝置底座上安放有托輪裝置。

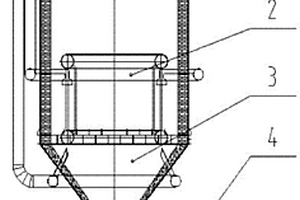

回轉窯直接還原鐵穩定倉深度還原及降溫裝置 1167

 0

本實用新型涉及冶金技術領域,具體涉及一種回轉窯直接還原鐵穩定倉深度還原及降溫裝置。設計方案是:設計一種回轉窯直接還原鐵穩定倉深度還原及降溫裝置,包括出料滾筒,其特征在于還包括深度還原保溫倉,間接換熱器,直接冷卻倉,間接換熱器設置在深度還原保溫倉中,深度還原保溫倉連接直接冷卻倉,直接冷卻倉連接出料滾筒。本實用新型通過先使回轉窯中還原的物料進一步的還原,再經過可循環利用物料熱量的冷卻裝置冷卻,既節能環保,又節省了生產場地空間。

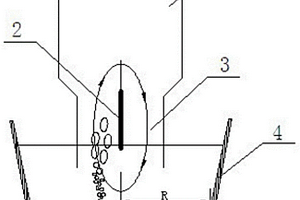

單筒精煉爐 1121

 0

本實用新型屬于鋼鐵冶金技術領域，特別是涉及鋼鐵精煉領域的一種單筒精煉爐，包括真空室和浸漬管，所述的真空室與浸漬管相連通，浸漬管的下部插入鋼包的鋼液內，所述鋼包底部采用偏心吹氬結構，在浸漬管的中軸線處設置擋板，本實用新型采用偏心底吹，并且提供最佳底吹位置，從而使吹入鋼包內的氬氣能有效地用于循環，節約成本，提高鋼液的循環率，提高冶煉效果；采用擋板將浸漬管分隔，從而避免了上升鋼液與下降鋼液間流場的相互干擾，縮短循環流動的時間。

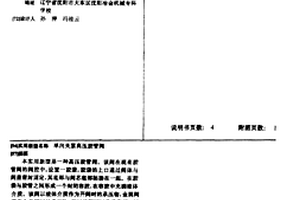

單向夾緊高壓膠管閥 1179

 0

本實用新型是一種高壓膠管閥。該閥在現有膠管閥的閥腔中,設置一膠袋,膠袋的上口通過閥體與閥蓋密封固定,其底部與閥芯底部粘接在一起。在膠袋與膠管之間形成一個封閉容腔,在容腔中充滿液體介質。該閥以液體介質作為開閥時的承壓物,金屬閥芯作為關閉時的承壓物,所以該閥可以承受高壓。該閥結構簡單,易維護?？蓮V泛應用于黑色、有色礦山、冶金、電廠、石油、化工、食品、醫藥等工礦企業的流體管道輸送。

鑄鈦泵 1080

 0

一種用于耐腐蝕性介質中使用的鈦泵,其特點是設有法蘭彎管,泵體內導軸套用耐磨耐腐蝕材料制造,葉輪上有呈擺線狀展開的流道,廣泛用于冶金、化工、醫藥等行業的酸、堿等腐蝕性介質中使用。產品特點是成本低、結構設計合理、壽命長、重量輕。

鋁用陽極焙燒爐爐面砌筑塊 870

 0

本實用新型公開了一種有色冶金領域的爐面砌筑塊,特別是涉及鋁用陽極焙燒爐爐面砌筑塊。它包括帶操作孔或不帶孔的耐火材料砌筑塊體(1)、砌筑塊體(1)下表面設置的空腔(2)以及空腔內填充的高溫隔熱材料(3)。本實用新型具有節省耐火材料、方便施工搬動、節約能源、降低焙燒爐爐面溫度、改善爐子操作條件、經濟實用的特點。

自動刮板堆取料機取料刮板 715

 0

本實用新型公開的屬于冶金機械技術領域，具體為一種自動刮板堆取料機取料刮板，其包括機體和第一電機，所述機體外側壁對稱開設有多個凹槽，所述凹槽底壁設置有所述第一電機，所述第一電機輸出端設置有安裝架。該實用新型通過在機體設置有凹槽，凹槽設置有第一電機和安裝架，第一電機通過旋轉可調節安裝架整體橫向角度，即可調節取料刮板的橫向角度；而安裝架內部設置有第二電機，第二電機通過旋轉帶動主動輪旋轉，主動輪通過皮帶帶動隨動輪旋轉后，隨動輪外側壁連接的取料刮板可調節其縱向角度；通過第一電機和第二電機旋轉即可調節取料刮板的各種橫軸向角度，大大提高了取料刮板的運動的自由度，提高取料刮板的實用性，從而提高了取料效率。

鋼板焊接質量檢測裝置 1073

 0

本實用新型公開了冶金生產技術領域的一種鋼板焊接質量檢測裝置，包括車體、檢測裝置和電機，所述車體的內部固定連接有檢測裝置，所述車體的表面固定連接有電機，且電機的一端固定連接有轉動主軸，所述轉動主軸的一端固定連接有第一蝸桿，且第一蝸桿轉動連接有打磨盤，所述打磨盤由轉動盤、第一連接桿、插桿、套桿、第一安裝塊和第一蝸輪組成，所述打磨盤的表面固定連接有轉動盤，且轉動盤的一端固定連接有第一連接桿，所述第一連接桿的一端表面套有插桿，本實用新型解決現有的鋼板焊接質量檢測裝置在檢測過程中鋼板焊接縫隙表面殘渣影響檢測結果和剛焊接完成的焊接縫隙表面高溫容易影響檢測結構精確度的問題。

變形鎂合金鑄錠坯的鑄造裝置 980

 0

本實用新型公開了一種變形鎂合金鑄錠坯的鑄造裝置，屬于有色金屬鑄錠坯鑄造方法技術領域。該裝置采用單層或多層堆垛的澆注系統和鑄錠模布置設計，錠模上方布置有冒口，或者在錠模下方有粗大橫截面的澆道，錠坯的凝固收縮可以通過上方的冒口補縮，或者通過凝固速度小于錠坯的澆道中的液體壓力補縮。一次低壓反重力澆注可以制備一個或幾個大尺寸鑄錠坯，也可以制備數十/數百個小尺寸的鎂合金鑄錠坯。本實用新型裝置保證了鑄件內部的冶金質量，提高了變形鎂合金用錠坯的生產效率和生產安全性，增加了經濟效益。

鋼材板坯偏心堆垛定位裝置 1036

 0

一種鋼材板坯偏心堆垛定位裝置，涉及冶金技術領域，具體涉及一種鋼材板坯偏心堆垛定位裝置。本實用新型提供一種鋼材板坯偏心堆垛定位裝置，在未采用旋轉電機及堆垛小車升降用液壓缸的情況下實現了剛才板坯的偏心堆垛，節省了成本。本實用新型包括托盤定位口，托盤支架，螺絲定位槽和U型底板，U型底板上的U型口為托盤定位口，在U型底板的3個邊上分別設有3個托盤支架，U型底板兩側邊設置有2個螺絲定位槽。

鋁工業固體廢料回收/石油焦高溫脫硫裝置 783

 0

一種鋁工業固體廢料回收/石油焦高溫脫硫裝置，屬于冶金環保技術領域，裝置包括爐體、爐體后端的低熔點物質結晶器和低熔點物質結晶器下方的液體低熔點物質集收器；爐體內的主料室用于放置作為電阻發熱體的鋁電解槽廢陰極炭塊碎塊或石油焦；后端設有套筒與低熔點物質結晶器連通，低熔點物質結晶器底部通過閥門與液體集收器連通。本實用新型的裝置及方法操作簡單，節省能源并降低污染。

堆垛起重機小卷揚吊錘裝置 851

 0

一種堆垛起重機小卷揚吊錘裝置屬于冶金機械技術領域，具體涉及一種堆垛起重機小卷揚吊錘裝置。本實用新型提供一種結構簡單，能避免鋼絲繩與其他設備發生繞繩、刮碰現象，運行穩定可靠的堆垛起重機小卷揚吊錘裝置。本實用新型包括夾具架和同小卷揚機相連的鋼絲繩，其特征在于：鋼絲繩下端設置有吊錘，所述夾具架上設置有套筒，所述吊錘設置于套筒內；所述套筒上端設置有與吊錘相對應的提升固定套，所述鋼絲繩由提升固定套內穿過。
