本實用新型公開了一種用于檢測皮帶輸送機皮帶劃傷的裝置，屬于冶金設備領域，解決了皮帶邊緣被劃傷后容易造成故障停機的問題。本實用新型在皮帶旁設有單輪行程開關，單輪行程開關的轉動臂上連接有鐵絲，鐵絲的自由端靠近皮帶邊緣，單輪行程開關連接PLC，PLC與皮帶輸送機的動力機構相連。本實用新型將單輪行程開關進行改裝后，可以用來檢測皮帶劃傷，當皮帶被劃傷時，劃破的皮帶邊緣會觸碰到鐵絲，鐵絲帶動單輪行程開關動作，觸發信號，PLC接收到該信號，可控制皮帶輸送機的動力機構停止工作，使皮帶輸送機停機，防止皮帶繼續運行使傷口進一步擴大，減少損失。
741
0
本實用新型公開了一種輸出無阻力的給料圓盤出料套筒，用于冶金行業使用的圓盤給料機配套出料套筒，本實用新型涉及下料輸送機械配件技術領域，本實用新型包括套筒法蘭、錐段、套筒體、出料刮刀，所述錐段的頂部與套筒法蘭連接，底部與套筒體連接，所述套筒體的外壁設置有可調節高度的圍帶，并且在套筒體上設置有出料刮刀，所述錐段、套筒體、出料刮刀的內側均設置有內襯；本實用新型提高了圓盤給料能力，降低鐵精礦水分過大時造成的鐵精礦在盤面打滑、出料不暢、圓盤給料能力偏低、給料量不穩定的難題。
743
0
本實用新型公開了一種渣包表層結塊破碎裝置及其使用方法，屬于火法冶金機械設備領域，解決常規的液壓、氣動破碎設備無法破碎渣包表層結塊的問題。本實用新型包括桁架梁、移動座和重錘，桁架梁上設有導軌，移動座上設有行走輪，行走輪行走于導軌上，行走輪由減速電機驅動，移動座上設有懸臂梁和卷揚機，懸臂梁上端安裝有定滑輪，卷揚機的鋼絲繩通過定滑輪連接重錘。重錘在卷揚機的帶動下做上下往復運動，進行破碎作業，移動座以及其上的破碎設備可對多個渣包進行連續破碎作業。
1150
0
本實用新型屬于冶金生產設備技術領域，具體涉及一種碳素無痕脫氧裝置，包括懸吊裝置、消耗性碳素錐形件和錐形件放置小車，所述的懸吊裝置連接在轉爐爐口的出鋼口鋼框上，懸吊裝置下端連接有消耗性碳素錐形件，錐形件放置小車用來運送消耗性碳素錐形件，本實用新型的消耗性碳素錐形件，錐形薄壁鋼套下部較小，可以兜住碳素材料，為較脆的碳素材料提供了可靠包被和支撐，同時薄鋼套的錐形設計也可便于其進入托環，方便安裝，消耗性碳素錐形件薄壁的選材保證了整個錐形件重量較輕，用材最省，碳素材料的錐形設計，可以保證鋼流與碳素材料充分接觸，實現碳素的沖刷，錐形件設計成消耗式可方便不滿足要求時的更換。
1119
0
本實用新型公開了一種倉式泵流化板，屬于冶金設備領域。其包括上層流化板和下層流化板，上層流化板和下層流化板之間夾設有金屬篩網，上層流化板、金屬篩網和下層流化板通過若干螺栓整體連接；其中，上層流化板圓周邊緣設有密封槽，密封槽內設有密封膠條，該密封膠條與倉式泵泵體連接；上層流化板與下層流化板上外沿相對設有若干均勻排布的鉆孔Ⅰ，上層流化板與下層流化板上中心處相對設有鉆孔Ⅱ。本實用新型主要針對流化板與倉式泵密封性的要求及物料充分流化的要求，設計密封槽及在上下流化板相對的不同位置鉆孔，結構簡單，密封效果好，物料的流化效果好，物料運輸速度快。
1216
0
本實用新型屬于冶金化工技術領域，公開了一種就地連續處理過濾渣的裝置，該裝置包括過濾渣渣盤，過濾渣渣盤的底部設有下渣口，下渣口上連接有倒渣溜渣管，倒渣溜渣管的下端連接有過濾渣處理槽，過濾渣處理槽內設有攪拌軸，攪拌軸的下端設有攪拌裝置，攪拌軸的上端伸出過濾渣處理槽的頂部后連接有驅動裝置。本實用新型使過濾渣通過倒渣溜渣管流入過濾渣處理槽進行處理，實現了過濾渣的連續就地處理，解決了過濾渣長期堆存、不能及時實現渣中有價金屬的回收變現和資金占用問題。過濾渣的連續直接處理不僅可以降低操作人員過濾渣裝包或來回倒運的勞動強度，而且可以避免過濾渣來回倒運存在的安全風險，降低了運輸費用，降低了噸袋使用費用。
889
0
本實用新型公開了一種破碎海綿鐵的裝置，屬于冶金領域，以解決現有海綿鐵破碎裝置存在的只能處理尺寸較小且尺寸波動不大的物料的問題。它包括上下串聯的一級高速粉碎機和二級高速粉碎機，一級高速粉碎機頂部設有入料口，一級高速粉碎機內設有一級粉碎機轉軸，一級高速粉碎機的下方設有插板閥；所述二級高速粉碎機內設有二級粉碎機轉軸，二級高速粉碎機的下方設有重物料出口和鼓風入口，鼓風入口連接有鼓風機，二級高速粉碎機的上方設有篩上物及重物料入口，二級高速粉碎機的側壁上方設有輕物料出料口，所述輕物料出料口連接過濾器，過濾器的下方設有篩分機。本實用新型具有設備簡單、粉塵濃度低、能耗低、產品粒度細、占地少等特點。
874
0
本實用新型公開了一種電鎳板抓取裝置，屬于冶金機械設備領域，解決了機械抓取電鎳板困難的問題。本實用新型包括吊耳、架體、吸盤組件和夾爪組件，架體懸掛于吊耳下方，夾爪組件位于架體上，吸盤組件包括吸盤體，吸盤體位于架體下方，還包括傳感器組件，傳感器組件包括探測桿、接近開關和接近開關支桿，接近開關支桿位于架體上方，接近開關位于接近開關支桿上，在靠近接近開關支桿的位置設有探測桿，探測桿穿過架體伸向架體下方，探測桿可相對架體上下滑動，吸盤體底部周邊設有泡沫密封條。本實用新型在吸盤體的底部周邊設置泡沫密封條，可以吸起表面不平整的電鎳板，吸盤與夾爪相結合，穩固牢靠；接近開關與探測桿結合，保證了抓取的準確性。
755
0
本實用新型公開了一種風管法蘭快速拆卸接頭，屬于冶金設備檢修技術領域。該風管法蘭快速拆卸接頭，主要由可拆卸連接法蘭盤的連接端和形狀與扳手虎口形狀相適配的拆卸端構成，通過臺虎鉗鉗口將風管夾持牢固，將該快速拆卸接頭安裝至法蘭一側，用銷軸固定后使用電動扳手或液壓扳手便可快速、省力地將法蘭從風管上拆卸下來。本實用新型結構簡單，操作方便，可廣泛地應用于各種管道上法蘭的快速拆卸中。
1036
0
本實用新型涉及冶金技術領域，公開了一種從電解銅粉生產廢水中回收銅粉的銅粉收集裝置。它包括集粉槽體、安裝在集粉槽體內腔中的擋板，相鄰兩塊所述擋板為上下錯位設置、左右錯位設置，臨近所述排液口的所述擋板的下方設有孔板，所述孔板上設有可拆卸的油毛氈或者濾布。本實用新型中的擋板錯位設置，能夠全方位的將廢水中的電解銅粉攔截、沉積，臨近排液口的孔板，利用油毛氈或濾布的透水性，將銅粉進行攔截。本實用新型可單獨使用，也可將兩個本實用新型聯接使用，以取得更好的回收效果。本實用新型結構簡單，易于加工，投資小，處理能力強，銅粉回收效果好。
1201
0
一種燒結機的新型重錘擺動板式密封裝置。屬于冶金機械設備領域。用于燒結機的首尾端部,解決臺車與風箱的漏風問題。本裝置由密封板、密封支承座、重錘和杠桿組成。特點是密封板與臺車是平面接觸密封,密封板與固定在風箱上的密封支承座是曲面接觸密封,重錘調整方便。本裝置的優點是結構簡單,密封可靠。故障少、壽命長、重量輕。本裝置特別適合在現有燒結機上改造應用。
821
0

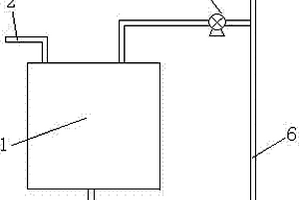

一種給儲液裝置，涉及一種用于濕法冶金中配液后保證溶液混合均勻的給儲液裝置。其結構包括一儲液槽罐體、儲液槽罐體進液管、儲液槽罐體出液管，與儲液槽罐體出液管相聯的輸液泵、外排給液管；其特征在于輸液泵排液管聯接一Y型管，其Y型管的一根設有閥門與外排給液管相聯；另一根設有閥門與儲液槽罐體相聯。本實用新型的一種給儲液裝置，儲液罐或儲液槽后要接一個打液泵，在打液泵后接一段Y型管。當溶液配制完成后，關閉通向下道工序的閥門，開啟進入儲液罐或者儲液槽的閥門，同時開啟泵，實現儲罐或者儲液槽中溶液的自循環，以達到自循環混合的目的。
997
0
一種反應釜的加熱裝置,涉及一種用于化工、冶金過程的反應釜的加熱裝置。其特征在于該裝置由下列結構組成:加熱水槽—該加熱槽為一柱形槽體,在槽體底部設有電加器;在槽體頂端蓋的一加熱水槽蓋;上循環上水管—該水管位于加熱槽上端側壁上,通過法蘭與反應釜上部側壁的加熱套進水管相聯;下循環回水管—該水管位于加熱槽下端側壁上,通過法蘭與反應釜下部側壁的加熱套出水管相聯;測溫計—該溫計固定穿過加熱水槽蓋,位于加熱水槽中。本實用新型的裝置結構簡單,占空間小,投資少,加熱均勻,使用效果良好。
951
0
本實用新型公開了一種表面冷卻器清灰裝置，屬于冶金設備領域，解決了表面冷卻器內粘附的粉塵難以清理的問題。本實用新型包括導桿、鏟刀、驅動裝置、主動輪和從動輪，鏟刀呈環狀，導桿位于鏟刀的軸線處，導桿和鏟刀之間通過固定桿連接，主動輪連接在驅動裝置的輸出軸上，導桿的兩個相對面上設有齒板，主動輪和從動輪分別與兩個齒板嚙合連接。驅動裝置動作，通過主動輪帶動導桿上下移動，鏟刀隨之上下動作，在其動作的過程中，鏟刀直接與粘附于冷卻管的煙塵作用，在剪切力的作用下從冷卻管的內表面清除，實現自動清灰，減輕人工勞動強度，有效改善作業環境，無噪音污染，避免因振打導致冷卻管變形。本實用新型結構簡單，運行可靠，實用性強。
900
0
本實用新型公開了一種苛化反應加料量具，屬于冶金技術領域，以解決苛化反應釜加料時各種智能料位測定儀器不適宜工況、人工測量效率低的問題。裝置包括測量棒，測量棒下部設有至少3個定位桿，測量棒垂直于定位桿形成的平面，定位桿底端與測量棒底端齊平，測量棒從上到下依次設有3個密封的照明裝置，照明裝置包括互相連接的燈帶、電線、開關、電池，其中燈帶、電線、電池集成在密閉的透明盒體中，開關設在透明盒體外部。本實用新型針對化工料位測定中的三大難題??泡沫、高溫、結晶，反其道行之，在傳統的方法上做改進，研發出便于操作觀察的測量棒，制作簡單，照明裝置整體定制成本低，更換簡便，操作便捷，觀察準確方便，大大提高了作業效率。
930
0
本實用新型公開了一種管道閥門法蘭開口換墊工具裝置，用于管道閥門法蘭開口換墊使用，防止用手直接接觸夾傷手，減輕勞動強度，保證安全，本實用新型涉及冶金機械檢修工具技術領域；本實用新型包括左右旋緊固螺絲、開口夾板、夾持架，所述夾持架的兩端對稱設置有開口夾板，并且在靠近開口夾板的這端通過左右旋緊固螺絲將兩端連接；所述夾持架是由對稱設置的右持架、左持架通過銷軸連接而成的可轉動夾持架，本實用新型提高了檢修、維護效率、降低了檢修人員的作業強度、保障檢修人員安全要求。
897
0
本實用新型涉及工業設備領域，屬于冶金、軋鋼、礦山及其它工業設備自動化可控硅整流傳動裝置等領域，公開了一種用于工業傳動柜外轉子風機軸承的拆卸裝置，包括拉座，拉座上穿設有螺旋桿，拉座的兩端分別通過連接螺栓連接有受力拉桿，受力拉桿上設有定位桿連接孔，定位桿連接孔上通過螺栓固定設有定位桿，定位桿內螺紋連接有固定螺栓，受力拉桿上設有用于固定螺栓定位的螺紋槽，螺紋槽、定位桿連接孔設在不同的受力拉桿上，工作人員可通過調整固定螺栓來調整定位桿的高低，使得受力拉桿在使用過程中不會展開，并實現在受限空間內拆卸外轉子風機軸承的目的，防止損壞拆卸器、軸承和轉子內部，從而便于工作人員維護檢修。
918
0
本實用新型公開了一種水淬溜槽裝置及一種熔融渣水淬系統，屬于冶金設備領域，解決了傳統的水淬溜槽水淬過程中壽命短的問題。水淬溜槽裝置包括槽體和溜管，在槽體一端設有槽頭，槽頭為空腔體，槽頭上連接有進水管，槽體內設有分隔板，分隔板將將槽體分隔成內腔和外腔，分隔板上設有多個過水孔，外腔上設有進水口和排污口，槽頭與槽體的連接處設有分水板，分水板上設有多個與內腔相通的分水孔。熔融渣水淬系統包括熔煉爐和渣池，還包括水淬溜槽裝置、水泵，熔煉爐與溜管相接，內腔另一端與渣池相接，水泵的輸出端分別與進水管和進水口相連。在兩路水的作用下熔體冷凝呈粒狀并在槽體內呈懸浮狀態，防止溶體直接沖刷槽體，明顯延長槽體的使用壽命。
1079
0
本實用新型提供了一種用于閉路循環使用的管道輸送裝置，包括吹灰器，所述吹灰器的一端設有吹灰嘴、另一端設有喉管，所述吹灰器的中部設有空腔，所述吹灰嘴的一端插設于空腔內部、另一端露出，所述吹灰嘴露出的一端設有法蘭，所述吹灰嘴與吹灰器通過壓蘭固定連接，所述喉管的另一端設有吹灰管，所述吹灰嘴的上方設有助吹嘴，所述助吹嘴的一端插設于空腔內部、另一端露出。本實用新型用于解決冶金爐窯煙氣凈化收集后的煙塵進行二次轉運或開路堆存時，造成轉運成本較高且環境污染的問題，操作簡易，實用性強。
849
0
本實用新型涉及化工、冶金、粉末材料、環保等領域，尤其涉及多級連續逆流洗滌浸出設備。逆流洗滌設備包含殼體，殼體為立式殼體，內部能夠進行立式逆流洗滌，物料朝下走，洗液朝上走；殼體內部包含層層疊加的多級洗滌系統，洗滌系統包含轉動的轉軸，轉動的轉軸上相對應的每一級轉盤與殼體內壁之間形成的縫隙及空腔作為物料及洗液的通道，洗液逐漸朝上，物料逐漸朝下，依次進行多級逆流連續洗滌，洗滌后物料從最下面出口排出，洗滌廢液從最上面出口排出。采用多級連續多級逆流洗滌方式，具有洗滌用水量小、廢水少、回收率高、洗滌質量高、洗滌效果好等特點。更重要的是，容易實現自動連續控制和操作，大大減輕了人工勞動強度。
938
0
本實用新型屬于濕法冶金設備技術領域，具體公開了一種用于銅排表面渣處理打磨機，包括平臺支架，所述平臺支架上表面的兩端設置有進料支架和出料支架，所述進料支架和出料支架之間設置有打磨裝置，所述打磨裝置與電機一連接，所述電機一安裝在平臺支架上；其可以完全代替手工打磨作業方式，提高作業效率，降低勞動強度，自動化程度高；同時在打磨裝置的兩端安裝了校平裝置，在打磨銅排的同時也將其校平了；其在打磨裝置的底部設置了廢渣物料收集裝置，并利用了收塵袋，其避免了打磨時產生的灰塵等廢渣物料對操作人員造成傷害以及污染其作業環境。
1230
0
本實用新型公開了一種地坑溶液自動收集裝置，屬于濕法冶金設備領域。該裝置包括地坑泵，該地坑泵通過進液管道與地坑相通，通過出液管道與溶液儲槽相通；且地坑泵依次與控制器、單片機和數顯控制儀電連接，數顯控制儀與插入地坑底部的磁性浮球液位計電連接。本實用新型通過磁性浮球液位計、數顯控制儀、單片機和控制器的配合作用，實現地坑泵的自動啟閉，達到了地坑積液清理回收自動控制和無人值守的目的，增強了地坑積液清理回收的安全性和便捷性。
1389
0
本實用新型屬于冶金設備技術領域，具體涉及一種水冷式快速調節皮帶刮料器，包括刮料器擋皮、水冷擋皮固定裝置和刮料器配重杠桿，所述水冷擋皮固定裝置呈前低后高的夾板狀結構，并且在后夾板內設有冷卻水管，所述刮料器擋皮夾在水冷擋皮固定裝置的卡槽內，刮料器擋皮下端連接有設在卡槽內的彈簧，所述水冷擋皮固定裝置下端設有焊接在皮帶支架上的固定銷軸，本實用新型通過杠桿原理，在刮料器擋皮的另一端設置配重杠桿，使得當刮料器擋皮被輸送皮帶表面磨損后，一方面通過刮料器配重杠桿將水冷擋皮固定裝置升起，使得刮料器擋皮時刻緊貼輸送皮帶表面，當刮料器擋皮被磨損完后，只需拆開螺栓就可更換，更換過程簡易，延長了刮料器擋皮的使用壽命。
798
0
本實用新型公開了一種袋式除塵器倉室壓力測控保護裝置，屬于冶金除塵系統領域，解決了不當的壓力值加劇布袋壽命時限的問題。本實用新型包括測量室和PLC，測量室內設有取樣監測管，取樣監測管上連接有吹掃管道、排空管道、檢測管道、以及多個倉室取樣管道，倉室取樣管道分別與各除塵倉布袋室相連通，吹掃管道上設有進氣吹掃閥，排空管道上設有排空閥，檢測管道上設有檢測閥和壓力變送器，倉室取樣管道上設有倉室取樣閥，進氣吹掃閥、排空閥、檢測閥和倉室取樣閥均采用電磁閥且均與PLC相連，壓力變送器與PLC相連，PLC與除塵系統電機相連。本實用新型可自動控制布袋倉室的配套工藝設備裝置，起到保護布袋和延長布袋的使用壽命的作用。
1186
0
本實用新型屬于冶金機械技術領域。公開了一種轉爐爐口水箱進回水裝置，以解決原爐口水箱水管外部連接，造成管道受熱變形斷裂頻繁，停機檢修不便、爐口水箱使用壽命短的問題，該裝置包括設置在轉爐爐口上的托圈，托圈上設有進水口、出水口，進水口連接進水管路，出水口連接回水管路，進水管路與回水管路均設置在爐口水箱內，爐口水箱上裝有第一法蘭、第二法蘭，第一法蘭與第二法蘭之間設有裙板裝置，裙板裝置位于進水管路及回水管路的外側，第二法蘭與托圈之間設有進回水管護板，且進回水管護板位于進水管路及回水管路的外側。本實用新型結構簡單，成本低廉，不但保證了爐口水箱的水管連接質量，而且延長爐口水箱的使用周期。
1106
0
本實用新型公開了一種高爐噴煤噴吹罐底部密封裝置，屬于冶金設備噴煤系統技術領域，解決現有技術中硫化裝置密封頻繁泄漏的問題。裝置包括環形U型槽、膠條和環形膠皮墊，流化床上設有環形U型槽，槽內設有膠條，膠條的上方設置流化板，流化板上設有環形膠皮墊，環形膠皮墊的頂面設置流化板壓欄。本實用新型采用膠圈密封的新思路“縮減密封面”，在流化床上設置環形U型槽，在環形U型槽內設置膠條，并將膠皮墊與流化板和流化床的接觸面由面接觸改小為線接觸，防止更換流化板后流化板和膠皮墊間不能完全接觸造成密封失效，從而滿足現場使用要求，徹底解決了流化床裝置密封頻繁泄露的問題，該密封形式結構合理，克服了密封面損傷后密封失效的難題。
904
0
本實用新型涉及一種大溫差交叉料流預熱預分解系統，該系統包括旋風預熱器系統、分解爐系統和窯尾煙室，旋風預熱器系統包括N級旋風筒，除第N級旋風筒之外的其他旋風筒均包括分料閥，第1級至第N-2級旋風筒各自通過分料閥將下料口中的部分物料送入比其低級的旋風筒進口風管，將另一部分物料送入較該低級的旋風筒的煙氣溫度更高的旋風筒進口風管或分解爐系統；從而增大各旋風筒進口風管和分解爐系統中的氣固溫差。通過本實用新型的技術方案，提高了生料換熱效率，降低了系統廢氣溫度，提高了生料分解率，經濟效益和環境效益顯著。適用于新建和現有水泥預熱預分解系統的改造，也可用于冶金、化工等行業中的粉料換熱系統。
800
0
一種礦漿輸送溜槽槽體，涉及一種濕法冶金及化工過程的礦漿輸送裝置，特別是礦漿輸送溜槽槽體結構的改進。其特征在于其結構包括：下槽體—該下槽體結構包括斷面的形狀為U型的下槽殼，固接于下槽殼兩端的溜槽垂前端板和溜槽垂直后端板，溜槽垂前端板和溜槽垂直后端板上固接槽體聯接管；上槽蓋—該上槽蓋為扣合在下槽體上沿上的蓋板。本實用新型的一種礦漿輸送溜槽槽體，徹底解決了焊接點的泄露，起到了對酸堿的耐腐蝕性，杜絕了礦漿輸送時跑、冒、滴、漏等現象，減少了物料損失、減輕了現場環境的污染。操作安全得到了保證，對現場鋼結構的腐蝕大為減輕，取得了顯著的效果。
1082
0
本實用新型是一種農用三輪運輸車連體后橋。 是由皮帶輪、變速箱、左、右半軸殼、左、右制動器組 成。在變速箱中設有牙嵌齒輪、倒擋雙聯齒輪及II、 III擋齒輪，變速箱底部與水平線成2°15＇斜度。牙 嵌齒輪采用28個Φ6mm的半孔，其內孔鑲有粉末冶 金套，倒擋雙聯齒輪采用簡支梁結構，II擋齒輪及III 擋齒輪均為單片齒輪。本實用新型結構緊湊、合理， 重量輕、剛性好，整機性能可靠，制動性能好，加工工 藝簡單，節約材料、成本低。
