江蘇鎮江有色金屬加工技術理論與應用

溫差發電眼鏡及其制作方法 1085

 0

一種溫差發電眼鏡及其制作方法，所述的溫差發電涂層（4）涂覆在鏡腿（3）外側表面，所述的涂層外電極（5）與溫差發電涂層（4）的表面緊密結合，所述的微型電荷泵（6）芯片電路與電源開關（9）、發光二極管（10）安裝在功能電路板（7）上面，安放在鏡腿（3）前端內側凹槽內，所述的鋰電池（8）和充電插口（11）安裝在左側鏡腿（3）凹槽內。本發明，在鏡腿外表面噴涂了一層利用熱電效應產生微弱電壓的溫差發電涂層，當佩戴本發明眼鏡時，人的面部皮膚與環境的溫差就會傳遞到鏡架的溫差發電涂層，發出微弱的直流電壓，經電荷泵升壓處理后存貯于鋰離子電池內，達到永久性自然發電補充電量的效果。

“黃-殼”結構的碳球/MoS2復合材料及其制備方法 834

 0

本發明涉及一種“黃?殼”結構的碳球(蛋黃)/MoS2(蛋殼)復合材料及其制備方法。通過水熱法自組裝一步制備出具有這“黃?殼”結構的復合材料。該復合材料具有良好的電化學性能，制備工藝簡單、綠色環保，作為新型結構的能源材料在超級電容器、鋰離子電池等儲能領域具有廣闊的應用前景。

層狀-尖晶石復合固溶體正極材料的制備方法 754

 0

本發明涉及一種鈉離子摻雜的層狀-尖晶石復合固溶體正極材料，屬于新能源材料領域。首先，用去離子水將按化學計量比稱量的鎳鹽、錳鹽溶解配置成多元金屬鹽溶液，其次，配制堿溶液；接著，將多元金屬鹽溶液及化學計量比過量的堿溶液在超聲外場的作用下邊攪拌加入邊進行反應，控制反應溫度，控制好鹽、堿溶液的加入速度；反應完畢后繼續攪拌，繼續攪拌后靜置，過濾，得固形物，用去離子水洗滌至pH值7.8以下，干燥，即得到鎳錳多元鋰離子電池正極材料前驅體；然后和按化學計量比稱取的鋰鹽和鈉源混合，經過機械活化、焙燒，最后冷卻得到層狀-尖晶石復合固溶體正極材料。通過上述方法，能有效地提高正極材料的倍率性能。

無線感應充電眼鏡及其制作方法 1111

 0

一種無線感應充電眼鏡及其制作方法，由鏡框（1）、導磁鏡腿（2）、鏡片（3）、線圈骨架（4）、感應接收線圈（5）、線圈護罩（6）、無線充電接收電路模塊（7）、鋰電池（8）、用電負載（9）、內蓋板（10）、內裝無線充電發射裝置的眼鏡盒（11）所組成，其特征在于：所述的導磁鏡腿（2）的外套有線圈骨架（4），感應接收線圈（5）纏繞在線圈骨架（4）上，外加線圈護罩（6），導磁鏡腿（2）內置無線充電接收電路模塊（7）、鋰電池（8）和用電負載（9），上述器件組合裝配成一體后與鏡框（1）相連接組成一付完整的無線感應充電眼鏡。本發明，解決了智能眼鏡的用電需要，具有設計新穎，使用方便的特點。

方便攜帶的LED燈 1154

 0

本發明涉及手持照明技術領域，具體公開了一種攜帶方便的LED燈，包括彈性外殼；彈性外殼內部設有四個LED燈泡、柔性線路板、磷酸鐵鋰電池和調節開關，四個LED燈泡、磷酸鐵鋰電池和調節開關均與柔性線路板電連接，且調節開關和四個LED燈泡均凸出于彈性外殼外表面；彈性外殼上設有一個凹槽，凹槽內設有插頭，凹槽的底部設有過線孔，插頭通過導線穿過過線孔與柔性線路板電連接；彈性外殼外壁的內側設有兩條相對稱的橡膠帶；兩條橡膠帶之間設有收緊扣帶；調節開關設有指示燈，指示燈也與柔性線路板電連接；通過收緊扣帶和橡膠帶將該LED燈固定在手腕部，使LED燈的光照角度與手臂的運動角度相同。

摻雜PAALi-g-SiO2的納米纖維基復合凝膠聚合物電解質的制備方法 1154

 0

本發明公開一種應用于聚合物鋰離子電池的摻雜PAALi-g-SiO2的納米纖維基復合凝膠聚合物電解質的制備方法，首先制備PAALi-g-SiO2，然后將其與PVDF按照1:2～1:6質量比共混分散于N’N-二甲基甲酰胺/丙酮（3:1）混合溶液，采用靜電紡絲法制備復合納米纖維聚合物薄膜，薄膜干燥后吸附相對于其質量100%wt～300wt%的液體電解質以活化，得到的復合納米纖維凝膠聚合物電解質厚度范圍為80～100μm，離子導電率在25℃最高達3.26×10-3S?cm-1，電化學窗口達5.0V。本發明在聚合物鋰離子電池等領域應用具有良好前景。

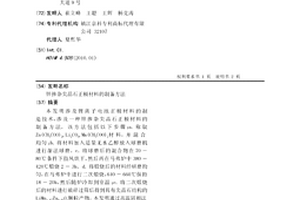

鋅摻雜尖晶石正極材料的制備方法 707

 0

本發明涉及鋰離子電池正極材料的制造技術，涉及一種鋅摻雜尖晶石正極材料的制備方法。該方法包括以下步驟：a.稱取Zn(CH3COO)2,Li2CO3,Mn(CH3COO)2材料，并混合均勻；b.將材料加入適量無水乙醇放入球磨機進行濕法球磨。c.將球磨后的混合物在70－80℃條件下鼓風烘干，然后再在馬弗爐中380－420℃煅燒2－3h。d.將煅燒后的材料經研磨均勻，在馬弗爐中進行二次煅燒，640－660℃保持18－20h，然后隨爐冷卻到室溫；e.將二次煅燒后的材料進行破碎過篩后得到具有尖晶石結構的LiMn1.97Zn0.03O4顆粒產物。本發明通過高溫固相法對尖晶石錳酸鋰正極材料進行摻雜改性，有效提高了正極材料的容量和循環性能。

負載改性纖維素-膨潤土及其制備方法 901

 0

本發明公開了一種負載改性纖維素?膨潤土，屬于膨潤土的制備領域，按照質量份計，本發明負載改性纖維素?膨潤土由以下組分制得：膨潤土50～80份；鈉鹽1～2份；納米纖維素3～6份；竹粉1～2份；氯化鋰0.1～0.2份；燒堿1～2份；聚乙二醇10～16份；去離子水5～8份。本發明通過氯化鋰對纖維素進行改性，以及采用氟化鈉對膨潤土進行改性，最終得到負載改性纖維素?膨潤土，本發明制備的膨潤土的物理黏度以及膨脹率均得到大幅度提升。

高循環性能的二次鋁離子電池及制備方法 806

 0

本發明公開了一種高循環性能的二次鋁離子電池及制備方法，該電池包括正極、負極、電解液和連接所述正極及負極的隔膜，所述正極為石墨烯；所述負極為鋁錳合金，其中Mn的質量占鋁錳合金總質量的3-8％；所述電解液為包含有Al3+、Cl-、[EMIm]+構成的混合物，其中[EMIm]+與Al3+摩爾比大于3：2，小于4：1。本發明的高循環性能的二次鋁離子電池，有較高的熱穩定性，能夠克服當前鋰離子電池的安全性問題，不會產生鋰離子二次電池的爆炸問題，并且本發明制備的電池比已報道的鋁離子二次電池的性能優越。該電池的充放電平臺可以達到3.5V以上，循環壽命可以達到5000次以上，電池的能量密度可以達到90Wh/Kg以上。

超級電容器用高性能石墨烯電極材料及其制備方法 1085

 0

本發明公開了一種超級電容器用高性能石墨烯電極材料，以石墨烯、稀土、四氯化鈦、三氯化鐵、甲基乙酰胺、氫氧化鎂為主要成分，通過加入N?甲基丁基哌啶雙三氟甲磺酰亞胺鹽、五甘醇、甲基三乙氧基硅烷、椰子油、鈷酸鋰、甲基戊醇、環己酮、分散劑、硅烷偶聯劑、膠黏劑，輔以超聲分散、攪拌密煉、惰性氣體環境混煉、噴霧干燥、物料涂覆電極等工藝，使得制備而成的超級電容器用高性能石墨烯電極材料，其電性能可靠, 導電性能優良、介電常數高，能夠滿足行業的要求，具有較好的應用前景。

改進的電動自行車燈 870

 0

一種改進的電動自行車燈，包括支架，設于支架上的燈體，所述燈體包括燈頭和燈筒，設于燈頭內的LED燈泡和設于燈筒內的鋰電池，設于燈筒表面的電池開關和風電開關，所述支架上設有兩個風力發電裝置，所述風力發電裝置包括風扇，與風扇相連的轉軸和與轉軸相連的電能轉換裝置，所述電能轉換裝置連有電能儲存裝置，所述電能儲存裝置與所述燈體通過導線并聯在一起，所述燈筒表面設有報警器開關，所述燈筒內還設有報警器。本發明充分利用電動車行進時風力較大的特點，設置了兩個風力發電裝置用于發電，從而可以為車燈提供風能供電，由于該車燈還設有鋰電池供電，從而可以實現雙重供電；具有位置靈活可調、雙重供電方式、燈筒可拆卸等特點。

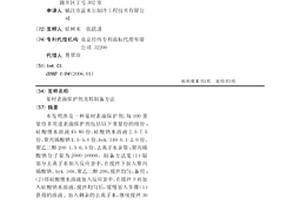

基材表面保護劑及其制備方法 763

 0

本發明涉及一種基材表面保護劑，每100重量份多用途表面保護劑包括以下重量份的組份：硅酸鋰水溶液45-85份、硅酸鈉水溶液2.5-7.5份、聚丙烯酸鈉1.5-5.0份、byk-349?0.1-2.0份、聚乙二醇200?1.5-6.5份、去離子水余量；聚丙烯酸鈉分子量為2000-10000。制備方法是（1）取部分去離子水加入反應釜中，在攪拌下加入聚丙烯酸鈉、byk-349、聚乙二醇200，攪拌均勻，備用；（2）將硅酸鋰水溶液加入反應釜中，在攪拌下再加入硅酸鈉水溶液，攪拌均勻后，緩慢加入步驟（1）獲得的溶液,加入剩余的去離子水，繼續攪拌30分鐘后，靜置60分鐘后，包裝。在室溫條件下即能在基材表面形成結合牢固致密無機膜，可有效保護金屬和塑料等基材表面。

高品質聚酰胺制備方法 773

 0

本發明公開了一種高品質聚酰胺制備方法，通過提供戊二胺、硝酸鋰和己二酸鹽化合物，投入攪拌罐內，形成混合粉末，濕法球磨12小時，干燥后取出混合物；將上述混合物，己內酰胺，次磷酸鈉，水投入反應釜，完成三次聚合；排出物料，冷卻并切粒獲得高品質聚酰胺濕切片；將濕切片放入萃取干燥裝置，100℃沸水萃取36h，135℃高純氮氣干燥36h，得到高品質聚酰胺。本發明通過戊二胺、硝酸鋰和己二酸鹽化合物預先混合，然后再與己內酰胺，次磷酸鈉，水投入反應釜中聚合反應，得到高品質聚酰胺濕切片，經過萃取得到高品質聚酰胺，產品強度高，質量好。

多機并聯的小型微電網系統 1165

 0

本發明涉及一種多機并聯的小型微電網系統。該系統由多個光伏發電子系統和風力發電子系統組成；其中每個光伏發電子系統包括太陽能電池板、用于儲存電能的儲能鋰電池和用于電能輸出的光儲變流器；每個風力發電子系統包括風力發電機、用于控制風力發電機運行狀態的風機控制器、用于儲存電能的儲能鋰電池和用于電能輸出的風儲變流器；各個光伏發電子系統和風力發電子系統能夠各自獨立運行，或者，多個光伏發電子系統或風力發電子系統多機并聯運行為負載供電。本發明能夠適應不同負載功率要求，設備運行成本低、擴展靈活性好。

稻殼基硅氧化物/碳復合負極材料及其制備方法與應用 740

 0

本發明公開了一種稻殼基硅氧化物/碳復合負極材料，所述復合負極材料由稻谷殼、酸溶液、氯化鋅、碳源、還原劑、乙醇和去離子水原料制備而成；硅氧化物顆粒直徑為50～150nm；硅的質量分數為4.8～21.5％，氧的質量分數為5.2～18.5％，碳的質量分數為60～90％。本發明的稻殼基硅氧物/碳復合負極材料應用于鋰離子電池，不僅能改善鋰電池的首次庫倫效率和循環壽命，而且工藝簡單、重現性好、易于實施，適合大規模生產。本發明還公開了稻殼基硅氧化物/碳復合負極材料的制備方法與應用方法。

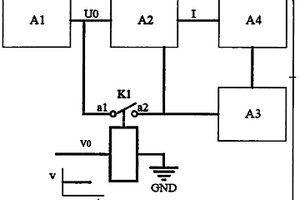

采摘機器人激光切斷裝置的電源 705

 0

本發明公開了一種采摘機器人激光切斷裝置的電源，包括高能鋰電池組A1、恒流電路A2、延時電路A3、保護電路A4和繼電器K1；采摘機器人控制系統的高低電平信號接于繼電器K1從而控制繼電器K1觸點的吸合和釋放，恒流電路A2接入鋰電池組A1；延時電路A3一端串接于繼電器K1、另一端接入保護電路A4、保護電路A4的另一端接入恒流電路A2，本發明的濾波和防浪涌電路大大簡化，將恒流供電、自動控制、慢啟動慢關閉、過電流和反向浪涌保護、電壓電流數字顯示諸多功能合為一體，簡單輕便、安全可靠、便于控制和調節，并適用于類似脫離交流電源的101W級大功率半導體激光器的供電、保護、控制與調整。

多孔纖維凝膠聚合物電解質的制備方法 1113

 0

本發明公開一種多孔纖維凝膠聚合物電解質的制備方法。首先通過縮合聚合制備離子聚合物聚氨基甲酸聚乙二醇酯鋰，然后將其與聚偏氟乙烯按照質量比1:1～1:4混合分散于N,N-二甲基甲酰胺溶液中，然后先靜電紡絲再烘干工藝，制備共混聚合物多孔纖維薄膜，薄膜干燥后，吸附相對于其質量200～400wt％的液體電解質以活化，得到厚度為50～70μm的多孔纖維凝膠聚合物電解質。本發明制備的多孔纖維凝膠聚合物電解質，最佳離子導電率達到5.43×10-3S/cm，電化學穩定窗口達到5.0V左右，在聚合物鋰離子電池等領域具有良好的應用前景。

基于準一維氧化物的有機/無機復合固態電解質及應用 787

 0

本發明屬于固態電池技術領域，尤其涉及基于準一維氧化物的有機/無機復合固態電解質及應用。以直徑為亞微米級的二氧化鈦、氧化鋁、氧化硅、莫來石纖維或直徑為納米級的氧化鈦、氧化鋁、氧化硅棒為填料，將聚碳酸酯類聚合物及鋰鹽通過刮涂、噴涂或輥涂方式制得有機/無機復合電解質膜，電壓窗口為4～5V，室溫離子電導率為10^?4～10^?3S/cm，拉伸強度為5MPa～20MPa，并可應用于室溫高電壓固態鋰離子電池，顯示良好的循環性能。

高性能電池及制備方法 1131

 0

本發明公開了一種高性能電池及制備方法，包括正極、負極、電解液和連接所述正極及負極的隔膜，所述正極為石墨烯與鎳鈦合金構成的復合片，由兩層組成，一層為鎳鈦合金，另一層為石墨烯；所述負極為鋁硅合金，其中硅的質量占鋁硅合金總質量的5-8％；所述電解液為包含有Al3+、Cl-、[EMIm]+構成的混合物，其中[EMIm]+與Al3+摩爾比大于3：2，小于4：1。本發明的高性能電池，有較高的熱穩定性，能夠克服當前鋰離子電池的安全性問題，不會產生鋰離子二次電池的爆炸問題，并且本發明制備的電池比已報道的高性能電池的性能優越。該電池的充放電平臺可以達到3.5V以上，循環壽命可以達到5000次以上，電池的能量密度可以達到90Wh/Kg以上。

冰涼醒目眼鏡及其制作方法 1057

 0

一種冰涼醒目眼鏡及其制作方法，由中空鏡框（1）、散熱端面（2）、半導體制冷片（3）、冷面貼膜（4）、液態金屬（5）、控制電路板（6）、觸發按鈕（7）、鋰電池（8）、充電插口（9）、內蓋板（10）、鏡片（11）和鏡腿（12）組成，其特征在于：所述的控制電路板（6）與鋰電池（8）分別安裝在左右鏡腿（12）的預留凹槽內，通過沿中空鏡框（1）內置的導線進行電氣聯接。本發明，起到驅趕睡意，提神醒目的調節作用，具有創意新穎，效果顯著，實用性強的特點。其硅膠材料的導熱系數由原來的0.3W/m.k提高到3W/m.k，熱傳導系數提高到原來的10倍。

藍光眼鏡夾片及其制作方法 806

 0

一種藍光夾片眼鏡及其制作方法，由導光板鏡片（1）、透明粘結層（2）、柔性電路板（3）、LED發光陣列（4）、保護膜層（5）、夾片支撐固定架（6）、電池卡槽（7）和鋰電池（8）組成，其特征在于：所述的導光板鏡片（1）、透明粘結層（2）、柔性電路板（3）、LED發光陣列（4）和保護膜層（5）依次疊加粘接固定在一起成為一個整體鏡片，安裝在夾片支撐固定架（6）兩端，所述的電池卡槽（7）設置在夾片支撐固定架（6）前端，鋰電池（8）卡在電池卡槽（7）內。本發明，可以調節佩戴者的情緒，增加多巴胺的分泌，使人們的心情變得愉快，減輕憂郁癥狀和煩躁心理的發生。

高容量硅碳負極材料的制備方法 779

 0

本發明涉及鋰離子電池負極材料的制備，具體是一種高容量硅碳負極材料的制備方法。該方法包括以下步驟：a.將反應前驅體PVC緩慢加入不斷攪拌的溶劑四氫呋喃中，使PVC完全溶解，形成溶液；b.將硅粉緩慢的加入步驟a獲得的溶液中，混合均勻；c.將步驟b獲得的溶液加熱到溶劑全部揮發后得到的混合物移入石英管反應裝置中；d.將石英反應裝置轉移到高溫爐中，使有機前驅體熱解炭化；e.反應結束即得到所需的高容量硅碳負極材料。本發明方法通過在硅粉顆粒表面包覆一層碳，從而抑制硅在脫嵌鋰時的體積變化，使整個電極的體積變化控制在合理范圍之內，提高了電池的可逆容量，改善了循環性能。

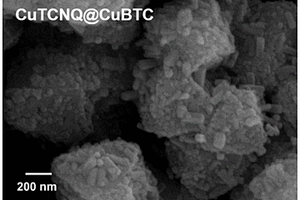

CuTCNQ@CuBTC核殼材料及其制備方法 814

 0

本發明公開了一種CuTCNQ@CuBTC核殼材料及其制備方法，所述核殼材料結構為CuTCNQ均勻地包覆在CuBTC外表面。所述制備方法，包括以下步驟：(1)將BTC的甲醇溶液滴加到三水合硝酸銅與聚乙烯吡咯烷酮的混合溶液中，靜置得藍色沉淀，離心洗滌干燥得CuBTC粉末；(2)將7,7,8,8?四氰基對醌二甲烷和碘化鋰混合到已脫氣的乙腈溶液中，氮氣回流后冷卻，過濾洗滌，烘干得到紫色LiTCNQ；(3)將LiTCNQ溶液加入到CuBTC分散液中，離心，沉淀洗滌干燥，得到核殼結構CuTCNQ@CuBTC。本發明的復合材料電導率提高到了10^?7S/cm；反應進程更加容易控制，產物提純更加容易。

具有良好電化學性能的三維花狀MoS₂材料的制備 775

 0

本發明公開了一種以自制的MoO₃微帶為鉬源，生物硫源L?半胱氨酸為硫源，通過簡單的水熱法來自組裝三維立體結構的花狀MoS₂材料的制備方法及其在鋰離子電池領域的應用，其特征在于：所述材料是MoS₂納米片在水熱反應條件下，通過自組裝方法形成的花狀結構材料。該方法是通過兩步法合成出來需要的產物，且L?半胱氨酸具有一定的生物活性，可以提供多種生物活性基團，促進花狀結構的生成。將其作為鋰離子電池的電極材料，表現出優異的循環穩定性，三維花狀的MoS₂可以增加其表面與電解液的接觸面積，且在不斷的循環充放電過程中，不會發生堆積粉化破碎，從而顯著提高材料的儲能性能。

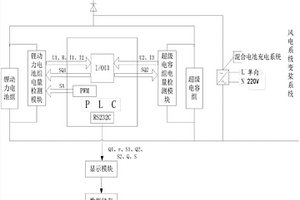

風電變槳系統的輔助混合電池容量檢測系統及方法 719

 0

本發明公開了一種風電變槳系統的輔助混合電池容量檢測系統及方法，所述系統包括可編程邏輯控制器PLC、鋰動力電池組電量檢測模塊、超級電容組電量檢測模塊、結果顯示模塊和數據儲存裝置。所述方法如下：可編程邏輯控制器PLC控制著混合電池的充電狀態，控制著各個電量檢測模塊的工作過程。鋰動力電池組電量檢測模塊和超級電容組電量檢測模塊檢測完成后，將檢測得到的數據輸出給PLC。PLC把各個電量檢測模塊傳輸來的數據進行計算處理，處理結果通過PLC中的通信模塊RS232C輸出給顯示模塊。結果顯示模塊將混合電池的各種數據顯示出來，包括電池各個模塊容量及總的電池容量，老化程度等。最后，數據儲存裝置把各項數據儲存起來，以便日后對混合電池進行分析。

La摻雜Ti包覆三元正極材料的制備方法 783

 0

本發明涉及一種鋰離子電池正極材料的制造方法，具體是一種La摻雜Ti包覆三元正極材料的制備方法。該方法包括以下步驟：1）制備三元前驅體；2）制備三元正極材料；3）將三元正極材料和La2O3混合；4）將混合好的物料二次燒結；5）再將步驟4）得到的物料加入酒精進行分散；6）將異丙醇鈦加入無水乙醇中使其完全溶解；再將其加入步驟5）獲得的混合液中混合均勻，抽濾，干燥；7）將干燥后的原料燒結；將其粉碎得到最終產物。本發明通過La摻雜和Ti包覆使三元正極材料的倍率性能和循環性能顯著提高，可得到低成本、高性能的鋰離子電池正極材料。

低分子量分布聚醚的制備方法 1024

 0

本發明公開了一種低分子量分布聚醚的制備方法，是由以下重量份數的原料制成：低分子量聚醚8?10，PO?90，DMC催化劑及碳酸鋰0.05‰。將低分子量聚醚、碳酸鋰投入到反應器中；然后在115?120℃溫度下通過氮氣流脫水，水份合格后，加入DMC催化劑，通入環氧丙烷，環氧丙烷投加結束后，攪拌1?3小時，使體系充分反應，然后抽真空，冷卻后制得低分子量分布聚醚。本發明催化劑用量小, 單體轉化率高, 聚合較穩定。

金屬有機骨架復合材料及其制備方法和應用 1162

 0

本發明公開了一種金屬有機骨架復合材料及其制備方法和應用，所述金屬有機骨架材料具有形如玉米餅的微觀形貌，包括片狀Ni?HITP基體和負載在基體表面的顆粒狀Ni?HITP；該材料的制備方法如下：（1）利用水熱法制備片狀和顆粒狀Ni?HITP；（2）分別提純片狀Ni?HITP和顆粒狀Ni?HITIP；（3）將片狀Ni?HITP和顆粒狀Ni?HITP同時加入瑪瑙球磨罐研磨均勻，得到目標復合材料。這種Ni?HITP復合材料具有極高的儲鋰性能，循環穩定性和倍率性能優異，能夠作為負極材料應用在鋰離子電池中，并且該制備方法操作過程簡單易行。

全固態三層電解質及全固態電池的制備方法 1004

 0

本發明公開了一種全固態三層電解質及全固態電池的制備方法，該復合電解質具有三層結構，包括中間的致密層和位于致密層兩側的多孔層，整體制作過程簡單、制備成本低、對環境無污染；該復合結構的固態電解質可以有效改善電解質/電極的界面兼容性、降低界面阻抗，有利于金屬離子（鋰、鈉、鉀等離子）在界面上的快速傳輸；且由于電解質包含多孔層，與陽極和陰極彼此交聯、因此同時具備離子、電子傳導相，就可以增加電極活性以及結構的穩定；陰、陽極活性材料與電解質有效接觸面積增加，以致反應活化位點增多，有利于提高固態電池的容量和倍率性能，該電解質可用于全固態鋰、鈉、鉀、Al、Zn等離子固態電池中。

α相梭子形多孔三氧化二鐵材料及其制備方法和應用 762

 0

本發明涉及一種α相梭子形多孔三氧化二鐵材料及其制備方法和應用，所述α相梭子形多孔三氧化二鐵材料是由鐵鹽、反丁烯二酸和二甲基甲酰胺制備而成，形其中，在所述鐵鹽和反丁烯二酸混合二甲基甲酰胺溶液中，鐵鹽和反丁烯二酸的質量比為2～2.4：1，且所述鐵鹽在二甲基甲酰胺中的濃度為40.58～48.70?g/L；首先將鐵鹽和反丁烯二酸在二甲基甲酰胺中的混合,然后置于高壓反應釜中溶劑熱處理，通過離心分離并用乙醇洗滌生成的沉淀，再焙燒干燥后的沉淀，得到梭形α相多孔三氧化二鐵材料。本發明的優點在于：本發明制備的α相梭子形多孔三氧化二鐵材料應用于鋰離子電池，極大改善了鋰電池的容量保持率、倍率性能和循環壽命，工藝簡單、重現性好、易于實施。
