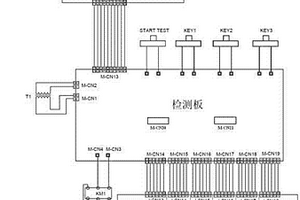

用于對電磁感應器件的驅動電路進行檢測的裝置 1162

 0

本實用新型公開了一種用于對電磁感應器件的驅動電路進行檢測的方法及裝置，首先采集待測機控制板上驅動電路向電磁感應器件輸出的驅動波形；然后根據所述驅動波形計算出電磁感應器件的理論動作位置；將計算出的理論動作位置與在先輸入到待測機控制板上的設定位置進行比較，若一致，則判定驅動電路正常；否則，判定驅動電路故障。本實用新型的檢測方法和檢測裝置尤其適合對電子膨脹閥、步進電機這類電磁感應器件的驅動電路進行性能檢測，不僅可以實現電子膨脹閥的開度以及步進電機動作位置的實時顯示，進而完成對驅動電路異常狀況的準確檢測，而且還可以作為控制軟件的測試平臺工裝，快速設置定點開度的驅動控制，以完成對控制軟件的功能性驗證。

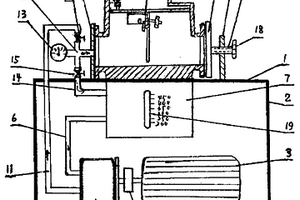

瓦斯繼電器密封性能和動作于信號的容積整定測量裝置 1105

 0

本實用新型涉及一種瓦斯繼電器密封性能和動作于信號的容積整定測量裝置,包括帶有一平臺的殼體,其結構特點是殼體的內腔中裝有電機、通過聯軸器與電機連接的油泵、通過油泵吸油管與油泵連通的油箱,在平臺上裝有與油泵和油箱連通的瓦斯繼電器的固定裝置。采用這種瓦斯繼電器密封性能和動作于信號的容積整定測量裝置,無論是對瓦斯繼電器的密封性能檢測還是動作于信號的容積整定校驗,操作人員都不直接接觸到油污,既衛生,又簡潔方便,深受操作人員的歡迎。

一種抽油桿拉力扭轉測試儀 929

 0

本實用新型公開了一種抽油桿拉力扭轉測試儀，涉及抽油桿性能檢測設備技術領域，包括機身和工件，機身一端設有拉伸組件，另一端設有扭轉組件；拉伸組件包括拉伸動力單元和防轉機構，拉伸動力單元固定安裝在機身的一端，其工作端與防轉機構固定連接；機身的內側設有水平的導軌，防轉機構滑動設置在導軌中，并且防轉機構的另一側固定連接有拉力扭力傳感器；扭轉組件包括扭轉動力單元和減速機，扭轉動力單元和減速機并排固定安裝在機身的另一端，二者傳動連接；工件的兩端均設有法蘭盤，其一端通過連接件與拉力扭力傳感器固定連接，另一端通過法蘭與減速機輸出軸固定連接；本裝置實用性強，便于操作，可對不同尺寸規格的抽油桿進行拉力扭轉測試。

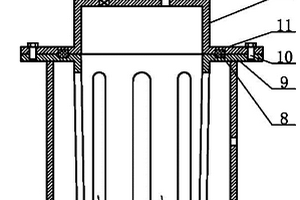

一種混凝土抗滲漏密封試驗裝置 1169

 0

一種混凝土抗滲漏密封試驗裝置，涉及混凝土性能檢測裝備技術領域。特征在于：包括試模，所述試模包括加壓蓋筒和帶有中空夾層的中筒；中筒的兩端敞口，中筒包括內環壁和外環壁，內環壁和外環壁之間夾持設置中空夾層，內環壁呈口徑上大下小的倒圓臺形，在內環壁上環形開設三個以上的條形通孔；在中空夾層內設置橡膠氣囊，橡膠氣囊在充氣狀態下能夠從條形通孔內膨脹鼓出，形成夾持氣柱；在穿出內環壁的各個夾持氣柱之間填充盾構油脂。本實用新型不但能夠解決混凝土抗滲漏密封試驗裝置的密封不嚴的問題，且便于在批量試驗中重復投入使用，省力高效。

一種連桿總成測試設備 1122

 0

本實用新型涉及一種連桿總成測試設備，所述測試設備包括連桿固定工裝、檢測工裝和電控柜；所述連桿固定工裝用于與所述連桿總成相連，由多個固定座組成，所述固定座安裝在Y軸導軌上，兩根所述Y軸導軌設置在兩根X軸導軌之間；所述檢測工裝包括導軸、編碼器、張力器；所述導軸穿過所述張力器中心與所述連桿總成的連桿擺軸相連，所述編碼器套接在所述導軸上，所述編碼器與所述電控柜中的數據采集卡數據相連。本實用新型通用性強，能實現連桿總成空間尺寸檢測，也能實現空載、負載性能檢測。

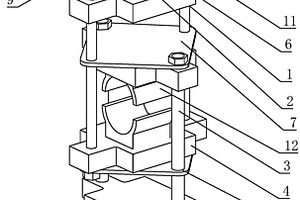

一種應用于蠕變試驗機抗折試驗的夾持裝置 1061

 0

本實用新型公開了一種應用于蠕變試驗機抗折試驗的夾持裝置，主要涉及性能檢測儀器領域。包括上下設置的兩個夾具，所述夾具包括支座、連桿、夾板，所述連桿對稱的固定在支座與夾板之間，每個所述夾具的夾板均位于另一個夾具的支座與夾板之間，每個夾具的夾板與另一個夾具的連桿滑動連接，兩個所述夾板相對的一側均活動連接有夾頭，所述支座的一側設有連接柱。本實用新型的有益效果在于：它能夠對不同形狀的試樣進行有效地夾持，并且對試樣進行擠壓施力，提高了試驗過程的穩定性。

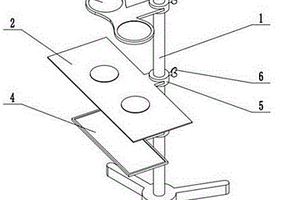

一種檢測瓦楞紙抗回潮性能的裝置 775

 0

本實用新型提供一種檢測瓦楞紙抗回潮性能的裝置，主要設計瓦楞紙性能檢測領域。一種檢測瓦楞紙抗回潮性能的裝置，包括架體，所述架體上設置用于承載瓦楞紙試樣的透明安置臺，所述透明安置臺上方的架體上設置高倍放大鏡，所述透明安置臺下方設置平面鏡，所述透明安置臺、高倍放大鏡以及平面鏡均水平設置。本實用新型的有益效果在于：本實用新型能夠通過瓦楞紙原紙的浸透時間與擴散時間直觀的表現其抗回潮性能。

一種用于鏡頭測試的光箱及測試裝置 1091

 0

本實用新型公開了一種用于鏡頭測試的光箱及測試裝置，屬于鏡頭檢測技術領域，光箱包括頂面和底面，還包括設置于頂面和底面之間的至少三個側壁，至少一個側壁由擴散片構成；光箱內部設置有測試圖卡安裝區和鏡頭安裝區，測試圖卡安裝區用于安裝測試圖卡、鏡頭安裝區用于安裝待測鏡頭；測試裝置包括測試圖卡、光源以及上述的用于鏡頭測試的光箱；其中，測試圖卡設置于測試圖卡安裝區、光源設置在光箱外部，且至少一個擴散片位于至少一個光源到測試圖卡的光路上，光源經擴散片可形成均勻的面光源，保證測試圖卡表面光照均勻柔和，使得鏡頭性能檢測更加準確且穩定，實現各種類型鏡頭的測試，同時可以支持多個鏡頭不同角度的測試，通用性強。

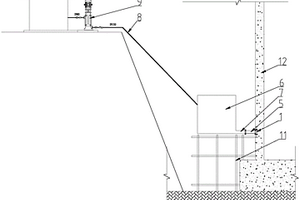

一種混凝土墻體抗滲檢測裝置 713

 0

本實用新型公開了一種混凝土墻體抗滲檢測裝置，屬于建筑施工技術領域，包括預埋連接裝置、連接件、方形管道、水箱、定尺管道和加壓設備，預埋連接裝置包括連接底座和預埋套筒，至少兩個預埋套筒穿過連接底座固定，預埋套筒內壁設置有內螺紋，外壁設置有錨固鋼筋；連接件包括連接段和固定段，連接段設置有與所述內螺紋配合的外螺紋；方形管道的一端通過連接件與預埋連接裝置密封連接，方形管道的另一端連接水箱；所述水箱通過定尺管道連接加壓設備，加壓設備連接有水源。本實用新型操作方便，有效解決施工現場地下室外墻混凝土抗滲的質量自防水性能檢測，便于施工管理，提高施工質量。

便捷式地質檢測裝置 1053

 0

本實用新型公開了一種便捷式地質檢測裝置，其屬于地質檢測領域。它主要包括機架和電機，機架底部設有旋轉盤，旋轉盤下方通過螺紋連接轉軸，轉軸上設有螺旋葉片，機架上方和電機的動力輸出端分別設有固定連接的快速接頭公體，快速接頭公體內分別設有傳動軸A，傳動軸A頂部設有正多形結構的凹槽，機架上方快速接頭公體的傳動軸A穿過機架與旋轉盤固定連接，機架和電機通過可拆卸的傳動軟軸連接，傳動軟軸兩端分別設有快速接頭母體，快速接頭母體內設有與傳動鋼繩連接的傳動軸B，傳動軸B頂部設有與凹槽配合的突塊。本實用新型結構簡單，操作方式，便于收納和組裝，實現了小范圍的內部土壤的取樣和土壤性能檢測。本實用新型主要用于地質檢測。

一種用于檢測夾持墊塊的夾持力的裝置 852

 0

一種用于檢測夾持墊塊的夾持力的裝置，包括夾持力測量儀、標準鋼筋和夾持墊塊；所述夾持力測量儀包括固定架和設置在固定架上的卡緊裝置；所述卡緊裝置包括固定件、螺桿、上夾和下夾，所述螺桿的下端為具有螺紋的螺絲桿；所述上夾通過螺絲桿與固定件相連，所述固定件和下夾均固定安裝在固定架上。所述夾持墊塊的尾端在上夾和下夾之間卡緊固定，所述夾持墊塊的夾持端與標準鋼筋通過夾持固定。所述標準鋼筋的下端設有標準鋼筋卡子和配重。本實用新型的夾持力測量儀的上夾可隨著螺絲桿的移動而移動，滿足了不同尺寸的夾持墊塊的測試要求；還可通過加載適量的配重，測量夾式墊塊在鋼筋上的抗滑移性能，填補了夾式墊塊抗滑移性能檢測方面的空白。

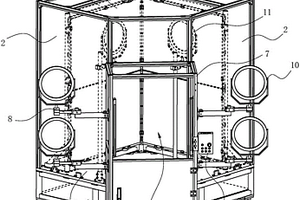

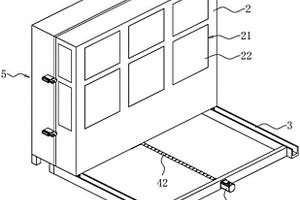

一種建筑外窗綜合性能試驗機用防護裝置 1181

 0

本申請涉及門窗性能檢測的領域，公開了一種建筑外窗綜合性能試驗機用防護裝置，其包括防護箱，當建筑外窗進行試驗時，所述防護箱用于將架體開口處封閉。本申請具有減少在氣密性試驗中，建筑外窗被風吹開從而導致對試驗人員造成傷害的可能性，提高工作人員試驗的安全性的效果。

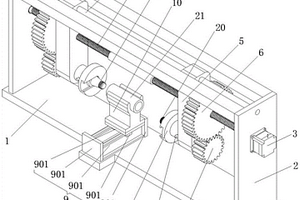

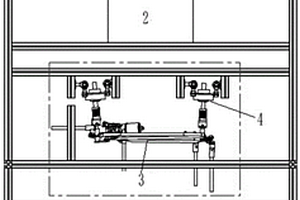

一種焊接管件密封試壓雙頭組裝裝置 1225

 0

本實用新型公開了一種焊接管件密封試壓雙頭組裝裝置，包括底板、固定于底板頂面兩端的支撐架板、固定于支撐架板頂端的頂板，其中一個支撐架板的外側面上固定安裝有電機，電機的輸出軸端固定連接有雙頭絲杠，雙頭絲杠的兩端螺紋連接有兩個相對設置的組裝組件，組裝組件包括螺母塊，螺母塊的外側面分別轉動連接有主動齒輪和從動齒輪，從動齒輪的軸端固定連接有密封件夾持工裝，底板的頂面上固定設置有定位機構，定位機構的頂部固定安裝有位于兩個密封件夾持工裝之間的試壓件夾持工裝。本實用新型可實現兩個密封件與試壓件之間的自動對接和螺旋組配，極大提升了組裝的工作效率，便于實現試壓件組件的同步性能檢測，進而提升了批量檢測的效率。

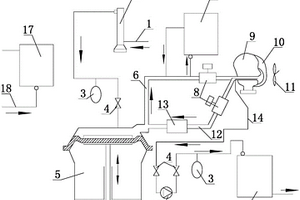

面罩死腔測試儀 1037

 0

本實用新型屬于特種設備檢測技術領域，具體涉及一種面罩死腔測試儀，包括人工肺，人工肺的輸入端連接二氧化碳氣源管路，二氧化碳氣源管路上設有單向閥；人工肺的輸出端連接呼氣管路，呼氣管路連接頭模，呼氣管路上設有二氧化碳分析儀A和電磁閥；頭模通過吸氣管路連回人工肺，吸氣管路上設有電磁閥和二氧化碳吸收器；頭模通過檢測管路連接二氧化碳分析儀B，檢測管路上設有輔助泵；頭模一側設有風扇；還包括二氧化碳分析儀C，二氧化碳分析儀C輸入端連接空氣管路，空氣管路的入口處距離頭模1m以上。本實用新型所述的面罩死腔測試儀，設計合理，可以用于評估呼吸系統的使用安全性和個人防護設備的使用性能，檢測結果準確，是一款標準化的設備。

一種床墊人體工程學綜合測試儀 1171

 0

本實用新型公開了一種床墊人體工程學綜合測試儀，主要涉及床墊性能檢測領域。包括支撐臺，所述支撐臺上沿縱向滑動連接有加載梁，所述加載梁上沿橫向滑動連接有垂向加載架，所述垂向加載架上沿豎直方向設有加載桿，所述加載桿的活動端設有壓頭，所述垂向加載架上設有變形測量架，所述變形測量架包括多個豎直設置的滑桿，所述滑桿上滑動連接有激光測距儀。本實用新型的有益效果在于：它對形變量進行檢測時不需要直接接觸，而能夠對床墊各個部位形成連續系統的檢測，使檢測的結果更加準確。

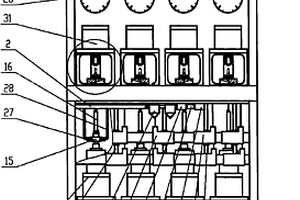

智能數顯多頭噴油嘴偶件徑封試驗臺 1042

 0

本實用新型提供智能數顯多頭噴油嘴偶件徑封試驗臺，涉及柴油機噴油嘴偶件性能檢測設備技術領域。其結構特點是外觀為臺階式箱體結構，在箱體內外部安裝多組氣動液壓泵系統、試驗設備油路系統、電子傳感器系統、試驗夾具裝置系統，每組系統組成一個獨立單元，多個單元并列組裝，機械液壓表及電子液晶兩套測試儀系統并列使用為一體，根據節拍、生產量任意操作多頭噴油嘴偶件徑封試驗，實現一人多機，大批量、專業化生產，本實用新型數字智能，具有測量準確、高效率、人性化等優點。

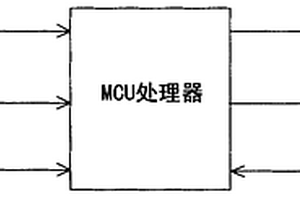

便攜式制動性能測試儀 810

 0

便攜式制動性能測試儀,屬于車輛性能檢測設備領域。包括傳感器和處理單元,其特征在于:傳感器采用三軸加速度傳感器,三軸加速度傳感器的輸出端連接處理單元的輸入端。通過采用三軸加速度傳感器和與之相連接的處理單元,使得檢測車輛時無需踏板參與制動,三軸加速度傳感器將檢測數據輸入處理單元進行處理,并且可以將結果進行輸出、儲存和傳輸,操作簡單,可靠性和成功率高。

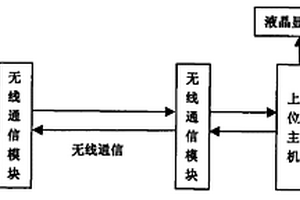

無線傳輸電子制動檢測儀 955

 0

無線傳輸電子制動檢測儀,屬于車輛性能檢測設備領域。包括電子制動檢測儀、無線通信模塊J1、無線通信模塊J2、上位主機、打印機、液晶顯示,電子制動檢測儀與無線通信模塊J1互連,無線通信模塊J1與無線通信模塊J2互連,無線通信模塊J2與上位主機互連,上位主機分別與打印機、液晶顯示相連。使用無線傳輸功能大大提高了檢測的方便性,使得檢測車輛時無需用有線網線連接上位主機電腦,即可實現檢測儀器的聯網功能,操作簡單,使用可靠,經過大量實驗,傳輸數據的誤碼率接近于零,符合信號傳輸要求。

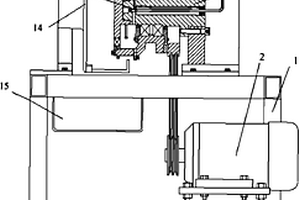

密封圈防泥水性能殼轉試驗機 845

 0

本實用新型屬密封件性能檢測裝置,即一種密封圈防泥水性能殼轉試驗機。包括臺架、皮帶輪、偏心試驗軸、泥水攪拌及噴射設備和注油管,臺架中及臺面上設有電機、固定主軸、旋轉腔體和泥水防護罩,旋轉腔體中設有加熱管,旋轉腔體與皮帶輪相連接固定,旋轉腔體上設有腔體偏心盤,固定主軸上設有偏心試驗軸,泥水防護罩上設有防護罩門,泥水攪拌及噴射設備上設有泥水噴射管,泥水噴射管插入泥水防護罩上所設孔內,下方設有泥水收集槽。其解決安裝在腔體需要轉動的且在有泥水環境下的密封圈難以對其裝機前的防泥水密封性能進行試驗檢測的問題;實現對在殼轉有泥水狀態下的密封圈產品性能評價,保證產品質量,提高密封圈產品可靠性和使用壽命。

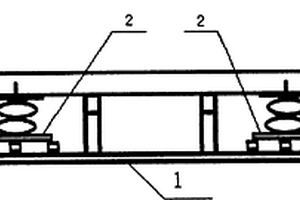

滾筒式車速表檢驗臺 940

 0

本實用新型公開了一種滾筒式車速表檢驗臺,屬于機動車輛性能檢測領域。包括主體框架,舉升裝置和機動車感應裝置,機動車感應裝置包括感應傳感器、感應傳感器支架、感應傳感器支架保護鋼板,感應傳感器安裝在感應傳感器支架上,感應傳感器支架安裝在感應傳感器支架保護鋼板內,感應傳感器支架保護鋼板安裝在主體框架兩側,舉升裝置應用氣囊部件替代氣缸部件。與現有技術相比,由于采用系統集成,從而設備臺體安裝簡便,只需將設備臺體安裝好后,即可操作使用,降低了制動臺地基土建施工量及施工難度,大幅降低基建費用;舉升裝置應用氣囊部件替代氣缸,提高了舉升板升降速度,提升了檢測工作效率。

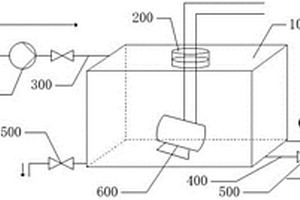

一種氣體氛圍下電氣設備檢測裝置 851

 0

本實用新型提供一種氣體氛圍下電氣設備檢測裝置，包括，所述檢測裝置包括檢測腔、電氣貫穿件、充氣管路和抽真空管路；所述檢測腔分別與所述充氣管路和所述抽真空管路密封連通，所述檢測腔用于放置待檢測的電氣設備；所述電氣貫穿件密封穿設在所述檢測腔中，所述電氣貫穿件設置有多個貫穿通道，所述貫穿通道用以穿入電纜以使得所述電氣設備與外界相應設備電連接。本實用新型提供的氣體氛圍下電氣設備檢測裝置，結構簡單，安裝方便，密封性能好，適用于多種氣體氛圍下的電氣設備性能檢測，應用范圍廣。

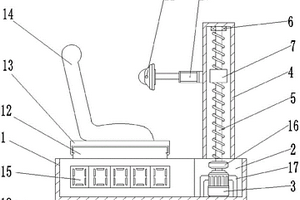

一種座椅角度調節自鎖力檢測裝置 843

 0

本實用新型公開了一種座椅角度調節自鎖力檢測裝置，包括底座,所述底座上安裝有自鎖力檢測結構，其中，自鎖力檢測結構包含有：電機室、旋轉電機、驅動箱、絲杠、軸承、移動塊、滑動桿、滑道、電動推桿、自鎖力感應件、固定座、卡座以及座椅，本實用新型涉及座椅自鎖性能檢測技術領域，本案的有益效果為：解決了在現有技術中，由于制作工藝的差別，不同廠商生產的座椅效果存在著較大的差異，導致不同的人群有不同的舒適度體驗，并且也使乘坐人員的安全無法得到保障等問題。

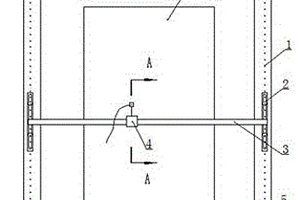

一種幕墻檢測位移傳感器定位裝置 967

 0

本實用新型公開一種幕墻檢測位移傳感器定位裝置，包括橫桿，所述橫桿的兩端分別垂直連接有豎桿，所述兩豎桿相互平行設置，橫桿兩端的豎桿共同連接有高度可調的水平支架，所述水平支架上連接有位置可調的位移傳感器。該裝置可以實現快速、便捷地移動位移傳感器并準確、迅速定位，對不同尺寸的幕墻進行性能檢測，檢測效率高，速度快，精度高。

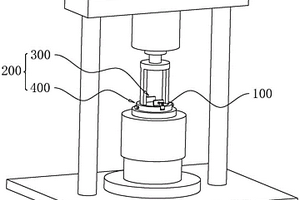

一種彈性體高溫壓縮應力松弛在線檢測裝置 1204

 0

本實用新型公開了一種彈性體高溫壓縮應力松弛在線檢測裝置，屬于智能監檢測裝置技術領域。本實用新型的用于彈性體高溫壓縮應力松弛在線檢測裝置，包括樣品臺、數據處理系統、記錄顯示系統、傳感器及底座、應力加載系統、加溫系統和控制系統；應力加載系統用于對彈性體樣品施加應力，加溫系統用于對彈性體樣品施加合適溫度，控制系統用于設定加溫系統的初始溫度與應力加載系統的初始壓縮應力。本實用新型結構簡單，可設計性強，適用面廣，自動化程度高，試驗時可節省大量的人力物力，加快材料密封性能檢測評估進度，保證密封材料的質量可靠性與裝備的服役安全。

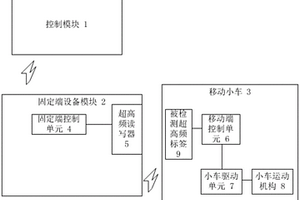

一種互感器超高頻標簽檢測裝置 1166

 0

本實用新型提供一種互感器超高頻標簽檢測裝置，包括控制模塊、固定端設備模塊以及移動小車；控制模塊與固定端設備模塊無線連接，固定端設備模塊與移動小車無線連接；固定端設備模塊上設置有固定端控制單元和超高頻讀寫器；固定端控制單元與超高頻讀寫器連接；移動小車上設置有移動端控制單元、小車驅動單元和小車運動機構以及被檢測超高頻標簽；小車驅動單元與移動端控制單元和小車運動機構均連接。本實用新型提供的互感器超高頻標簽檢測裝置，解決了實驗室對電力行業各種規格的電壓和電流互感器超高頻標簽的通信功能和性能檢測效率低下的難題，自動設置互感器超高頻標簽測試設置和識讀，提高了檢測效率，保障了操作人員安全。

一種纖維繩索縮水率測試儀 1017

 0

本實用新型涉及一種纖維繩索縮水率測試儀，包括：力值施加部和縮水處理部，所述力值施加部設有實驗臺，所述實驗臺的頂部設有第一固定件，所述第一固定件設有用于夾住繩索一端的第一夾具，所述繩索的另一端與第二固定件連接，且所述第二固定件的底部設有第二夾具和負重放置位，所述實驗臺的底部且位于所述負重放置位的正下方設有升降架；本測試儀檢測過程簡單、快捷、自動化程度高，且整個設備結構簡單，適用于各種纖維繩索的縮水性能檢測，測試數據準確、可靠，設備操作方便，模擬纖維繩索在操作使用過程中遇到水情況下對纖維繩索的收縮特性進行測試。

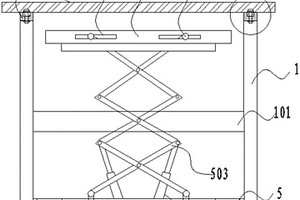

防腐涂層附著強度的測試裝置 990

 0

本實用新型屬于涂層性能檢測技術領域，涉及防腐涂層附著強度的測試裝置。該裝置包括支撐裝置和壓迫裝置，支撐裝置包括由下至上依次設置的四根成矩形排列的支撐柱、兩根限位板和兩根擋板，壓迫裝置包括底座、剪叉式升降架和壓迫板。通過本實用新型的測試裝置，可以快速觀察不同基體形變情況下，其表面附著的防腐涂層的附著牢固度。該裝置使用方便、安全、靈活，適合應對不同尺寸基材、不同測試部位的測試要求，且更便于工作人員操作。

一種微機控制恒應力壓力試驗機 978

 0

本申請涉及水泥性能檢測的技術領域，公開了一種微機控制恒應力壓力試驗機，其包括用于承托水泥試塊的下承壓板和用于水泥試塊定位的輔助對中裝置，所述輔助對中裝置包括定位機構和安裝機構，所述安裝機構與下承壓板連接，所述定位機構與安裝機構連接。本申請具有提高水泥試塊定位便捷性的效果。

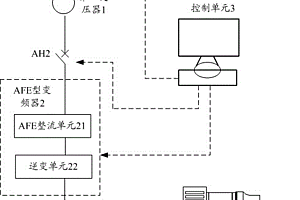

一種采煤機搖臂加載試驗裝置 1162

 0

本實用新型公開了一種采煤機搖臂加載試驗裝置，包括：第一變壓器，其一次側連接電網側；主動前端型變頻器，其包括主動前端整流單元和逆變單元，主動前端整流單元的輸入端連接第一變壓器的二次側，輸出端連接逆變單元的輸入端；陪試電機，其由主動前端型變頻器驅動，并為采煤機搖臂提供載荷；控制單元，其與主動前端型變頻器連接；在采煤機搖臂中截割電機被驅動時，陪試電機隨截割電機轉動。本實用新型采用主動前端型變頻器對搖臂進行負載加載，能夠實現能量可回收，降低能耗；模擬加載不同負載，便于實現搖臂不同負載情況下的性能檢測。

一種筆式注射器膠墊附著力高效檢測裝置 934

 0

本實用新型涉及醫療產品性能檢測技術領域，具體為一種筆式注射器膠墊附著力高效檢測裝置，包括上固定座和穿孔棒，上固定座與拉力試驗機連接，穿孔棒通過定心夾具設置在上固定座上，透明鉛蓋座設置在透明墊塊上方，透明墊塊內部中空，透明鉛蓋座上設置有安裝孔，安裝孔內安裝有鋁蓋樣品，鋁蓋樣品包括鋁帽和橡膠墊片，鋁帽上方設置有穿刺孔，安裝孔支撐柱鋁帽并且橡膠墊片可以通過，橡膠墊片設置在鋁帽內部，穿孔棒與鋁蓋樣品同軸線，透明鉛蓋座包括兩個或兩個以上，多個透明鉛蓋座摞在一起并可繞支撐桿轉動，通過定心夾具使穿孔棒的安裝不會傾斜；鋁帽的下緣卡在透明鉛蓋座的安裝孔內，安裝更加方便；更換透明鉛蓋座不需要拆卸，更加高效。
