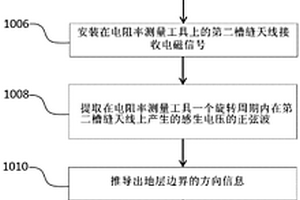

本發明涉及地質勘探技術領域,特別涉及一種進行地層定向電阻率測量的方法。該方法,包括步驟:在井眼中旋轉電阻率測量工具;通過配置在所述電阻率測量工具上的第一槽縫天線發出電磁信號;接收來自安放在所述電阻率測量工具上的第二槽縫天線的電磁信號;獲得所述電阻率測量工具的一個旋轉周期內所述第二槽縫天線上感生電壓的正弦波;推導出一地層邊界的方向信息;獲得所述電阻率測量工具的一個旋轉周期內所述第二槽縫天線上感生電壓的峰值振幅和谷值振幅和旋轉角度;推導出地層邊界的距離和方向信息。本發明提供的進行地層定向電阻率測量的方法,操作步驟簡單有效,相比現有技術,更為經濟節約和容易生產,提高了技術水準。
本發明屬于石油鉆井液技術領域,尤其涉及一種適用于低溫環境的微泡鉆井液及其制備方法。其原料組成按重量份數配比如下:水100?150份、膨潤土20?30份、堿20?25份、鹽類抑制劑10?15份、氧化鋁1?5份、聚季銨鈉1?5份、發泡劑1?5份、泡沫增強劑1?3份、降濾失劑1?3份、潤滑劑1?3份。原料配方簡單,與現有的鉆井液相比有機溶劑含量較少,對地質環境的污染??;且配制原料成本低,來源廣泛,對環境沒有污染,屬于環境友好型材料,抗污染性能優良,使用安全的優點,具有很大的應用潛力。
本實用新型涉及一種用于石油地質勘探鉆井中鉆穿中軟性地層的三牙輪鉆頭。目前,使用的三牙輪鉆頭,由于噴嘴設計不盡合理,在鉆井過程中,經常出現鉆頭被泥包的現象;降低了鉆頭切削巖石速度,影響了鉆井進尺。本實用新型是在原鉆頭的基礎上,將鉆頭中的一個水眼改為整體加長式噴嘴,并在鉆頭中部位置增加一個中心噴嘴,使用時即可消除泥包牙輪現象,加快鉆井速度,延長鉆頭使用壽命,使鉆頭單只進尺速度提高到50%以上;本實用新型可廣泛用于石油、煤田地質勘探部門。
一種石油、地質鉆探固井用的一種井下水泥封堵器,由扶正器圈體、扶正片、彈簧葉片、鉚釘、鎖扣、合葉扣組成,在套管扶正器彈性扶正片內側用鉚釘固定寬度大于扶正片的彈簧葉片,并在扶正器最大徑處布滿。扶正器圈體為鉸接分體式,在對合處設有合葉式鎖緊機構,彈簧葉片一端用鉚釘固定在扶正器圈體上,另端向內翹,以順時針方向排列用鉚釘固定在扶正片最大徑處,彈簧葉片設有弧度,扶正片一般為8-12片,扶正片采用焊接或銷釘固定在扶正器圈體上。該裝置解決了現有技術中存在的水泥傘被磨破或不能合張開,皮碗經常出現管串下入困難,封隔器隔斷效果差的問題。該裝置可廣泛應用于石油、地質鉆探固井作業中。

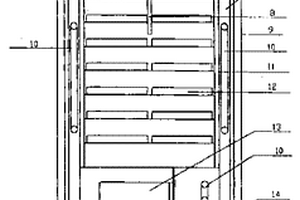

本實用新型涉及一種可單元化集裝、堆放、儲存、搬運物品實物地質資料的水平平臺裝置,具體是立體巖心庫牛腿式貨架使用的平板式托盤,本實用新型由平板式托盤、分離式提手和地面支架組成,其中平板式托盤由矩形邊框、承載板、信息卡綁定孔和提手掛接孔構成;存取作業時,單元貨物擱置在貨格左右兩邊的牛腿、托梁上,堆垛機貨叉由貨格下部間隙進出,從平板式托盤底部叉起單元貨物;根據實物地質資料永久保存和物流不出庫的特點,本實用新型提供一種立體巖心庫牛腿式貨架使用的平板式托盤,所占空間高度20~50mm,可降低庫房、貨架和堆垛機高度,亦可增加貨格層數,提高庫容;平板式托盤或者單元貨物在貨架及輸送線作業時,由物流機械自動操作,在輸送線以外工區作業時,應定點安裝地面支架,便于叉車叉運。人工移動空托盤時,將分離式提手掛接到提手掛接孔上,就位后分離。
本實用新型涉及一種石油、地質鉆探固井用的一種可撈插座式無塞固井裝置。由外管、卡簧、卡簧固定套、內襯管、插座、銷釘、鎖塊套、鎖塊、下接頭、內管上接頭、內連接管、隔離環、上下密封膠筒、掛座短節、掛座、調長管、掛座鍵、定位套、壓簧、引鞋、絲堵組成,將內插管注水泥工具座放在插座上,外管與卡簧相配合構成防倒機構,插座通過內襯管底臺階上的鎖塊固定在外管上,下部與下接頭、內襯管與卡簧固定套、內管上接頭與內連接管、掛座短節與掛座、調長管與引鞋均為螺紋連接,掛座鍵用銷釘固定在引鞋上。該裝置解決了現有技術存在的大井套管同水泥塞一同鉆掉,小井眼固井后鉆塞易壞易掉鉆具的問題。本實用新型可用于石油地質鉆探固井作業中。
本實用新型公開了一種具有增力系統的水平定向石油鉆機,包括主機體、滑動道以及鉆進臺,所述主機體上設置有鉆進臺,所述鉆進臺上設置有滑動道,所述滑動道上設置有中心齒板,所述中心齒板的兩側設置若干齒槽,所述鉆進機設置于滑動道上,所述鉆進機上設置有加力系統;本實用新型涉及石油鉆機技術領域,該具有增力系統的水平定向石油鉆機,結構簡單,采用了兩套加力系統對鉆機的齒輪驅動部分進行加力,使之在遭遇堅硬地質時能夠輸出更大的扭矩,克服地質巖層,同時又可以更加均勻的增加和傳遞扭矩,更加節能,又避免了突然加力造成了設備損毀,提高設備使用壽命。
本實用新型涉及一種巖屑自然伽瑪射線分析裝置,屬巖石樣品測量裝置類。隨著現代鉆井技術的提高,鉆頭使新鉆的巖性更加破碎,給地質錄井工作特別是用肉眼和熒光識別判斷地下巖層情況帶來更大困難,為此本實用新型采用了一種用鉛罐制成的圓桶內裝有一根自然伽瑪射線測量儀,在測量裝置上面裝有樣品篩選網,使用時將井內地層巖樣放在篩網上,通過自然伽瑪射線儀便可準確判斷地層巖性,通過巖性測定能進一步加快油氣勘探開發速度,由于本裝置結構簡單,使用方便,工作時還可通過單片機將信號輸入到顯示屏上面直接判斷巖性,因此廣泛用于油田地質錄進工作中。

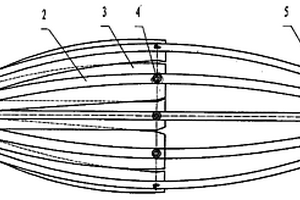

一種石油開發、地質勘探鉆完井下套管固井過程中導向旋流發生裝置,由本體1、承托環2、密封圈3、浮球4、循環孔5、導向筋6組成,在本體1內的一端設有與套管連接帶錐度的陰螺紋,另端設有通孔,并在其側部的周向設有2-20個于徑向和軸向夾角為20~160℃的循環孔5,而在本體1外部設有2~20個徑向和軸向有20~160℃夾角的螺旋凸條導向筋6,外形似紡綞形的短節,內安裝帶有中空并帶密封圈3的承托環2,再在下部內腔中安置浮球4。它解決了現有技術中存在的洗井、固井質量差,局部形成“死區”頂替效率低,油井使用壽命短的問題。該裝置結構簡單,使用方便,易于推廣應用,可廣泛應用于石油開發、地質勘探完井固井下套管作業中。
本實用新型涉及一種遠程數據移動終端機,屬遠程數字移動通訊裝置類。目前,地質勘探中實時的地質資料信息收集,對于主管部門決策產生較大影響,現普遍采用衛星由野外向基地傳輸信號,但成本較高,而利用電臺傳播,則受距離影響使其達不到理想效果,本實用新型為此目的而采用中國移動GPRS移動無線傳輸網絡為載體配合使用,本終端機能實現企業內部Intranet互通;使井場與基地信號中心數據庫同步,從而減少了運行成本,為油田勘探與開發提供了快捷、準確信息資源,由于本裝置結構簡單、使用方便,因此,可滿足油田野外工作通訊需要。
本發明涉及砂巖水層電阻率的儲層數據處理方法,屬于基于電阻率的儲層屬性的識別方法,適用于對地下水層識別。包括利用地質勘探設備采集儲層巖性數據;通過分析設備分析采集的儲層巖性數據獲得砂巖總孔隙度、束縛水飽和度、地層水密度和地層原油密度及可動地層水電阻率和地層束縛水電阻率、泥漿及泥漿濾液電阻率和砂巖水層真電阻率、地層流體替換率和泥漿濾液分配系數。最終得到被污染砂巖水層視電阻率,通過比較砂巖儲層深淺側向視電阻率和真電阻率及實測電阻率之間的數值關系,判定砂巖儲層是否是水層。本發明通過對井眼周圍砂巖儲層污染程度分析,避免了油氣層在投入開發射孔時誤射水層,減少了對異常的誤判,降低了開發成本。
一種用于油田三維地震勘探的區間排列方法是由采集線、采集站、區間組成,施工時只需在八條平行的采集上面布有21個采集站每個站設有4個接收道,其站間距離為200米,然后,再將八條采集線段按照600米×700米規格劃分為七個區間,便可進行施工,采用本施工方法克服了在傳統施工倒線時因距離遠管理不便,費工費時又費車輛的弊端,使用本發明施工方法,一個隊在一年內可降低近百萬元生產成本,由于本發明方法施工簡單,并從根本上改變了傳統施工工藝,因此可廣泛用于石油地質勘探之中。

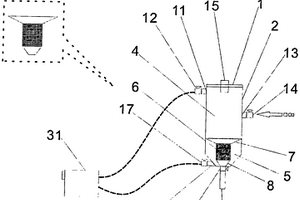

本發明涉及地質鉆探技術領域,特別是涉及一種地質鉆探固體顆粒巖屑清洗的方法和裝置;一種清洗固體顆粒的裝置,包括:罐體、氣力輸送氣流發生器和濾網杯,所述罐體和氣力輸送氣流發生器之間設氣力輸送管路;所述罐體的底部下方設有濾網杯;其中,所述罐體的頂部開孔并設有頂蓋將其密封,所述罐體是底部為錐型的密閉空腔的薄壁結構;本裝置采用氣力和清洗液結合的清洗方式能夠實現固體顆粒巖屑樣品的自動化清洗作業,具有節約水資源、清洗效率高、清洗效果好、設備體積小等特點,并且具有自清潔功能,杜絕了固體顆粒樣品清洗采集過程中相互污染的問題,比較現有的發明具有突出的實質性特點和顯著的進步。
本發明屬于鉆井工程技術領域,尤其是涉及一種用于井下隨鉆測量的磁耦合攜能反向通信方法,其特征在于包括如下步驟:步驟1:發電機短節帶動鉆頭旋轉;步驟2:探管短節內的地質參數傳感器測量信號,通過無線磁耦合通信及攜能裝置傳至主控電路短節;工程參數傳感器通過無線磁耦合通信裝置將測量信號傳輸至無線接收短節;步驟3:無線接收短節進行信號放大、濾波、解調處理,上傳至地面系統。本發明利用電磁感應原理,采用無線磁耦合通信方式實現無線非接觸式通信,疊加無線磁通信過程,實現共用耦合機構的電能和信息同步傳輸,避免了通信載體因井下高溫、強腐蝕及密封性要求導致的結構易損、可靠性差、使用壽命短等問題,提高了數據傳輸可靠性。
本發明涉及地球物理勘探開發的巖性數據采集處理方法,涉及地層巖性參數的數據采集測試分析領域,適用于基于巖性數據來識別地下水層或油層或含可動水油層。包括利用地質勘探開發設備采集地層巖性數據;通過分析設備對采集的地層巖性數據進行分析獲得計算砂巖地層視電阻率所需的基礎參數及地層流體替換率和泥漿濾液分配系數,通過比較受污染的砂巖地層深淺側向視電阻率和真電阻率及實測電阻率之間的數值關系,判定砂巖地層是水層、是油層還是含可動水油層。本發明通過對井眼周圍砂巖地層污染程度分析,避免了油井在投入開發射孔時誤射水層所造成的浪費,減少了對異常層的誤判,有效地提高油藏的單井開采效率,有利于油藏經濟高效地開發。
本發明涉及地質鉆探技術領域中地質鉆探固體顆粒巖屑清洗的裝置,特別是一種利用網筒清洗固體顆粒的裝置;一種利用網筒清洗固體顆粒的裝置,包括頂蓋、罐體、氣力輸送氣流發生器、隔離網筒、清洗沉降倉、廢液倉構成;本裝置能夠實現固體顆粒巖屑樣品的自動化清洗作業,區別于其它發明裝置在于采用氣力和清洗液結合的清洗方式,具有節約水資源、清洗效率高、清洗效果好、杜絕網孔淤堵等特點,并且具有自清潔功能,杜絕了固體顆粒樣品清洗采集過程中相互污染的問題,比較現有的發明具有突出的實質性特點和顯著的進步。
本技術屬于采油油井油層孔道裂縫清洗裝置及處理方法,其結構是在一個無縫鋼管的管體上開有多個泄壓孔,在管道內放有火藥和溶解劑,管道兩端有上接頭和下堵頭,在上接頭內設有雷管室,裝有啟爆雷管,通過導爆索伸入火藥和溶解劑內,接到地面啟爆儀內,當雷管引爆后,利用火藥燃燒后體積急聚膨脹達到清洗油層孔道及地質裂縫的目的。優點:結構簡單,施工方便,制作容易,成本低,清洗作業時間短,經爆破清洗后油井產量迅速上升,具有極高的經濟價值。
本發明涉及一種鉆井采集參數IC浮子傳遞讀取系統,由無線數傳及IC讀取器、IC浮子回收網及線圈、無線數傳接收機、接收主機、鉆井及地質參數檢測儀、IC電子標簽浮子投放短節、IC電子標簽浮子組成,解決了困擾鉆井行業多年的井下數據采集傳輸難的問題,克服了無線隨鉆設備儀器昂貴、傳輸數率低、連續工作時間短、對鉆井泥漿要求高、設備檢修周期短、施工工藝復雜、施工隊伍龐大等弊端,整個系統設備及儀器沒有易損件,維護管理方便,可重復使用,使用成本低,可采集多種鉆井及地質參數,推廣應用將提高鉆井生產技術水平。
提供一種基于基巖的地層數據處理方法,適用于基巖油藏油水層電阻率的地層數據來識別基巖水層或基巖油層或基巖含可動水油層。包括利用地質勘探開發設備采集基巖油藏地層數據;通過分析設備對采集的基巖油藏地層數據進行分析獲得計算基巖真電阻率和基巖視電阻率所需的基礎參數,通過比較受污染的基巖地層深淺側向視電阻率和真電阻率之間的數值關系,判定基巖地層是水層、是油層還是含可動水油層。本發明通過對井眼周圍基巖地層污染程度分析,避免了基巖油井射孔時誤射水層,有利于基巖油藏經濟高效開發。
本發明涉及砂巖油藏油層電阻率的地層數據處理方法,尤其適用于對地下油層的識別。包括利用地質開發設備采集地層巖性數據;通過分析設備獲得砂巖總孔隙度、束縛水飽和度、地層水密度和地層原油密度及可動地層水電阻率和地層束縛水電阻率、泥漿及泥漿濾液電阻率和砂巖水層真電阻率、地層流體替換率和泥漿濾液分配系數。最終得到侵入泥漿和泥漿濾液后的砂巖儲層視電阻率,通過比較砂巖儲層深淺側向視電阻率和真電阻率及實測電阻率之間的數值關系,判定砂巖儲層是否是油層。本發明通過對井眼周圍砂巖油層污染程度分析,組合生產井需要射孔生產的油層,減少了對異常層的誤判,提高了單井開采效率,降低了開發成本。
一種地震數據拆分處理方法包括步驟:(I)利用地震勘探設備,采集地震數據;(II)對原始資料進行觀測系統定義;(III)進行頻率分析和頻率掃描,確定各個頻率段對地質構造的貢獻程度;(IV)將經過觀測系統定義的單炮數據拆分為不同頻段;(V)將拆分后的數據體分別順序進行地震資料振幅補償、反褶積、靜校正、水平疊加、偏移成像;(VI)將拆分后的數據體合并,構成最終偏移數據體:(VII)將合并后的偏移數據體經過濾波、增益處理后用于地震資料解釋。本發明解決了常規處理方法對不同的頻率成分考慮不周,造成低信噪比資料中深層復雜構造成像不清的問題,使最終處理的地震資料成像效果較好,大大提高了處理質量,對中深層成像貢獻很大。
本發明涉及一種智能鉆具鉆井有線數據傳輸系統,由線纜旋轉接頭、信號線纜線、控制主機、報警器、智能鉆具、鉆井及地質參數檢測儀、線纜檢測器、串口通訊模塊組成,解決了困擾鉆井行業多年的井下數據采集傳輸難的問題,克服了無線隨鉆設備儀器昂貴、傳輸數率低、需要配備昂貴的高溫電池、連續工作時間短、對鉆井泥漿要求高、設備檢修周期短、施工工藝復雜、施工隊伍龐大等弊端,在對智能鉆具的耐磨性、耐腐蝕性處理后,智能鉆具可重復使用,有線帶來優越的信號傳輸性能,可配備更多的測試儀器,實時地采集更多的鉆井及地質參數,提高鉆井井眼軌跡控制的準確性及優越性,提升鉆井勘探效果,提高石油生產效益。

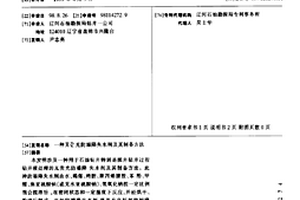

本發明涉及一種用于石油鉆井特別是探井鉆井過程鉆井液處理的無熒光防塌降失水劑及其制備方法。此種防塌降失水劑由水、褐煤、栲膠、聚丙烯腈胺、苯酚、甲醛、焦亞硫酸鈉(或無水亞硫酸鈉)、氫氧化鈉按一定比例混合攪拌后,在密閉狀態和一定溫度下反應,并經烘干、粉碎后制成。此種防塌降失水劑既具有良好的防塌降失水效果,又對地質錄井無熒光干擾,因而可用于生產井、探井等各種鉆井過程。
一種對地震信號進行波形拉伸補償的方法,其中首先精確計算出波形拉伸量,然后在反射信號較強的一個主頻波長范圍內對原始記錄數據利用波形拉伸后的采樣率進行重采樣,最后再利用原始采樣率來恢復數據,從而實現波形拉伸補償。應用得到的波形拉伸補償過的波形來判斷和解釋地下地質構造,從而提高了勘探精度,有助于提高地震數據解釋人員尋找有利油氣圈閉、確定井位的精度。
本發明是一種具有多種分層能力的陣列側向測井儀,包括:多個信號源,產生多個具有不同頻率的工作信號;多組屏蔽電極,每一組屏蔽電極分別與相應的信號源連接,以向不同地層發射第一工作信號,同時形成對主電極組輸出信號的聚焦電場;監督裝置,用于接收并放大所述的多組屏蔽電極發射的第一工作信號;主電極組,在屏蔽電極的電場作用下向地層聚焦地發射監督裝置輸出的主工作信號,其中主電極組包括一個中心電極和從中心電極向外依次排列的多對外層電極,使外層電極的電場對內層電極的輸出信號形成再次聚焦;電壓測量處理裝置,檢測和處理主電極的電壓;電流檢測處理裝置,檢測和處理流過主電極的電流。本發明一次測量可獲得十二條視電阻率曲線,能夠細致地描述地質,精確地定向分析,解釋地層,解決了地質薄層、薄互層的解釋和定量問題。
本發明涉及通過利用重力泄水輔助蒸汽驅的開采方式提高深層塊狀超稠油油藏采收率的方法,其主要通過結合塊狀油藏地質小層精細對比、隔夾層分布規律、剩余油分布規律等研究及數值模擬的精細研究成果,在井間部署疊置水平井,采用上疊置水平井注汽,周邊直井生產及下疊置水平井排液(冷凝水及水平井間的原油),提高深層油藏高速注汽的采注比,同時提高井底蒸汽干度、降低油層壓力,有助于汽腔擴展,提高波及體積,改善開發效果及最終提高采收率的目的。
提供一種利用井數據提高成像速度模型精度的方法,其主要包括將野外采集到的地震數據進行處理的步驟,進而采用速度模型分析及偏移成像的技術手段,對圖像進行重構,進而在速度模型的基礎上進行網格層析反演速度建模,得到優化后的最佳速度模型后利用融合優化后的速度模型V優進行整體偏移。利用優化后的精確描繪實際地下地質構造的真實地速度模型進行整個目標區的地震資料的整體偏移,可以使目標區的地震資料很好地成像,為下一步地質綜合研究提供可靠的、清晰的地震剖面。
