本實用新型公開了金屬廢料焙燒后干式球磨機,包括支撐板和箱體,支撐板的底部固定連接有承重板,承重板的底部固定安裝有彈簧阻尼器,承重板的底部且位于彈簧阻尼器的外側固定安裝有緩沖器,彈簧阻尼器的底部活動連接有安裝板。本實用新型通過彈簧阻尼器的設置可以有效地對本體產生的震動進行減震,通過滑軌的設置可以有效地防止連接板在位移的過程中出現前后偏移,通過限位塊和限位槽的設置可以有效地防止連接板在位移的過程中出現左右偏移,通過緩沖器的設置可以有效地對連接板和本體進行防護,防止彈簧阻尼器在減震的過程中出現快速復位的現象,同時解決了市場上常見的干式球磨機普遍存在減震效果較差的問題。
本實用新型公開了一種振動小低噪音的雷蒙磨分析機,包括下殼,所述下殼的底端四角均安裝有降噪裝置,所述底板的頂端分別固接在下殼的底端四角,所述底板的底端中間分別固接有豎桿,所述豎桿的外壁分別間隙配合有彈簧。該振動小低噪音的雷蒙磨分析機,下殼給四角的底板向下的振動力,使四角的豎桿在對應的彈簧內伸縮,同時底板使彈簧頂在底座上壓縮,反之通過四角的彈簧的彈性可以抵消部分下殼工作產生的振動力,則底板帶動兩側的插桿在對應的圓筒上的橡膠柱內伸縮,且橡膠柱起到阻尼的作用,且四角的橡膠墊通過自身的彈性對下殼起到降噪效果,避免噪聲污染,解決了現有的雷蒙磨分析機,在工作過程中,由于不能降噪,使得噪聲污染的問題。
本實用新型公開了單螺旋粘稠狀物料擠壓過濾篩選機。有益效果在于:本實用新型通過電機、減速機以及聯軸器來帶動軸徑為錐形的轉子螺旋轉動,以便在篩鼓的圓形空間中,利用單螺旋中轉子螺旋的軸直徑不斷變大來達到壓縮空間對粘稠狀垃圾進行擠壓的目的,其中粘稠狀垃圾中小于篩鼓篩孔的部分通過篩鼓的篩孔匯集到成品區,由出料口排出,而大于篩鼓篩孔的粘稠狀垃圾則被轉子螺旋推進擠壓至彈簧壓緊式的扇形堵板處,以便在大顆粒粘稠狀垃圾積累到一定程度,使蓋板打開,將大顆粒的粘稠狀垃圾由排渣口排出設備,從而達到對粘稠狀垃圾料進行自動篩選和過濾的目的,確保了篩選機工作的連續性,進而節省了用工成本,大大提高了粘稠狀垃圾的篩選效率。
本實用新型公開了一種帶有橡膠球的振動篩,涉及振動篩技術領域。一種帶有橡膠球的振動篩,包括振動箱體,振動箱體頂部固定連接有入料斗和振動機,振動箱體兩側分別固定連接有減震結構和支撐架,振動箱體底部固定連接有限位塊,振動箱體內部固定連接有上篩網和下篩網,上篩網和下篩網之間設置有擺動結構。本實用新型通過擺動結構的設置,將電動機的轉動轉化為轉動履帶的轉動,傳動履帶帶動上篩網與下篩網之間的滑動條在其中做往復運動,兩滑動條之間設置有橡膠球,在震動進行時橡膠球在其中上下振動,實現對上篩網和下篩網的清潔,輪流對篩網的各個部分進行清理,使得篩網的有效面積更大。
一種大型雙吸式風機降重抗彎轉子結構,包括葉輪、軸盤、主軸,所述軸盤內圓周加工有空槽,空槽中周向均勻布置有加強筋。與現有的技術相比,本發明的有益效果是:1)本發明采用內部鏤空的軸盤設計,達到對大型雙吸式離心風機降重的目的。2)軸盤的軸向尺寸=1/3葉輪的軸向尺寸,該設計可以使葉輪的重量均勻的分散在主軸上,提高風機整體的剛度和抗彎能力。3)軸盤圓弧R1和R2采用與離心葉輪前盤加工所在圓(曲率半徑R0)同心擬合的設計方法,減少流道損失,實現流道內的流線入口處等截徑90°弧度光滑轉向。4)本發明設計新穎、結構緊湊,方便拆卸、易于更換、安全可靠。
本實用新型屬于雷蒙磨技術領域,特別涉及一種雷蒙磨的主機與分析機連接機構,包括主機主體和分析機主體,所述主機主體和分析機主體之間設置有放置槽,放置槽內部設置有中空密封環,中空密封環兩側分別內環和外環,內環與外環之間設置有若干個連接塊,中空密封環中部設置有兩個支撐環,支撐環之間固定連接有若干個支撐彈簧。本實用新型通過中空密封環被擠壓變形將放置槽充滿,使得主機主體和分析機主體之間保持密封,中空密封環鋪設十分簡單且不會因外力而移動,使得主機主體與分析機主體之間軟連接的同時,大幅減少主機主體的振動對分析機主體的影響。
本實用新型公開了一種具有減震功能的磨粉機,包括減震框和設備本體,所述減震框的內腔設有與設備本體配合使用的安裝板,所述安裝板的底部設有弧形彈簧,所述減震框內腔底部的兩側均固定連接有與弧形彈簧配合使用的滑道,所述減震框內腔底部的兩側均固定連接有套桿。本實用新型通過減震框、減震板、安裝桿、底板、減震墊、安裝孔、蓋板、活動桿、套桿、安裝板、弧形彈簧、滑道、阻尼板和空氣彈簧,可使裝置達到了減震效果好的功能,解決了現有市場上的磨粉機不具備減震效果好的功能,在使用過程中設備受力晃動無有效的緩沖,造成設備各部件之間硬接觸,出現異常磨損,影響設備使用壽命的問題。
本實用新型公開了一種雷蒙磨粉機自動控制系統,包括底板、磨粉控制單元和磨粉單元;底板的上端安裝有磨粉筒,磨粉筒的內部上端安裝有分析板,磨粉筒的內部下端安裝有動力隔板;磨粉控制單元包含控制安裝板、控制主板、顯示屏和內軸電機,控制安裝板安裝在底板的前端,控制安裝板的前端左側安裝有控制主板,控制安裝板的前端右側安裝有顯示屏,顯示屏的輸入端與控制主板的輸出端電連接,內軸電機安裝在磨粉筒的內部下端中心,內軸電機的輸入端與控制主板的輸出端電連接,該雷蒙磨粉機自動控制系統,可針對該雷蒙磨粉機進行自動控制或手動控制,可自行控制其元件工作,使用起來更加簡單快捷。
本實用新型公開了一種帶有密封裝置的雷蒙磨分析機,涉及磨粉機技術領域,包括第一箱體,所述第一箱體的內底壁轉動連接有第一轉軸,所述第一轉軸的外表面固定連接有固定框,所述固定框的內側壁之間轉動連接有打磨柱,所述第一箱體的前側壁轉動連接有兩個相對稱的第二轉軸,且兩個第二轉軸貫穿第一箱體的后側壁,兩個所述第二轉軸的后端均固定連接有第一齒輪。該帶有密封裝置的雷蒙磨分析機,通過設有彈簧,在彈性的作用下,能夠有效的達到復位目的,通過設有控制桿,能夠有效的帶動第五齒輪進行轉動,在嚙合的作用下,能夠有效的帶動齒板進行運動,從而達到自由運動齒板的目的,通過設有出料口,能夠有效的達到處理目的。
一種強迫同步橢圓軌跡共振篩,屬于振動篩分機械領域,解決了現有振動篩在篩分細、粘、濕等物料的堵孔和篩分效率低的問題。包括篩箱、振動器、篩面和減振裝置;振動器安裝在篩箱的側板上,篩箱通過減振裝置與支座連接。所述的振動器是由兩個單軸振動器組成,兩個單軸振動器的振動軸通過齒形帶連接,同方向旋轉強迫同步運行。振動器的振動中心不通過篩箱的重心,位于篩箱重心偏入料端的一側,與篩箱重心的距離是0~1米。篩箱的浮動篩框上裝有剪切橡膠彈簧,在整個參振系統的振動過程中產生二次振動,促使浮動篩框振動幅度加大。具有結構合理緊湊、性能良好和篩分效率高的特點,適用于對粘性較大的高水分原煤及焦炭進行篩分。
本實用新型公開了一種方便維修的雷蒙磨分析機,包括機體一,所述機體一的頂部貼合有機體二,所述機體一的一側設有拆卸結構,所述拆卸結構包括彈簧一、豎塊、滑桿一、曲桿、方桿、螺紋桿一、圓桿、方塊、彈簧二和圓軸,所述滑桿一的頂部一側與機體一的前端面上方固定連接。該方便維修的雷蒙磨分析機,通過機體一、殼體、直筒、料斗、外殼、機體二、擋板和拆卸結構的配合,轉動螺紋桿一,螺紋桿一向右移動,使螺紋桿一離開圓桿,同時彈簧二帶動圓桿轉動,彈簧一帶動曲桿向左移動,進而使曲桿和圓桿離開方塊的內壁,將豎桿一從機體一和機體二的內壁取出,便于工作人員對機體一和機體二進行拆卸,便于工作人員對機體一和機體二進行維修和養護。
本實用新型屬于雷蒙磨機技術領域,特別涉及一種負壓循環式雷蒙磨分析機,包括下機殼,下機殼的頂部設置有上機殼,上機殼的頂部設置有放置箱,放置箱的一側設置有進料口,且其另一側固定安裝有電機,電機的頂部設置有皮帶,皮帶的兩端內側均轉動連接有皮帶轉動輪,遠離電機的電機皮帶輪的底部固定連接有轉動軸,轉動軸的底部設置有圓盤,圓盤的外表面固定連接有多個等距的刀片。本實用新型通過氣缸使得轉動桿進行擺動,從而將上機蓋以旋轉軸為中心轉動,使得上機蓋閉合,需要開啟時,氣缸輸出軸收縮將上機殼打開,使用方便,達到了通過氣缸自動將上機殼進行開閉的效果,解決了上機殼移動非常不便的問題,提高了工作的效率。
本實用新型公開了一種高純鎂砂生產用浮選機,屬于浮選機技術領域,包括浮選箱,所述浮選箱上設置有攪拌充氣機構,所述浮選箱的前部設置有導料槽,所述導料槽上設置有清理機構,所述浮選箱的頂面設置有兩組電動推桿,兩組所述電動推桿的輸出端均延伸至浮選箱的內腔且固定連接有支撐架,所述支撐架的內側轉動連接有兩個轉軸。本實用新型中,通過電動推桿對支撐架和橡膠刮板的高度進行調整,使得橡膠刮板伸進浮選箱內腔產生的泡沫中;另外利用第一電機帶動轉軸旋轉,通過轉軸帶動皮帶和橡膠刮板旋轉,利用多個橡膠刮板持續全面地對浮選箱內腔懸浮液頂部的泡沫進行推出,提高了該高純鎂砂生產用浮選機的工作質量。
本實用新型公開了直線式鎂砂粉用振動篩,包括底板,所述底板頂部的兩側均固定連接有豎板,所述豎板的頂部固定連接有箱體,所述箱體的內壁固定連接有篩分槽,所述篩分槽底部的左側固定連接有震動電機,所述箱體內腔底部的右側連通有收集罩。本實用新型通過底板、豎板、箱體、篩分槽、震動電機、收集罩、支板、電動伸縮桿、連接板和擋板的配合,實現了具備便于出料的優點,解決了以往的直線式鎂砂粉用振動篩在使用中存在一些問題,不具有便于出料的優點,容易給使用者出料帶來麻煩,從而降低使用者的工作效率,不能滿足當今市場的需求,由于以上存在的問題,降低了直線式鎂砂粉用振動篩實用性和使用性的問題。
本實用新型公開了一種鐵精粉生產用高效磨礦機,包括支架,所述支架相對的一側活動連接有筒體,所述筒體表面的左側設置有大齒輪,所述筒體的左側設置有出料口,所述筒體的右側設置有進料口,所述筒體的底部設置有檢修口,所述支架的底部活動連接有安裝座,所述安裝座的頂部固定連接有卡板。本實用新型通過支架、筒體、大齒輪、出料口、進料口、檢修口、安裝座、卡板、卡槽、限位槽、限位板、定位板、通槽、定位塊、彈簧、連接塊、插桿、連接桿、推拉塊和底板的配合,使工作人員可以通過便捷的拆裝機構對鐵精粉生產用高效磨礦機進行拆卸,極大的方便了工作人員的檢修工作,提高了鐵精粉生產用高效磨礦機的使用效率以及實用性。

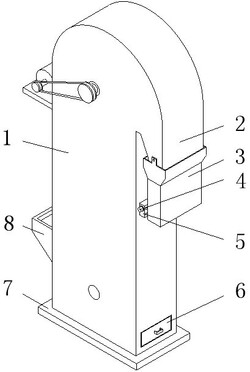

本實用新型公開了鎂砂輸送用斗式提升機,包括提升機主體、出料口、導料座、導向板和進料斗,所述導料座內腔的上端和出料口外表面的下端之間固定連接有密封橡膠圈,所述提升機主體正表面的上端固定安裝有調節座,所述調節座的左側固定安裝有電機,所述電機的輸出端固定連接有主動螺紋桿。本實用新型通過導料座、電機、調節座、進料斗、活動塊、主動螺紋桿、活動連桿、齒輪、密封橡膠圈、從動螺紋桿、密封擋板、固定板、導向桿、導向板、彈簧和固定座的作用,解決了現有的斗式提升機排料口的結構固定,無法根據需要調節物料排出的位置,同時,進料口不具備密封結構,容易造成大量粉塵擴散,污染周圍環境的問題。

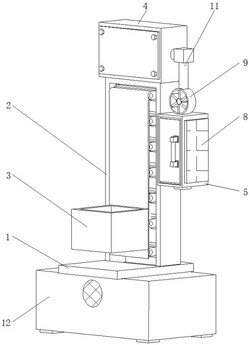

本實用新型公開了一種帶換熱結構的斗式提升機,包括底板,所述底板的頂部固定連接有斗式提升機本體,所述斗式提升機本體的表面設有送料斗,所述斗式提升機本體的頂部固定連接有驅動箱,所述斗式提升機本體的右側固定連接有制冷箱,所述制冷箱的內腔設有半導體制冷片,所述制冷箱的內腔固定連接有漏板,所述漏板的頂部放置有活性炭吸附塊。本實用新型通過風機、第一管道、第二管道和半導體制冷片的設置,解決了現有的斗式提升機不具備換熱結構,由于斗式提升機需要長時間工作,在工作的過程中會產生大量的熱量,熱量過高,容易導致斗式提升機的驅動結構出現損壞,大大降低了斗式提升機使用壽命的問題。
本實用新型涉及斗式提升機技術領域,具體揭示了一種具備篩選功能的斗式提升機,包括機殼,所述機殼內腔的頂部活動連接有上光桿,所述上光桿的表面固定連接有上傳動輪,所述機殼內腔的底部活動連接有下光桿,所述下光桿的表面固定連接有下傳動輪,所述下傳動輪和上傳動輪之間套設有皮帶,所述上傳動輪和下傳動輪通過皮帶傳動連接。本實用新型通過振動電機的工作,振動電機使橫板上下晃動,通過橫板的移動帶動限位導桿在入料斗的內部滑動,通過橫板的移動帶動滑塊在滑槽的內部滑動,同時橫板的移動使緩沖彈簧發生形變,此時物料通過過濾孔漏出,達到了篩選功能的優點,解決了現有的斗式提升機在使用時不具備篩選的功能。
一種平行力系與均衡驅動的大型篩分機,屬于振動篩分機械領域,解決了大型篩分機代理傳動部件驅動力均衡的問題。2~5根激振器安裝梁安裝在篩框的兩個側板之間;每根激振器安裝梁上裝有兩臺或四臺齒輪強迫同步激振器,兩臺或四臺齒輪強迫同步激振器通過傳動軸串聯安裝在一起,成為一個激振器組。在每個激振器組中間位置的傳動軸上,裝有驅動皮帶輪。每根激振器安裝梁上的激振器組產生合力的作用線L與水平面的夾角為β。與激振器組傳動軸上的驅動皮帶輪連接的電機驅動裝置,安裝在電機支架上,電機支架的支腿位于篩框兩側與篩分機的支撐座連接。具有動力傳遞部件受力均衡、性能穩定、結構緊湊和運行平穩的特點,適用于篩分各種物料的大型篩分機。
本實用新型公開了一種離心風機葉輪固定裝置,該離心風機包括:底座,所述底座的頂部安裝有防護筒,并在防護筒的前端安裝蓋板,且防護筒和蓋板之間通過卡扣連接,所述防護筒和蓋板之間放置有葉輪以及固定組件;其中,所述固定組件包含對接盤,且對接盤由安裝在防護筒外側的電機驅動;支撐環以及插銷。本實用新型所述的一種離心風機葉輪固定裝置,一是通過在葉輪的外部開設銷槽,并與支撐環以及對接盤外部的插銷對應,能夠降低葉輪與電機連接的難度,方便葉輪進行更換與修理;二是通過在防護筒的內壁安裝帶有滑輪的安裝座,且安裝座通過彈簧與壓力傳感器連接,能夠在檢測葉輪轉動時,是否發生晃動或者偏移,方便及時對葉輪進行修理與調整。

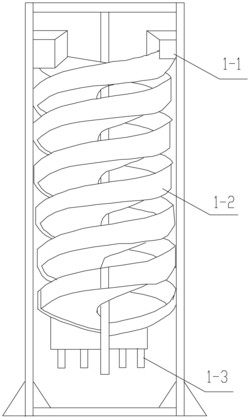

本實用新型涉及一種帶傾斜、間隔磁系的螺旋溜槽,包括給礦斗,與給礦斗連接的螺旋溜槽,設置在螺旋溜槽下端部的接礦盤,其特征在于:在每圈螺旋溜槽的底部設有N個沿礦漿流向向下向內傾斜、間隔設置的磁系組,N個磁系組均勻分布,每個磁系組由兩塊及以上子磁系組成,所述的N≥2,所述的間隔設置的磁系組,其間隔區間在相鄰兩個磁系組間交錯設置。本實用新型的優點是:礦漿中的微細磁性顆粒在適當強度導向磁場力作用下,既實現了向礦漿下層和螺旋溜槽內側運動,進入精礦帶,又避免了由于施加磁場力引起的磁性夾雜,有效地提高了螺旋溜槽回收微細粒磁性礦粒的能力,減少了微細粒磁性礦粒的流失,提高了磁性礦物的回收率。
本實用新型涉及一種高頻振動筒式磁選機,包括機架、磁性滾筒、旋轉電機、分選箱體、振動弧形介質、高頻振動電機、給料溜槽、精礦卸料溜槽、精礦卸料沖洗噴頭、分散沖洗噴頭一及分散沖洗噴頭二;所述高頻振動電機固定在振動弧形介質上,在高頻振動電機的作用下,振動弧形介質在弧形通道內沿水平方向做復合軌跡為橢圓形的高頻剪切運動;本實用新型適合微細粒礦物分選,具有消弱磁團聚、提高分選效率、避免整機振動、噪音小、節能等特點。(ESM)同樣的發明創造已同日申請發明專利
本實用新型涉及一種用于燒結礦上料落下、篩分試驗裝置,包括上料機、落下料機構、機架、倒料機構、接料機構、振動篩,機架上固定有落下料進料口、出料溜槽,上料機能夠將燒結礦投入到落下料進料口,落下料進料口與落下料機構相對應,倒料機構設置在機架上部,倒料機構下方設置接料機構,振動篩設置在出料溜槽的出料口下方,落下料機構能夠將燒結礦經倒料機構投放到接料機構或振動篩。優點是:能夠進行上料、出料、篩分等操作,并對燒結礦按照不同粒級進行篩分,無需人工搬運,減少人為干擾,提高試驗效率,減少現場操作的實驗人員數量,直接降低人工成本。
本實用新型公開了立式磨粉機用風選循環系統,包括底板,所述底板頂部的左側固定連接有底座,所述底座頂部的中端固定連接有豎板,所述豎板右側的底部固定連接有第一箱體,所述第一箱體的右側固定連接有電機,所述電機的輸出端固定連接有研磨輥,所述第一箱體頂部的右側固定連接有風箱,所述風箱的內腔固定連接有空氣過濾網,所述風箱頂部的兩側均固定安裝有風機,所述風機的輸出端固定連接有輸風管。本實用新型通過風箱的內腔固定連接有空氣過濾網,風箱頂部的兩側均固定安裝有風機,風機的輸出端固定連接有輸風管,輸風管的輸出端固定連接有導風管,導風管的輸出端固定連接有篩選箱,起到了對空氣進行過濾并吹風除塵的效果。
本實用新型屬于壓濾機技術領域,尤其是尾礦壓濾裝置,針對背景技術提出的浪費一定的絮凝劑且大塊泥餅影響后續干排處理的問題,現提出以下方案,包括機殼,所述機殼一側外壁安裝有攪拌箱,且攪拌箱內部設置有攪拌機構和沉淀輔助機構,所述機殼另一側外壁設置有碎料機構。本實用新型在攪拌機構和沉淀輔助機構中,能夠控制不同位置處絮凝劑的結合量,保證了絮凝劑結合的充分性,降低了加工成本,在碎料機構中,通過橫網板和豎網板來控制泥餅的粉碎,并利用分切刀進行預切割,并且泥餅下落過程中會帶動彈簧振動引起橫網板和豎網板晃動,從而加速泥餅下落的速度,避免堵塞,設計合理,降低了泥餅的尺寸,便于后續干排處理。
周轉材料自動提升機,包括接觸點、底部支撐架、連接點、物間連接板、縫隙防護欄桿、樓層安全門、升降三腳架、滑輪結構、齒條、保護裝置、平臺安全門、電動機、齒輪、升降臺、電纜桶、斜拉架,所述的底部支撐架上部兩側加工升降三腳架,兩側升降三腳架的中間安裝升降臺,升降臺的一側通過齒輪齒條嚙合與升降三角架連接,另一側通過滑輪結構固定連接升降臺,升降臺上部安裝保護裝置,樓層安全門與升降安全門的位置對應,本實用新型的有益效果:極少地占用塔吊,加快了超高層建筑垂直運輸的效率,加快了施工進度,降低了工人的勞動強度,自動化程度高,技術含量高,可多個項目周轉使用,綜合攤銷成本低,社會效益顯著。

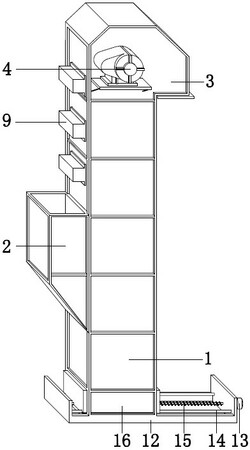

本實用新型公開了一種單點進料轉斗式提升機,包括:外殼,所述外殼的左側安裝有進料口,所述外殼的右側頂端安裝有出料口,所述外殼的前側頂端安裝有第一電機,且第一電機的輸出端延伸進所述外殼的內腔,所述外殼的內腔通過軸承安裝有第一轉輪,且第一轉輪的前側通過聯軸器與所述第一電機的輸出端相連,所述外殼的內腔底端通過軸承安裝有第二轉輪。該單點進料轉斗式提升機,在實際使用中,能夠在料斗有逆行趨勢時阻止其逆行,避免料斗反向翻轉將散料重新堆積在初始位置,避免散料堆積過多造成料斗卡死,防止重啟后運行困難,還能夠在設備停運后將儲料盒移出,便于清理內部散料,防止長期堆積造成散料結塊難以清理。
本發明提供一種皮帶輸送機多區域灑料檢測系統及方法,包括用于采集皮帶表面圖像信息的攝像裝置、用于對圖像進行分析處理及存儲的計算機系統、以及對提示報警信息的報警裝置;針對皮帶輸送機在實際工作中很容易因為安裝環境以及運輸重量出現皮帶機灑料的問題。該系統使用皮帶多區域灑料檢測方法:通過圖像采集皮帶運輸實時圖像,經灰度處理及圖像濾波處理后利用Hough直線檢測識別皮帶邊緣。然后對皮帶圖像進一步二值化處理,獲得物料在皮帶上的圖像狀態特征,從而判斷皮帶上物料是否可能灑料。本發明系統可以減少皮帶事故的發生率,提高皮帶的運輸效率。
本實用新型涉及一種可降低漏料的皮帶輸送機,包括升降防塵罩、防塵罩膠套、中部固定防塵罩、鉚釘、防塵膠條、皮帶托輥、基礎框架、頭部防塵罩、皮帶、皮帶頭輪、托輥支架、減震彈簧和托輥架。其有益效果是:該實用新型裝置,結構簡單,使用方便,可解決皮帶機漏料問題,節約物料,降低成本,杜絕因皮帶機漏料造成的生產和安全事故的發生。
本實用新型公開了一種耐磨損防跑料的皮帶輸送機,涉及皮帶輸送機技術領域。本實用新型包括安裝架、安裝槽和皮帶,安裝槽設置在安裝架上,安裝槽內部一端裝嵌有主動軸,安裝槽內部另一端裝嵌有從動軸,主動軸和從動軸與安裝槽之間轉動配合,主動軸和從動軸周側面均裝嵌有輥筒,兩輥筒周側面均設置有若干條形孔,條形孔內部卡接有若干耐磨凸塊,皮帶裝嵌在兩輥筒周側面,安裝架上兩側均安裝有支撐板,兩支撐板一表面兩端均安裝有電動推桿,兩電動推桿一端安裝有連接軸。本實用新型通過條形孔和耐磨凸塊結構,提高輥筒的耐磨性能,增加輥筒的使用壽命,同時方便耐磨凸塊的安裝和拆卸,便于后期對耐磨凸塊的維護和更換。
