高阻抗安全雷管 1076

 0

用于地下勘探,尤其是油田油井所用的一種熱橋絲電雷管,它是在原電雷管的熱橋絲上面反接兩只PN結二極管,起到使用安全的目的。它能有效防止因地面漏電造成雷管地面爆炸的惡性事故。本實用新型制造工藝簡單,可廣泛用于采礦,石油工業中的爆破等。

可拆裝橇裝鋼結構野營房 990

 0

本發明公開了一種可拆裝橇裝鋼結構野營房。本發明包括底橇，地板框架，角立柱，墻立柱，模塊墻和天花框架；所述地板框架焊接在底橇上作為整體；角立柱和墻立柱通過上下端焊接連接板分別與地板框架和天花框架固定，模塊墻通過兩側的方管與角立柱和墻立柱兩側的U型立柱固定連接組成整體墻體。本發明橇裝鋼結構野營房，野營房組件散裝運輸現場組裝，運輸體積小，極大地節省了運輸費用，適用于勘探，鉆井，采礦，建筑等野外作業。

芳綸漿粕增強PVC-C礦井套管及制備方法 1187

 0

本發明涉及深井采礦套管技術領域，特別提供了一種芳綸漿粕增強PVC?C礦井套管及制備方法，原料按重量份計，包括下列組分：氯化聚氯乙烯100份、穩定劑5?20份、表面活性劑5?15份、芳綸漿粕10?50份、增強增容劑10?30份、抗沖擊劑10?30份、潤滑劑0.5?30份、加工助劑5?40份。本發明制備的套管增加了套管的抗拉強力、密封及耐壓性能和抗沖擊強度，使其更加適應新的采礦工藝。

方便使用的采礦用多功能絞車 1164

 0

本實用新型公開了一種方便使用的采礦用多功能絞車，屬于方便使用的采礦用多功能絞車的技術領域，包括底座，底座的上側固定連接有動力盒，動力盒的內部通過支架固定連接有減速電機，減速電機的上側通過支架固定連接有電機，電機與減速電機的輸出端均貫穿動力盒并固定連接有齒輪，絞車輪在旋轉時，會使纜繩纏繞在絞車輪上，這時打開電動馬達的開關，電動馬達旋轉時，帶動往復絲桿旋轉，往復絲桿旋轉時，會帶動排繩管在往復絲桿上做往復運動，這樣的設置會使纜繩在絞車輪上左右移動，使其收線均勻，不會導致卡線，設置的定位槽限定了纜繩的偏移的位置，使其不會卡在車輪等其他位置。

固井碰壓預報裝置 862

 0

固井碰壓預報裝置是石油開發和地質勘探中,鉆井完井時使用的一種井下工具。它由固定環、剪切銷和托盤架等組成。使用該裝置不需改變原來的任何裝置及流程,即可達到固井注水泥的頂替碰壓的預報作用,實現低速、平穩和安全的軟碰壓,避免高速、高壓和沖擊碰壓對套管、地面管匯和設備的傷害,并有助于正確判斷水泥刮塞是否真正到位,且有利于提高固井質量和建井壽命。該裝置結構簡單、使用方便、性能可靠、適用性強、宜于推廣。

鉆井取芯工具內筒調節裝置 1218

 0

一種用于調節鉆井取芯工具距離的裝置,包括由公扣安全接頭和內筒組成,在接頭中間有一個鎖定螺釘3,接頭下部聯結一軸承盒2。該裝置通過鉆具與鉆頭相聯結,使用該工具,可以調節鉆井取芯工具的內筒與鉆頭內臺階之間距離,保證取芯器內筒居中,且巖芯易于進入內筒,并能在更換取芯鉆頭時合理使用該器具。本實用新型可廣泛用于石油、煤田及普通地質勘探的鉆井取芯工作之中。

無底閥高效多功能抽稠防砂泵 1122

 0

一種用于油田抽油井的無底閥高效多功能抽稠防砂泵,它由拉桿接頭(1)、密封壓蓋(2)、復合密封件(3)、環閥體(4)、“O”形圈(5)、環閥體座(6)、閥球(7)、閥座(8)、閥座螺帽(9)、彈簧螺帽(10)、彈簧(11)、卡牙(12)、泵筒上短節(13)、泵筒(14)、拉桿(15)、游動凡爾(16)、游動閥球(17)、游動閥座(18)、泵筒下接頭(19)、柱塞(20)、補償管(21)和尾管接頭(22)組成。設計合理,結構新穎、兼備多種功能,工作高效可靠,適于在各種復雜地質情況特別是在稠油、出砂井中使用。

非投球式憋壓單流裝置 1173

 0

本實用新型涉及一種用于石油、地質鉆井完井固井過程的非投球式憋壓單流裝置,由本體1、懸掛承托體2、內、外密封環3、4、活塞5、剪銷6、復位彈簧7、限位套8組成,本體1內壁上部以螺紋連接有懸掛承托體2,懸掛承托體2內外圓面密封槽內分別設有密封環3、4,腔內裝有活塞5,二者用剪銷6連接固定;活塞5下方裝有復位彈簧7,其下方設有限位套8并與懸掛承托體2下端內壁以螺紋擰緊。該裝置結構簡單,使用方便,工作可靠,由于采用了活塞預設剪銷彈簧復位,在下套管過程中可以掏空,并在管柱到位后不用投球即可注液憋壓,確保液壓裝置憋壓一次成功,利用它可以大大提高完井固井管柱液壓裝置工作性能和施工成功率。

修井找擴魚頂磨鞋 899

 0

本實用新型公開了一種修井找擴魚頂磨鞋,屬油田修井配套工具類。油田中后期,由于工程及地質因素使稠油井套管損壞日趨嚴重,現技術修井采用打鉛印模落魚的施工方法,無法使用領眼工具進行套管修復,為此本實用新型采用了整體式的磨鞋結構,該結構中設有中心水眼,在磨鞋外側,內側壁及底部均鑲有硬質合金齒,修井時只需下入井內探到魚頂加適量鉆壓磨銑,磨鞋便可進入套管內部,將受損下套管整形對正,然后再提出本工具,下入其它工具便可完成錯斷井修復工作,本工具結構簡單,使用方便,可廣泛用于修井工序之中。

密閉金剛石取芯鉆頭 1374

 0

密閉金剛石取芯鉆頭是一種井下工具,用于石油或地質鉆井中的密閉取芯作業,主要由切削齒部分,胎體部分,鋼體部分組成。由于該鉆頭是一種用粉末冶金方法制成的胎體鉆頭,選用人造金剛石作為鉆頭的切削材料,將其包鑲焊接在鉆頭胎體內,并在結構設計和加工制造工藝上作了重大改進,故該鉆頭具有較長的使用壽命,較低的生產成本,而且使用中適用地層范圍廣、巖芯收獲率高,能防止鉆井液沖蝕巖芯。

高強度取心工具 1019

 0

本實用新型涉及一種用于地質勘探、煤層、建設工程鉆探和石油鉆井的高強度取心工具,由上接頭1、軸承2、軸承芯軸3、安全接頭4、銷釘5、磨擦環6、單流球7、外筒上扶正器8、外筒9、外筒下扶正器10、取心鉆頭11、內筒調節螺帽12、14、止動環13、內筒上接頭15、內筒16、內筒下接頭17、巖心爪體18和巖心爪19組成。此種取心工具設計合理,工作可靠,由于采用了厚壁外筒總成,可以防止鉆進中巖心筒橫向彎曲,防止堵心并可提高單筒進尺,由于采用了玻璃鋼內筒,因而巖心進筒阻力可減少70%,有利于提高巖心收獲率和單筒取心進尺。

PE揚水管 1156

 0

本實用新型涉及地下深水井中使用的揚水管,尤其是:PE揚水管;該PE揚水管,是由:揚水管和接箍組成;其特征在于:揚水管的接頭部分為錐型并設計有絲扣;在使用本實用新型PE揚水管的時候:將PE揚水管直接安裝在地下深水井中就可以了,由于PE塑料無毒無味、耐電化腐蝕、氧化腐蝕和抗拉、抗扭矩力大,所以特別適用于飲用水的輸送,不限于地質環境;由于PE塑料的使用周期為30年,又不容易破損,所以不用頻繁的更換,這樣會降低了生產成本,也利于節能減耗。

油氣水測試裝置及分離存儲設備 804

 0

本實用新型提供了一種油氣水測試裝置及分離存儲設備，涉及油田檢測設備技術領域。該油氣水測試裝置包括罐體，罐體的頂部設有排氣口，排氣口上固設有氣體流量計，罐體的底部設有排液口和排油口，排液口上固設有第一液體流量計，排油口上固設有第二液體流量計；該分離存儲設備包括分離器、儲油罐和上述油氣水測試裝置，分離器的進氣口與排氣口連通，儲油罐的進油口與油氣水測試裝置的排油口連通。氣體流量計、第一液體流量計和第二液體流量計可以分別檢測分離出來的氣體、水和原油的流量，據此得到原油氣水混合物中三相組份的體積比例，研究人員可以根據原油氣水混合物中三相組份的不同比例推測出該油田的地質環境。

小規格鉆桿 1002

 0

本實用新型涉及一種小井眼修井作業工具，特別涉及一種小規格鉆桿。該鉆桿上端設計有母接頭，下端設計有公接頭，母接頭和公接頭上的螺紋采用API標準的NC23扣型，母接頭和公接頭上均設計有密封臺肩，母接頭外徑為76mm，該鉆桿長度為8700mm。本實用新型實現了減少螺紋連接點，連接密封性好，增大接頭與套管之間的環形空間?？朔爽F有地質鉆桿長度短，連接麻煩，螺紋連接點多，連接密封性差，接頭與套管壁的間隙小，易磨損套管的不足。

氣動夯錘打樁裝置 1088

 0

一種氣動夯錘打樁裝置是由吊車、壓風機及樁管組成,其特征在于樁管上有一吊點,氣動夯錘及夯錘與樁管連接裝置,夯錘與夯錘與樁管連接裝置用預張緊裝置上的五噸導鏈緊連在一起,樁管四周有四個錨固點的扶正裝置支撐,工作時壓風機通過高壓管線與氣動夯錘連接,在絞盤上面各有兩個絞盤分別與錨固點上面的五噸滑輪連接,本裝置打樁時,只需移動路面車體動力就可實現在海灘、沼澤地域連續打樁,且能保證樁孔垂直度,本裝置結構簡單,施工方便,效率高,能在任何地質條件下進行打樁施工,因此可廣泛用于海灘沼澤打樁,為管線施工及其相關建筑提供方便。

采油油井油層孔道清洗裝置 1199

 0

本技術屬于采油油井油層孔道清洗裝置,其結構是在一個無縫鋼管的管體上開有多個泄壓孔,在管道內放有火藥和溶解劑,管道兩端有上接頭和下堵頭,在上接頭內設有雷管室,裝有啟爆雷管,通過導爆索伸入火藥和溶解劑內,接到地面啟爆儀內,當雷管引爆后,利用火藥燃燒后體積急聚膨脹達到清洗油層孔道及地質裂縫的目的。優點:結構簡單,施工方便,制作容易,成本低,清洗作業時間短,經爆破清洗后油井產量迅速上升,具有極高的經濟價值。

玻璃鋼取心工具 1084

 0

本實用新型涉及一種用于地質、煤層、建設工程鉆探和石油鉆井的玻璃鋼取心工具,由懸掛總成上接頭1、懸掛接頭2、軸承上壓帽3、外筒上接頭4、止動環5、懸掛軸承6、下壓帽7、芯軸8、單流球9、球座10、內筒上接頭11、外筒12、內筒13、防脫扣環14、內筒下接頭15、外接頭16、巖心爪體17、巖心爪18、巖心爪19、取心鉆頭20組成。懸掛總成上接頭1、外筒上接頭4、外筒12、外筒外接頭16、取心鉆頭20從上至下依次以螺紋相連接;上述各部件連接體內從上至下設有懸掛接頭2、內筒12、防脫扣環14、下接頭15、巖心爪體17、巖心爪18、巖心爪19。該取心工具適用于較松軟地層、中硬地層等各種地層的取心作業,由于采用了玻璃鋼內筒,巖心進筒阻力減小,有利于提高巖心收獲率和單筒取心進尺。

氣體鉆井巖屑取樣器 986

 0

本實用新型涉及一種氣體鉆井巖屑取樣器,屬欠平衡鉆井裝置類。隨著欠平衡鉆井技術的應用,利用氣體鉆井上返巖屑技術在推廣,但施工中地層巖屑在井內隨氣體噴出,不易在地面取到井內地層巖樣嚴重影響了地質資料錄取,目前雖然取樣裝置能滿足部分取樣要求,但由于操作不便,且設備復雜,制作成本高,給使用帶來不便,為此目的,本實用新型在主管匯上面垂直焊接一排屑管,管內裝有割縫擋板,碟閥和濾屑管結構,使用時,當井內巖屑通過該裝置時,由割縫板阻擋巖屑,巖屑又靠重力和阻力進入濾屑管中,通過開啟碟閥,便可容易的將井內巖屑撈取,使用非常方便,由于該器具制造簡單,成本低,因此可廣泛用于欠平衡鉆井之中。

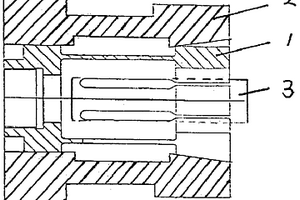

楔塊式自動定心夾具 962

 0

一種楔塊式自動定心夾具,它由夾頭件1、錐套2組成,錐套2為外表面帶有臺肩的圓形,其內中部有凸起,前部為圓錐形,夾頭件1的根部與錐套2間隙配合,并可滑動,前部均勻分布有卡爪,本實用新型由于采用了夾頭件通過連接套與活塞相連接,錐套的斜面使卡爪夾緊工件,夾具具有自動找正中心功能,結構簡單,裝夾靈活,工作平衡,勞動條件好。既可以與液壓缸連接,也可以與氣壓缸連接使用。本夾具可以推廣到機器制造,汽車拖拉機制造,工具制造等行業,用于進行軸類零件,管類零件、法蘭盤與軸以及刀具毛坯和地質鉆桿等的加工,特別是批量生產需夾緊定位的定型產品中。

彎頭式鉆井液濾清器 850

 0

本實用新型涉及一種用于石油、地質勘探鉆井的彎頭式鉆井液濾清器,由由壬1、2、殼體3、濾芯體4和盲由壬5組成。利用此種濾清器可以有效地濾清鉆井液,保證鉆具水眼不致堵塞,而且在起下鉆過程中即可對其進行清洗,不影響鉆井作業時間。該濾清器結構簡單,易于制作,操作方便,還具有濾芯體使用壽命長、鉆井液不直接沖蝕鉆具內表面等優點。

可見光井下電視觀測儀 909

 0

本實用新型涉及一種可見光井下電視觀測儀,它由電子攝像和扶正兩部分構成,它采用了現有的攝像技術與承壓鋼外殼的完美結合,使用戶可以直觀的觀測到被測對象的實際圖像,而且是連續的,使用戶在測試過程中可實時的從顯示屏上觀測,并可直接從油管或鉆桿中間下去,直接使操作者觀察一些工程施工過程。對于檢查作業效果和作業質量,提高作業成功率。為地質技術人員提供生產層段產液情況,重新認識油層,檢查射孔質量,提供依據。

非線性雙側向側井儀器控制裝置 914

 0

本實用新型是一種雙側向側井儀器控制裝置,特別是深淺并測的非線性雙側向測井儀。該裝置主要由交流恒壓源、電阻、快速跟隨放大器及輸入變壓器、功率放大器、電極組成。本裝置特點,由于采用非線性供電裝置使得線路簡單,儀器穩定性高,測量范圍寬,并解決了信號傳輸的困難,該儀器可廣泛用于油井和煤田地質勘探。

護罩舵輪式擋繩器 1095

 0

本實用新型涉及一種在地質勘探石油鉆井中用 于鉆機絞車滾筒排鋼絲繩的擋繩器。它由限位角鋼 (1)、(24)，上、下框架(2)、(13)，導軌槽(4)、(21)，舵輪 (4)、(12)，軸(5)、(9)，彈簧(6)、(10)、(17)、(20)等組 成。利用本實用新型可以保證良好的排繩效果，并起 到安全防護作用。該裝置對目前國內外鉆機均可采 用，具有廣泛的實用性。

加壓式松散、軟地層取芯工具 996

 0

本實用新型是一種用于地質勘探、煤層鉆探和石油鉆井取心的加壓式松散、軟地層取芯工具。該工具是一種雙筒多層管柱的形狀,由懸掛分流總成、旋轉單流總成、外筒、含內襯管的內筒、巖心爪、取心鉆頭、密閉活塞和加壓總成等構成。與現有技術相比,該工具更適合于松散地層、破碎地層、礫石地層和軟地層取心?？蓾M足常規取心、密閉取心和塑料管保形冷凍取心不同取心工作的要求,且能保證巖心質量,提高巖心收獲率。

石油地震勘探淺層取芯工具 1195

 0

本實用新型涉及一種石油地震勘探淺層取芯工具,由上接頭、分流接頭、外筒、內筒、壓帽、軸承心軸、軸承、鋼球、密封圈、調節環、下接頭、巖芯爪、鉆頭組成,外筒上端通過螺紋與上接頭相連接,外筒內設有內筒,內筒上端通過螺紋接裝有分流接頭,分流接頭上、下端分別與上接頭和內筒相連接;上接頭與分流接頭之間設有軸承心軸和軸承,軸承外側設有壓帽,其上端與下接頭相連接,分流接頭內設有鋼球;外筒下端與鉆頭相連接,內筒下端與下接頭相連接,下接頭內設有巖芯爪。本實用新型結構簡單,工作可靠,利用它可以直接從地下獲取巖樣,且有很高的準確度,取得的巖芯更適合于精細的巖性分層、追蹤最佳激發巖性的要求,提高地震勘探淺層地質資料的準確性,有利于為生產設計井深的選取提供可靠依據。

巖屑快速烘干裝置 1159

 0

本實用新型涉及一種巖屑快速烘干裝置，包括機柜框架、控制箱、濕熱交換室，其技術要點是：機柜框架下部設有風機電機安裝室，風機電機安裝室與濕熱交換室之間設有循環風室，風機電機安裝室內設有風機電機，風機電機的輸出軸與循環風室中設置的風機輸入端連接，濕熱交換室的左、右兩側設有左、右風道，左、右風道與濕熱交換室之間的隔板為均勻設有通風孔的散熱風板，左、右風道內分別設有翅片電熱管。本裝置解決了現有烘干設備造成巖屑內部石油物質大量損失的問題，不僅烘干速度快，而且大大降低巖屑內部所含石油物質的損失，有利于真實評價地質油氣層。

無損耗旋流除砂器 840

 0

本實用新型是用于石油、地質勘探鉆井過程中鉆屑及砂礫的分離、加重劑及泥漿液回收的無損耗旋流除砂器。它是在以往旋流除砂器的基礎上增加了一套砂漿變向機構,這樣就可以根據鉆井過程中所使用的不同類型泥漿決定是否啟動回收振動篩,避免了設備空轉,可以回收更多的泥漿液及加重劑。它還以高鉻鑄鐵材料代替了以往旋流器所使用的聚氨酯材料,從而使旋流器造價更為低廉,經久耐用。本實用新型結構緊湊,體小量輕,調整簡單,安裝方便。

鉆井液液面自適應脫氣器 1274

 0

本實用新型涉及一種鉆井液液面自適應脫氣器，包括支撐框架、脫氣器總成和驅動總成，其技術要點是：脫氣器總成包括立式脫氣筒、密封頂板組件、密封底板組件、設于立式脫氣筒中的立軸、設于立軸下部靠近密封底板組件處的葉輪，立軸穿過密封頂板組件后與驅動總成連接，立式脫氣筒的側壁靠近密封底板組件處設有入漿口，入漿口外側連接入漿管路，立式脫氣筒的側壁中部設有出漿口，入漿管路的末端與定量泵出口連接且入漿管路的末端高度不低于出漿口高度，密封頂板組件上設有氣體脫出管路且氣體脫出管路末端與氣體后處理設備連接。本實用新型解決了現有脫氣器存在不等量脫漿的問題，脫漿量大，脫氣效率高，有利于對地質油氣層的綜合評價。

固井管內增壓裝置 901

 0

一種石油開發、地質勘探在鉆完井固井過程中液壓裝置在碰壓前增壓用的固井管內增壓裝置,由接箍1、滑套2、剪銷3、固定套4、密封環5、本體6組成;接箍1與上部套管絲扣連接后,將外部設有帶錐度具有自身密封的陽螺紋,周向設有2～20個剪銷安裝孔的固定套4安裝在接箍1內帶錐度的陰螺紋中,其下端承座在本體6的上端,再在固定套4的內圈設有周向帶有2～20個剪銷安裝孔的滑套2,在滑套2的外周設有1～10個密封環槽,安裝密封環5后用剪銷3固定,滑套2中間帶有1～20個循環孔。它解決了現有技術中存在的不能實現固井碰壓前液壓裝置座封,無法保證質量的問題,可廣泛用于在完井固井過程中液壓裝置在碰壓前增壓作業中。

多功能注水泥固井裝置 994

 0

本實用新型涉及一種用于油田開發、地質勘探鉆井完井的多功能注水泥固井裝置,由外套、閥座、閥體、節流板、壓蓋、彈簧、密封圈、調節座、浮球、網籃組成,外套內上部設有閥座并以螺紋連接,閥座下方設有節流板,節流板坐放在外套內壁臺階上,節流板下方設有壓蓋,閥座內設有閥體,閥體下端穿過節流板中孔并與壓蓋以螺紋相連接,外套內中部設有調節座并以螺紋相連接,下部設有網籃并以螺紋相連接壓蓋與調節座之間設有彈簧,調節座外圓面密封槽內裝有密封圈,調節座與網籃之間設有浮球。該裝置結構簡單,使用方便,工作可靠,利用它可以有效克服固井“U型管效應”,減少油層污染,確保固井質量。
