北京有色金屬功能材料技術理論與應用

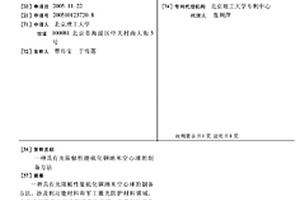

具有光限幅性能硫化銅納米空心球的制備方法 1053

 0

一種具有光限幅性能硫化銅納米空心球的制備方法,涉及到功能材料和軍工激光防護材料領域。本方法利用表面活性劑膠束的束縛,并借助反應生成的氨氣形成成核中心,通過簡單的軟模板合成方法制備出結構新穎獨特的空心球納米結構。這種結構對光催化、生物醫藥及非線形光學等多學科專業有重要的促進作用,進一步實驗證實,硫化銅納米空心球具有特殊的發光特性和光限幅效應,將在激光防護、微電子器件等領域率先獲得應用。該制備方法容易實現,且所得材料的功能性得到顯著提高,因此擁有巨大的市場應用價值。

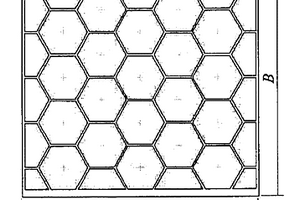

鋼蜂窩陶瓷夾芯復合防彈裝甲板及其制備方法 1101

 0

本發明提供了一種鋼蜂窩陶瓷夾芯復合防彈裝甲板及其制備方法,屬于結構功能材料技術領域。復合防彈裝甲板由金屬面板(1)、蜂窩芯板(3)、陶瓷芯片(4)、金屬背板(6)通過有機膠粘層(2)和金屬釬焊層(5)粘結在一起構成。制備方法為:采用釬焊或線切割方法加工出蜂窩芯板;加工陶瓷芯片,陶瓷片做成平面或做成曲面形狀,其尺寸應與蜂窩芯板上的蜂窩孔尺寸相配合;面板和背板應采用冷軋后經過熱處理的防彈鋼板;界面連接用的Ag72Cu金屬釬料及環氧樹脂基高強度結構膠;組裝焊接。本發明的優點在于:在陶瓷片形狀、蜂窩結構以及界面連接等方面具有優良的防彈效果。

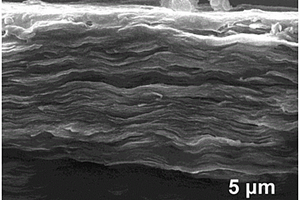

用于阻燃復合材料的組合物和氧化石墨烯阻燃薄膜及其制備方法和應用 1205

 0

本發明涉及功能材料領域，公開了一種用于阻燃復合材料的組合物和氧化石墨烯阻燃薄膜及其制備方法和應用。所述用于阻燃復合材料的組合物中含有阻燃劑和氧化石墨烯，以所述組合物的總量為基準，所述阻燃劑的含量為3-45重量％，所述氧化石墨烯的含量為55-97重量％。本發明提供的所述氧化石墨烯阻燃薄膜熱穩定性好、阻燃性能好、形變小且拉伸強度大。本發明提供的氧化石墨烯阻燃薄膜還能夠用于火災警報裝置領域。

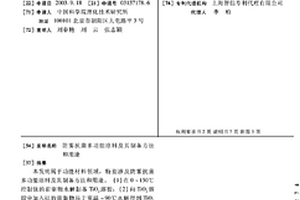

防霧抗菌多功能涂料及其制備方法和用途 884

 0

本發明屬于功能材料領域，特別涉及防霧抗菌多 功能涂料及其制備方法和用途。(1)在0～150℃控制鈦的前驅 物水解制備TiO2溶膠；(2)向 TiO2溶膠中加入硅的前驅物后 于室溫～90℃水解得到TiO2－ SiO2混合溶膠；(3)加入硅烷偶聯 劑的溶液以及高分子聚合物的溶液，陳化后得到防霧抗菌多功 能涂料。在步驟(2)或步驟(3)中向溶膠體系引入銀、銅或鋅鹽。 所述的涂料 TiO2+SiO2混合溶膠80～100份，銀、銅或鋅鹽的水溶液0～2 份，偶聯劑或其水解產物0～5份，高分子聚合物溶液0～15 份。涂料可用在玻璃、塑料、陶瓷等表面使之具有防霧、防霉、 脫臭、光解污染物以及抗菌、自清潔等多重功能。

亞穩相LiC6合金的制備方法 870

 0

本發明公開了一種亞穩相LiC6合金的制備方法,屬于新型功能材料領域。首先將金屬Li片和石墨粉按照LiC6的化學計量比進行質量配比,然后在氬氣氣氛保護的手套箱內將Li片和石墨粉按照石墨粉-Li片-石墨粉裝入石墨模具,預壓成型,之后利用放電等離子燒結技術,制備得到亞穩相的LiC6合金。本發明方法所得LiC6合金物相純凈、高致密度、工藝路線簡單易行、合成周期短的制備技術。

二氧化鈦薄膜材料的超親水驅油表面制備方法 922

 0

二氧化鈦薄膜材料的超親水驅油表面制備方法屬于功能材料領域?，F有技術用光照二氧化鈦薄膜實現了超親水性,但許多石油化工儀器設備中并不具備光照條件,且需進一步降低表面與油的接觸角。本發明步驟:襯底上沉積一層0.1-10微米二氧化鈦薄膜;再放入氣相化學表面處理室中,抽真空后充入氫氣,氣壓在1～50000PA;溫度在室溫到800℃的范圍,還原處理10～120分鐘。在氣壓0.5～2000PA的范圍,充入醇類物質使之以氣態存在;在基底附近施加射頻電磁場使氣體發生輝光放電,產生低溫等離子體,射頻功率為20～500W,基底溫度為室溫～800℃,羥基化時間10～120分鐘。該薄膜與蒸餾水靜接觸角為4.1°,與高速泵油的靜接觸角為28.4°,鍍于測量原油流速的傳感器探頭表面,明顯改善了表面附著石蠟的情況。

PGEA與Dawson多酸或Dawson空位多酸組裝納米雜化材料及其制備方法 876

 0

本發明公開了屬于有機-無機雜化功能材料制備技術領域的一種水溶性聚合物PGEA與Dawson多酸或Dawson空位多酸組裝納米雜化材料及其制備方法。其制備步驟為:配制一定濃度的多酸水溶液和聚合物水溶液,將兩種溶液按不同的比例進行混合,振蕩,混合均勻,就可以得到一類聚合物-多酸雜化材料。本發明首次實現了具有生物活性的聚合物陽離子和多酸功能陰離子的有序組裝,雜化材料制備過程簡單,過程經濟清潔無污染,同時由于利用了高分子聚合物陽離子和多酸陰離子之間的靜電相互作用,實現了聚合物-多酸雜化材料的固定化,可操作性強,且此雜化材料處于納米數量級,這為聚合物-多酸雜化材料在生物方面的應用提供了重要的基礎。

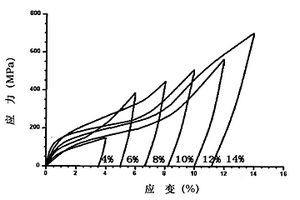

TINIFEMOSCND形狀記憶合金 905

 0

本發明公開了一種TINIFEMOSCND形狀記憶合金,其由43～55AT%的鈦(TI)、42～48AT%的鎳(NI)、0.1～4AT%的鐵(FE)、0.1～2AT%的鉬(MO)、0.01～3AT%的鈧(SC)和0.01～3AT%的釹(ND)組成,并且上述各組分的含量之和為100%。該TINIFEMOSCND形狀記憶合金作為功能材料在強振動低溫高壓的環境下使用,可以替代原有的TINIFEMO形狀記憶合金,可以拓寬其惡劣環境的使用范圍,提高安全系數,延長服役壽命。

控制表面缺陷及表面電位的層狀復合金屬氫氧化物制備方法 1096

 0

本發明公開了屬于無機功能材料制備技術領域的一種控制表面缺陷及表面電位的層狀復合金屬氫氧化物制備方法。本發明是在層狀復合金屬氫氧化物晶化反應結束后,采用不同的降溫方法對晶體的表面缺陷及表面電性同時進行控制,操作簡單易于實現。降溫速率越快得到的層狀復合金屬氫氧化物晶體表面缺陷越多,電荷在晶體表面分布越不均勻,Zeta(ζ)電位越低,進而對產品的催化、紫外阻隔、阻燃作用產生影響。

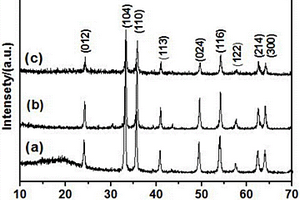

碳-氧化鐵納米復合材料的制備方法 1173

 0

本發明公開了一種碳與氧化鐵(α-Fe2O3)納米復合材料的制備方法，屬于無機材料合成領域。本發明采用鐵源、碳源和輔助劑為原料，一步反應得到碳-氧化鐵納米復合材料，不需要任何后續處理，所制備的碳-氧化鐵納米催化劑碳與氧化鐵實現納米級復合，比表面積大，且具有介孔結構，對太陽光的利用率較高，催化性能好，可用于功能材料領域，特別是在光催化降解有機污染物領域。本發明原料易得，制備過程中不需要模板，不需要表面活性劑、沉淀劑等，工藝簡單，生產成本低，易于大規模生產。

多孔WO3/rGO復合薄膜的Sol-Gel配制方法 972

 0

一種多孔WO3/rGO復合薄膜的Sol-Gel配制方法，屬于功能材料技術領域。在WO3溶膠中加入適量所制備的還原氧化石墨烯(rGO)分散液，充分攪拌得穩定的混合溶膠。本發明配制的溶膠比較穩定，可以用于制備多孔WO3/rGO復合薄膜，工藝簡單，可重復性高，而且其所制備的薄膜具有良好的電致變色和光學性能，為發展節能、高效、低成本的WO3薄膜技術提供新思路。而且有利于發展高效的電致變色器件，為電致變色材料的普及和智能建筑材料的快速發展提供動力。

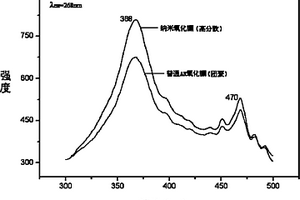

均分散納米氧化鑭的制備方法 919

 0

本發明公開了屬于無機功能材料制備技術領域的一種均分散納米氧化鑭粉體的可控制備方法。本發明以可溶性三價鑭鹽、氫氧化鈉、硝酸以及炭黑為原料,首先制備得黑色的氫氧化鑭前驅體,再經過程序升溫焙燒得到納米氧化鑭粉體。該工藝成本低,易于操作控制,便于產業化生產,所制備的納米稀土氧化鑭的粒徑分布在15～40nm之間,且具有粒徑小、分布窄、分散性好、純度高等優點,克服了以往制備方法中原料昂貴、成本高、過程復雜、條件苛刻,不宜實現規?；?、產業化且制備的納米氧化鑭粒徑大、分布不均一等缺點。

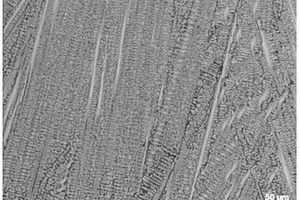

醫療用高韌性鈷鉻合金 867

 0

本發明屬于精密合金功能材料領域，特別涉及一種醫療用高韌性鈷鉻合金；該合金可用作骨科鑄造合金，包括牙科烤瓷合金、烤瓷支架恢復體等。其化學組成成分按質量百分比為Cr?24.0?29.0％，Mo?4.0％?8.0％，Fe?1.3?2.0，Ti?0.2?0.8％，Mn?0.1?0.5％，P≤0.010％，S≤0.010％，其余為Co。本發明提供的鈷鉻合金，密度為8.2g/cm³；屈服強度≥650MPa，最高可超過700MPa；維氏硬度≥390kgf/mm²；伸長率≥18％；比國產傳統烤瓷鑄造合金高出近6倍；同時，加工性能良好，可以廣泛應用于生物醫學領域。

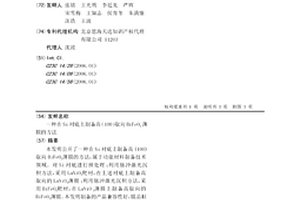

在Si襯底上制備高(100)取向BiFeO3薄膜的方法 1203

 0

本發明公開了一種在Si襯底上制備高(100)取向BiFeO3薄膜的方法,屬于功能材料制備技術領域。對Si襯底進行預處理;利用脈沖激光沉積方法,采用LaNiO3靶材,在上述襯底上制備高取向的LaNiO3薄膜;利用脈沖激光沉積方法,采用BiFeO3靶材,在LaNiO3薄膜上制備高取向的BiFeO3薄膜。本發明制備的產品兼容性好,膜晶粒大小均勻,排列致密,結晶度高,取向性好。

提高燒結NdFeB磁體矯頑力的方法 1012

 0

一種提高燒結NdFeB磁體矯頑力的方法，屬于稀土磁性功能材料制備技術領域。本發明采用不含重稀土元素的晶界擴散合金材料通過晶界擴散法提高燒結NdFeB磁體矯頑力；擴散合金的成分為Re100-x-yAlxMy，Re為Ce、Pr、Nd中的一種或幾種，M為Mg、Cu中的一種或幾種，2≤X≤33，0≤y≤5。該工藝的具體步驟為：真空冶煉擴散合金，將擴散合金制備成粉末或快淬成薄帶，將擴散合金包覆在燒結釹鐵硼磁體表面，隨后在真空爐中，于600-1000℃擴散1-10小時，500℃回火1-5小時；本發明的優點在于不含重稀土、擴散效率高，晶界相分布均勻，矯頑力提升效果顯著。

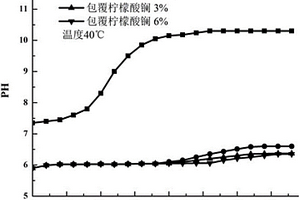

抗水解氮化鋁粉體的制備方法 823

 0

一種抗水解氮化鋁粉體的制備方法屬于無機功能材料領域。該方法以AlN粉體為原料，經濃硝酸浸泡0.5?6h；將稀土氧化物La2O3或Y2O3或CeO2溶于濃硝酸，配得飽和稀土硝酸鹽溶液，將硝酸處理的AlN加入飽和稀土硝酸鹽溶液中攪拌均勻；然后再加入檸檬酸和乙二醇，水??；噴霧干燥獲得稀土檸檬酸鹽包覆的AlN粉體。本方法處理的AlN粉體，包覆層與AlN界面結合力強，抗水解時間隨涂覆層的增加而增加。本方法操作簡單，重復性好。

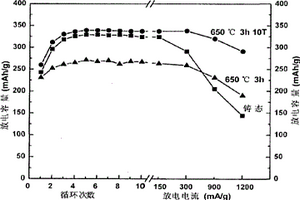

改善稀土系鎳氫電池負極倍率性能的方法和裝置 996

 0

本發明公開了金屬功能材料技術領域的一種改善稀土系鎳氫電池負極倍率性能的方法和裝置。制備合金,選用低頻、中頻或高頻感應熔煉制備合金,將稀土系合金采用氬氣保護氛圍,在磁場中的直流電源熱處理爐中進行磁場熱處理,合金鑄錠放置在與磁場平行的柱狀晶方向,施加磁場強度,然后升溫,到溫后保溫,將合金保溫后,在磁場中隨爐冷卻、水淬或油淬,打掉氧化皮或清洗至表面清潔、干燥后,采用干法制粉工藝制粉、分級,真空封裝。本發明在不改變合金成分和制備方法的條件下,通過采用磁場熱處理的方法可以大幅改變合金電極的倍率性能,該方法操作簡單,成本較低,可以使得儲氫合金電極廣泛的使用在混合動力和純電動車的電源上。

功能性復合面料 982

 0

本實用新型涉及一種功能性材料整理所得的功能性復合面料，包括面料層、功能材料層和第三層；所述功能材料層由功能性材料構成，所述功能性材料為點狀突出物，均勻分布于所述面料層和第三層之間。本實用新型的復合面料在保證紡織品功能性的前提下，通過對復合面料的結構設計，提高面料的透氣性，改善手感，利用復合面料提高耐水洗性和耐磨性。

利用飛秒激光雙光子制備導電材料的方法 1131

 0

一種利用飛秒激光雙光子制備導電材料的方法,涉及導電材料加工技術領域。其包括:a)步,使用的光源為藍光飛秒激光,產生的方法為:將波長在750～850nm、脈沖寬度在60～100fs的飛秒激光,經倍頻后形成藍光375～425nm的飛秒光;或使用其它直接產生藍光的飛秒激光作為加工的光源。b)步,把藍光375～425nm的飛秒光經透鏡聚焦到所要加工的非導電材料上;c)步,通過計算機控制樣品位置或激光焦點照射在非導電材料內的位置,使激光與材料發生相互作用,發生雙光子吸收,在曝光的位置形成導電的功能材料。本發明較之現有MEMS微型電子器件的加工方法,具有真三維、高分辨、導電性、一次性加工等特點。

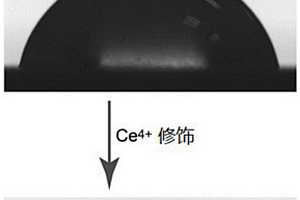

基于Ce⁴⁺的表面修飾塑料模板的制備方法及其應用 941

 0

本發明涉及一種基于Ce⁴⁺的表面修飾塑料模板的制備方法及其應用。所述基于Ce⁴⁺的表面修飾塑料模板的制備方法，包括：以Ce⁴⁺正離子為表面修飾試劑，通過浸泡在塑料模板表面吸附Ce⁴⁺；再利用堿液將Ce⁴⁺轉化為CeO₂納米顆粒。將此模板浸泡于生長材料的水溶液中，通過水熱法可制得的三維架構功能材料。本發明所制得的表面修飾塑料模板具有良好的親水性；其表面的CeO₂種子可作為后續生長功能材料的主要形核位點，對后續生長的氧化物或者氫氧化物類別和結構都沒有明顯的限制；通過水熱法在修飾后的塑料上生長得到光滑完整的鍍層，并且使得構成鍍層的納米顆粒大小、形狀均勻。所述模板的修飾方法省時省力，成本低廉，對今后高聚物塑料實現更加廣泛的應用具有重要意義。

全自動生化分析儀在化學中毒血清樣本檢測中的應用 919

 0

本發明屬于物質檢測技術領域，公開了全自動生化分析儀在化學中毒血清樣本檢測中的應用。該應用的過程中使用全自動生化分析儀和納米纖維；制備納米纖維的原料組分包括：醋酸纖維素、功能材料和溶劑；所述功能材料含有酚羥基和羧基。本發明將待測血清樣本分為5份，其中的2份用納米纖維進行吸附凈化處理，可消除或大大減小血清樣本中其他雜質對農藥中的有機磷物質和有機氯物質檢測的干擾，大大提高了對有機磷物質和有機氯物質的檢測靈敏度，再利用全自動生化分析儀，可同時檢測5份待測血清樣本，可一次性知曉待測血清樣本中百草枯、亞硝酸鹽、敵鼠鈉鹽、有機磷物質和有機氯物質5類物質的含量，大大縮短檢測所需時間，檢測效率高。

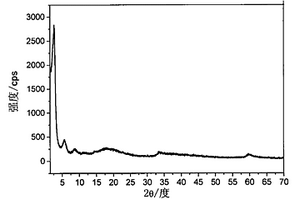

具有雙疏性能的新型材料(F-LDH)及其制備方法 926

 0

本發明提供一種具有雙疏性能的新型材料全氟辛酸柱撐水滑石(F－LDH)及其制備方法。以陰離子層狀材料LDH為主體，表面活性劑陰離子為插層客體，共沉淀法經插層組裝得到具有超分子層狀結構的有機/無機復合功能材料，其化學式為：[M2+1－xM3+x(OH)2](An－)x/n·mH2O。本發明的全氟辛酸插層材料有如下特征：a.含有碳氟鏈；b.含有羧酸基團；c.既疏水又疏油。作為雙疏功能材料具有廣闊的應用前景。

具有抑菌保鮮功能的塑料包裝材料及其制備方法 985

 0

本發明提供了一種具有抑菌保鮮功能的塑料包裝材料及其制備方法，該塑料包裝材料由70％～99％的塑料和1％～30％的納米功能材料制成；所述納米功能材料主要由以下納米級原料制備得到：改性高嶺土1～10份、納米氧化鋅1～10份、殼聚糖1～10份、淀粉1～10份、碳酸鈣1～10份、改性蒙脫土1～10份、銳鈦礦1～10份。本發明的塑料包裝材料具有降低呼吸作用、抑菌、防霉、祛濕和分解乙烯五個方面的綜合作用，達到延長食品保鮮期的效果。

不燃保溫壁材及制備方法 810

 0

本發明公開了一種不燃保溫壁材及制備方法。本發明主要采用天然硅藻土,絹云母粉,礦物纖維,硅砂,表面活性劑,特殊功能材料等無機材料經煅燒融合,發泡成型,風選造粒,除濕烘干等步驟,制備出了一種功能性環保隔熱保溫壁材,該材料不僅具有密度小,不燃燒也不助燃,隔熱保溫環保等特點,還具有分解甲醛、氨氣等有害氣體,抗菌防霉等特殊功能。該材料可以調制成膩子狀涂覆于建筑表面,鍋爐內壁,金屬儲罐、管道表面,也可以直接壓制成板材應用于建筑表面裝飾。該材料導熱系數小于0.2W/(M.K),耐高溫達1200攝氏度。

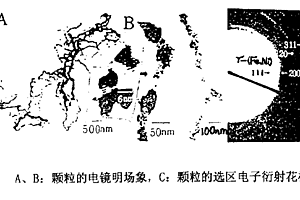

納米γ—(鐵, 鎳)合金粉及制造方法與應用 1026

 0

納米γ－(Fe, Ni)合金粉, 屬于金屬磁性材料領 域。由鐵、鎳組成, 顆粒為非球形, 相結構為γ相, 粒度為10— 50nm范圍, 制造方法是將五羰基鐵液體和四羰基鎳液體在密閉 容器中按照一定配比進行充分相混后通入熱分解器內在溫度 400—600℃進行熱分解, 然后通入冷氮氣、NH3氣、液氮進行速冷技術處理而制得, 該合金粉可應用于光學吸收材料, 電磁功能材料和抗氧化特種材料, 該合金粉純度高, 粒度細, 電磁性能高, 能工業化生產且成本適中。

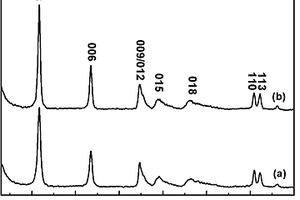

陰離子型表面活性劑插層鈦基水滑石及其制備方法 735

 0

一種陰離子型表面活性劑插層鈦基水滑石及其制備方法，屬于鈦基多功能有機－無機雜合功能材料領域。以含鈦層狀材料LDHs為主體，表面活性劑陰離子為插層客體，通過雙滴共沉淀法合成得到具有超分子層狀結構的有機－無機雜合材料，其化學式為：[(M2+)1－x(Ti4+)x(OH)2]2x+(Surf)－2x·mH2O。本發明的優點在于：該材料不僅可作為一種吸附新材料吸附環境中的有機污染物，而且還可用作一種陰離子交換劑或催化材料。

防掉落、裝飾、防腐無機發泡材料制品及其制造工藝 1041

 0

本發明涉及一種防掉落、裝飾、防腐等功能的無機非金屬發泡材料制品及其制造工藝,其特征是應用于建筑、化工和電力等行業具有上述功能的建筑功能材料制品,采用含有Al2O3和硅、鋁酸鹽物質等無機非金屬化合物材料86-95%;加復合發泡劑3-14%和稀土材料和/或含有氧化鐵和/或氧化鋅和/或氧化錳和/或氧化鉻和或氧化鈷等加適量熔劑的無機混合物材料1-5%混合一起球磨和攪拌至粒度為240目,然后卸出粉料;同時噴灑一點水,裝入耐高溫不銹鋼材料按照如圖所示、形狀和特定的規格尺寸而設計的全封閉型模具里,在大體積中布無機纖維材料,然后裝入窯爐燒結,燒結時間3-8小時,經冷卻后打開模具取出制品即為彩色和裝飾紋路的無機發泡功能材料制品。

可交聯的新型聚胺酯有機材料的制備方法及其產品 899

 0

本發明為一種具有優良成膜性能的新型聚胺酯有機光功能材料的制備方法。本方法包括先合成含胺側基的、以雙酚A或其結構類似的環氧樹脂為骨架的無色預聚物,再進一步反應得含偶氮功能團側基的有色預聚物,最后經與雙異氰酸酯試劑反應,形成帶偶氮側基的聚胺酯材料。本發明的方法與現代聚胺酯光學材料制備路線不同,即在預聚體制備過程中避免了過早引入高度活性的雙異氰酸酯基團,大大緩解了對反應條件的依賴,提高了交聯效率。本發明同時為薄膜光學質量的重大改善提供了可能,且制得的聚胺酯是一種性能優越的光學材料。

有機功能化的發光碳量子點及其制備方法和用途 1039

 0

本發明涉及納米光功能材料，特別涉及一種高發光效率的有機功能化的碳量子點及其制備方法和用途。本發明采用一步熱解合成法：將低分解溫度（150～300℃）的有機化合物在溫度為150～350℃下加熱（一般加熱1～360分鐘；加熱方式包括有機熱解、水熱等）進行熱解反應，經后處理提純得到有機功能化的發光碳量子點。所述有機功能化的發光碳量子點是在碳量子點的表面修飾有有機硅烷或帶有酰胺基的有機高分子化合物。本發明的有機功能化的發光碳量子點能夠作為發光功能材料、光功能納米雜化復合材料使用或作為生物活體細胞顯像材料使用。

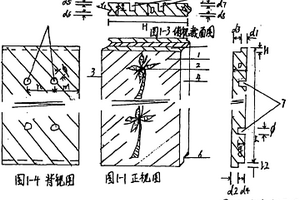

環保型裝飾、保溫、隔音、防火、防腐材料制品及其制造方法 1070

 0

本發明涉及一種環保型裝飾、保溫、隔音、防火、防腐材料制品及其制造方法,具體地說是用于建筑物內、外墻時能同時對建筑物起到裝飾、保溫、隔音、防火、防腐、防潮等作用,屬于循環、環保型建筑功能材料制品技術領域。其主要采用廢棄的固體無機非金屬化合物材料為主要原料,其用量占原料總用量的90-95%,同時添加少量的復合發泡劑,占總用量的0.5-10%和進行著色處理的金屬氧化物0.5-5%一起混合球磨粉碎和攪拌,直接將粉料放置在按照特定形狀和規格尺寸要求的耐高溫不銹鋼模具里后直接一起送入高溫窯爐進行燒結,冷卻后打開不銹鋼模具取出一個按照設計要求的特定形狀和規格尺寸、顏色為設計顏色的建筑功能材料制品。
