廣東廣州有色金屬通用技術理論與應用

石棉尾礦磁選鐵精粉和殘渣制取硅鎂凝膠的方法 847

 0

本發明屬于尾礦綜合利用技術領域，公開了一種石棉尾礦磁選鐵精粉和殘渣制取硅鎂凝膠的方法。石棉尾礦經破碎研磨過篩，與堿和含碳材料混合研磨，然后焙燒活化，得到活化殘渣；活化殘渣經磁選得到鐵精粉和硅鎂殘渣；硅鎂殘渣用堿液浸漬并過濾分離，得到堿浸溶液和堿浸殘渣；堿浸溶液用酸液調節pH值為3～5，通入CO₂得到硅酸膠體；堿浸殘渣用酸液溶解得到鎂鹽溶液，通入CO₂得到碳酸氫鎂溶液；將硅酸膠體和碳酸氫鎂溶液混合，加入有機發泡劑和固化劑，攪拌混合后蒸發干燥，得到硅鎂凝膠。本發明方法獲得了有價值的鐵精粉，并制取了用途廣泛的硅鎂凝膠，實現了石棉尾礦的全資源化綜合利用。

礦業加工工程用防泄漏的磨煤機 766

 0

本實用新型公開了一種礦業加工工程用防泄漏的磨煤機，包括底板、殼體、第一齒塊、第二齒塊和控制面板，所述底板的上方設有殼體，且殼體內部的底端設有篩選室，并且篩選室上方的殼體內部設有粉碎室，所述粉碎室底部的中心位置處鉸接有磨塊，且磨塊的外壁上固定有等間距的第一齒塊，并且磨塊外側的粉碎室內壁上設有導流座，所述導流座的內壁上固定有等間距的第二齒塊，導流座內側的粉碎室底部兩側皆設有環形流通口，環形流通口的底端延伸至篩選室的內部，殼體頂端的中心位置處安裝有電機。本實用新型不僅降低了磨煤機使用時煤粉產生泄漏的現象，確保了磨煤機使用時磨粉的質量，而且降低了磨煤機使用時煤粉附著于出料口內壁的現象。

礦物分餾溶解性有機質材料及其制備方法與在重金屬鈍化中的應用 904

 0

本發明公開了一種礦物分餾溶解性有機質材料及其制備方法與在重金屬鈍化中的應用；材料的制備方法為：三價鐵鹽加入DOM溶液中，調整pH到7?8，攪拌獲得礦物分餾溶解性有機質材料懸濁液；再離心、洗滌、冷凍、過篩后得到礦物分餾溶解性有機質材料。一方面分餾有機質后的鐵礦物具有豐富的官能團，可以增強其與重金屬的相互作用能力，提高對重金屬的吸附量；另一方面分餾有機質后的新材料可以抑制水鐵礦的礦物轉化，減小水鐵礦在礦物轉化過程中重金屬釋放造成的二次污染。本發明具有制備工藝簡單，原材料容易獲得，無需特殊的儀器設備、投資少、成本低、且易實現且對重金屬具有很強的吸附固定能力等優點。

礦石用永磁輥式磁選機 736

 0

本實用新型公開了一種礦石用永磁輥式磁選機，包括底板和導流罩；底板：上表面中部開設有通槽，底板的下表面四角安裝有支撐腿，底板的上表面前后兩端分別安裝有支撐板，支撐板的相對面上端中部設置有輥軸，輥軸的外環面套接有鏤空結構的套管，且套管的內部設置有磁鐵，支撐板的上端設置有壓板，且壓板分別與輥軸的端部對應卡接，底板的上表面右側前端安裝有電機，電機的輸出軸通過鏈條與輥軸的前端傳動連接，底板的上表面中部左右兩側分別安裝有側擋板，輥軸拆卸較為方便，且輥軸內部磁鐵便于拆卸更換，使得工作人員對設備的維護較為方便，同時設備對礦石磁選完成后能夠對礦石進行初步篩選，使得設備的使用更加方便。

利用菱鎂礦提純制備高純氧化鎂的方法 723

 0

本發明屬于金屬礦提質加工技術領域，公開了一種利用菱鎂礦提純制備高純氧化鎂的方法。將研磨過篩后的菱鎂礦粉與六水合氯化鎂混合研磨，得到混合物，將所得混合物在550～850℃下煅燒1～3h；將所得煅燒產物配成漿液，常溫～90℃溫度下攪拌消化1～3h，抽濾，將濾餅重新配漿，然后通入CO₂進行碳化反應，得到重鎂水溶液；將所得重鎂水溶液在90～100℃下熱解反應，然后抽濾，將濾餅烘干得到氧化鎂的前驅體堿式碳酸鎂，最后在500～700℃下煅燒1～3h，得到高純氧化鎂。本發明利用比較簡便的操作即可制備出較高品質的氧化鎂，具有顯著的工業應用前景。

利用石棉尾礦硅鎂殘渣制備多孔建筑保溫材料的方法 775

 0

本發明屬于固廢資源化利用技術領域，公開了一種利用石棉尾礦硅鎂殘渣制備多孔建筑保溫材料的方法。將石棉尾礦經破碎研磨過篩，磁選，剩余的殘渣與碳還原劑焙燒活化，再磁選選出高品位的鐵精粉，得到硅鎂殘渣；將所得硅鎂殘渣經水熱反應，制備得到硅鎂凝膠；將硅鎂凝膠與造孔劑、無機發泡劑、有機發泡劑和水攪拌混合均勻，放入到模具中，微波加熱發泡，紅外烘干，得到多孔建筑保溫材料。本發明方法可獲得高品位鐵精粉并實現脫毒，并將殘余硅鎂組分制成具有高附加值的多孔建筑保溫材料，實現石棉尾礦的無害化和全資源化利用。

用于選礦的生產質量高的防塵型磨粉機 895

 0

本發明涉及一種用于選礦的生產質量高的防塵型磨粉機，包括主體、磨粉裝置、操作板、基座和兩個支架，還包括回收機構和防塵機構，所述防塵機構包括抽氣組件、固定盒、濾網和清潔組件，所述清潔組件包括刮板、拉桿和第一彈簧，所述回收機構包括篩網、升降組件、回收盒和兩個移動組件，所述回收盒的遠離主體的一側設有推料組件，所述推料組件包括移動板、連桿、推板、電磁鐵、鐵塊和兩個第二彈簧，該用于選礦的生產質量高的防塵型磨粉機通過回收機構，可以收集未符合磨粉要求的礦料，再重新導入主體的內部進行磨粉工作，提高了設備的生產質量，通過防塵機構，可以對主體的內部的空氣進行除雜工作，避免粉塵直接排入大氣中，影響空氣質量。

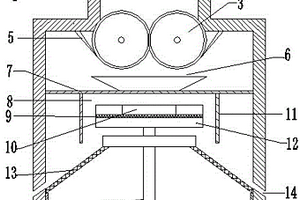

黑滑石礦石加工用粉碎裝置及其使用方法 887

 0

本發明公開了一種黑滑石礦石加工用粉碎裝置，包括箱體，所述箱體的底部為開口設置，所述箱體的頂部插接有進料漏斗，所述進料漏斗的前后兩側均開設有第一開槽，所述第一開槽的內腔貫穿設有活動板，所述活動板上貫穿設有轉軸，所述轉軸的兩端分別插接在第一開槽的內壁上，所述箱體的內腔頂部固定連接有粉碎倉，所述粉碎倉的頂部和底部均為開口設置，所述粉碎倉的內腔設有兩個破碎輥，且兩個所述破碎輥為左右設置，本發明通過調節兩個破碎輥之間的距離設置，避免兩個破碎輥之間出現卡料的現象，以此保障破碎作業的進行；本發明通過篩分槽前后翻轉設置，使得篩分槽內腔物料的篩分速率得到提升，以此加快了裝置的工作效率。

基于石灰石粉-石渣的礦物摻合料及其應用 1120

 0

本發明公開了一種基于石灰石粉?石渣的礦物摻合料，主要由質量比為8 : 2～5 : 5的石灰石粉和石渣均勻混合而成，含水率≤0.5％，比表面積≥300㎡/kg，80μm方孔篩篩余量≤1.0％。本發明還同開了一種基于石灰石粉?石渣的礦物摻合料的應用。本發明有效地解決了在水泥基砂漿中單摻石渣帶來的后期強度不足的問題，并可顯著提高砂漿的早期強度。同時，使用方法簡單，原料來源廣泛、廉價，有利于促進石渣再利用及減少河砂的用量，節約資源，具備良好的經濟和環境效益。

利用低品位磷礦生產營養型酸性土壤調理劑的方法 828

 0

本發明公開一種利用低品位磷礦生產營養型酸性土壤調理劑的方法。其方法為：將低品位磷礦石和氨堿法生產過程中產生的工業白泥分別球磨并過200目篩，于100-120℃下烘干至恒重，然后按質量比混合，并加入助熔劑，在1000~1200℃下焙燒0.5~2h后，燒成物經冷卻、粉碎和研磨，即得一種含有磷、鈣、硅、鎂、硫等營養元素的酸性土壤調理劑。所述營養型酸性土壤調理劑中有效五氧化二磷大于8%，有效硅大于10%，有效鎂大于2%，有效鈣大于45%，產品中的有效成分不低于65%，酸堿度pH=8~12。本發明所用的生產原料來源廣泛，廉價易得；制備過程節約電能，充分利用資源，提高低品位磷礦的利用率。

氯化焙燒聯合水熱礦化處理鉻渣的方法 1113

 0

本發明屬于鉻渣處理技術領域，公開了一種氯化焙燒聯合水熱礦化處理鉻渣的方法。向鉻渣中加入氯化鹽混合均勻，然后升溫至400～1000℃，進行高溫焙燒處理0.5～12h，冷卻后研磨過篩，所得細粉加入到水熱反應器中，加入礦化劑水溶液，在30～250℃溫度下水熱礦化反應2～24h，混合液經冷卻、靜置，得到含鉻上清液和固體渣，固體渣經水洗、干燥后得到脫毒后的鉻渣，含鉻上清液回用于生產或回收鉻處理。本發明結合工業冶金中的氯化焙燒技術聯合水熱礦化對鉻渣進行處理，解決了鉻渣中六價鉻難以與內部固體顆粒分離的難題，提高了鉻的分離效率與回收效率。具有較高的社會效益和經濟效益。

礦渣助磨劑及其制備方法 836

 0

本發明屬于建筑材料技術領域，具體涉及一種礦渣助磨劑及其制備方法。本發明礦渣助磨劑的原料由三異丙醇胺、丙三醇、硅油、石膏粉、亞硫酸鈉、硅酸鈉、紙漿廢液、去離子水組成，本發明原料廉價易于獲取，且充分利用紙漿廢液，節能減排；本發明礦渣助磨劑能明顯降低礦渣粉磨能耗，提高礦渣粉磨效率；本發明礦渣助磨劑所需摻量少，只需添加0.1％～0.2％，就具備較好的助磨性能；本發明的礦渣助磨劑能夠顯著提高礦渣微粉比表面積，其比表面積增加30～40㎡/kg，80um篩余量降低2～3％。

｛100｝暴露晶面赤鐵礦及其制備方法與應用 1080

 0

本發明提供了一種{100}暴露晶面赤鐵礦及其制備方法與應用，屬于礦物材料技術及重金屬治理技術領域。所述{100}暴露晶面赤鐵礦的制備方法：(1)將三價鐵和黃腐酸混合后溶解于水中；(2)磁力攪拌反應后，利用堿液將溶液pH調至堿性；(3)油浴條件下老化后，將所得沉淀離心、洗滌、冷凍干燥、過篩后得到{100}暴露晶面的赤鐵礦。所述赤鐵礦對金屬陽離子具有很強的吸附能力，可作為重金屬的高效固定材料，同時也有利于碳的固存。本發明具有制備工藝簡單，原材料容易獲得，無需特殊的儀器設備、投資少且易實現且對重金屬強力吸附固定等優點。

紅土鎳礦冶煉爐用自動上料裝置 815

 0

本實用新型公開了一種紅土鎳礦冶煉爐用自動上料裝置，包括粉碎箱和保護箱，所述粉碎箱的一側設置有保護箱，所述粉碎箱的另一側設置有廢料出口。該紅土鎳礦冶煉爐用自動上料裝置，通過螺旋輸送機的設置，用螺旋輸送機輸送原料可以提升輸送效率，第二電機帶動輸送桿旋轉可以將原料從螺旋輸送機的一端輸送到另一端，控制第二電機勻速轉動，使螺旋輸送機輸送量保持不變，使上料裝置均勻上料，通過粉碎箱的設置，第一電機帶動粉碎桿旋轉可以粉碎結塊的原料，粉碎后的原料落在網篩上面，比較大塊的原料會從廢料出口掉出比較細原料會從網篩下落到螺旋輸送機被運送至冶煉爐進行冶煉，有效地防止了結塊原料對冶煉質量和效率的影響。

鎢尾礦免燒輕細骨料配方及其制備方法 963

 0

本發明提供一種鎢尾礦免燒輕細骨料配方及其制備方法，屬于建筑裝飾材料技術領域，配方包括如下重量份的原料，水泥占總粉料15％?20％，鎢尾礦原料占總粉料75％?80％，氧化鈣摻量為1％?9％；用水量與粉料的比例為0.04?0.06。本發明只需使用簡單的粘結劑?水泥來使鎢尾礦成型，并使用膨脹劑?氧化鈣來改善輕細集料的堆積密度，造出的輕細集料無需篩分就可符合國家標準GB/T 17431.1?2010顆粒級配，且造出的輕細集料經過28天養護后堆積密度為790kg/m3。

改性泥炭-磁鐵礦復合磁性芬頓材料及其制備方法和應用 1043

 0

本發明屬于芬頓材料的技術領域，具體涉及一種改性泥炭?磁鐵礦復合磁性芬頓材料及其制備方法和應用。其制備包括如下步驟：將木本泥炭和天然磁鐵礦顆粒進行球磨，得到均勻的混合粉末，將所得混合粉末經水熱反應得到泥漿狀產物，烘干、研磨粉碎并過篩，即得到改性泥炭?磁鐵礦復合磁性芬頓材料；使用分布廣泛、價格低廉的木本泥炭和天然磁鐵礦顆粒作為原料，通過高能球磨法將材料的粒徑降低至納/微米級，有利于提升其在催化反應中的傳質過程。隨后將球磨后的材料進行水熱反應，在較高溫度和反應釜自身壓力的條件下對疏水性的木本泥炭進行改性，使其提高親水性的同時能增強芬頓反應性。

促進稀土礦跡地土壤團聚的方法 987

 0

本發明公開了一種促進稀土礦跡地土壤團聚的方法。本發明方法包括以下步驟：S1.按1?4g結冷膠、60?240g濕污泥、60?240g堆置污泥與1L水的比例混合，進行破壁粉碎處理，過篩，回收濾渣，留下初懸濁液；初懸濁液靜置分層后，將上清液回收，留下層懸濁液備用；S2.按每千克稀土礦采礦跡地土壤添加120?200mL懸濁液的比例加入懸濁液，且控制土壤相對含水量為60％～80％，攪拌混合，然后靜置培養5?8天；然后重復上述操作1?3次。本發明方法工藝簡單、原材料簡單且能實現城市污泥安全資源利用，有效的促進了稀土礦跡地土壤團聚形成更多大團聚體。

預防胎兒先天疾病、預防流產的復合維生素礦物質片及其制備方法 904

 0

預防胎兒先天疾病、預防流產的復合維生素礦物質片，按照質量份數包括40?50份維生素預混料、45?55份礦物質預混料、450?550份玉米淀粉、100?120份低聚果糖、80?100份麥芽糊精和4?6份硬脂酸鎂。預防胎兒先天疾病、預防流產的復合維生素礦物質片的制備方法，依次包括以下工藝步驟：過篩；稱量；混合；制軟材；制粒；干燥；整粒；總混；壓片；包衣。本發明產品以需要補充多種維生素和礦物質的孕早、中期婦女為適宜人群，針對日常生活中易缺乏的維生素和礦物質合理設計劑量，以彌補膳食供給不足，預防相關營養素缺乏，降低某些疾病發生的危險，調節機體機能，維護身體健康和實現優生。

礦物元素結合率高的多肽的改性方法 699

 0

本發明公開了一種礦物元素結合率高的多肽的改性方法，包括如下步驟：（1）原料選擇；（2）酶解；（3）分級；（4）磷酸化改性；（5）濃縮干燥。本發明通過優選谷氨酸和天冬氨酸含量之和＞20.0%、蘇氨酸和絲氨酸含量之和＞8.0%的蛋白粉為原料，使得谷氨酸和天冬氨酸中的羧基提供二價金屬離子結合位點，保證多肽與礦物元素的有效結合，并通過分級篩選出分子量為1k～3kDa的多肽組分，然后通過特定的磷酸化改性，使得蘇氨酸及絲氨酸上的羥基被磷酸化進一步增加多肽與金屬離子的結合位點，從而使得最終得到的改性多肽可提高鈣、鐵、鋅等礦物元素結合率高達20%以上，促進鈣、鐵、鋅等礦物元素的吸收。

海濱砂搖床精礦高效脫水預烘干連續生產系統及方法 1068

 0

本發明公開了一種海濱砂搖床精礦高效脫水預烘干連續生產系統及方法，系統包括用于收集搖床精礦的精礦收集池、高頻振動篩、過濾預烘干一體機、輸送帶、烘干給礦器、水力旋流器、回用水水池；過濾預烘干一體機包括水平真空帶式過濾機、引氣罩和備用熱源產生器，水平真空帶式過濾機通過輸送帶與烘干給礦器連接，烘干給礦器與烘干機連接，烘干機與水平真空帶式過濾機連接以使烘干機的尾氣回流至水平真空帶式過濾機的濾帶上。將預烘干與脫水、過濾工序設計成連續進行或者部分重疊，充分利用企業現有單筒式烘干機尾氣余熱，把尾氣引入水平真空過濾機進行預烘干，過濾渣含水率可達6％以下，有效提高脫水效率，降低生產成本和能耗，提高廠內環境質量。

搖床精礦高效脫水烘干系統 681

 0

本實用新型公開了一種搖床精礦高效脫水烘干系統，包括用于收集搖床精礦的精礦收集池、高頻振動篩、過濾預烘干一體機、輸送帶、烘干給礦器、水力旋流器、回用水水池，過濾預烘干一體機包括水平真空帶式過濾機，水平真空帶式過濾機通過輸送帶與烘干給礦器連接，烘干給礦器由烘干機、給礦器串聯組成，烘干機與水平真空帶式過濾機連接以使烘干機的尾氣回流至水平真空帶式過濾機的濾帶上。將烘干與過濾工序設計成連續進行或者部分重疊，充分利用企業現有單筒式烘干機尾氣余熱，把尾氣引入水平真空過濾機進行預烘干，然后再對以上預脫水物料進行過濾，過濾渣含水率可達6％以下，有效提高脫水效率，降低生產成本和能耗。

粉碎性強的尾礦處理裝置 912

 0

本實用新型公開了一種粉碎性強的尾礦處理裝置，包括第一粉碎裝置和第二粉碎裝置，第一粉碎裝置固定安裝在第二粉碎裝置的上端面；第一粉碎裝置包括第一粉碎箱、進料斗、粉碎輥、反擊板和電機，第一粉碎箱為內部中空結構。本實用新型具有結構簡單、操作簡單和粉碎效果好的優點，進而通過在尾礦進入處理裝置之前設置尾礦粉碎裝置，通過設置第一粉碎裝置和第二粉碎裝置，通過第一粉碎裝置將大顆粒的礦石粉碎成小型顆粒形狀，同時將顆粒狀礦石經過第二粉碎裝置進行二次粉碎，便于將礦石中的有用成分充分擠出，便于進行篩分回收方便，進而提高回收的效率，提高資源的利用率。

中度嗜熱菌群浸出細粒鉛鋅硫化礦過程中胞外聚合物的提取方法 1185

 0

本發明屬于生物浸出技術領域，公開了一種中度嗜熱菌群浸出鉛鋅硫化礦尾礦過程中胞外聚合物的提取方法，該方法是將過篩的細粒鉛鋅硫化礦粉與9K培養液充分混合；用硫酸調節所得細粒鉛鋅硫化礦漿的pH至1～2后，將該礦漿中接入中度嗜熱菌群置于搖床上在40～60℃進行生物浸出，經生物氧化反應后，進行固液分離，得到濾渣和上清液溶解型胞外聚合物；在所得濾渣中添加50～70℃的氯化鈉溶液旋渦振蕩后進行固液分離，得到濾渣和上清液松散型胞外聚合物；在所得濾渣中加入氯化鈉溶液后，在50～70℃下加熱后，進行固液分離，獲得的上清液為緊密型胞外聚合物。該方法易于操作，方便快捷，有利于深入研究生物浸出的作用機制。

提高低品位赤鐵礦磁性的方法 762

 0

本發明公開了一種提高低品位赤鐵礦磁性的方法。包括以下步驟：將低品位鐵尾礦和咖啡渣分別經過烘干、球磨過篩處理后，按質量比為84～96wt％鐵尾礦、4～16wt％咖啡渣的比例充分混合；將混合后的原料在通氮氣的條件下，進行焙燒，冷卻至室溫，得到焙燒產物；將焙燒產物研磨后進行弱磁選，得到磁選后的磁精礦和非磁性礦。本發明選用原料為鐵尾礦、咖啡渣，原料均為工業固體廢物，即節約成本又回用了固體廢物?？Х仍械墓潭ㄌ既紵芴峁┻€原反應的熱量，揮發組分的燃燒提供了還原過程所需的還原氣體。所用原料廉價易得、工藝簡單、操作簡單、成本設備要求較低，易于規?；a及實際應用，具有良好的應用前景。

礦物水質凈化劑的制備方法 886

 0

本發明涉及一種礦物水質凈化劑的制備方法，屬于水處理技術領域。本發明以天然沸石為原料，先后經過天然沸石礦的破碎及篩分、高溫焙燒處理、鋁處理、酸處理和疏水處理五段處理的制備步驟即得到所述礦物水質凈化劑。本發明制得的礦物水質凈化劑是過濾材料，流水通過凈化劑的過濾作用而達到凈化水質。該發明重點用于供水凈化，包括生活、工業、漁業、農業等用水的凈化，也可用作污水處理中水回用。所述每克礦物水質凈化劑對鈣的吸附交換容量＞200mg/g，綜合吸附交換容量達到了＞350mg/g；所述礦物水質凈化劑還有消毒、除臭、降解有機物等功能。

銅硫尾礦中鐵資源回收處理工藝 1170

 0

本發明公開了一種銅硫尾礦中鐵資源回收處理工藝，具有以下步驟：(1)將銅硫尾礦磨細至80％過200目篩后，用磁選機進行選礦回收后，制備濃度為25~35%礦漿；（2）加入碳酸鈉后充分攪拌后，加入乙硫氮充氣浮選；（3）過濾濃縮后，加入硫酸調節pH，加入硫酸銅，及丁基黃藥進行浮選；（4)加入聚丙烯酰胺壓濾后，烘干后加入煤粉焙燒，焙燒渣二次磁選。相較于現有技術，本發明方案簡化了鐵回收步驟，明顯提高了尾礦中鐵的純度，能夠極大提高銅硫尾礦的利用率。

木屑/竹屑熱解氣還原懸浮磁化焙燒生產鐵精礦的方法 1086

 0

本發明屬于礦物加工技術領域，具體涉及一種以木屑/竹屑熱解氣作為還原劑懸浮磁化焙燒生產鐵精礦的方法。本發明采用分布范圍廣、數量多、生長速度快的木頭、竹子碎屑熱解氣作為還原劑，有效降低了生產成本與能耗、減少環境污染，懸浮焙燒原礦只需進行簡單破碎工藝過篩，有效節省了處理時間；同時生物質熱解造氣工藝與懸浮焙燒工藝獨立分區操作，有效降低了還原劑原料的添加量、有利于生物質熱解產物與鐵礦石焙燒產物的分離，制備得到的鐵精礦鐵品位高達60％以上，鐵回收率高達85％以上。

銨改性的堿性水鈉錳礦修復材料及其制備方法與應用 1044

 0

本發明公開了一種銨改性的堿性水鈉錳礦修復材料及其制備方法與應用。該方法包括：將氯化錳、氯化銨加入水中，混合均勻，得到混合溶液；將氫氧化鈉溶液加入混合溶液中，在攪拌狀態下通入氧氣進行反應，離心，洗滌，干燥，研磨成粉，過篩，得到銨改性的堿性水鈉錳礦修復材料。該方法主要在強堿性及氯化銨的混合介質下用氧氣還原Mn(OH)₂得到銨改性的堿性水鈉錳礦。本發明提供的銨改性的堿性水鈉錳礦修復材料能夠應用于處理重金屬As(Ⅲ)的廢水，該銨改性堿性水鈉錳礦修復材料相較于未改性的堿性水鈉錳礦能快速高效地將As(Ⅲ)氧化為As(Ⅴ)，降低毒性去除效果好，沒有二次污染，綠色環保，而且該材料的制備方法工藝簡單。

從鉑鈀浮選精礦中富集鉑鈀的方法 830

 0

一種從鉑鈀浮選精礦中富集鉑鈀的方法，由以下步驟組成：按鉑鈀浮選精礦與濃度150~250g/L硫酸溶液的質量比1:3~9，再加入鉑鈀浮選精礦質量0.2~10%的硫磺，在保持氧分壓為0.5~1.0MPa、浸出溫度為120~160℃、pH＜0.5、攪拌速度為400~600r/min條件下，浸出1~5h；浸出后，維持原攪拌速度，以0.2~0.5℃/min速率降溫至108~114℃，并維持1~3h；在攪拌速度為150~300r/min條件下，繼續以0.4~1.0℃/min速率降溫至室溫，過濾得到浸出液及浸出渣，浸出渣用100目篩篩分得到鉑鈀富集物和尾渣。本發明方法操作簡單，同步實現貴金屬鉑鈀的富集與銅、鎳、鋅和鐵賤金屬及硅酸鹽尾渣三相分離的目的，鉑鈀富集物中貴金屬含量及富集比高，顯著降低后續分離成本。

礦山區域土地生態改良裝置 850

 0

礦山區域土地生態改良裝置，包括車架平臺、駕駛室、動力機箱、發動機、發電系統、液壓站系統、兩個抬臂機構、旋轉挖斗、振動篩分輸送系統和碎石轉運輸送皮帶機，車架平臺的底部左側和右側均固定安裝有履帶行走總成，兩個抬臂機構安裝在車架平臺的前側部左右兩側，旋轉挖斗轉動安裝在兩個抬臂機構的前端部之間，振動篩分輸送系統沿前后方向水平設置在車架平臺的中部下側，碎石轉運輸送皮帶機左高右低傾斜設置在車架平臺的后端左側，發動機的動力輸出軸驅動旋轉挖斗轉動。本實用新型能夠邊走、邊挖、邊篩分土壤和碎石，進而將含有碎石的礦山土地改良為適合種植植被的土地。
