云南昆明有色金屬加工技術理論與應用

用于鋰電池極片極耳貼膠的工裝 1081

 0

本實用新型公開了一種用于鋰電池極片極耳貼膠的工裝。針對現有鋰電池極片極耳貼膠不易貼平整，容易起皺，造成卷繞后卷芯不平整以及厚度超標的問題，本實用新型公開了一種用于鋰電池極片極耳貼膠的新型工裝。該工裝由貼膠工作臺、放膠系統、真空系統組成。本實用新型具有結構簡單、組裝及操作方便等優點，能夠實現消除極片極耳貼膠容易起皺，極大地改善了卷繞后卷芯不平整以及厚度超標的問題。

提升鋰離子電池荷電狀態估計精度的融合方法 718

 0

本發明公開了一種提升鋰離子電池荷電狀態估計精度的融合方法，涉及電動汽車技術領域。本發明通過采集到的鋰離子電池的電壓、電流以及溫度數據建立BP神經網絡荷電狀態估計模型，然后采用智能自適應卡爾曼濾波濾除BP神經網絡荷電狀態估計值的誤差，進一步提升荷電狀態估計的精度。本發明將BP神經網絡和智能自適應卡爾曼濾波融合在一起估計荷電狀態，比單一的BP神經網絡的方法具有更強的魯棒性和精確性，能夠減少測量誤差對荷電狀態的影響，從而實現對鋰離子電池荷電狀態的精確估計。

高倍率磷酸鐵鋰微球的制備方法 931

 0

本發明公開一種高倍率磷酸鐵鋰微球的制備方法，將鐵源和磷源、過氧化氫混合得到絮狀沉淀，過濾，沖洗，得到無定型磷酸鐵；將無定型磷酸鐵在去離子水中攪拌分散均勻，噴霧干燥得到無定型微米球狀磷酸鐵前驅體；將鋰源、還原劑分散至有機溶劑中，再加入前驅體制成懸浮液，懸浮液攪拌后，離心、洗滌、真空干燥得到灰白色沉淀物；灰白色沉淀物退火后得到球狀磷酸鐵鋰正極材料；本發明通過控制原料摩爾比例、噴霧干燥溫度來控制材料的顆粒大小、孔隙率等，再通過燒結溫度、保溫時間來控制材料結晶程度，使最終產品達到比較高的倍率性能和體積能量密度，具有較高的體積能量密度和循環性能，較好的機械加工性能和倍率性能。

鋰硫電池復合正極材料的制備方法 807

 0

本發明公開一種鋰硫電池復合正極材料的制備方法，將六水合硝酸鈷和碳納米管加入甲醇中，將2?甲基咪唑加入甲醇中，將兩種溶液快速混合在一起，在室溫下靜置陳化，經離心分離洗滌和干燥后，在氬氣氣氛下保溫，然后在二氧化碳氣氛下進行熱處理，在氬氣氣氛下隨爐冷卻到室溫，得到鋰硫電池復合正極材料；本發明制備的鋰硫電池復合正極材料具有粒度小、均勻、比表面積大、導電性等優點；該材料具有較高的放電比容量和優異的循環穩定性。

廢舊磷酸鐵鋰電池的回收方法 1140

 0

本發明公開一種廢舊磷酸鐵鋰電池的回收方法。方法包括步驟：將所述正極材料放入密閉反應釜，并向所述密閉反應釜中加入酸，在50?80℃下進行酸浸出1?2小時，得到浸出液；往所述浸出液中加入堿，調節浸出液pH值到0?3，通入氧氣，加入添加劑，在80?120℃下水熱2?4小時，得到含有二水磷酸鐵的料漿，過濾得到二水磷酸鐵。本發明采用熱酸浸出?氧壓水熱沉鐵礦相轉變實現Fe/P摩爾比高度穩定、晶型和一次顆粒尺寸均滿足電池級磷酸鐵原料要求的FePO₄·2H₂O產品，也可將上述FePO₄·2H₂O產品經過煅燒獲得無水FePO₄產品。獲得的電池級FePO₄·2H₂O或電池級無水FePO₄產品附加值高，經濟效益好。

鋰離子電池SOC估計的方法 1383

 0

本發明公開了一種鋰離子電池SOC估計的方法，包括以下步驟：(1)獲取鋰離子電池原始數據；(2)數據處理和特征提??；(3)獲得基于LSTM神經網絡的SOC估計值；(4)獲得AHIF算法濾波后的SOC估計值。與其他融合方法相比，本發明的方法提高了估計精度和魯棒性，同時保持了建模過程中合理的簡潔性。本發明建立的SOC估計模型具有較強的適用性和通用性，可以應用于磷酸鐵鋰電池和三元鋰電池這兩種主流電池，避免了不同類型電池需要建立不同模型的冗余繁瑣。

廢舊鋰離子電池制備高效PMS激活劑的方法及應用 848

 0

本發明公開了一種廢舊鋰離子電池制備高效PMS激活劑的方法，屬于環境化工催化水處理技術領域，本發明方法是將回收的廢舊鋰離子電池置于質量濃度5?15%的NaCl溶液中進行浸泡放電，放電結束后，在室溫下進行干燥，將干燥后的廢舊鋰離子電池進行手工拆解，剝離獲取正極材料；將正極材料用去離子水和無水乙醇分別洗滌2?3次，放入烘箱中55?65℃干燥12 h制得；本發明通過簡單的制備方法得到PMS激活劑，達到以廢治廢的目的，該材料在常溫、常壓下催化降解水體中的卡馬西平，有較強降解污染物的能力；同時避免了傳統正極材料中貴金屬Co的回收技術成本高、能耗大等問題；本發明方法簡單易操作，適于工業化生產和市場推廣應用。

回收廢舊鋰離子電池負極石墨制備碳納米角的方法 975

 0

本發明公開一種回收廢舊鋰離子電池負極石墨制備碳納米角的方法，包括以下步驟：廢舊鋰離子電池負極石墨的回收：將鋰離子電池負極浸泡入水中，浸泡第一預設時間；然后將所述鋰離子電池負極的銅箔與石墨分離，并取出所述銅箔得到具有所述石墨的混合物溶液，對所述混合物溶液進行固液分離處理得到石墨體，將所述石墨體進行顆粒細化處理得到回收石墨粉末；塊狀回收石墨的制備：把所述回收石墨粉末進行成型處理得到塊狀回收石墨；及碳納米角的制備：把所述塊狀回收石墨作為陽極置入電弧爐中，提供一端磨尖的石墨棒作為陰極并與所述塊狀回收石墨相對設置，對所述電弧爐充入預設氣體，再利用所述陽極及所述陰極啟動電弧制備碳納米角。

實用性強的鋰電池安裝盒 783

 0

本實用新型公開了一種實用性強的鋰電池安裝盒，包括電池盒、電池本體和引腳，所述電池本體安裝在電池盒內，所述電池盒內對應電池本體的側壁上通過伸縮桿安裝有固定板，所述電池盒上對應電池本體的輸出端設置有開口，且電池盒內壁上對應開口兩側設置有滑槽，所述電池盒通過滑槽安裝有定位板，所述引腳固定安裝在定位板上，所述電池本體的輸出端通過引線與引腳電性連接。該實用性強的鋰電池安裝盒，結構簡單，操作方便，實用性強，有效提高電池盒內安裝鋰電池的范圍。

可快速散熱的鋰電池包 1088

 0

本實用新型公開了一種可快速散熱的鋰電池包，包括底架、固定塊和套塊，所述底架的底部設置有網孔，且底架的內部安裝有放置板，并且放置板的上方固定有凸塊，所述放置板的下方粘接有橡膠墊，且放置板的內部預留有透氣孔，并且放置板的中間一側預留有導孔，所述導孔的內部安裝有導桿，且導桿固定于壓板的下方，所述底架的上方設置有蓋板，且蓋板的內部安裝有風扇，所述固定塊固定于底架的一側上端，且固定塊的內部設置有彈簧，并且彈簧的內部套設有限制桿，所述限制桿的一端固定有拉塊。該可快速散熱的鋰電池包，通過風扇帶動空氣流動，形成對流，來將鋰電池包內部產生的熱量散發出該鋰電池包，達到降溫的目的。

從廢舊鋰離子電池負極中回收高純石墨的方法 821

 0

本發明涉及一種從廢舊鋰離子電池負極中回收高純石墨的方法，屬于鋰電池廢物的資源化利用領域。本發明將鋰離子電池的廢棄負極直接進行高溫熱處理，篩分得到粗石墨粉和粗銅粉；將粗石墨粉與氯化劑混合均勻后進行氯化研磨得到混合物；混合物加入到氨水中進行氨浸出，固液分離，固體干燥即得高純石墨。本發明直接進行高溫熱處理，將負極石墨中的Ni、Co、Mn、Li等金屬氧化物還原為金屬單質，并通過Cu富集并分離，保護了石墨的形態，去除了S、P、F等非金屬雜質，氯化研磨氨浸去除石墨中含有的少量金屬雜質，將回收石墨的品位提升至99.9％，實現石墨的高純、高效回收。

耐腐蝕六氟磷酸鋰包裝桶 1174

 0

本實用新型公開了一種耐腐蝕六氟磷酸鋰包裝桶，涉及電解質儲存領域。該耐腐蝕六氟磷酸鋰包裝桶包括下盒體、上盒體和包裝桶主體，所述下盒體的一側通過合頁與上盒體活動相連，所述下盒體和上盒體內設有與包裝桶主體相匹配的存放槽，所述包裝桶主體卡接在存放槽內，所述下盒體和上盒體內設有與包裝桶主體相匹配的卡緊機構，所述下盒體和上盒體遠離合頁的一側均固定連接有固定條，所述固定條的側壁開設有鎖緊槽，所述鎖緊槽內設有鎖緊機構。該耐腐蝕六氟磷酸鋰包裝桶實現了可以將包裝桶密封在保溫盒體內，一方面防止外界溫度影響，另一方面能夠進行保護，卡緊機構使包裝桶主體與弧形塊貼合，可以對包裝桶主體進行減震。

鋰離子儲能電池 772

 0

本實用新型涉及一種鋰離子儲能電池，屬于鋰離子電池制造技術領域。其電芯包括有多個正極片和負極片，正極片和負極片的正反兩面涂布正負極材料時分別在正極片和負極片的兩個對邊留有空白區域作為極耳，正極片和負極片以十字交錯疊加排列，保持正極片的極耳分布在電芯的兩個對邊、負極片的極耳分布在電芯的另外兩個對邊，每個正極片和負極片之間分布有隔膜；電池殼的側邊有多個金屬極柱，金屬極柱通過連接片與極耳連接。不僅可以使單體電池容量成數倍、幾十倍增長，還可以使電芯內部電荷均勻分布，內阻較小，從而實現大能量、大電流和大功率輸出特性，進而拓展鋰離子電池在大規模電力儲能系統中的應用。

鋰離子電池正極集流體用鋁箔 741

 0

本發明公開了一種鋰離子電池正極集流體用鋁箔，旨在提供一種鋰離子電池正極集流體用鋁箔。該由鋁箔以下重量百分比的組分組成：10～18%的Si，35～45%的Fe，15～25%的Cu，≤3%的Ti，≤0.9%的Mn，≤0.9%的Mg，≤3%的Zn，余量為Al；將上述組分混合熔煉得到熔液，并經軋制獲得0.009?0.012毫米厚的鋁箔。本發明可顯著提高鋁箔的使用性能和鋰離子電池的成品率。

全壽命全溫度下鋰電池SOC及可用容量聯合估計方法 795

 0

本發明涉及一種全壽命全溫度下鋰電池SOC及可用容量聯合估計方法，包括以下步驟：步驟1：采集鋰離子電池在預設溫度下的充放電數據；步驟2：構建帶有寬動態溫度補償的二階RC等效電路模型；步驟3：利用粒子群優化算法集成數據和動態更新技術，對步驟2中的二階RC等效電路模型的模型參數進行自適應識別；步驟4：利用長短期記憶神經網絡對電池容量進行高精度估計，得到電池可用容量；步驟5：將步驟3中動態更新的模型參數和步驟4中獲得的電池可用容量作為輸入值，進行SOC估計。本發明充分考慮了電池老化和環境溫度對SOC估計的影響，在參數辨識環節，加入了定期更新策略，結合所搭建模型與可用容量估計結果，可以有效實現鋰離子電池全壽命全溫度下的SOC與可用容量精確估計。

鋰離子電池正極材料的制造方法 719

 0

本發明涉及一種鋰離子電池正極材料的制造方法，屬于能源材料制備技術領域。將鋰鹽、鐵鹽和磷鹽混合配料，真空干燥后自然冷卻；或者將配制好的混合料按照固液比1：1～1.5g/ml的比例加入溶劑調成糊狀漿料；真空干燥后的混合料或糊狀漿料在200～600r/min的球磨機中球磨6～30小時進行機械活化處理，機械活化后的糊狀漿料還需進行真空干燥處理；然后將處理后的混合料置于真空條件才焙燒兩次，隨爐自然冷卻后即可獲得LiFePO4正極材料。在真空狀態下合成磷酸鐵鋰電池材料，可以避免材料合成過程中碳含量的損失，提高材料生產的批次穩定性。

過鋰層狀錳基氧化物包覆三元正極材料的制備方法 1169

 0

本發明公開一種過鋰層狀錳基氧化物包覆三元正極材料的制備方法，將三元正極材料前驅體分散到氨水中，形成均勻分散的前驅料漿；采用氨絡合?氧化?均勻沉淀法將Mn2+離子以Mn3O4的形式均勻包覆在三元正極材料前驅體表面，過濾、洗滌、干燥后獲得αNi(1?x?y)CoxMny(OH)2@(β/3)Mn3O4復合前驅體；按αLiNi(1?x?y)CoxMnyO2@βLi2MnO3化學計量比混合鋰源，通過高溫煅燒獲得過鋰層狀錳基氧化物包覆三元正極材料；本發明制備的正極復合材料結構穩定，高電壓電化學性能好，安全性能高，本發明制備方法簡單，過程控制難度低，重現性高，易實現工業化推廣和應用。

高倍率鎳鎂復合摻雜錳酸鋰正極材料的制備方法 842

 0

本發明涉及一種高倍率鎳鎂復合摻雜尖晶石型錳酸鋰LiNi_xMg_0.08Mn_1.92?xO₄（x=0.03?0.15）正極材料的制備方法。具體方法是制備摻雜劑分散液、制備燃料劑分散液、混合和合成產物等步驟，機械攪拌均勻后得到反應混合物漿料，然后置于瓷坩鍋中，再放入預設溫度為500℃的馬弗爐中，在空氣氣氛中燃燒反應1?h，取出在空氣中冷卻，研磨后放入650℃馬弗爐中焙燒6?h，取出在空氣中冷卻、研磨后得到鎳鎂共摻雜尖晶石型錳酸鋰正極材料。本發明合成的鎳鎂共摻雜尖晶石型錳酸鋰正極材料的倍率性能明顯優于其它方法制備的LiMg_0.08Mn_1.92O₄材料。本發明采用固液水混合體系，機械攪拌混合時間短，反應混合物漿料不需要干燥，直接加熱進行燃燒反應，制備方法簡單、快速，并且電化學性能優異。

全溫度下基于極簡電化學模型的鋰電池SOC估計方法 1058

 0

本發明涉及一種全溫度下基于極簡電化學模型的鋰電池SOC估計方法，包括以下步驟：步驟1：重建極簡電化學模型；步驟2：使用遺傳算法對步驟1中建立的極簡電化學模型進行參數辨識；步驟3：構建全溫度下的極簡電化學模型。步驟4：將固相擴散方程進行離散化，得到系統狀態空間方程和量測方程；步驟5：基于步驟4的系統狀態空間方程和量測方程，將平方根容積卡爾曼濾波算法融入到鋰離子電池SOC估算中，得到狀態更新后的精確SOC值。在平均電極模型上進行簡化處理，并考慮環境溫度因素影響，構建全溫度下的極簡電化學模型，將平方根容積卡爾曼濾波算法融入SOC估算中，消除過程噪聲影響，提高運算效率的同時解決因環境溫度干擾而造成SOC估算精度不高的問題。

一步法制備鋰離子電池負極材料用納米硅粉體的方法 964

 0

一步法制備鋰離子電池負極材料用納米硅粉體的方法，屬納米材料與粉體制備技術領域。用干法替代傳統濕法，臥式高能攪拌球磨代替滾筒球磨和立式攪拌球磨，葉片尺寸和倉壁與葉片端頭間隙均為特定范圍；在一定的溫度下，將微米的硅粉與工業助劑加入倉體，再加入研磨介質，抽真空或通入惰性氣體，設定研磨時間、研磨介質碰撞速度、倉體溫度、壓力等，可制得平均粒徑為50～200納米，振實密度1.2～1.5g/cm³，氧含量小于0.05％，各雜質含量均小于50?200PPM的納米硅粉，用做鋰離子電池的負極材料。整個生產過程在密閉系統，無三廢排放，工藝簡單、低成本高效率，易于實現規?；I生產。

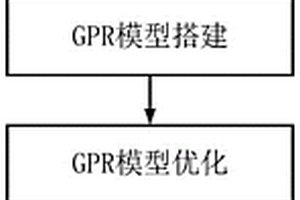

基于優化高斯過程回歸的鋰離子電池可用容量估計方法 919

 0

本發明涉及基于優化高斯過程回歸的鋰離子電池可用容量估計方法，具體包括以下步驟：S1、獲取鋰離子電池老化循環數據；S2、數據處理；S3、GPR模型搭建；S4、GPR模型優化；S5、GPR模型訓練；S6、獲得電池可用容量。本發明實現鋰離子電池容量衰退的強非線性特征準確估算，模型產生的預測誤差控制在2％以內，大幅提升了模型的運算精度。優化容量衰退特征的選擇，利用電池監測參數中簡單易得、易處理的特征量電池表面平均溫度、容量增量曲線峰值及其出現位置作為電池容量衰退的表征參數，即老化因子。

鎳鈷錳酸鋰正極材料的聚苯胺包覆改性方法 1043

 0

一種鎳鈷錳酸鋰正極材料的聚苯胺包覆改性方法，按質量比1:1～16:1稱取LiNixCoyMnzO2粉末和苯胺單體，將乳化劑溶解于去離子水中，然后加入LiNixCoyMnzO2粉末材料，磁力攪拌并用超聲波發射器進行充分分散，得到溶液A；將苯胺單體加入到酸溶液中，攪拌得到溶液B；將溶液B加入到溶液A中攪拌后，加入酸調節溶液pH，再繼續磁力攪拌，得到溶液C；按質量比苯胺單體：氧化劑＝1:2～1:5稱取氧化劑，將氧化劑加入到酸溶液中，攪拌得到溶液D；將溶液D滴加到溶液C中，于反應釜中磁力攪拌后將反應產物抽濾，并用去離子水和乙醇洗滌后進行真空干燥，即得到聚苯胺包覆改性的鎳鈷錳酸鋰復合正極材料PAN?LiNixCoyMnzO2。將本發明得到的復合正極材料用于制備鋰離子電池，具有較高的充放電比容量和循環性能。

純固相法制備鋰離子電池正極材料NCA的方法 946

 0

本發明涉及一種純固相法制備鋰離子電池正極材料NCA的方法，屬于鋰離子電池技術領域。將Ni(OH)2、Co3O4和含鋁的粉末均勻混合，加入分散劑后球磨分散，干燥后破碎過200目篩；將過篩后的混合物與鋰鹽均勻混合反應，然后進行球磨分散，得到球磨分散后的反應物；將球磨分散后的反應物在空氣流或氧氣流中分兩段燒結，燒結完畢后隨爐冷卻，然后破碎過300目篩，即得到鋰離子電池正極材料NCA。利用該法制備的NCA正極材料，在2.75V～4.3V，0.5C下，首次比容量高于180mAh/g，50次循環后容量保持率達到92%。本發明對合成設備要求低，操作簡單，燒結工藝無特殊要求。所合成的材料結構穩定，環境友好。

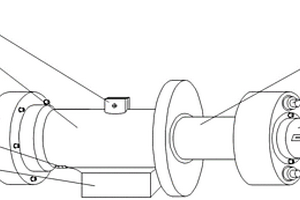

鋰帶加工用擠壓裝置 1048

 0

一種鋰帶加工用擠壓裝置，包括擠壓裝置主體，擠壓裝置主體的一側設置有推進裝置，推進裝置的一側設置有連接座，擠壓裝置主體的一側設置有擠壓管，擠壓管的一側設置有鋰棒放置管，鋰棒放置管的一側外表面設置有模具壓緊機構，模具壓緊機構的一側外表面設置有擠壓模具，鋰棒放置管的一側外表面設置有液壓裝置，擠壓裝置主體的下端設置有支撐底座，支撐底座的上端外表面設置有保護筒，保護筒的上端外表面設置有開合板。本實用新型所述的一種鋰帶加工用擠壓裝置，通過擰緊螺母、液壓裝置以及限位板，可以達到穩定以及保護擠壓模具的目的，通過保護筒、合頁以及開合板，可以保護裝置的擠壓柱不會生銹，保護裝置的正常運行，更加實用。

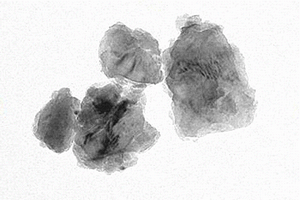

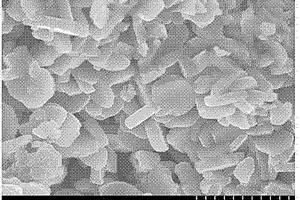

不規則六方納米片狀草酸亞鐵鋰/鈉離子電池負極材料 1177

 0

本發明公開了一種不規則六方納米片狀草酸亞鐵鋰/鈉離子電池負極材料，屬于鋰/鈉離子電池技術領域；本發明采用溶劑熱技術通過抑制草酸亞鐵絡合物——Fe(C2O4)n?2(n?1)的生成，并在溶劑的作用下促進材料納米晶體成核和防止顆粒二次生長，制備得到不規則六方納米片狀草酸亞鐵。本發明克服了草酸亞鐵材料Li+/Na+離子擴散途徑單一、顆粒結構穩定性差等問題，從內部多向Li+/Na+離子擴散通道構筑入手，顯著改善材料整體結構穩定和Li+/Na+離子高效快速傳輸，并提升鋰/鈉離子電池倍率和循環性能。

可降解的殼聚糖基鋰離子印跡膜的制備方法 1083

 0

本發明公開一種可降解的殼聚糖基鋰離子印跡膜的制備方法，屬功能材料制備技術領域。本發明首先利用殼聚糖的可降解特性制備雜化基膜；然后以此膜為載體、Li+為模板離子、12?冠醚?4為功能單體，正硅酸乙酯為交聯劑，采用簡易水解聚合過程制備出可再生，易降解的殼聚糖基鋰離子印跡膜，用于鋰離子的選擇性回收。本發明所述方法旨在合成一種新型低成本、環保吸附材料，促進生態環境的健康發展。

鋰離子電池新型制作工藝方法 1180

 0

一種鋰離子電池新型制作工藝方法涉及到方形鋰離子動力電池以及儲能電池的制作，尤其涉及到鋰離子注液后靜置活化?化成?高溫老化?二次注液?化成?封口工藝。本發明包括：注液后靜置步驟：電池注液后，使用特殊的塞子將注液孔堵住，然后進行儲存；化成步驟：使用針頭將該塞子刺穿，該針頭的另一端連接在化成設備上的管道，對以上所述的電芯在抽真空中進行預充電或充放電；老化步驟：通過針頭將塞子進行刺穿的方式，利用抽真空的方式將該電池內部產生的氣體排出；二次注液步驟：通過針頭刺穿塞子的方式進行補液；二次化成步驟：使用針頭將塞子刺穿，該針頭的另一端連接在化成設備上的管道，對以上所述的電芯在抽真空過程中進行充電。封口步驟：對封口的塞子進行刺穿，在負壓擠壓的情況下，將塞子壓緊，然后進行激光封口。

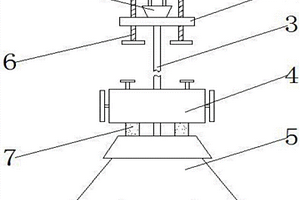

多功能鋰電池照明燈具 707

 0

本發明公開了一種多功能鋰電池照明燈具，涉及照明技術領域。該鋰電池照明燈具，包括安裝板和纏繞裝置，所述安裝板的頂部固定連接有插頭，所述安裝板上貫穿設置有電纜，所述電纜的頂端與插頭的底部固定連接，所述電纜的底端貫穿纏繞裝置并固定連接有照明裝置，所述纏繞裝置包括纏繞外殼，所述纏繞外殼上貫穿設置有轉動軸，所述轉動軸的表面且位于纏繞外殼的內腔套設有轉筒，所述電纜的底端纏繞于轉筒上并貫穿纏繞外殼的底部與照明裝置的頂部固定連接，所述纏繞外殼頂部的兩側均貫穿設置有限位桿。該多功能鋰電池照明燈具，通過纏繞裝置和照明裝置的改良，使得燈具可以根據使用者的實際需求調節燈具電路的有效長度，方便了使用者的使用。

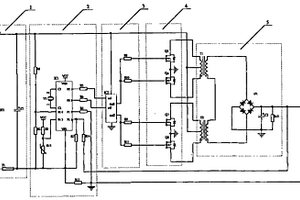

鋰離子電池升壓裝置 880

 0

本實用新型提供一種鋰離子電池升壓裝置,它由輸入電路,取樣控制電路,升壓驅動電路,功率開關電路及高頻整流濾波電路組成,其中:輸入電路由保險絲、濾波電容組成;取樣電路由單片機及電阻組成;升壓驅動電路由功率推動集成電路、電阻組成;功率開關電路由場效應管組成;高頻及整流濾波電路由高頻變壓器,橋式整流電路、電容、電阻組成,可使各種保護和控制功能較為優化,性能更加可靠,并使鋰離子電池串聯數量明顯減少,在相同功率條件下,有效提高單體鋰電池的容量,降低其內阻,減小電池封裝成本,延長鋰電池壽命。

鋰離子電池正極材料包覆改性的方法 779

 0

本發明公開一種鋰離子電池正極材料包覆改性的方法，屬于新能源鋰電池正極材料技術領域。本發明所述方法為：將氫氧化物前驅體溶解蒸餾水中形成懸濁液，通過蠕動泵將硫酸鈷、硫酸錳、硫酸鎳混合的鹽溶液和氫氧化鈉溶液同時滴加進懸濁液中，在前驅體顆粒的表面進行共沉淀反應，生成具有均勻的前驅體包覆層的前驅體，再把所得到的產物放進高壓反應釜中加熱后自然冷卻，將得到的產物抽濾、干燥、摻鋰后燒結后即得到了表面有包覆層的正極材料。本發明所述方法制備得到的鋰離子電池正極材料的循環性能和倍率性能。
