工作原理

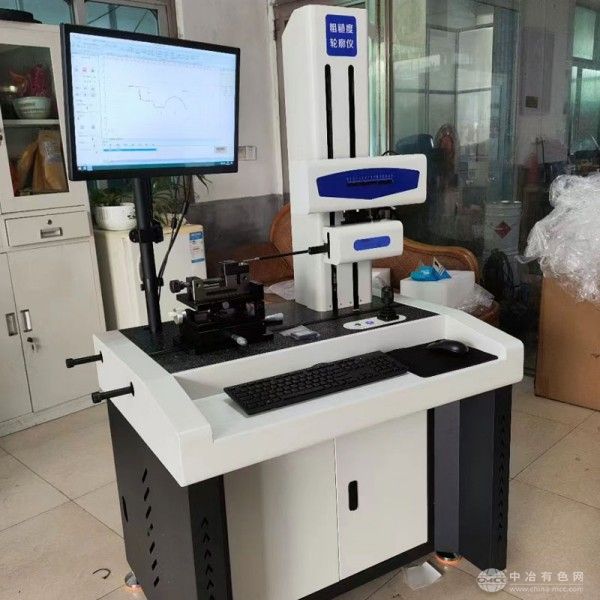

設備采用接觸式測量原理，通過金剛石觸針以恒定壓力掃描被測表面。觸針隨表面微觀起伏產生垂直位移，位移信號經高精度電感傳感器轉化為電信號，經放大、濾波后傳輸至測量軟件。軟件依據國際標準（如ISO 4287、GB/T 3505）對原始數據進行數字濾波，分離粗糙度、波紋度及形狀誤差成分，最終計算并顯示Ra、Rz、Rsm等20余項參數，同時生成三維輪廓曲線圖，實現表面形貌的量化分析與可視化呈現。
應用范圍
適用于金屬、陶瓷、塑料等材料的表面粗糙度檢測，可分析平面、圓柱面、曲面及微小結構（如齒輪齒面、軸承滾道）的輪廓形貌。在汽車制造領域，可檢測發動機缸體、變速器齒輪的表面加工質量；在航空航天領域，可評估渦輪葉片、航空鋁材的表面完整性；在精密模具行業，可測量注塑模具型腔的輪廓精度，確保產品尺寸一致性。
產品技術參數
測量范圍：X軸100mm，Z軸20mm
粗糙度分辨率：0.0001μm
輪廓度示值誤差：≤(1+L/300)μm（L為測量長度，單位mm）
觸針針尖半徑：2μm（可選1μm高精度探針）
驅動速度：0.1-1mm/s（可調）
光源系統：LED環形表面光+同軸輪廓光
數據接口：USB/RS232，支持Excel/Word報告輸出
產品特點
多參數綜合分析：支持同時測量粗糙度、波紋度及輪廓度參數，滿足GB/T 10610、ISO 11562等標準要求。
高精度傳動系統：采用精密交叉滾子導軌與無牙光桿傳動技術，消除反向間隙，確保微米級定位精度。
智能抗干擾設計：內置溫度補償模塊與振動隔離系統，適應車間環境波動，保障測量結果穩定性。
人性化操作界面：10英寸觸摸屏集成測量程序庫，支持一鍵啟動、自動對焦及DXF圖紙比對，操作效率提升50%。
