工作原理

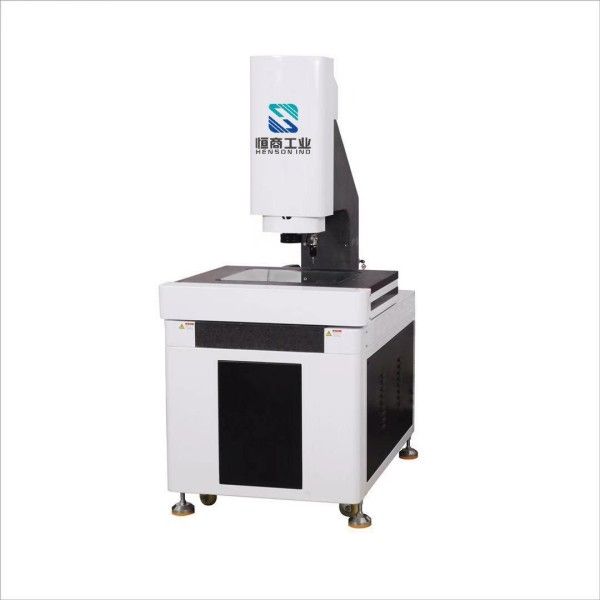

UMI5040CNC基于光學成像與計算機視覺技術，通過0.7-4.5X連續變倍鏡頭將工件影像放大后投射至高分辨率CCD攝像頭，結合精密金屬光柵尺（分辨率0.0005mm）實時反饋X/Y/Z三軸位移數據。設備采用全數字CNC控制系統，支持三軸聯動與自動對焦功能，可快速完成點、線、圓、弧等幾何元素的坐標捕捉。軟件通過邊緣檢測算法提取輪廓特征，結合標準數據庫比對實現形位公差（如直線度、圓度、位置度）的批量分析，測量精度達(2.5+L/300)μm（L為測量長度，單位mm）。
應用范圍
該設備覆蓋電子、汽車、航空航天及精密模具等行業，可檢測PCB板、手機玻璃蓋板、金屬沖壓件、齒輪齒形等工件的平面尺寸。典型場景包括：SMT貼片元件位置度驗證、發動機缸體孔系坐標測量、3C產品外殼曲面掃描及醫療器械微小零件（如直徑0.5mm線材）的形位公差分析。其支持陣列測量與SPC統計分析功能，滿足生產線批量質檢需求。
技術參數
行程范圍：500×400×200mm
測量精度：XY軸≤(2.5+L/300)μm
變倍鏡頭：0.7-4.5X光學變倍，影像放大倍率30-225倍
光柵尺：進口高精密金屬光柵，分辨率0.0005mm
光源系統：輪廓光、表面光雙LED可調光源，支持同軸光選配
軟件功能：CNC編程測量、自動抓取邊緣、SPC統計輸出、CAD比對
產品特點
高精度穩定：00級大理石底座與P級直線導軌確保長期使用不變形，重復性精度≤1.5μm。
全自動化操作：支持三軸CNC聯動與自動對焦，單件檢測時間縮短至8秒內，效率提升60%。
智能軟件集成：內置超33萬種金屬牌號數據庫，兼容DXF/IGES格式圖紙導入，實現一鍵式測量模板調用。
靈活擴展性：預留探針接口，可升級為復合式測量系統，實現Z軸高度檢測與微小孔徑測量。
