工作原理

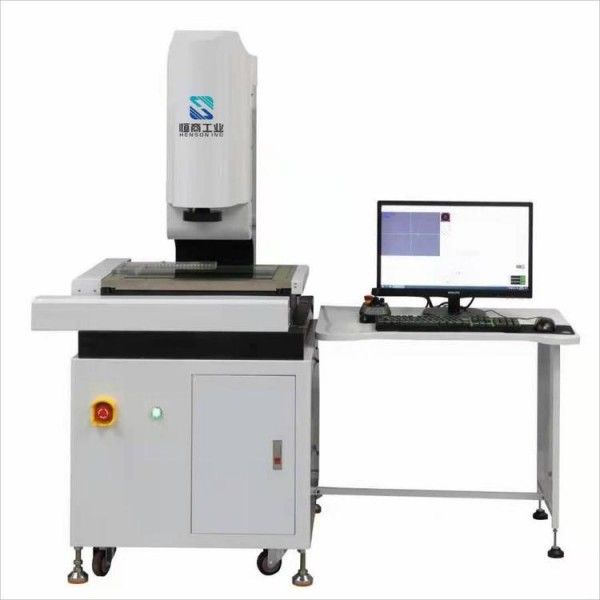

UMI4030-Z基于光學成像與計算機視覺技術，通過高分辨率工業CCD攝像頭捕捉被測工件影像，經連續變倍鏡頭放大后傳輸至計算機。軟件利用邊緣檢測、特征識別算法對影像進行數字化處理，提取工件輪廓、孔位、圓弧等幾何特征，結合精密金屬光柵尺（分辨率0.0005mm）實時反饋三軸位移數據，最終計算出精確尺寸及形位公差。其非接觸式測量方式避免了對精密工件的物理損傷，尤其適合軟質材料或易變形部件檢測。
應用范圍
該設備覆蓋電子、五金、塑膠、模具等行業，可檢測手機玻璃蓋板、PCB板、金屬沖壓件、絲印網板等工件的平面尺寸。典型場景包括：模具廠型腔尺寸驗證、電子廠SMT貼片元件位置度檢測、汽車零部件平面度分析等。其支持點、線、圓、弧等20余種幾何元素測量，兼容陣列測量與SPC統計分析功能，滿足批量質檢需求。
技術參數
行程范圍：400×300×200mm
測量精度：XY軸≤(3+L/200)μm（L為測量長度，單位mm）
變倍鏡頭：0.7-4.5X光學變倍，影像放大倍率30-225倍
光柵尺：進口高精密金屬光柵，分辨率0.0005mm
光源系統：輪廓光、表面光雙LED可調光源，支持同軸光選配
軟件功能：支持CNC編程測量、自動抓取邊緣、SPC統計輸出
產品特點
高性價比：半自動操作模式平衡精度與成本，較全自動型號價格降低30%，適合預算有限的中小型企業。
靈活擴展：預留探針接口，可升級為復合式測量系統，實現Z軸高度檢測。
穩定耐用：花崗巖底座與P級直線導軌確保長期使用不變形，維護周期延長至1年。
智能高效：軟件支持一鍵式測量模板調用，單件檢測時間縮短至10秒內，效率提升50%。
