工作原理
設備基于機器視覺與光學非接觸測量原理，通過高分辨率CCD彩色攝像機捕捉工件表面影像，結合連續變倍物鏡實現光學放大。測量時，X/Y/Z三軸伺服電機驅動工作臺精密移動，英國雷尼紹金屬光柵尺實時反饋位置數據至測量軟件。軟件通過亞像素級邊緣檢測算法自動提取影像中的幾何特征（如點、線、圓、弧等），并基于空間幾何運算完成尺寸、角度、形位公差等參數的測量。支持自動對焦與多倍率拼接測量，可消除工件高度差對測量結果的影響，同時配備激光筆輔助定位，提升操作便捷性。
應用范圍
適用于PCB線路板、液晶面板、汽車鈑金件、大型沖壓模具、航空航天葉片等大尺寸工件的二維尺寸檢測?？赏瓿善矫娑?、直線度、圓度、位置度等形位公差分析，支持DXF圖紙比對與SPC統計分析，廣泛應用于電子制造、精密機械、科研院所等場景。
產品技術參數
有效測量行程：1000mm×800mm×200mm（X/Y/Z軸）
光柵尺分辨率：0.5μm
X/Y軸示值誤差：≤(2.8+L/200)μm（L為測量長度，單位mm）
Z軸示值誤差：≤(2.8+L/100)μm
影像系統：130萬像素數字相機，光學放大倍率0.7×-4.5×
光源系統：八區程控LED環形表面光+高平行LED輪廓底光
運動控制：三軸采用臺灣HIWIN高精度直線導軌與TBI滾珠絲桿，搭配松下伺服電機驅動
數據輸出：支持Word/Excel報告、DXF圖紙、SPC控制圖導出
產品特點

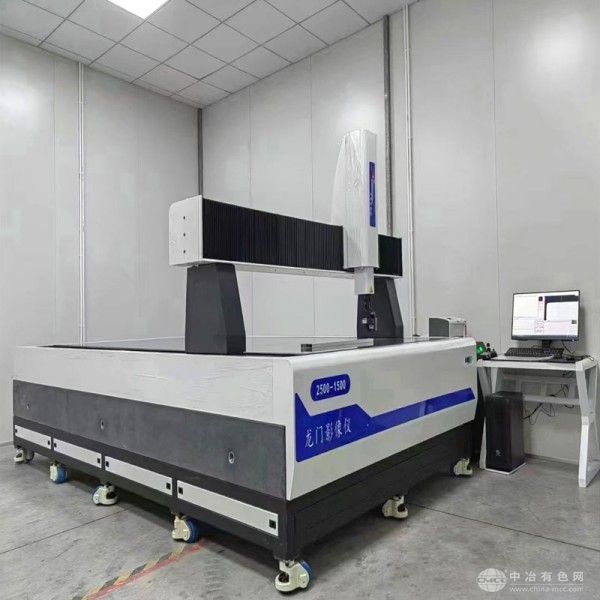

大行程高剛性：龍門式結構搭配00級天然大理石底座，承載重量達80kg，確保長期測量穩定性。
智能測量軟件：支持自動編程、批量檢測、DXF圖紙比對，可一鍵生成測量報告與SPC分析圖表。
高效光源系統：多區獨立可調LED光源，適應不同材質表面檢測需求，提升邊緣識別精度。
精密傳動控制：采用CNC閉環控制系統，運動速度達300mm/s，重復定位精度≤0.002mm。
