天津有色金屬復合材料技術理論與應用

過渡族金屬硫化物/氮硫共摻雜碳復合纖維電極材料的制備方法及應用 732

 0

本發明為一種過渡族金屬硫化物/氮硫共摻雜碳復合纖維電極材料的制備方法及應用。本發明利用乙酰丙酮金屬鹽與硫在N，N?二甲基甲酰胺中的鍵合作用，采用靜電紡絲技術制備聚合物纖維，經過空氣固化、惰性氣氛下碳化步驟得到過渡族金屬硫化物/氮硫共摻雜碳復合纖維。該復合材料中過渡族金屬硫化物納米顆粒均勻嵌于氮硫共摻雜碳復合纖維中。本發明制備方法簡單，適用性強，得到的過渡族金屬硫化物/氮硫共摻雜碳復合纖維作為鋰離子電池負極材料時，表現出良好的電化學性能，具有很好的應用前景。

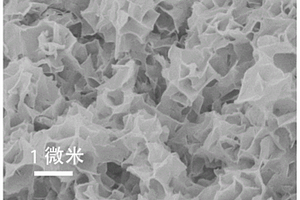

聚丙烯酰胺/納米纖維素復合氣凝膠及其制備方法 764

 0

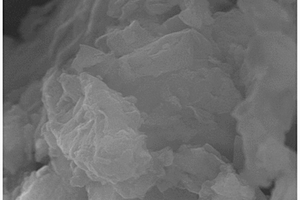

本發明涉及一種聚丙烯酰胺/納米纖維素復合氣凝膠及其制備方法，屬于納米纖維素復合材料領域。該方法是將丙烯酰胺溶液與納米纖維素混合后，通過原子轉移自由基聚合反應(ATRP)形成聚丙烯酰胺化學交聯網絡互穿納米纖維素結構的凝膠，后冷凍干燥制備聚丙烯酰胺/納米纖維素復合氣凝膠。本發明合成的聚丙烯酰胺/納米纖維素復合氣凝膠呈現出具有大孔嵌套微孔的微觀多層次孔結構，同時具備條件溫和、易于操作的特點。

鋰離子電池硅碳負極材料及其制備方法 1242

 0

本發明涉及鋰離子電池負極材料領域，本發明的硅碳復合材料中納米硅、氧化亞硅均勻附著在石墨顆粒表面，外層為熱解碳均勻包覆，其中硅引起的體積膨脹由石墨和熱解碳材料共同承擔，有效降低了體積膨脹；該材料具有比容量高、首次庫倫效率高、循環性能優異、成本低等優點，并且制備工藝簡單，易于操作，成本低，無污染，適合工業化生產，且在0.2C放電倍率下的首次充電比容量大于700mAh?g?1，首次庫倫效率不低于88%，第50次循環的庫侖效率在90%以上。

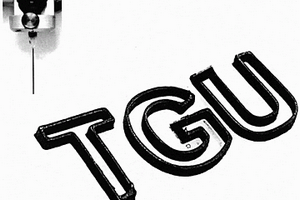

復合吸附材料的制備方法和應用 720

 0

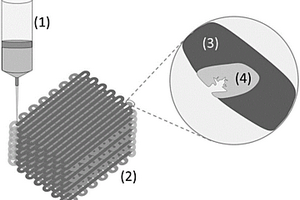

本發明提供了一種復合吸附材料的制備方法，包括：將吸附顆粒和3D打印墨水混合，攪拌，得到復合墨水；將所述復合墨水進行3D打印，得到3D結構的預制體；將所述預制體老化、干燥、熱處理，得到復合吸附材料。與現有技術相比，本發明利用3D打印技術，在吸附顆粒的層次結構上通過3D打印結構構建大孔，增加被吸附質與吸附材料的實際接觸面積，增加擴散通道，使得吸附速率大幅提升。本發明制備的復合吸附材料具有多尺度層次結構，在節省吸附材料的同時，能夠加快吸附速率，同時還可以保證復合吸附材料具有一定強度而不易脫落，避免二次污染，并且工藝簡單，對復合材料的設計生產和材料的環保吸附或緩釋應用等方面具有重要意義。

鋰離子二次電池硅氧化物復合負極材料及其制備方法 1062

 0

本發明涉及一種鋰離子二次電池的硅氧化物復合負極材料及其制備方法。該復合材料是由硅氧化物、石墨類碳材料和無定形碳材料組成。以堿(土)金屬氯化物為吸熱劑，將二氧化硅鎂熱還原成硅氧化物，經酸腐蝕、抽濾洗滌、真空干燥后將硅氧化物和石墨進行預球磨，再補充有機碳源二次球磨，高溫熱處理后即得硅氧化物復合負極材料。通過調節二氧化硅和鎂的比例來控制硅氧化物中的氧含量，然后再與石墨類碳材料和有機碳源均勻混合。本發明具有較高的首次庫倫效率、高比容量和較好的循環性能等特點。本發明采用的制備方法易于操作、工藝簡單、成本低，適合于工業化大規模生產。

紫外光照消除可降解高分子薄膜表面皺紋的方法 1102

 0

本發明公開了一種紫外光照消除可降解高分子薄膜表面皺紋的方法，主要是針對以聚二甲基硅氧烷(PDMS)彈性體為基底，旋涂溶有一定質量分數可降解高分子的有機溶劑溶液構筑的軟硬復合體系，并通過施加外界應力使其表面產生皺紋形貌；然后，利用高分子薄膜的光降解反應，引起膜/基復合系統中應力場的擾動和松弛，從而實現表面皺紋圖案的消除。對已有的表面皺紋進行紫外光照，通過改變光照劑量等實驗參數，控制光照劑量與界面殘余應力的相對大小，可以調控復合體系表面皺紋的消除與否。本方法操作簡便，潔凈高效，在復合材料領域防止材料失效和提高材料使用壽命方面有著廣泛的應用前景。

不銹鋼焊絲及其制備方法 931

 0

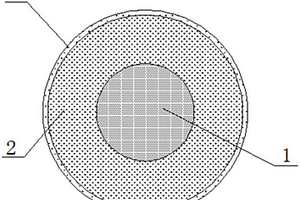

本發明涉及焊接材料技術領域，尤其是涉及一種不銹鋼焊絲及其制備方法，不銹鋼焊絲由藥芯和包裹所述藥芯的不銹鋼帶組成，所述藥芯占所述不銹鋼焊絲總重量的25％～35％；所述的藥芯包含如下重量配比組份：Ti或TiO2?40％～50％，Si或SiO2?10％～20％，Mn?10％～20％，KBF4?10％～15％，Nb?5％～10％，Mo?5％～8％，Mg或MgO?3％～5％，N?1％～2％，其余為Al或Fe；本發明提供的不銹鋼焊絲應用的藥芯焊絲對顆粒增強復合材料的熔化焊接，能根據不同焊接要求，方便地調節包裹藥粉的成分和填充率，同時具有高強度和抗疲勞的優點。

改性可降解支架及其制備方法 1052

 0

本發明創造提供了一種改性可降解支架，所述可降解支架是由高分子量左旋聚乳酸(PLLA)、低分子量左旋聚乳酸(PLLA)和高分子量外消旋聚乳酸(PDLLA)形成的復合材料制成的。相對于現有技術，本發明創造所述的改性可降解支架具有以下優勢：本發明的改性可降解支架將低分子量和高分子量聚乳酸結合，同時采用不同立構的聚乳酸結構復合，最終既縮短了高分子量PLLA的降解時間，又不至于降低其強度，還能提高其韌性，形成的支架具有良好的機械強度、生物相容性和生物降解性。

車用電器盒耐高溫PA材料及其制備方法 957

 0

本發明涉及一種車用電器盒耐高溫的PA材料及其制備方法，材料中各組分及其重量份數分別為：PA662.5?67.5份；增韌劑5?10份；玻璃纖維6?10份；高嶺土16?20份；偶聯劑0.5份；抗氧化劑0.5份；潤滑劑0.5份。本發明根據高嶺土具有的片層結構，在垂直流體方向時可保持PA6的尺寸穩定性，并且有良好的成核作用，可以提高材料的結晶速率，有利于塑件的快速成型的特點，同時結合玻纖可以在基質中可與高嶺土形成復雜的空間結構，制備出來的PA6復合材料，可以有效抵抗外力引起的變形，特別適用于高溫環境，可以提高材料的使用溫度。接枝類增韌劑可以加強基質與填充物的結合，提高材料耐沖擊性能的同時，使材料結構更加穩定。

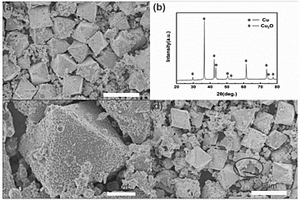

八面體結構的銅/氧化亞銅光催化劑的快速制備方法 738

 0

本發明公開了一種八面體結構的銅/氧化亞銅光催化劑的快速制備方法，采用二步液相還原法，第一步在堿性條件下，將無水硫酸銅溶解于去離子水中、加入氫氧化鈉和葡萄糖，在70℃下持續攪拌至溶液顏色不再變化，結果將二價銅離子還原為實心八面體結構的氧化亞銅；第二步在上述溶液中加入二氧化硫脲作為還原劑，保持溫度在50℃至溶液顏色不再變化，之后抽濾、干燥，得到內部為氧化亞銅，外部為銅包覆的八面體結構的銅/氧化亞銅復合材料，對比分析一、二步產物對甲基橙溶液的光催化效果。本發明有效地促進電子?空穴的分離，提高了電子?空穴的遷移率，為提升單一氧化亞銅材料光催化性能提供了一種快速便捷的方法。

異質多孔超薄MoNi₄/MoO₂二維納米片及其制備方法和應用 1154

 0

本發明公開一種異質多孔超薄MoNi₄/MoO₂二維納米片及其制備方法和應用，包括二維納米片MoO₂和表面的MoNi₄的顆粒，以自支撐超薄多空MoNi₄二維納米片作為前驅物，通過拓撲化學轉化法制備異質多孔超薄MoNi₄/MoO₂復合材料。本發明獲得的異質多孔超薄MoNi₄/MoO₂納米片具有非常高效且高選擇性的電化學還原制備氧化偶氮芳烴的活性，且通過控制電勢能夠精準調控產物的種類并分別實現高選擇性合成。

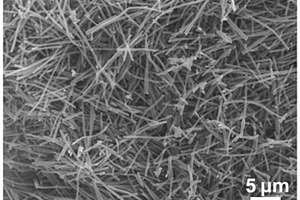

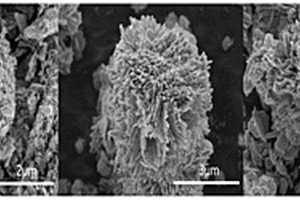

銀-銅-氧化鎢的光致變色復合納米材料及制備方法 1186

 0

本發明公開一種銀?銅?氧化鎢的光致變色復合納米材料及制備方法，通過簡單的水熱法制備出銅均勻插入晶格的有序氧化鎢(WO3)，然后水浴加熱攪拌浸漬方法將銀負載到銅?氧化鎢納米材料上，制備出許多納米棒簇團聚形成的微球形貌的銀?銅?氧化鎢復合材料。由于金屬銅表現的界面電荷轉移和貴金屬銀的表面等離子體共振效應，銀?銅共摻雜的氧化鎢表現出更加優異的可見光吸收和更強的光致變色性能。相對于現有技術，本發明銅銀?銅?氧化鎢的高效光致變色復合納米材料，氧化鎢與銀、銅的共摻雜使得材料具有表現出優異的可見光吸收以及高效光致變色性能外的同時，也為光催化太陽能轉換提供了新型可見光驅動的WO3基光催化劑。

對稱雜化超級電容器及其應用 783

 0

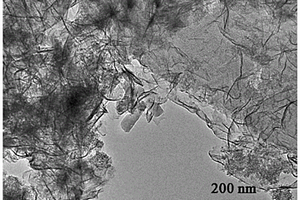

本發明公開了一種對稱雜化超級電容器及其應用，該對稱雜化超級電容器的正極和負極的電極材料均是碳材料與中間價態過渡金屬化合物的復合材料，對稱雜化超級電容器的電解液為堿性電解液。本發明提供的對稱雜化超級電容器的兩個電極同時含有具有雙電層特征的碳材料和具有贗電容特性的中間價態過渡金屬化合物，可有效提高器件的比容量；此外，中間價態過渡金屬化合物使得對稱雜化超級電容器的單電極在正極區域和負極區域的電壓窗口都能工作，大幅拓寬了對稱雜化超級電容器的工作電壓窗口，從而提高器件的能量密度。所公開的對稱雜化超級電容器集成了雙電層電容、贗電容和雜化電容的工作模式，具有大的工作電壓窗口和比容量、高的功率密度和能量密度。

具有優異的柔韌性和阻燃性的環氧樹脂組合物及其制備方法 876

 0

本發明涉及一種具有優異的柔韌性和阻燃特性的環氧樹脂組合物及其制備方法，本環氧樹脂組合物呈粉末狀，包含環氧樹脂、星型支化結構的柔韌阻燃聚酯固化劑及其他復合材料。其中，環氧樹脂20～40質量份，星型支化結構的柔韌阻燃聚酯固化劑5～25質量份，其他固化劑0～8質量份，固化促進劑0.05～0.3質量份，阻燃協效劑5～25質量份，無機填料30～50質量份。本發明所涉及的環氧樹脂組合物不含鹵素和三氧化二銻，具有優異的柔韌性和阻燃性，用于電子封裝材料領域，不僅可以實現電子封裝材料的無鹵阻燃化，而且可以賦予電子封裝材料優異的柔韌性從而大幅度提高電子封裝材料的耐冷熱沖擊性。

利用球磨技術配制聚合物基打印墨水的制備方法并應用于電磁屏蔽 912

 0

本發明屬于電磁屏蔽復合材料技術領域，具體涉及一種利用球磨技術配制聚合物基打印墨水的制備方法并應用于電磁屏蔽。作為一種具有良好生物相容性和生物降解性的綠色材料，殼聚糖被選為聚合物添加劑從而改善油墨的可打印性。利用機械球磨技術能夠使MXene均勻的分散在聚合物基體中，同時機械球磨過程可以改變固體顆粒的物理結構甚至內部晶體結構，從而改變材料的物理或化學性質。成功設計出一種具有出色的可打印性MXene油墨，為MXene在3D打印電磁干擾屏蔽材料領域實現突破性進展。

熱塑性尼龍復合絕緣材料及其制備方法 876

 0

本發明公開了一種熱塑性尼龍復合絕緣材料及其制備方法，該復合絕緣材料由納米蒙脫土和如下重量份數的組分組成：尼龍66樹脂30～60份、玻璃纖維30～60份、抗氧化劑0.2～2.0份、增韌劑3～7份；納米蒙脫土在復合材料中的質量百分含量為2％～7％；增韌劑為苯乙烯?丁二烯?苯乙烯嵌段共聚物、苯乙烯?乙烯?氫化丁二烯?苯乙烯嵌段共聚物、乙烯醋酸乙烯共聚物、乙烯丙烯酸共聚物中的任意一種或組合。本發明的熱塑性尼龍復合絕緣材料，密度小，制成絕緣件更加小型化、輕型化；具有優異的機械性能、耐熱性能和電氣絕緣性能，適用于中壓電器絕緣件的制造；為熱塑性塑料，可回收利用，具有良好的經濟效益和環境效益。

基于雙層金納米棒的防偽薄膜的制備方法 858

 0

本發明涉及一種基于雙層金納米棒的防偽薄膜的制備方法，屬于復合材料領域。該方法首先采用晶種生長法制備Au NRs，在此基礎上制備Au@Au NRs并將不同的拉曼探針封裝在Au@Au NRs的核殼間隙內，采用油水界面自組裝技術制備封裝有不同拉曼探針的Au@Au NRs薄膜并將其轉移到PDMS基底上。因不同拉曼探針對應著獨特的SERS信號，利用其制作防偽的安全標識，可以賦予產品不可復制性和極高辨識度的安全信息，從而對假冒偽劣產品進行鑒別。

超細玻璃纖維的長度分布調控和長度范圍表征方法 1146

 0

本發明公開了一種超細玻璃纖維的長度分布調控和長度范圍表征方法，其步驟為：將一定量超細玻璃纖維棉原料裝入低速磨碎罐中，設置磨碎的轉速和時間，打開電源，將纖維攪拌磨碎，隨后取出處理完畢的纖維，制成分散均勻的漿料，然后抽濾烘干，得到超細玻璃纖維，改變磨碎的轉速和磨碎的時間，即可調控超細玻璃纖維的長度分布。采用鮑爾篩分儀進行超細玻璃纖維的長度范圍表征，選擇不同目數的篩網依次放置于篩分室中，進行超細玻璃纖維的長度篩分，篩分后得到不同目數超細玻璃纖維的質量分數，即可表征超細玻璃纖維的長度范圍。此調控方法操作簡便，效率高，表征方法準確度高，符合樹脂基復合材料對隨機填充增強材料長度的要求。

用于A356.2合金的薄帶細化變質劑的制備方法 882

 0

本發明為一種用于A356.2合金的薄帶細化變質劑的制備方法。該方法以Al?Sr中間合金和Al?B中間合金為原料，按照質量比1:(2～3)進行配料；原位自生反應法制備塊狀SrB6/Al孕育劑；快速凝固技術制得薄帶狀SrB6/Al復合材料孕育劑。本發明中，SrB6顆粒能夠細化A356.2(Al?7Si?0.3Mg)合金的α?Al，游離的Sr元素變質共晶硅形貌，從而實現了對細化變質處理同步進行；此外，該方法工藝流程少、成本低廉，同時克服了增強顆粒尺寸大、在鋁熔體中聚集分布、與鋁液潤濕性差、結合強度低等缺陷。

電池隔膜修飾層材料、隔膜及鋰硫電池 1180

 0

本發明涉及一種電池隔膜修飾層材料、隔膜及鋰硫電池，所述的電池隔膜修飾層材料是由硒摻雜的硫化聚丙烯腈Se_0.06SPAN和蒙脫土MMT構成的插層復合材料，其中，硒摻雜的硫化聚丙烯腈和蒙脫土的質量比為（1?5）:1；硒摻雜的硫化聚丙烯腈中，硫和硒的質量比為1:（10?20）。上述電池隔膜修飾層材料具有電化學活性的、能有效限制多硫離子穿梭，且同時具有催化多硫離子轉換能力。采用本發明設計的隔膜的鋰硫電池具有優異的循環穩定性；且隔膜在高硫負載的條件下具有高的面容量，可重復循環使用，具有良好的應用效果。

汽車注塑件的注塑生產工藝 1126

 0

本發明提供一種汽車注塑件的注塑生產工藝，包括以下步驟：(a)混料，按照一定比例將聚丙烯和聚乙烯進行混合；(b)原料干燥，將混合好的原料在真空干燥箱中進行干燥；(c)模具預熱；(d)塑化，將干燥后的原料投入螺桿式注塑機的料筒中進行塑化，使原料成為熔融狀態的導熱復合材料熔體；(e)注射和保壓；(f)脫模冷卻。本發明的有益效果是有效的提高了成品的質量。制品表面光潔度好，提高了產品的成型效率及外觀質量，降低了產品產生缺陷的概率；在常溫水霧的環境下冷卻，這樣水珠在注塑好的注塑件表面停留的時候，能夠迅速的吸收熱量，并發生揮發，從而即提高了冷卻效率，又能夠減少擦拭。

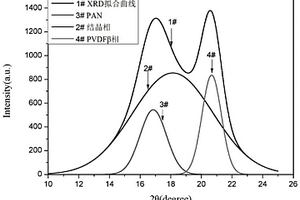

同軸靜電紡絲聚偏氟乙烯/聚丙烯腈增強纖維薄膜壓電性能的方法 736

 0

一種同軸靜電紡絲聚偏氟乙烯/聚丙烯腈增強纖維薄膜壓電性能的方法。聚偏氟乙烯/聚丙烯腈同軸復合材料纖維薄膜是以聚偏氟乙烯為芯部，以聚丙烯腈為殼層，采用同軸靜電紡絲方法構建成具有芯殼結構微觀結構的復合纖維薄膜。本發明使用15wt％?20wt％的聚丙烯腈溶液、10wt％?15wt％的聚偏氟乙烯溶液同軸靜電紡絲，聚偏氟乙烯與聚丙烯腈芯部與外殼之間存在相互作用，對聚偏氟乙烯具有束縛作用，同軸紡絲的芯/殼結構會促使聚偏氟乙烯的相結構轉變，得到更多具有壓電性能的β相結構；β相結構聚偏氟乙烯壓電常數高，壓電性能好；所制備的復合纖維薄膜具有更光滑的表面形貌，具有良好的柔韌性，可作為制備柔性傳感器的良好材料。

用于汗液比色分析的織物基傳感貼片的制備方法 775

 0

本發明涉及一種用于汗液比色分析的織物基傳感貼片的制備方法，屬于復合材料領域。本發明研究了織物基的微流控傳感貼片在智能手機的輔助下對于汗液的比色分析。這個織物基的傳感貼片是用親水性的再生纖維素紗線和疏水的醫用透明膠帶形成微通道和封層，而比色點織物和顯色區織物作為汗液檢測的分析區域?；诒壬ǚ治龊挂褐械膒H值、氯化物和葡萄糖濃度，得到了檢測結果通過參考比色點進行比色分析比較和智能手機的RGB值校準輔助進行應用。本發明設計了一種基于織物和紗線的柔軟和耐磨性的可穿戴微流控汗液傳感器，制作簡單，成本低，適用性和靈活方便，提出了一個潛在的疾病治療策略和健康狀態監測方法。

緯編曲面成型織物的編織方法 1202

 0

本發明公布了一種緯編曲面成型織物的編織方法，它涉及緯編針織織物曲面成型編織工藝技術領域。該方法主要是通過編織工藝的發明，利用后放形式放針，使在編織放針時新加工作織針順利鉤上紗線；利用上述方式對緯編空氣層曲面成型織物的編織，空氣層編織采用先在后針床編織，再在前針床編織，以此縮小兩空氣層間的編織距離，從而使得收放針連接處孔眼消失，為編織受力更均勻的緯編曲面成型織物提供了一種更完美的編織方法。本發明不僅為解決了緯編成型織物放針過多時，新加工作織針無法鉤上紗線的問題，而且使編織空氣層曲面成型織物時避免出現孔眼的現象，有利于推廣緯編針織物作為紡織復合材料增強體的使用。

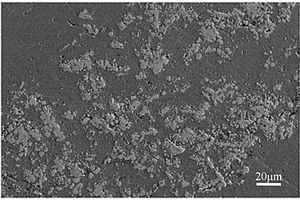

鈦合金及鈦鋁金屬間化合物表面硼化鈦基涂層的制備方法 897

 0

本發明鈦合金及鈦鋁金屬間化合物表面硼化鈦基涂層的制備方法，涉及對金屬材料的鍍覆，步驟是：制備用于熱噴涂的氧化鈦/碳化硼/鋁復合粉，工件表面的噴砂處理，采用熱噴涂的方法，將第一步中制備出的用于熱噴涂的氧化鈦/碳化硼/鋁復合粉直接噴涂在第二步中經過噴砂處理的鈦合金或鈦鋁金屬間化合物工件表面，從而形成硼化鈦基涂層。本發明方法省去了現有技術在金屬基體表面噴涂陶瓷基無機復合材料涂層之前先噴涂一層合金底層即結合層的這一通用且固有的步驟，克服了現有技術先噴涂一層合金底層使得制備鈦合金或鈦鋁金屬間化合物表面硼化鈦基涂層的工藝復雜、成本明顯增加和涂層抗熱震性差的缺陷。

制備復合納米二氧化鈦光催化材料的方法 1177

 0

一種制備復合納米二氧化鈦光催化材料的方法，其特征在于它包括以下步驟：(1)配置溶液：將Cu離子(Cu2+)溶于水中，加入5-20ml濃度為25％的氨水，形成絡合物，溶液pH值為10；(2)制備復合材料：向步驟(1)得到的溶液中加入0.01-0.05g碳材料，室溫下攪拌2到5小時，然后再向其加入1-2g二氧化鈦粉體，繼續攪拌2到5小時；(3)烘干:100℃烘干5-12小時；(4)煅燒：350-500℃焙燒1-10小時；(5)獲得納米級復合二氧化鈦光催化材料。優越性：制備的復合納米二氧化鈦光催化材料粒徑小，具有可見光相應的特點，具有很好的催化性能；該方法操作簡單，批量制備重復性好，且制備成本低廉。

耐蠕變的長玻纖增強聚丙烯材料及其制備方法和應用 851

 0

本發明屬于聚丙烯復合材料技術領域，公開了一種耐蠕變的長玻纖增強聚丙烯材料及其制備方法和應用。該材料包含以下重量百分計的組分：聚丙烯34～78.6％；長玻璃纖維20～50％；成核劑0.1～2％；玻纖相容劑1～8％；抗氧劑0.1～2％；潤滑劑0.1～2％；氣味吸收劑0.1～2％。本發明通過利用長玻璃纖維進行增強，同時加入α-晶體成核劑共同大幅提高聚丙烯材料的耐蠕變性能，利用自主設計的雙面熔融浸漬設備進行生產，得到的材料注塑后，玻纖在制件中分散均勻，無玻纖聚集的“魚骨”露出，性能更為穩定均一，制備得到具有突出的力學性能和抗沖擊性能，同時還保證了良好的耐蠕變性能的長玻纖增強聚丙烯材料。

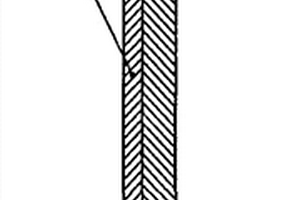

防火塑料復合板材 843

 0

一種防火塑料復合板材，含有塑料層，在所述塑料層的內側面覆著防火復合層，所述防火復合層由木塑復合材料層、防火層構成。具有強度高、韌性好、阻隔性好的特點。

氧化鋁基連續纖維的制備方法 1189

 0

本發明涉及一種氧化鋁基纖維的制備方法。將聚乙烯醇縮丁醛溶于無水乙醇中，得到聚乙烯醇縮丁醛百分含量為8～15％的聚合物溶液，將小分子鏈酸添加至聚合物溶液中，小分子鏈酸百分含量為0.5～1.5％。將硅源A加入到聚合物溶液中，攪拌形成均一溶液后加入鋁鹽B，使聚合物溶液中鋁與硅的原子比為1∶(0～1)，得到紡絲液。采用干濕法紡絲得到初生纖維。將初生纖維干燥后置于高溫爐中煅燒，控制升溫速率及升溫制度，最終得到氧化鋁基連續纖維。本發明可以有效減緩紡絲液凝膠化，延長紡絲時間，所用原料價格便宜，燒結溫度低，制得的氧化鋁基纖維具有良好的柔韌性，可滿足特殊使用要求，如復合材料的纖維預制體和其他結構材料。

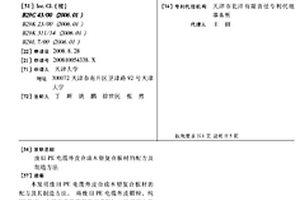

廢舊PE電纜外皮合成木塑復合板材的配方及制造方法 990

 0

本發明廢舊PE電纜外皮合成木塑復合板材的配方及其制造方法。將廢舊PE電纜外皮顆粒、純PE粉末、金屬皂類穩定劑和潤滑劑加入高混機中混合;將硅烷偶聯劑進行水解處理,然后將硅烷偶聯劑和木粉混合,放入高混機中混合,將上述兩組原料放入高混機中混合,將混合好的原料加入雙螺桿擠出機中進行混煉擠出,將粉碎的木塑材料于模具中壓制成型,即可得到復合板材。木塑復合材料制品因兼有木材和塑料的優點,因而被廣泛應用于很多領域,如家具、建筑、工業、車輛船舶、包裝運輸等國民生產的各個方面。
