本實用新型公開了一種礦石自動篩分設備,涉及一種篩分設備,具體包括底座,所述底座的底面兩端均安裝有行走輪,底座的兩端對稱開設有滑槽,滑槽內均滑動安裝有水平的活動板,所述底座的上表面四角處分別與一根豎直安裝的套筒的底端固定連接,套筒的內部與活動桿的底端滑動連接,活動桿的頂端伸出套筒上方分別與支撐板的底面兩端固定連接,套筒的頂部焊接有固定塊,固定塊的頂面與彈簧的底端固定連接,彈簧套接在活動桿外且彈簧的頂端與支撐板的底面固定連接;所述支撐板的中部固定安裝有篩筒,篩筒的內部滑動安裝有篩網。在本實用新型的使用過程中,有效避免了篩分設備發生傾倒的情況,提高了篩分設備的使用安全性。

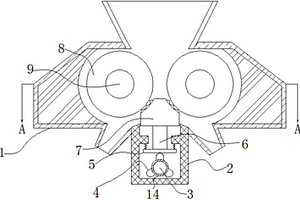

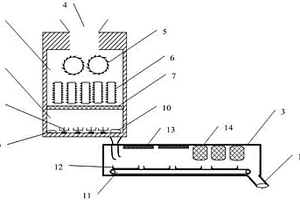

本發明公開一種采礦用篩分破碎裝置及粉碎方法,包括破碎部以及篩分部,所述破碎部的上方設有進料口,所述進料口的下方連接粉碎腔,所述粉碎腔內設有一對并列設置的壓碎輥,所述破碎部的外部側壁安裝有用于驅動所述壓碎輥的粉碎驅動裝置;所述壓碎輥的下側設有粉碎臺,所述粉碎臺的上部延伸至兩個所述壓碎輥之間的間隔位置,所述粉碎臺的上部的兩側具有與所述壓碎輥的輥面配合的肩部曲面,所述粉碎臺的兩端分別連接有豎直位移機構;在兩個壓碎輥的之間的下方設有粉碎臺,經過兩級的逐步壓碎,可以避免卡料,可以提高礦石原料粉碎效率。
本實用新型公開了一種礦用頂擊式振篩機,涉及振篩機領域,針對現有的振篩機使用的時候不穩定的問題,現提出如下方案,其包括振篩機主體,所述振篩機主體的底部安裝在底座的表面,所述底座的底部開設有兩組調節腔,且調節腔分別設置在底座的兩側,所述調節腔內活動設置有減震板,且減震板的一側通過多個支撐彈簧連接在調節腔的內部,所述底座的底部分別設置有多個支撐底板,且支撐底板分別設置在調節腔的正下方,所述支撐底板的兩端分別轉動連接有彈性柱。本實用新型通過設置立柱和減震板,分別進行減震活動,而且立柱能防止減震板與調節腔過渡接觸,支撐底板的底部設置在齒,能保證振篩機穩定的處于地面上。
本實用新型涉及篩分除塵器的技術領域,特別是涉及一種礦山采石破碎篩分除塵器,其通過將頂板頂端除塵過程中以及向下掉落過程中的石料進行除塵,提高裝置對石料表面的除塵效果,同時提高裝置對石料篩分的便利性;包括箱體、吸塵裝置、滑軌、槽體、頂板、吹風機、軟管、多組第一支撐桿、篩網、多組第二支撐桿和振動裝置,箱體頂端設置有進料口,吸塵裝置輸入端連通設置在箱體左側上部,吸塵裝置用于對箱體內灰塵吸收,滑軌安裝在箱體內側上,槽體上下滑動安裝在滑軌上,頂板安裝在槽體頂端,并且頂板上設置有多組透氣孔,吹風機安裝在箱體外側壁上,軟管輸入端與吹風機輸出端連通,軟管輸出端與槽體內連通,多組第一支撐桿頂端均與槽體底端連接。
本實用新型公開了一種采礦用高效篩分裝置,包括固定架,所述固定架的上表面固定連接有殼體,殼體的頂部開設有導向槽,導向槽內活動連接有第二擋板,第二擋板的一側穿過殼體并固定連接有齒條,所述殼體的一側外壁固定連接有電機,所述殼體的一側活動連接有轉軸,且電機輸出軸的一端穿過殼體與轉軸相固定,所述殼體的一側內壁活動連接有第一篩料板。本實用新型不僅能夠通過第二擋板使石料間歇性的進行下料,提高了裝置的下料效果,同時能夠通過第一篩料板和第二篩料板的配合使用,使石料得到充分的篩分,提高了裝置的篩分效果,還能夠通過偏心輪使裝置篩分的更加高效,提高了裝置的篩分效率。
本實用新型涉及礦山機械技術領域,尤其是一種用于礦山振動篩的防濺裝置,第一豎板上部開有貫通槽,第二豎板上部內側表面固定設有與貫通槽相對應的固定板,固定板上表面沿長度方向固定設有若干個掛鉤,每個掛鉤上均套設有一個套環,套環均固定連接在同一個網體的一端上,貫通槽下方的第一豎板外表面固定設有兩個側板,兩個側板之間可轉動安裝有平行貫通槽設置的轉軸,轉軸上固定安裝有與之同軸設置的收卷筒,網體的另一端穿過貫通槽后固定纏繞在收卷筒上,任意一個轉軸的外端向外延伸直至貫穿側板后安裝有限位機構,第一豎板、第二豎板之間通過若干個連接機構固定安裝在一起。本實用新型具有安裝方便,可以適用于不同規格的振動篩的優點。
本實用新型公開了一種用于洗礦漿脫水的高頻振動篩,包括篩箱,其篩箱包括導料部分和過篩部分,其中導料部分包括進料口和導料槽,導料槽傾斜向下設置,其上端連接進料口,過篩部分水平設置,篩箱內由下至上設置多層篩網,導料槽下端位于最上層篩網的上方,最下層篩網的下方設有篩下物出口,每層篩網遠離導料槽一端設有篩上物出料口;其中多層篩網的篩孔尺寸相同。本振動篩通過將多套獨立的振動篩合并為一臺振動篩,將篩網層疊設置,并將每層篩網的尺寸設置相同,可以大幅提高篩網的過濾效率,確保過濾效果;還能延長篩網使用壽命,節約設備,降低成本。
一種用于石英砂尾礦中細砂的離心篩分回收裝置,包括固定筒體與轉動筒體,所述的轉動筒體設置在固定筒體內,轉動筒體上端穿設至固定筒體頂面外,位于固定筒體頂面外的轉動筒體外壁上設有蝸輪,固定筒體外壁上設有蝸桿,蝸桿與蝸輪相配合;轉動筒體側壁上設有通孔,轉動筒體底部設有連接至提料機的進料管上的管道,提料機的下料管連接至干燥箱;固定筒體側壁底沿上設有第一排水管,第一排水管連接至壓濾箱;轉動筒體內壁上還設有半透膜。本新型采用上述結構,通過將石英砂尾礦中的泥砂進行分離后,作為不同的建筑材料進行回收利用,可提升尾礦處理及利用率。
本實用新型提供一種用于石煤提釩工藝中礦漿振動篩的軸向分配裝置,包括水平布置且頂部開口的柱狀殼體和變速箱,殼體內沿軸向平行設置有兩個螺旋軸,且兩個螺旋軸的螺旋方向相反;變速箱包括主動齒輪和分別嚙合在主動齒輪兩側的兩個從動齒輪,兩個從動齒輪的輸出軸分別與兩個螺旋軸連接,主動齒輪的輸入軸連接電機,殼體與螺旋軸平行的兩個側壁底部均沿螺旋軸布置的方向開設有條狀出料口。本實用新型利用在殼體中平行設置兩個螺旋軸,且兩個螺旋軸的螺旋方向相反,這樣在電機的驅動作用下,兩個螺旋軸可以實現分別向相反的方向輸送物料,即分別向緊挨的側壁上的條狀出料口均勻輸送釩礦礦漿,這樣實現了礦漿在條狀出料口內的均勻出料。
本發明公開了一種礦用旋振篩,包括底座,所述底座的上部通過彈性組件安裝有殼體,所述殼體的內部中間位置處設有篩網,且殼體的內部底側固定安裝有震動塊,所述震動塊的內部通過固定架安裝有雙軸電機,所述雙軸電機的上端輸出軸與第一偏心輪固定連接,且雙軸電機的底端輸出軸與第二偏心輪固定連接,所述第一偏心輪的上部一側固定安裝有永磁體,所述震動塊的頂部通過滾軸軸承固定安裝有支撐桿,所述支撐桿的上端穿過篩網與橫桿的底部中心位置處固定連接,所述橫桿的兩端底部固定安裝有轉動塊,所述殼體的外部一側位于篩網上方設有第一出料口。該發明,設計合理,篩分效果好,篩分效率高,運行穩定,值得推廣和普及。
本發明涉及一種燒結礦皮帶轉運點的篩板降塵裝置,包括包裹皮帶轉運點的上皮帶和下皮帶的密閉罩,上皮帶和下皮帶之間安裝有篩板、溜板、勺形溜槽,篩板和溜板的上端被兩側的固定夾板夾持,而篩板和溜板的下端分別各與一塊勺形溜槽鉸接,使篩板和溜板的相對側相互隔開并在之間形成通道,勺形溜槽的兩側固定在密閉罩的兩側內壁之間,通道下方的勺形溜槽距下皮帶的距離大于通道上方的勺形溜槽距下皮帶的距離,通道上方的勺形溜槽的底端與下皮帶相切,使從上皮帶的端部輸送下來的顆粒物料流滑向下皮帶時,顆粒物料流與下皮帶夾角為0°,固定夾板通過角度調節裝置可拆卸的安裝在密閉罩上。本裝置能減少顆粒流夾雜空氣撞擊壁面時產生的粉塵。
本實用新型公開了一種鎂礦加工用分級振動篩,包括振動框架,所述振動框架左端頂部設置開口,所述開口上設置進料斗,所述振動框架右端設置出料口,所述振動框架前后兩側壁分別從上至下等距開設若干定位開口槽,所述定位開口槽內分別對應設置若干振動篩網板,所述振動篩網板左右兩端分別開設插孔,所述插孔內設置定位桿,所述定位桿貫穿定位孔與安裝架連接,所述定位孔對應所述插孔分別開設于所述振動框架側壁上,本實用新型通過多個定位開口槽配合振動篩網板的設置將便于振動篩網板的滑動安裝、拆卸,同時通過定位桿配合定位孔和插孔達到定位振動篩網板的效果,利用鎖緊螺栓配合輔助螺紋孔的設置將便于固定安裝架于振動框架上。

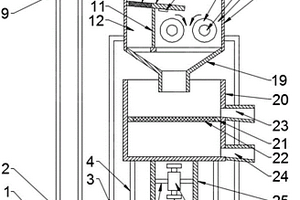

本實用新型提供了一種礦物破碎分篩一體機,包括箱體,箱體上端設置有入料口,箱體內對稱設置有位于入料口下方的且相互嚙合的兩破碎輥,箱體內還設置有位于兩破碎輥下方的分篩箱,分篩箱上端設置有位于兩破碎輥正下方的開口,分篩箱兩端外壁與箱體內壁之間分別固定連接有伸縮器,分篩箱下端面與箱體內底面之間還固定連接有滑動組件;分篩箱內還由上至下分別傾斜固定連接有第一濾網、第二濾網和第三濾網,第一濾網、第二濾網和第三濾網較低的一端還分別固定連接有均與箱體外連通的第一料槽、第二料槽和第三料槽。本實用新型是采用了分篩箱左右晃動使得物料平鋪在濾網上進行分篩的手段,從而避免了物料卡在濾網上分篩板無法正常進行的問題。
本實用新型涉及一種集振動篩分與樣品干燥雙功能的磨礦細度快速檢驗篩分機,包括有機架、支撐筒、噴水嘴、檢驗篩、承篩篩盤、噴水嘴安設在承篩篩盤的上方,檢驗篩則通過彈簧夾具安放在承篩篩盤上,承篩篩盤固定在支撐筒上,其特征在于在承篩篩盤下方還安設有鼓風干燥加熱裝置,用以干燥篩上物。本實用新型的有益效果在于:1)濕式篩分采用高頻振動篩分,其篩分速度快且篩分精度高;濕式篩分工序完成后可立即進行恒溫鼓風振動干燥,干燥效率較高;干燥后又可繼續進行干式檢查篩分,進行一步提高篩分精度;2)整個檢驗篩分工序簡便,省時,省力。
本發明涉及磷礦加工技術領域,具體公開了一種新型磷礦篩選裝置,包括箱體和傳送機構,所述箱體底部連接有支架,傳送機構安裝在支架上,箱體頂部和右側分別開設有通孔和出料口,箱體上鉸接有箱門,箱體頂部安裝有進料機構、第一水平滑軌和氣缸,第一水平滑軌上滑動連接有滑塊,氣缸的活塞桿與滑塊連接,滑塊左側連接有電機,電機的輸出軸連接有安裝有若干第一破碎齒,箱體內腔頂部安裝有內側安裝有若干第二破碎齒的擋料罩,箱體內腔中部和下部分別設有第一篩選機構和第二篩選機構,箱體左側安裝有吸塵器和帶閥門的排料管,吸塵器連接有吸塵管,吸塵管一端延伸至箱體內腔并連接有吸塵罩,箱體右側安裝有霧化除塵機構和傾斜設置的第二導料板。
本實用新型涉及工業生產技術領域,且公開了一種全自動礦石磨粉用篩選裝置,包括臺板,所述臺板的頂部固定連接有支座,所述支座的一端固定連接有外殼,所述臺板的頂部固定連接有第一電動機,所述第一電動機的輸出軸通過聯軸器固定連接有第一主齒輪,所述第一主齒輪的外壁嚙合連接有第一副齒輪,所述第一副齒輪的內部固定連接有齒桿,所述齒桿的內壁嚙合連接有齒條,所述齒條的一側固定連接有套筒,所述套筒的外壁固定連接有連塊,所述連塊的頂部固定連接有底板,所述底板的頂部固定連接有第二電動機。該篩選裝置,可將礦石粉按要求分級篩選出來,篩選過程中無需人工輔助,自動化程度較高,從而降低了使用者的勞動強度,提高了工作效率。
本實用新型提供一種粗金精礦再浮選篩分裝置,包括浮選罐和進料罐,所述進料罐內固定安裝有斜篩網,所述進料罐的一側與斜篩網對應的位置處固定安裝有粗料出管,所述進料罐的頂部固定安裝有加料管,所述粗料出管與進料罐連通,所述浮選罐頂部的中心位置處開設有安裝孔,所述進料罐的底部固定安裝在安裝孔內,所述進料罐的底部固定連接有下料管,所述進料罐的底部內設置有儲氣室,所述進料罐的另一側開設有通孔,進氣管的一端穿過通孔與儲氣室連通,該粗金精礦再浮選篩分裝置設計合理,能夠使氣泡與礦料充分接觸,浮選效果好。
一種冶金礦山用人字形篩板。該篩板的篩孔為人字形排列長形孔,相鄰兩排孔的長軸與水平線的夾角均為45°,同一縱排孔的長軸線間距1.5—3.0倍孔寬,相鄰兩縱排孔的邊緣線間水平距離為負數半個孔長到正數20毫米,孔的兩頭為圓形或方形,篩板用耐磨碳鋼或低合金錳鋼板沖制或鑄造而成,為了耐磨可在碳鋼表面噴涂WC。本種形式的篩板比傳統篩板篩分效率提高20%,組裝更換、耐磨性提高約一倍,且價格便宜。
本實用新型涉及礦用設施領域,特別涉及一種隔渣篩排礦絞龍,包括:固定環、底部連接環、定位桿、頂部連接環、排渣環、隔渣網及螺旋葉片。底部連接環的直徑大于頂部連接環的直徑,底部連接環與頂部連接環同軸正對設置;定位桿固定在底部連接環和頂部連接環的內側,底部連接環、頂部連接環及定位桿固定形成錐形結構。固定環固定在底部連接環的底部;排渣環固定在頂部連接環的頂部;隔渣網環繞固定在錐形結構的外側,隔渣網上均勻開設有錐形孔,錐形孔的外側孔徑大于內側孔徑;螺旋葉片固定在定位桿的內側。本實用新型提供的隔渣篩排礦絞龍,能夠避免泵被碎渣卡死或旋流器沉砂嘴堵塞;此外,還能夠避免隔渣網被堵塞。
一種用于鎂橄欖石原礦的清洗篩選預處理裝置,包括清洗倉和篩選倉,清洗倉內設有第一送料皮帶,第一送料皮帶由輸入端向輸出端傾斜向上設置,清洗倉內設有提料皮帶,提料皮帶下端設置在第一送料皮帶輸出端一側,提料皮帶向上延伸至清洗倉外;提料皮帶上端一側設有溜槽,溜槽下方設有篩選倉,篩選倉內設有多根傾斜的篩選輥,篩選輥為變徑輥,篩選輥的直徑由較高端向較低端逐漸減??;篩選輥下方的篩選倉內設有多個隔板,相鄰兩個隔板所形成的隔間下方設有一個第二送料皮帶。本新型采用上述結構,能夠在開采現場直接對破碎后的鎂橄欖石進行清洗及篩選處理。
本實用新型涉及一種用于輝銅礦的振動直線篩,包括支撐架、通過減震彈簧連接于支撐架上的篩箱以及設置在篩箱上振動電機,篩箱上端設置進料口,底端一側設置出料口,進料口處安裝分料板,分料板從上至下將進料口均勻分布成多個扇形分料槽;篩箱內設置雙層篩板,雙層篩板由平面篩板和波浪篩板組成,波浪篩板的波谷底端與平面篩板連接,平面篩板和波浪篩板上均設有篩孔;雙層篩板下方設有疏通板,疏通板與篩箱內壁縱向滑移連接,疏通板朝向雙層篩板的一側與平面篩板的篩孔對應位置設有疏通針。本實用新型的用于輝銅礦的振動直線篩進料均勻,利用疏通板防止平面篩板堵塞,有利于正常篩分,保證有效篩分面積,有效提高篩分效率。
本實用新型公開了一種用于鉻鐵礦粒度篩分的分級機,包括耐磨金屬外殼,所述耐磨金屬外殼的上端面安裝有進料口,所述耐磨金屬外殼前后的端面均安裝有暗門,所述耐磨金屬外殼一側的端面安裝有后機箱,所述后機箱的下方安裝有固定底座,所述固定底座的內壁安裝有電動機,所述電動機的上方安裝有撞擊軸桿,所述撞擊軸桿的一端安裝有傳動盤,傳動盤有五個,所述傳動盤的一側安裝有支撐立柱乙,所述支撐立柱乙的一側安裝有支撐立柱甲,支撐立柱甲有兩個,所述支撐立柱甲的兩側安裝有限位軸,限位軸有八個。本實用新型通過多層篩分板進行分級篩分,使整個篩分的過程更加細致,同時,通過撞擊加速篩分過程。
本實用新型提供了一種高效的鐵礦石篩選裝置,包括:支撐組件、支撐柱、導料板、第一傳送帶、吸鐵組件以及擋板,支撐組件包括:左支撐臺以及右支撐臺,左支撐臺以及右支撐臺相對設置,左支撐臺上開設有在豎直方向上的滑槽,在支撐柱上開設有至少兩個限位孔,支撐柱通過與限位孔配合的卡緊組件卡緊在滑槽內,所述導料板為圓弧形狀,導料板傾斜的設置在支撐柱頂部,第一傳送帶設置在導料板正上方,第一傳送帶用于向導料板上輸送礦石,吸鐵組件安裝在右支撐臺靠近左支撐臺的一側上,吸鐵組件用于吸引從導料板較低端拋出的鐵礦石,以改變鐵礦石的拋物軌跡,擋板設置在左支撐臺以及右支撐臺之間,該方案有效的提高了鐵礦石的分離質量以及效率。
本實用新型公開了一種帶有篩選功能的礦用輸送裝置,包括篩分箱、水箱、出料傳送帶、進料傳送帶和循環機構,所述篩分箱內固定連接有一個第一篩板和一個第二篩板,所述第一篩板位于第二篩板上方,所述篩分箱一側與第一篩板連接處開設有一個進料口,所述進料傳送帶靠近篩分箱一端位于進料口內,所述篩分箱遠離進料口一側與第一篩板和第二篩板連接處均開設有一個出料口,本實用新型的有益效果是:通過在篩分箱頂部噴水進行降塵,可以有效地的避免在礦石篩分過程中灰塵過大,導致環境污染的問題,同時通過水流向上流動進行過濾,可以是灰塵在水箱底部沉淀,避免了過濾網的堵塞,不僅可以使水資源可以重復使用,而且降低了過濾網的清洗頻率。

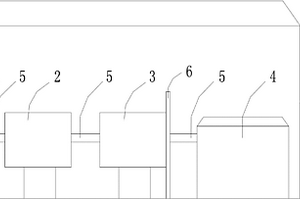

一種磷石膏礦粉生料篩分煅燒聯用裝置,它包括依次設置的篩分裝置和煅燒爐;篩分裝置包括機架、用于驅動滾筒篩轉動的兩對驅動輪和滾筒篩,機架上設置有V形板,V形板上設置有粉末物料通道且在尾部形成粉末物料出口,兩對驅動輪設置在機架上,滾筒篩上設置有多組篩眼、進料口和大塊物料出料口,滾筒篩外壁兩端設置有用于驅動輪移動的凹槽.本實用新型通過鉤板帶動一些小塊物料向上移動,當達到高處位置時向下落下,實現小塊物料的自破;通過設置小塊物料收集板實現將物料多級分類,小塊物料可直接進行收集后簡易破碎后在加入至滾筒篩的進料口處。煅燒效率高,通過攪拌機構保證粉料煅燒均勻、不堵料,出料方便,有效提高生產效率。
本實用新型涉及鎂礦加工技術領域,具體公開了一種用于鎂礦加工的破碎篩分一體裝置,包括箱體,所述箱體底部通過支腿連接有底座,箱體頂部由左至右依次設有返料口、第一電機和進料過濾機構,進料過濾裝置底部設有進料口,箱體內腔頂部安裝有第一擋料罩,第一電機的輸出軸連接有安裝有若干破碎齒的第一轉軸,箱體內腔中部安裝有篩板和導料機構,箱體內腔底部安裝有第二擋料罩,第二擋料罩頂部與導料機構底部連接,箱體底部安裝有第二電機和出料管,第二電機的輸出軸連接有連接有研磨塊的第二轉軸,箱體上設有開口,箱體左側安裝有頂部安裝有收集槽的安裝塊,底座頂部安裝有收集箱,收集箱頂部與出料管連接。
本實用新型涉及磷礦加工技術領域,具體公開了一種新型磷礦加工用多級篩分裝置,包括篩分箱,所述篩分箱底部兩側通過支腿連接有底座,篩分箱上方左側安裝有篩分槽,篩分槽內設有第一篩板,篩分箱上方右側安裝有破碎電機,破碎電機的輸出軸連接有圓周面上安裝有若干破碎齒的轉軸,篩分箱內腔頂部安裝有擋料罩,篩分箱內腔設有第二篩板和第三篩板,篩分箱內腔右側壁下部安裝有噴淋裝置,篩分箱右側壁安裝有第一收集箱,篩分箱左側壁安裝有第二收集箱,第一收集箱和第二收集箱與篩分箱間分別連接有第一出料管和第二出料管,底座上安裝有第三收集箱,第三收集箱與篩分箱間連接有第三出料管,本實用新型結構合理,操作簡單,應用前景廣闊。
