內蒙有色金屬加工技術理論與應用

富鑭稀土金屬的制備方法 838

 0

本發明涉及一種富鑭稀土金屬的制備方法，是選 用氟化物為熔融電解質，其成分(wt％)為：氟化鋰10～30，氟化 稀土70～90，氟化稀土中稀土配分為：氧化鑭50～70，氧化鈰 1～3，氧化鐠3～6，氧化釹22～37，熔鹽中還可加入氟化鈣 0～10wt％。陰極電流密度6～12A/cm2，陽極電流密度0.1～ 1.5A/cm2，在950～1060℃電解溫度下連續加入稀土配分為： 氧化鑭43～47，氧化鈰1～5，氧化鐠7～11，氧化釹38～42 的富鑭氧化稀土或富鑭碳酸稀土。采用本發明可制得供制備鎳 氫電池負極材料用特定成分的富鑭稀土金屬，其化學成分為： 鑭43～47％，鈰1～5％，鐠7～11％，釹38～42％。

風光儲混合儲能容量優化配置方法及系統 758

 0

本發明涉及一種風光儲混合儲能容量優化配置方法及系統，屬于混合儲能領域，在風光發電系統中加入鋰離子電池和超級電容，混合儲能的使用使得系統的充放電速度更快，且更加的安全環保，很大程度的減少了兩種電池在技術層面的劣勢；方法中包含對出力數據、輸出功率、負荷的采集處理，混合儲能電源目標函數的確定中考慮到儲能系統的加入對風光發電系統的整體二氧化碳排放量影響，根據目標函數需求制定約束條件，建立容量優化模型，使用遺傳算法對于混合儲能電源容量進行尋優，進行優化配置，提高電網調峰的靈活性以及整體的效率。

硅碳復合負極材料及其制備方法 821

 0

本發明涉及一種硅碳復合負極材料，該硅碳復合負極材料具有核殼結構，該硅碳復合負極材料包括內核部分和包覆于內核部分的外殼部分，其中內核部分為納米硅，外殼部分為含多孔碳材料與鋰鹽的復合結構。本發明還提供一種硅碳復合負極材料的制備方法。

電池級稀土電解質的制備方法和制備系統 849

 0

本發明公布了一種電池級稀土電解質的制備方法，通過將碳酸鑭鈰、氟化鋰和氟化鉀等與氟化氫進行氟化反應制得成品。本發明還提供一種電池級稀土電解質的制備系統，它包括主氟化爐和原料氟化爐，所述原料氟化爐的出料口通過連接管與主氟化爐的進料端連通；原料氟化爐包括爐體，所述爐體內由上至下間隔設置有反應溫度依次上升的反應室，相鄰兩個反應室之間通過隔熱擋板隔開并通過隔熱擋板上的物料孔連通，所述物料孔處設置有物料開關，爐體上于最上層的反應室處設置有進料管；所述反應室內設置有繞爐體軸線旋轉的攪拌部。本發明的目的是提高制備的電解質品質。

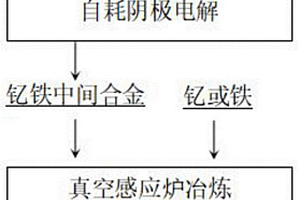

釔鐵合金的制備方法 1067

 0

本發明公開了一種釔鐵合金的制備方法，包括：在電解釔鐵中間合金的設備中，在氟化釔和氟化鋰的氟化物熔鹽電解質體系下，以氧化釔為電解原料，通入直流電電解得到釔鐵中間合金；將釔鐵中間合金和鐵作為的原料，采用熔兌法制備釔鐵合金；釔鐵合金中，釔的含量為5.03～94.9wt％，余量是鐵以及總量小于0.5wt％的不可避免的雜質，其中氧≤0.01wt％，碳≤0.01wt％，磷≤0.01wt％，硫≤0.005wt％。本發明制備的釔鐵合金成分均勻、偏析小、雜質含量低，應用到稀土鋼中稀土收率高、效果顯著，適合于大規模工業生產。

稀土鐵合金的制備方法 1199

 0

本發明公開了一種稀土鐵合金的制備方法，在電解稀土鐵中間合金的設備中，在氟化稀土和氟化鋰的氟化物熔鹽電解質體系下，以氧化稀土為電解原料，通入直流電電解得到稀土鐵中間合金；將稀土鐵中間合金和鐵作為的原料，采用熔兌法制備稀土鐵合金；稀土鐵合金中，稀土元素的含量為10.1～90.3wt％，余量是鐵以及總量小于0.5wt％的不可避免的雜質，其中氧≤0.01wt％，碳≤0.01wt％，磷≤0.01wt％，硫≤0.005wt％；稀土元素采用釤、銪、釓、鋱、鏑、鈥、餌、銩、鐿、镥、鈧中的一種或多種。本發明制備的稀土鐵合金成分均勻、偏析小、雜質含量低，制備方法的稀土收率高、成本低、無污染，適合于大規模工業生產。

稀土日用陶瓷釉及應用該陶瓷釉的日用陶瓷的制備方法 1116

 0

本發明涉及一種稀土日用陶瓷釉及應用該陶瓷釉制備日用陶瓷的方法，所述的稀土日用陶瓷釉通過采用鉀長石、方解石、石英、煅燒滑石粉、煅燒氧化鋅、煅燒鋰輝石、高嶺土、氧化鋁和氧化硼為原料的基礎上，還添加適當重量配比的氧化稀土、納米碳纖維、改性海泡石和載銅麥飯石，在上述各原料的協同作用下，使得制成的陶瓷釉涂布在陶瓷生坯上，經燒釉后形成的釉面層，表面光滑，光澤度好，并具有耐腐蝕、耐清洗、抗輻照、抗菌的功能。

高容量人造石墨負極材料的制備方法 792

 0

本發明公開了一種高容量人造石墨負極材料的制備方法，其特征在于，制備步驟如下：(1)原料整形處理；(2)原料與輔料混合；(3)熱處理；(4)石墨化；(5)分級篩分。本發明同現有的人造石墨負極材料制備技術相比，工序簡單，制備方法產量高；采用此方法制得的負極材料D50在5～15μm之間，比表面積在2m²/g以下，用該鋰離子電池石墨負極材料制成的電池首次放電容量在350mAh/g以上，首次充放電效率在92％以上。

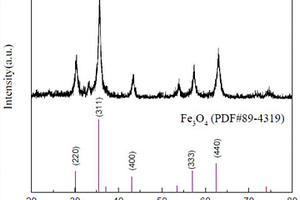

利用陽離子調控形貌的鐵錳復合氧化物材料的制備方法及其應用 934

 0

本發明公開了一種利用陽離子調控形貌的鐵錳復合氧化物材料的制備方法及其應用。所述材料的制備方法包括以下步驟：按比例分別稱量鐵鹽和錳鹽溶解于乙二醇中形成溶液；向溶液中加入醋酸鹽(醋酸鋰、醋酸鈉、醋酸鉀或醋酸銨)，溶解后移入水熱釜中進行水熱反應，溫度控制在150～200℃之間，時間6～24h；冷卻后過濾洗滌干燥，在300～600℃焙燒2～6h，得到球形或二維樹葉狀等不同形貌的鐵錳復合氧化物材料。本發明的鐵錳復合氧化物材料可用于多相芬頓?光催化反應降解亞甲基藍等染料，能實現中性條件下高效快速降解染料，30分鐘內亞甲基藍降解率可達近100％，且材料具有磁性可以方便快捷地從反應溶液中分離出來，實現循環使用。

錳基氧化物復合柔性電極材料及其制備方法 777

 0

本發明公開了一種錳基氧化物復合柔性電極材料及其制備方法，其方法包括如下步驟：(1)柔性基底活化；(2)在活化后的柔性基底上生長氫氧化物前驅體；(3)氫氧化物前驅體進一步反應得到錳基氧化物前驅體；(4)煅燒得到錳基氧化物復合柔性電極材料。本發明所用制備方法操作簡單，制備過程可控性強、重復性好，同時制備的材料具有較好的電化學性能，在超級電容器和鋰離子電池領域具有較好的應用前景。

硅-石墨烯-多孔碳復合物電極材料及其制備方法和應用 1015

 0

本發明公開了一種硅?石墨烯?多孔碳復合物電極材料及其制備方法和應用。電極材料中，石墨烯與納米硅顆粒緊密接觸，納米硅顆粒高度分散，碳成無定型網狀，包覆硅石墨烯復合物。所述制備方法包括：將納米硅與石墨烯混合球磨后得硅石墨烯復合物；將硅石墨烯復合物與堿土金屬氧化物分散于鹽酸多巴胺溶液中，過濾干燥后進行熱處理，熱處理結束后進行后處理，制得硅?石墨烯?多孔碳復合物電極材料。本發明還提供了所述的硅?石墨烯?多孔碳復合物電極材料在制備鋰離子電池負極中的應用。本發明硅?石墨烯?多孔碳復合電極材料，具有可逆容量高、循環穩定性好、可規?；a等優點。

鎳氫電池的直流屏充電管理系統及充電截止方法 1088

 0

本發明公開了一種鎳氫電池的直流屏充電管理系統，包括控制器以及與所述控制器相連的嵌入式一體化的觸摸屏、檢測單元、多個鎳氫電池組和充電模塊，在每個鎳氫電池組內均設有與所述控制器相連的溫度傳感器；另外，本發明還提供了一種基于上述系統的充電方法，鎳氫電池以恒流方式進行充電，相較于現有的鎳鎘蓄電池、鉛酸蓄電池及鋰電池的恒功率充電方式來說，具有高壓截止，充電快，能靈敏識別電量狀態的優點，當充滿電后自動停止，不會發生涓流、過充以及欠充的現象，接近滿電狀態的充電過程與之前的充電速率一致，充電時間較短，不僅提升了直流屏電源的使用壽命，同時保證了直流屏設備中的元器件的使用壽命。

介孔硅-錫復合物電極材料及其制備方法和應用 972

 0

本發明公開了一種介孔硅?錫復合物電極材料及其制備方法和應用。所述的介孔硅?錫復合電極材料具有5～40nm的孔道結構，錫的質量分數占5～20％。所述制備方法包括：對鎂粉與介孔二氧化硅的混合物進行鎂熱反應制得介孔硅；采用浸漬?氫還原法制備介孔硅?錫復合物。本發明還提供了所述的介孔硅?錫電極材料在制備鋰離子電池負極中的應用。本發明介孔硅?錫復合電極材料，具有可逆容量高、循環穩定性好、倍率性能好、可規?；a等優點。

納米碳硅復合材料及其制備方法 1208

 0

本發明涉及電池負極材料領域，特別是涉及一種納米碳硅復合材料，包括碳納米材料、納米硅以及碳質粘結劑，其中的碳納米材料和納米硅為主體儲鋰材料。本發明提供一種納米碳硅復合材料，具有良好的循環性能和充放電性能，具有重要的市場價值和社會價值。本發明還提供一種納米碳硅復合材料的制備方法，制備簡單，且在制備過程中不會出現團聚現象，使納米硅的充分分散，保證了該材料的性能。

制備納米晶碳化硅/非晶態碳化硅/石墨復合負極材料的方法 804

 0

本發明提供一種制備鋰離子電池納米晶碳化硅/非晶態碳化硅/石墨復合負極材料的方法,它由納米晶碳化硅、非晶態碳化硅和石墨組成,其中納米晶碳化硅和非晶態碳化硅含量為50～100%,余量為石墨。一種納米晶碳化硅/非晶態碳化硅/石墨復合負極材料的制備可以通過如下步驟實現:(一)配制混合溶膠;(二)攪拌;(三)凝膠化處理;(四)將得到的凝膠置于坩堝內,把盛有凝膠的坩堝放在氣氛反應爐中,抽真空;(五)向氣氛反應爐內通入氬氣;(六)在惰性氣氛中燒結;(七)冷卻到室溫,即得到納米晶碳化硅/非晶態碳化硅/石墨的混合物。

二氧化硅溶液的制備方法 1101

 0

一種二氧化硅溶液的制備方法,將全分析值為Si≥99%、Ca≤0.02%、Al≤0.27%、Fe≤0.20%、其它雜質≤0.51%的工業硅經過粉磨、篩選制成硅粉,將硅粉在4～6小時內緩緩加入反應器中,使用氫氧化鈉或氫氧化鉀、氫氧化鋰為催化劑、蒸餾水為溶解介質,常壓下,反應溫度為60～97℃,經過4～6小時的反應時間即完成,再經過濾、脫色即制成濃度達25%～28%的二氧化硅溶液。

氧化鋅微米球、電極及其制備方法 1017

 0

本發明公開了氧化鋅微米球、電極及其制備方法，其中，氧化鋅微米球制備方法，包括以下步驟：1)制備混合液；2)混合液反應制備得到鋅基甘油酸鹽；3)鋅基甘油酸鹽煅燒制備得到氧化鋅微米球；本發明通過簡單的溶劑熱法利用價格低廉的鋅鹽、甘油和異丙醇反應制備出大小可控，內部結構可控，尺寸均勻的氧化鋅微米球。將本發明氧化鋅微米球用作鋰離子電池負極材料，電化學測試結果表明，其具有高的放電比容量和優異的循環性能。本發明方法有效地緩解了充放電過程中氧化鋅的膨脹和收縮，可以有效地解決體積效應導致的容量衰減問題，實現良好的循環性能。

粒子注入法制備硅碳復合材料及其制備方法 796

 0

本發明公開了一種粒子注入法制備硅碳復合材料及其制備方法，具體的說是通過粒子注入法，通過粒子注入法，用高速粒子束轟擊將硅材質植入在碳系列本體材料的表層中，再進行石墨烯基材料包覆、碳化。該方法制備出的材料在提高材料克容量的同時，可以明顯降低材料的膨脹，及其提高硅與碳之間的摻雜一致性，同時在其表面包覆石墨烯基復合液，并改善材料的導電性及其與電解液的相容性，其制備出的硅碳復合材料具有克容量高、倍率性能佳、循環性能高等特性，提高其鋰離子電池的倍率性能、循環性能及其一致性。

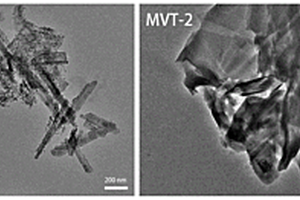

利用紅色混合黏土礦物合成白色鉀云母的方法 766

 0

本申請提供一種利用紅色混合黏土礦物合成白色鉀云母的方法，屬于非金屬礦深加工和納米材料合成技術領域。該方法利用簡單的一步水熱反應將紅色混合黏土轉變為白色鉀云母，既實現了紅色礦物結構轉白，又實現了礦物結構轉變。產品批次穩定性好、粒度均勻，制備工藝簡單，可潛在用于潤滑材料、高分子材料填料、涂料、鋰離子電池隔膜涂層、催化劑載體、雜化顏料、抗菌材料基體以及重金屬、染料、抗生素吸附劑等多個方面，有利于拓展紅色混合黏土礦物的應用領域，也有助于實現地方特色優勢資源的高值化利用。

鋼中固溶稀土含量的測定方法 953

 0

本發明公開了一種鋼中固溶稀土含量的測定方法，包括：將質量為m1的鋼樣作為陽極，將不銹鋼作為陰極，將無水氯化鋰和乙酰丙酮的無水甲醇溶液作為電解液電解，稱重電解后的所述鋼樣的質量為m2；將電解后的所述電解液中的有機物蒸干，加入硝酸分解殘渣得到待測試液；以銫為內標元素，采用電感耦合等離子體質譜儀測定所述待測試液中的固溶稀土的質量m，以及空白溶液中的固溶稀土的質量m0；采用式得到鋼中固溶稀土含量。本發明的方法準確度和精度高。

鐠釹鐵合金 1154

 0

本發明公開了一種鐠釹鐵合金，鐠釹的含量為20.01～94.97wt％，余量是鐵以及總量小于0.5wt％的不可避免的雜質，其中氧≤0.01wt％，碳≤0.01wt％，磷≤0.01wt％，硫≤0.005wt％。本發明的材料成分均勻、偏析小、雜質含量低，應用到稀土鋼中稀土收率高、效果顯著，適合于大規模工業生產。

熔鹽電解制備稀土鏑合金的方法 1156

 0

本發明涉及一種熔鹽電解制備稀土鏑合金的方法，其特征是：在氟化物熔鹽體系中，加入氧化稀土和氧化鏑的混合物為電解原料，進行電解生產。其中氟化物熔鹽體系采用氟化稀土、氟化鏑、氟化鋰三元系，其組成重量百分比質量百分數為90-80%、7-10%、3-10%。原料混合物重量百分比氧化稀土：氧化鏑=95-80 : 5-20。電解溫度1030±30℃，采用上插或底置陰極法，在陰極電流密度6.0±2.0A/cm2，陽極電流密度1.3±1.0A/cm2，槽電壓5-10V，進行電解，在陰極附近沉積出稀土鏑合金。其優點是：有效克服了目前現有相關技術存在工藝復雜、環境污染嚴重、生產成本高等問題，制備的合金成分均勻，適合于10000A以上的大型電解槽生產。

熔鹽電解制備鐠釹鏑鋱四元合金的方法 717

 0

本發明涉及一種熔鹽電解制備鐠釹鏑鋱四元合金的方法，其特征是：以石墨塊作陽極，鉬棒為惰性陰極，鉬坩堝作為稀土合金接受器，在質量比氟化稀土：氟化鏑和鋱：氟化鋰=（3-9）：（1-6）：1組成的氟化物熔鹽電解質體系中，加入電解原料稀土氧化物以及氧化鏑和鋱的混合物，其用量的質量百分含量為稀土氧化物：氧化鏑和鋱=（99-40）：（1-60），通以直流電，陽極電流密度0.5-2.0A/cm2，陰極電流密度為5-25A/cm2；電解溫度為1050-1200℃電解，得到鐠釹鏑鋱四元合金。其優點是：以簡單氟化物電解質體系電解混合氧化物制得鐠釹鏑鋱四元合金，工藝流程簡單，成本低，產品成分穩定，工藝過程僅產生CO2和少量CO，對環境污染小，屬于綠色環保工藝，適于大規模生產。

風光可再生能源耦合氫儲綜合能源系統 849

 0

本發明公開了一種風光可再生能源耦合氫儲綜合能源系統，涉及電氫耦合綜合能源系統技術領域。本發明系統包括供電模塊、能量轉換模塊、儲能模塊、母線、負載設備；所述供電模塊、所述能量轉換模塊、所述儲能模塊以及所述負載設備在所述母線上并網運行；其中，所述儲能模塊包括電儲能設備和儲氫罐，在所述電儲能設備中，采用鋰電池和超級電容器的復合儲能方式，所述儲氫罐與加氫站相連。本發明通過多能互補的方式實現氫能和可再生能源耦合，實現電?制氫?儲氫?用氫綠色循環用能及冷熱電聯產，進一步減少了碳排放并提高能源利用率。

電池級草酸錳鐵的合成方法 1247

 0

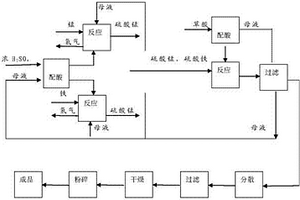

本發明公開了一種電池級草酸錳鐵的合成方法，該方法采用的原料包括鐵、錳、硫酸和草酸，鐵和稀硫酸反應生成硫酸亞鐵溶液，在此溶液中加入一水硫酸錳，攪拌至完全溶解；在反應液母液中加入一定量的草酸和草酸銨，攪拌至完全溶解，加入備用的硫酸錳和硫酸亞鐵混和溶液，反應1～2h，分離過濾，洗滌，真空干燥，最終得到草酸錳鐵成品。本發明將廉價的原材料轉化成草酸錳鐵，工藝先進、合理，生產成本低廉，具有較好的經濟效益，是未來新能源汽車動力鋰電池正極材料配套原料的合理選擇。反應后的母液分別回到濃硫酸與草酸的配酸過程中，由于反應后的母液含有硫酸溶液，母液循環利用，減少了原料的消耗，而且減少了后續過程中廢水處理的難度。

釔鐵合金及其制備方法 791

 0

本發明公開了一種釔鐵合金，釔的含量為0～95wt％，余量是鐵以及總量小于0.5wt％的不可避免的雜質，其中氧≤0.01wt％，碳≤0.01wt％，磷≤0.01wt％，硫≤0.005wt％。本發明還公開了一種釔鐵合金的制備方法。本發明制備的釔鐵合金成分均勻、偏析小、雜質含量低、稀土收率高、成本低、無污染，應用到稀土鋼中稀土收率高、效果顯著，適合于大規模工業生產。

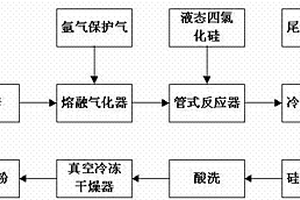

鋅還原四氯化硅制備納米硅粉顆粒的方法 1094

 0

本發明提供了一種鋅還原四氯化硅制備納米硅粉顆粒的方法，金屬鋅粒經過熔融氣化器變為鋅蒸氣，在氬氣做保護氣和載氣的條件下帶入管式反應器中，四氯化硅以液態的形式緩慢引入到管式反應器中氣化后與鋅反應，生成的硅粉顆粒及氯化鋅副產物在氬氣的推動下進入到冷卻沉積器中冷卻沉積，冷卻沉積而得的硅粉顆粒與氯化鋅被硅粉收集器收集，經過酸洗和真空冷凍干燥處理，即得到納米硅粉顆粒；尾氣被尾氣吸收器吸收。與現有技術相比，本發明的工藝操作可控、生成的納米硅顆粒具有較大的孔細率和較窄的粒徑分布；可用于鋰電池納米負極材料，也可以用在水泥混凝土的摻合料，有效地改善水泥的性能；還可以用于催化劑的負載載體，以及其他材料的應用領域。

計算機鍵盤清理裝置 978

 0

本實用新型公開了一種計算機鍵盤清理裝置，包括第一密封蓋、毛刷、第一海綿、轉盤、導水管、入液口、開關、機體、顯示屏、第一轉軸、第二海綿、第二密封蓋、第一電動機、鋰電池、儲液箱、出水管、第二電動機、擋水板、第二轉軸和USB接口。本實用新型的有益效果是：通過設置毛刷可以對計算機鍵盤表面的灰塵進行清洗，同時，通過儲液箱中的清洗液通過導水管進入第一海綿可以方便使用者對鍵盤表面覆蓋的油污進行清洗，進而使鍵盤的清洗更加徹底；另外通過第二海綿可以在第一海綿對鍵盤進行清洗后，對殘留在鍵盤表面的清洗液進行擦拭，進而提高鍵盤表面的清潔度，通過USB接口可以對鋰電池進行充電，進而方便使用者對鍵盤進行多角度清洗。

LED警示燈 1174

 0

本實用新型涉及了特殊照明燈，具體公開了一種LED警示燈，包括基板、固定架、支持桿和頂部為傘狀的支持架,支持架的傘狀頂部上設有太陽能轉化板；固定架安裝在基板頂部，固定架上設有貫通兩端的通孔，支持桿安插在所述的通孔中，支持架旋轉套接在支持桿的頂部，支持架的底部與支持桿之間設有軸承；支持架的側面設有LED燈組，支持架的內部設有電機和磷酸鐵鋰電池組，支持架的內部底部設有轉向齒輪和光感控制器；固定架的頂部設有與轉向齒輪相咬合的輪齒槽組；電機與轉向齒輪軸向連接；太陽能轉化板和光感控制器均與磷酸鐵鋰電池組電連接，LED燈組和電機均與光感控制器電連接。

基于溫差發電的可自充電式紫外線消毒筷筒 1068

 0

本實用新型公開了一種基于溫差發電的可自充電式紫外線消毒筷筒，包括殼體，電動推桿，紫外線消毒燈，溫差發電模塊，升壓穩壓模塊，充電模塊，電量顯示模塊及控制按鍵，控制模塊，鋰電池，干電池盒，艙蓋；其特征在于；所述殼體為無頂中空結構，在殼體內設有若干隔板，將隔板分割為電器艙，溫差艙，消毒艙，瀝水艙；在電器艙內設置有升壓穩壓模塊、充電模塊、控制模塊、鋰電池、干電池盒；在溫差艙內安裝有溫差發電模塊，在溫差發電模塊的冷端周圍設有水冷帶；在沒有家用交流電源和充電式紫外線消毒筷筒電池續航能力低的情況下，可持續、高效、便捷、隨時隨地的使用，提升用戶的使用感，并具有安全、節能、環保、綠色、低碳、續航時間長等優點。
