全部
▼
熱搜：
787
0

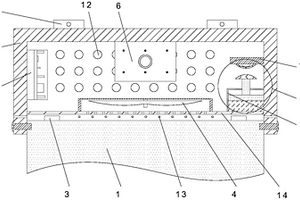

本實用新型涉及鋰電池配件技術領域，具體涉及一種鋰電保護電子開關，包括鋰電池和外殼，通過設有升降管，當鋰電池溫度升高時，使得升降管內部的膨脹溶液膨脹，進而使得第一電極片與第二電極片相接觸，使得散熱扇開啟，對鋰電池進行降溫，提高鋰電池的散熱性，提高鋰電池的使用時長，避免鋰電池升溫過快，且當鋰電池繼續升高時，使得壓力傳感器感應到壓力，使得單片機關閉電子開關，對供電線路進行切斷，避免鋰電池發生危險，提高鋰電池使用時的安全性，通過設有升降管，精確的對鋰電池的溫度變化進行監控，且對鋰電池的溫度變化做出散熱或斷電處理，提高本實用新型的實用性，且提高鋰電池使用的安全性和提高鋰電池的使用壽命。
1036
0

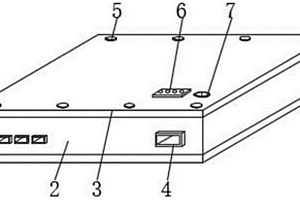

本實用新型公開了磷酸鐵鋰電池的安全保護結構，包括機體和防護蓋板，所述機體的內部設置有鋰電池組，所述機體的兩側內壁均固定連接有弧形防護墊，所述機體的內部且相對于鋰電池組的兩側設置有散熱鰭片，所述防護蓋板分別設置在機體的上下端面，所述防護蓋板的端面且相對于機體的內部固定連接有緩沖塊，所述緩沖塊的下端貫穿設置有緩沖槽，所述緩沖槽的內部上端設置有伸縮桿，所述伸縮桿設置有四組且等間距排列，所述伸縮桿的下端側面設置有彈簧，所述伸縮桿的下端固定連接有緩沖墊，所述緩沖墊的下端設置有降溫材料層。本實用新型中，可有效來形成對鋰電池的安全保護使用。
804
0

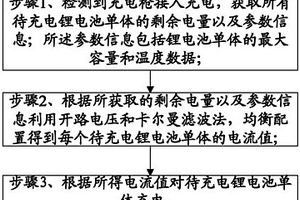

本發明涉及鋰電池領域，尤其涉及一種鋰電池單體電量的均衡方法及均衡電路。通過獲取所有待充電鋰電池單體的SOC剩余電量、最大容量以及溫度數據，通過剩余電量以及最大容量可以計算得到需要充電的電量，根據需要充電的電量配置需要的電流，再結合溫度數據進行均衡化，得到最終的電流值，由于該電流值已經進行過均衡化，因此能夠節約充電整個過程的時間，并且每個鋰電池單體采用獨立供電，鋰電池單體相互之間不受影響，只要插上充電機進行充電，該組鋰電池就被該均衡方法自動均衡；通過本發明提供的均衡方法能夠提高鋰電池單體的使用壽命。
本發明公開一種硫化物電解質包覆的鋰硅合金復合負極材料的制備方法，本發明方法將硅粉末和鋰金屬顆粒在氬氣氣氛高能球墨混合，再將球磨得到的鋰硅合金與硫化物電解質原料在溶劑中混合、反應，最后將混合物減壓、蒸餾、燒結后得到的復合電極利用磁控濺射設備將其濺射至固態硫化電解質上。電解質包覆的鋰硅合金復合負極能有效改善電解質和電極材料兩相界面間的離子傳輸的界面問題，提高鋰離子的傳輸效率、減少離子傳輸的阻力，從而提升復合電極材料的充放電比容量、庫倫效率以及循環性能。
1136
0
本發明公開了一種鈷酸鋰正極材料的制備方法，包括如下步驟：a)將包含鋰源、鈷前驅體、錳源及金屬鎳粉的原料均勻混合，得到一次混料，所述金屬鎳粉的D50為0.5μm?20μm；b)所述一次混料在600℃?800℃的第一溫度平臺下燒結5?10小時后，在1000℃?1100℃的第二溫度平臺下燒結5?10小時，得到鈷酸鋰的一次燒結塊料；c)將所述鈷酸鋰的一次燒結塊料經破碎和過篩后，將所述鈷酸鋰的一次燒結料經破碎和過篩后，得到鈷酸鋰材料；d)所述鈷酸鋰材料經包覆后得到鈷酸鋰正極材料。本發明的方法能夠制得穩定的Ni、Mn摻雜的層狀高電壓鈷酸鋰正極材料，Ni、Mn在鈷酸鋰晶體中摻雜均勻。
1081
0
本發明公開一種制備NiO包覆鈦酸鋰復合負極材料的方法，采用高溫固相合成，其步驟為：稱取碳酸鉀和二氧化鈦，將所稱材料放入室溫馬弗爐，升溫速度為5°/min，到預定溫度800℃后恒溫1?8小時；保溫預定時間后取出，在室溫下冷卻；再添加質量百分比為0.5?3%的納米NiO。本發明利用高溫固相法合成制備鈦酸鋰，高溫固相法具有反應時間短，工藝簡單，易實現工業化大規模生產及燃燒合成反應快速的主要優點，又能在較短的時間內能得到晶體完整的產物，適合于鈦酸鋰的批量化生產而且本發明采用氧化鎳對其進行包覆，提高了鈦酸鋰的充電比容量。
762
0
本發明公開一種鋰離子電池用改性硬炭負極材料的制備方法，包括有如下步驟：1)首先，向甲醛溶液或者乙醛溶液中加入苯酚、強堿，得到水溶性酚醛樹脂；2)將過硫酸銨加入上述步驟1)制備的水溶性酚醛樹脂，待完全溶解完后，加入等體積的植物油，混合均勻后倒入水熱反應釜中反應得到固態硬炭前驅體；3)在氮氣或惰性氣體的保護下，將步驟2)所得固態硬炭前驅體升溫加熱得到硬碳；4)將硬碳進行球磨或粉碎；5)在硬碳基體中加入碳源，混合均勻，保溫加熱得到鋰離子電池用改性硬炭負極材料。本發明的改性硬碳負極材料具有優異的電化學性能，具有優良的嵌鋰、脫鋰能力，首次放電比容量均在400mAh/g以上，最佳的實施方式中，首次放電比容量高達503mAh/g，首次充放電效率高達94.5％，適用于動力與儲能鋰離子電池。
768
0

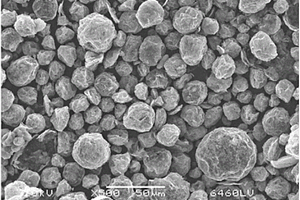

一種鎳鈷錳酸鋰正極材料的制備方法及匣缽，包括如下步驟：a)均勻混合包括鋰化合物和中位粒徑為2.5μm?5μm的鎳鈷錳前驅體的第一原料并裝于底部平鋪至少一層濾紙的匣缽中，經燒結、破碎后得到中位徑為5μm?7μm的大顆粒鎳鈷錳酸鋰材料；b)均勻混合包括鋰化合物和中位粒徑為2.5μm?5μm的鎳鈷錳前驅體的第二原料并裝于墊濾紙的匣缽中，經燒結、破碎后得到中位徑為3μm?5μm的小顆粒鎳鈷錳酸鋰材料；c)將所述大顆粒鎳鈷錳酸鋰材料與所述小顆粒鎳鈷錳酸鋰材料按摩爾比為1:1?9:1的比例混合，得到鎳鈷錳酸鋰正極材料。本發明的方法制得的鎳鈷錳酸鋰的Mg、Al雜質含量低，且匣缽的使用壽命明顯提高。
1194
0

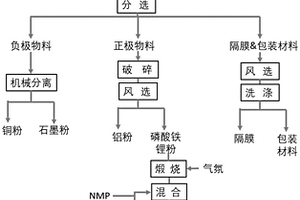

本發明公開了一種從廢舊電池中回收制備石墨烯基磷酸鐵鋰的方法，屬于磷酸鐵鋰電池技術領域，該方法從廢舊磷酸鐵鋰電池中分離回收正極片，從正極片中破碎風選回收磷酸鐵鋰，在磷酸鐵鋰中加入鋰源后得到磷酸鐵鋰粉料，磷酸鐵鋰粉料再與分散劑、石墨烯共混后燒結，制備得到石墨烯基磷酸鐵鋰材料。本發明提供的從廢舊電池中回收制備石墨烯基磷酸鐵鋰的方法，相較于傳統方法，能夠有效對廢舊電池進行回收利用，降低原料成本，降低環境壓力，且所得石墨烯基磷酸鐵鋰材料導電性好，倍率充放電性能優異。
974
0
本發明公開一種鋰離子電池用瀝青硬炭負極材料的制備方法，包括有如下步驟：1)將商用磺化瀝青與去離子水制成瀝青溶液，過濾掉未溶解的瀝青顆粒，得到澄清的水溶性瀝青溶液；2)將石墨微粉加入到步驟1)得到的瀝青溶液中；3)將步驟2)得到的石墨瀝青溶液進行噴霧造粒，得到粒徑為1?51μm的瀝青硬炭微球；4)將步驟3)所得瀝青硬炭微球升溫加熱烘干后得到鋰離子電池用瀝青硬炭負極材料。本發明采用的原料價格便宜，來源廣泛；在整個生產過程無需添加任何有機溶劑；瀝青硬炭粒徑分布可控；制備過程易于實現工業化生產。所制備的瀝青硬炭負極材料具有優良的嵌鋰、脫鋰能力，適用于動力鋰離子電池。
983
0

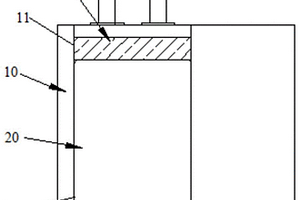

本發明公開一種軟包鋰離子電池及電解液膠囊、鋰離子電池的制備方法，所述軟包鋰離子電池包括電芯主體、電芯電解液、電解液膠囊、極耳，所述電芯電解液置于電芯主體中，所述極耳設在電芯主體上，于電芯主體上預留有膠囊空間，所述電解液膠囊內置于膠囊空間中，該電解液膠囊包括膠囊皮和阻燃防爆功能型電解液或常規功能型電解液，該阻燃防爆功能型電解液或常規功能型電解液密封于膠囊皮內。正常狀態下，電解液膠囊與電芯電解液通過軟膠囊皮隔離，當電池內部電解液保有量降低時，通過釋放電解液膠囊中的電解液，可以提升電池電解液保有量，極大提升電池的循環性能，可以實現軟包電池再生。
本申請提供一種Ti?Cr共摻雜的高壓尖晶石正極材料及其制備方法、鋰離子電池正極和鋰離子電池。Ti?Cr共摻雜的高壓尖晶石正極材料，其化學式為LiNi0.5?xMn1.5?yTixCryO4。其制備方法，包括：將包括鋰源、鎳源、錳源、鈦源、鉻源、溶劑和分散劑在內的原料混合得到漿料；將漿料干燥得到固體粉末，然后將固體粉末進行預燒結得到前驅體；將前驅體進行二次燒結得到Ti?Cr共摻雜的高壓尖晶石正極材料。本申請提供的Ti?Cr共摻雜的高壓尖晶石正極材料，通過Ti元素和Cr元素對Ni和Mn元素進行取代摻雜，增強了材料的結構強度，有效提升了材料在長時間循環過程中的穩定性。
966
0
本發明涉及新能源鋰電池中資源領域，特別涉及一種從鈷酸鋰電池中回收鋰和鈷的回收方法。本發明針對鈷酸鋰廢舊電池提供了簡便高效的回收方式，通過循環結晶的方式，提取了高純度硫酸鋰和硫酸鈷混合物。
910
0

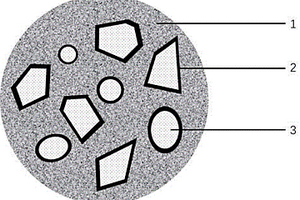

本發明公開一種鋰離子電池預鋰化硅碳多層復合負極材料及其制備方法，復合負極材料包括無定形碳基質、預鋰化氧化亞硅顆粒以及石墨烯材料；該石墨烯材料均勻地包覆在預鋰化氧化亞硅的外表面而形成復合顆粒，該復合顆粒均勻地分散在無定形碳基質中。本發明中氧化亞硅經預鋰化后大大提升了硅基負極材料的首效，而石墨烯材料的輕質高強、優良導電性極大地提高了復合材料的機械性能和導電性，無定形碳基質則起到了隔絕電解液、避免硅與電解液接觸產生大量不穩定SEI膜的作用，實驗表明，本發明制備的復合負極材料具有機械性能良好、導電性高、首次庫倫效率高且循環性能穩定的特點。
1116
0
本發明公開了一種鋰離子電池用鈦酸鋰石墨復合負極材料的制備方法，本發明通過采用簡便易行的機械混合，等靜壓融合，粉碎球化、高溫燒結等手段將鈦酸鋰分布在石墨構成的三維導電網絡中，可維持鈦酸鋰與石墨之間的優良電接觸。本發明制備方法簡便高效，成本低；由此得到的復合負極材料倍率性能和循環性能明顯提高，可用作鋰離子電池負極材料。
本發明提供一種納米磷酸鈦鋁鋰固態電解質及其制備方法、鋰離子電池和用電設備。納米磷酸鈦鋁鋰固態電解質的制備方法，包括：將包括鈦的化合物、有機溶劑、混合溶劑、鋰源化合物、鋁源化合物和磷源化合物在內的原料混合得到反應前驅液；將反應前驅液加熱反應得到沉淀物，然后將沉淀物加熱預分解、煅燒得到納米磷酸鈦鋁鋰固態電解質；混合溶劑包括乙二醇和水。納米磷酸鈦鋁鋰固態電解質，使用所述的制備方法制得。鋰離子電池，包括所述的納米磷酸鈦鋁鋰固態電解質。用電設備，包括所述的鋰離子電池。本申請提供的納米磷酸鈦鋁鋰固態電解質的制備方法，可大批量可控制備尺寸在20?100納米范圍內的納米磷酸鈦鋁鋰固態電解質。
943
0
鋰離子電池正極材料鈷酸鋰廢料中回收鈷鋰的方法，其步驟為：將廢鋰離子電池進行放電、拆解獲得廢正極片，廢正極片經焙燒、水溶解、過濾獲得廢鈷酸鋰；廢鈷酸鋰與硫酸鉀混合后球磨，球磨產物裝入吸收裝置；制酸尾氣先經過轉化后再通入吸收裝置，吸收裝置出來的符合排放標準的氣體排至大氣，吸收裝置中的混合物取出用水浸出，再向溶液中加入碳酸鉀溶液后過濾，濾渣中補充碳酸鋰后球磨、壓緊、焙燒，重新獲得電化學性能良好的鈷酸鋰正極材料。濾液經結晶處理后獲得硫酸鉀。
993
0

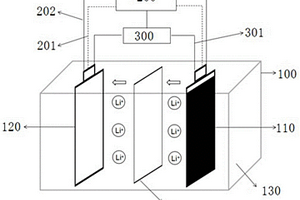

本發明提供一種鋰離子電池負極材料的補鋰方法及補鋰裝置，涉及鋰離子電池技術領域。該方法包括以下步驟：以廢舊鋰電池的電極材料或含鋰電解液為鋰源，通過電鍍法獲得鍍鋰金屬片；以鍍鋰金屬片為鋰源，與鋰電池負極材料、電解液以及隔離膜組成第一電解池，通過恒定電流充放電對所述鋰離子負極材料進行電化學補鋰。以廢舊的含鋰材料制備得到鍍鋰金屬片，節能環保，經濟效益高。該方法具有高效、經濟以及安全可靠的特點，通過該方法得到的負極材料可以提高首次庫倫效率、提升能量密度以及循環穩定性，可以為負極材料補鋰的研究提供新的思路，具有較好的潛在應用前景。
中冶有色為您提供最新的福建三明有色金屬加工技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月23日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年08月01日 ~ 03日
