福建三明有色金屬加工技術理論與應用

用靜電紡絲制備核殼結構鋰離子電池負極材料的方法 725

 0

本發明公開一種用靜電紡絲制備核殼結構鋰離子電池負極材料的方法，包括有以下步驟：（1）SiO_x納米材料的制備；（2）靜電紡絲制備：A、將SiO_x納米顆粒和聚甲基丙烯酸甲酯加入到N?N?二甲基甲酰胺和丙酮的到溶液中，磁力攪拌并超聲形成分散均一的溶液，作為核層溶液；將聚丙烯腈和石墨加入到N?N?二甲基甲酰胺溶液中，磁力攪拌并超聲形成分散均一的溶液，作為殼層溶液；B、將步驟A制備的核層溶液和殼層溶液分別注入到同軸靜電紡絲設備的兩個溶液通道，并調節靜電紡絲參數，經靜電紡絲后，得到核殼結構的原絲纖維材料；（3）碳化。通過采用本發明制備得到的負極材料具有更好的循環性能，電化學性能得到很大的提升。

制備銅銻摻雜的錫碳鋰離子負極材料的方法 947

 0

本發明公開一種制備銅銻摻雜的錫碳鋰離子負極材料的方法，包括有以下步驟：（1）二氧化錫的摻雜改性：稱取一定重量的二氧化錫、銅和銻按100：（5?20）：（5?20）的比例進行干法球磨混合0.5?1.5h；（2）二氧化錫改性產品與石墨的復合造粒；（3）二次包覆改性。本發明采用銅和銻對二氧化錫進行摻雜改性，降低了錫碳復合物的膨脹特性，提升了循環性能；采用等靜壓成型、焙燒和打散整形工藝進行二次造粒，時間短，工藝簡單，易實現工業化大規模生產；同時實現二氧化錫與石墨，石墨與石墨之間造粒的優點，又能實現對二氧化錫和石墨進行表面改性的功能；采用二次包覆可以明顯改善二次造粒過程中產生的表面缺陷，提升產品的首次效率和循環性能。

硬碳包覆軟碳被用作鋰離子電池負極材料的制備方法 913

 0

本發明公開一種硬碳包覆軟碳被用作鋰離子電池負極材料的制備方法，包括有以下步驟：1）軟碳材料的制備：將無煙煤產品置于粉碎機中粉碎后得到所需尺寸；將得到的無煙煤粉末在Ar氣體保護下進行高溫裂解后，得到樣品A；2）硬碳包覆軟碳材料的制備：向樹脂聚合物中依次添加硼酸和固化劑，攪拌均勻后將混合液固化粉碎后得到樣品B；將樣品A和樣品B以質量比A：B=100：（3?20）混合均勻后進行石墨化。本發明通過在無煙煤制備的軟碳材料表面包覆一層以樹脂聚合物為前驅體制備的硬碳材料(其中硬碳材料添加硼作為石墨化促進劑)后進行石墨化處理，可以有效地改善了材料的比表面積，有利于電解液和電子的擴散，從而提高材料的可逆容量。

氧化亞硅制備鋰離子電池負極材料的方法 834

 0

本發明公開一種氧化亞硅制備鋰離子電池負極材料的方法，包括有以下步驟：（1）氧化亞硅復合物的制備：1.1)稱取20g的SiO_x粉末，再用質量分數為10%的鹽酸浸泡攪拌1h，將樣品過濾后，用蒸餾水清洗至中性，放到鼓風干燥箱中烘干；1.2)將干燥好的SiO_x粉末粉碎并進行篩分，獲得納米SiO_x粉末；1.3)將10g納米SiO_x粉末分散到900mL的去離子水中，加入50ml的表面活性劑，再加入氨水調節pH值8后，將5g酚醛樹脂加入到反應器中，在溫度為30℃的條件持續攪拌反應6h；1.4)將攪拌好的混合溶液進行噴霧干燥；（2）熱處理包覆。通過采用本發明方法對氧化亞硅進行改進處理，使得制備出來的負極材料具有較高的首次庫倫效率，且具有較為穩定的循環性能。

壁掛式磷酸鐵鋰電池 1186

 0

本實用新型公開了壁掛式磷酸鐵鋰電池，包括殼體，所述殼體的一側設置有端蓋，所述端蓋的側壁下部設置有電量燈，所述電量燈的一側設置有報警運行燈，所述報警運行燈的一側設置有BMS開關，所述殼體的側壁設置有地址開關，所述地址開關的一側設置有上聯通信端口，所述上聯通信端口的一側設置有第一級聯通信端口，所述第一級聯通信端口的一側設置有第二級聯通信端口，所述第二級聯通信端口的一側設置有復位開關，所述殼體的側壁且在復位開關的一側設置有充放接口，所述殼體的內部設置有電池組，所述電池組的一側設置有BMS主控模塊。本實用新型中，安裝方便快捷，且外觀美觀，安全可靠、循環壽命和更換周期長，適用性廣。

低成本鋰電池用干燥系統 1165

 0

本實用新型公開一種低成本鋰電池用干燥系統，包括手套箱、空壓機、干燥氣循環風機，該手套箱內部具有封閉腔室，手套箱設有進倉口和出倉口打開封閉腔室；該空壓機相接于干燥氣補氣管道的一端，干燥氣補氣管道的另一端通入到封閉腔室內；該干燥氣循環風機相接于干燥氣循環管道上，干燥氣循環管道的首尾兩端均與封閉腔室相通；還包括無熱/微熱再生吸附器、活性炭干燥塔、分子篩干燥塔，所述無熱/微熱再生吸附器相接于干燥氣補氣管道上；所述活性炭干燥塔相接于干燥氣循環管道上；所述分子篩干燥塔相接于干燥氣循環管道上。本系統不但低功耗，而且低一次成本。

鋰電池隔膜厚度測試制樣裝置 1190

 0

本實用新型公開了鋰電池隔膜厚度測試制樣裝置，包括箱體，所述箱體的上表面固定連接有第一伸縮桿，所述第一伸縮桿的上表面固定連接有厚度測試儀，所述箱體上表面且位于第一伸縮桿的外側設置有第二伸縮桿，所述第二伸縮桿的輸出端固定連接有固定片，所述箱體的上表面設置有開孔。本實用新型，通過設計第一伸縮桿與第二伸縮桿，實現同時可以對多個隔膜的厚度進行檢測，若發現異常再進行檢測，達到提高檢測效率的目的，通過設計固定片與調節機構，實現在多個混檢的同時，可以對隔膜進行分組，滿足單個檢測的同時，增加裝置檢測的效率，通過設計開孔與針頭，實現可以利用該裝置對隔膜的固定，進行強度測試，增加裝置檢測的效率。

高純碳酸亞乙烯酯的制備方法及應用其的鋰電池電解液 786

 0

本發明涉及化工合成技術領域，具體的涉及一種高純碳酸亞乙烯酯的制備方法及應用其的鋰電池電解液，本發明包括混合脫氯、過濾分離、一次減壓脫溶、二次減壓蒸餾、結晶提純步驟制得高純碳酸亞乙烯酯，本發明的有益效果包括制備碳酸亞乙烯酯的方法所用設備簡單，操作簡單，反應條件溫和；另一方面本發明在制備碳酸亞乙烯酯的提純結晶步驟中，采用梯度降溫的方式進行重結晶，有助于減少析出的碳酸亞乙烯酯中包裹的雜質。

硅氧碳與氧化鋁復合的鋰離子電池負極材料制備方法 1081

 0

本發明公開一種硅氧碳與氧化鋁復合的鋰離子電池負極材料制備方法，包括有以下步驟：（1）氧化亞硅的預歧化處理以及與石墨混合：1.1）稱取一定量的SiO_x粉末，將其放置于坩堝中，在管式爐中加熱至1050℃，保溫3h；1.2）保溫結束后，待SiO_x自然冷卻到室溫取出，得到經過預歧化處理的SiO_x粉末；1.3）將處理好的SiO_x粉末與人造石墨以按一定的比例混合；（2）將制備好的SiO_x/C復合物與Al₂O₃進行復合。通過采用本發明方法對SiOx進行改性，除了石墨以外，其他的金屬氧化物Al₂O₃也可以作為包覆材料，而且Al₂O₃金屬氧化物有助于SiO_x在充放電過程中的SEI膜的形成與保護，大大提升了最終產物的循環性能，導電性更佳，首次效率也更高。

鋰離子電池改性微晶石墨負極材料制備方法 922

 0

本發明公開一種鋰離子電池改性微晶石墨負極材料制備方法，包括有如下步驟：1)整形粉碎：將天然微晶石墨加入到攪拌球磨機進行球磨1?4h，然后過濾干燥得到球磨后的石墨粉體；2)包覆：將步驟1)得到的石墨粉末與催化劑、瀝青混合后，抽真空在150?200℃下加熱攪拌0.5?1h；其真空度為500～2000Pa，攪拌速度為2500?3000rpm；3)石墨化：將包覆后的石墨粉末進行石墨化處理10?48h，炭化溫度為2800?3200度，得到改性微晶石墨負極材料。本方法使用石墨化將天然微晶石墨的純化，未涉及化學純化法中的有毒有害試劑，環保綠色；本方法包覆過程中加入催化劑，可以提升石墨化度，大幅度提高其容量，真空下包覆可以有效地對表面進行包裹，提升振實密度和降低比表面積，循環性能得到較大的提高。

制備錫碳鋰離子負極材料的方法 986

 0

本發明公開一種制備錫碳鋰離子負極材料的方法，包括有以下步驟：（1）二氧化錫的摻雜改性：稱取一定重量的納米二氧化錫和氧化亞銅按100：10?50的比例進行干法球磨混合1h；然后放置氣氛爐中進行碳熱還原；（2）二氧化錫改性產品與石墨的復合造粒；（3）二次包覆改性；本發明采用氧化亞銅對二氧化錫進行摻雜改性，降低了錫碳復合物的膨脹特性，提升了循環性能；采用模壓成型、焙燒和打散整形工藝進行二次造粒，時間短，工藝簡單，易實現工業化大規模生產；同時實現二氧化錫與石墨，石墨與石墨之間造粒的優點，又能實現對二氧化錫和石墨進行表面改性的功能；采用二次包覆可以明顯改善二次造粒過程中產生的表面缺陷，提升產品的首次效率和循環性能。

鋰離子電池隔膜孔隙率的測試方法 790

 0

本發明公開一種鋰離子電池隔膜孔隙率的測試方法，孔隙率由以下公式計算得出：孔隙率＝100％*[V0+(M4?M1?M2)/ρ液?V]/V0。其中，V0是隔膜的體積，M4是無氣泡隔膜、帶塞磨口試管和高滲透溶劑三者的質量之和；M1是隔膜質量；M2是帶塞磨口試管的質量，ρ液是高滲透溶劑的密度，V是帶塞磨口試管的管內容積，V0是隔膜的體積；該方法主要利用同一個帶塞磨口試管管口塞緊后管內容積基本固定，通過重量法，將測量誤差較大的體積轉換成容易測量誤差小的質量的原理，來實現隔膜孔隙率的快速測試和保證數據的準確性，測試時間短約30分鐘即可完成，具有測試速度快、測試成本低、運用范圍廣、測試誤差小的優點。

生產鋰電池用的NMP溶劑取量裝置 1045

 0

本實用新型公開了一種生產鋰電池用的NMP溶劑取量裝置，屬于NMP加工技術領域，包括儲存罐體、抽取泵和取量罐體，所述儲存罐體內設置有密封裝置，所述密封裝置包括蓋板和底板，所述蓋板下端面設置有密封板，所述底板上端面設置有環形封油槽，所述環形封油槽內設置有密封油，所述密封板插入環形封油槽形成油封，所述儲存罐體通過第一軟管連接抽取泵，所述抽取泵通過第二軟管連接取量罐體，所述蓋板和底板與第一軟管接觸處均設有密封圈，所述抽取泵包括泵本體、驅動電機和電控裝置，本實用新型具有密封性好，防止NMP溶劑取量時，揮發泄漏污染工作環境的優點。

石墨烯改性鋰離子電池負極材料的制備方法 696

 0

本發明公開一種石墨烯改性鋰離子電池負極材料的制備方法，包括有以下步驟：1）稱取一定量的SiO粉末，將其放入管式爐中，在真空條件下，在其加熱到1000℃保溫一段時間進行歧化反應；2）使用丙酮溶液對微米級的銅粉進行超聲處理一段時間，干燥處理后，將其與SiO粉末進行混合；3）將混合物放入高能球磨機中進行研磨；4）取出研磨后的前驅體物質，將其倒入坩堝中，然后將坩堝放進管式爐中，在氬氣氛圍下，進行升溫處理。通過采用本發明方法，制備得到的材料中石墨烯與銅顆粒都是具有良好的導電性能的材料，通過這兩種材料的添加提高其導電性能，也使材料的其他電化學性能有著很大的提升，同時也具有良好的可逆循環性能。

鋰離子負極高容量復合材料的制備方法 1010

 0

本發明公開一種鋰離子負極高容量復合材料的制備方法，包括有以下步驟：1）稱取一定量的SiO粉末，按照2:1比例與鋁粉進行混合，然后加入到質量為氧化亞硅的10倍的乙醇溶液中；2）在混合好的溶液中加入氧化亞硅的質量為2%?15%的瀝青粉末，然后將漿料放入高能球磨機中進行球磨；3）研磨結束后，對漿料進行干燥噴霧處理；4）收集經過干燥噴霧處理過的復合材料粉末，將其放進管式爐中加熱到進行高溫碳包覆處理。本發明采用碳材料進行復合的SiO材料，然后在復合材料中加入金屬鋁粉進行摻雜，改性后的SiO復合材料作為負極點擊其首次庫倫效率能夠達到80%以上，經過多次循環之后，復合材料的放電比容量仍能保持在850mAh/g以上，滿足使用的需要。

鋰電池硅碳復合材料及其制備方法 801

 0

本發明公開一種鋰電池硅碳復合材料的制備方法，包括有以下步驟：用惰性氣體將粗硅粉通過第一送粉器送入等離子噴涂系統中蒸發成硅蒸汽，并用惰性氣體將石墨通過第二送粉器送入冷卻釜，硅蒸汽進入冷卻釜冷凝或附著沉積在石墨上，形成納米硅粉與石墨混合物；接著，將納米硅粉與石墨混合物輸入CVD爐進行氣相沉積碳包覆，然后送入融合機中與粘結劑進行融合后通過輥道窯高溫碳化，即得到硅碳復合材料產品。本發明采用等離子噴涂系統對硅進行納米化有效抑制了材料的膨脹特性，提升了材料的循環性能。采用CVD包覆在納米硅和石墨表面形成導電碳層，經后期與粘結劑的機械融合并高溫碳化提升產品的首次效率和循環性能。

用于鋰電池隔膜涂覆的烘干裝置 1188

 0

本實用新型公開了用于鋰電池隔膜涂覆的烘干裝置，包括箱體，所述箱體的下端固定連接有電機，所述電機的輸出軸固定連接有轉動桿，所述轉動桿的上端固定連接有放置盤，所述箱體的內底壁固定連接有溫度傳感器，所述箱體的上端固定連接有吸風機，所述吸風機的一側固定連接有導風管，所述導風管的一側固定連接有熱風箱，所述熱風箱的內部固定連接有若干個加熱棒，所述熱風箱的下端固定連接有出風管，所述出風管的下端固定連接有總風管。本實用新型中，通過設置溫度傳感器，對箱體內部的溫度進行監控，通過控制器調節加熱棒，使得箱體內部的溫度處于設定的溫度范圍，不會出現溫度不穩定的情況，提高烘干的穩定性。

鋰離子電池用高性能石墨負極材料的制備方法 785

 0

本發明公開一種鋰離子電池用高性能石墨負極材料的制備方法，包括有如下步驟：1)收集正常石墨生產中的整形機、粉碎機中的石油焦微粉，將石油焦微粉、經過粉碎過的膨脹石墨粉末、中間相碳微球生球、粘結劑以質量比為1:0.01?0.3:0.7?1.5:0.1?0.2，放入混批機中進行混合0.5?3h，形成固相包覆混合物，混批機頻率30?50HZ；2)將步驟1)中得到的固相包覆混合物進行石墨化處理，得到鋰離子電池用高性能石墨負極材料。該方法簡單易行，除塵器中的微粉廢物再利用，節約成本，易于規?；I生產，得到的石墨負極材料能量密度高，吸液保液性能好，循環性能好，各向同性性能好、大倍率充放性能好、充放電過程中膨脹率低的特點。

采用移動轉向原理的鋰電池極板生產設備 1005

 0

本發明公開了一種采用移動轉向原理的鋰電池極板生產設備，其結構包括加工倉、進料口、電焊主機、防滑地腳、支撐架、電控柜、出料口，防滑地腳設有四個，且通過扣合方式安裝于支撐架底部四角，支撐架內部上端設有電焊主機，加工倉通過扣合方式安裝于支撐架頂部。本發明鋰電池極板通過進料口送入加工倉內，并由內置輸送帶緩速帶動，由電焊臺進行焊接后通過品檢組件進行虛焊、假焊的檢查，接觸破空機構后與擊打輪接觸產生壓力撞擊，從而能夠對部分位置的虛焊、假焊進行破碎處理，使工作人員能夠及時進行薄弱焊位的觀測，以便于產生返工處理，避免焊位不足的產品流入下道工序，降低了產品工序的NG品。

新型太陽能儲能鋰電池結構 862

 0

本實用新型公開了新型太陽能儲能鋰電池結構，包括殼體，所述殼體的下表面固定連接有底座，所述底座的兩側固定連接有接桿，所述接桿遠離殼體的一端固定連接有防護板，防護板的上表面通過活動軸活動連接有兩個軸桿，兩個所述軸桿的內側面固定連接有橫桿，所述橫桿的側表面纏繞連接有遮布，遮布的側表面纏繞連接有束帶，所述束帶的內部設置有魔術貼，所述防護板的前表面固定連接有掛鉤，殼體的上表面貫穿連接有防潮罐，所述防潮罐的側表面均勻分布有鏤空花紋，所述防潮罐的內部設置有漏網，潮罐的內部設置有出液口，且出液口位于漏網的下方。本實用新型，在使用的過程中通過所安裝的裝置能夠對鋰電池結構起到防護和防潮的作用。

基于預加工處理的鋰電池生產用進料裝置 1074

 0

本實用新型公開了一種基于預加工處理的鋰電池生產用進料裝置，涉及鋰電池生產技術領域。本實用新型包括儲料斗；儲料斗下方固定連通有除鐵機構；除鐵機構下方固定連通有三通排罩；三通排罩兩端分別設置有排料口和鐵屑排口；儲料斗內部固定安裝有第一驅動組件；第一驅動組件周側面固定連接有一組呈圓周陣列分布的分料板；三通排罩內部固定安裝有第二驅動組件。本實用新型通過除鐵機構的設計，能夠在石墨原料進料過程中有效對石墨原料中的鐵質顆粒進行去除，進而保證石墨顆粒使用時的無雜性，通過除鐵機構中電磁吸板的可轉動式設計和排布式設計，能夠有效提高該裝置單位空間內的電磁可吸附面積。

鋰離子電池負極材料用納米ZnO的制備方法 1189

 0

本發明公開了一種鋰離子電池負極材料用納米ZnO的制備方法，具體制備方法為將醋酸鋅放入帶有升溫程序的馬弗爐中，開啟馬弗爐，從室溫升到預定溫度500?800?℃，升溫速度為3?5°/min，在預定溫度500?800℃保溫2?10小時，然后取出，冷卻至室溫，得到鋰離子電池負極材料用納米ZnO。制備出ZnO具有優異的電化學循環穩定性，該鋰離子電池負極材料用納米ZnO的制備方法簡單，反應條件易于達到，適合大批量制備。

鋰電池用的石墨烯極片加工裝置 1034

 0

本發明提供鋰電池用的石墨烯極片加工裝置，涉及鋰電池技術領域，包括加工模具，所述加工模具的上側壁設置有支撐槽，所述支撐槽的內部活動連接有支撐架，所述加工模具的內部設置有負壓風機，所述負壓風機的上側設置有篩網；所述支撐架的上側壁設置有滑動槽，所述滑動槽的下側壁設置有若干配合槽，所述配合槽的內部滑動連接有滑動柱，所述滑動柱的上側壁固定連接有滑動架；所述滑動架的上側壁固定連接有限位凸，所述滑動架的一側設置有拿取槽。通過將加工模具以及支撐架之間相互分開，加工模具以及支撐架的分離以及安裝更加簡便，可以選擇與極片相配合的滑動架，負壓風機對極片吸附的效果更好，降低負壓風機的電能效果，提高吸附的穩定性。

具有多孔結構的高性能鋰離子電池負極材料制備方法 965

 0

本發明公開一種具有多孔結構的高性能鋰離子電池負極材料制備方法，包括有以下步驟：（1）硅化鎂熱解合成多孔硅p?Si/SiO_x；（2）制備P?Si/SiO_x?Ag復合材料；（3）CVD法制備P?Si/SiO_x?Ag/C復合材料：將上述步驟（2）所得P?Si/SiO_x?Ag復合材料放置在管式爐中，在Ar和C₂H₂的混合氣氛中以2?8℃/min的升溫速率加熱至550?750℃，保溫0.5?3h后冷卻至室溫。本發明以硅化鎂為原料通過一系列改性方法，制得孔隙內部含有Ag，表面有碳包覆的多孔硅材料p?Si/SiO_x?Ag/C，這樣既改善了材料的內部導電性，又緩和了材料的體積效應，從而獲得高性能的鋰離子電池負極材料，完全達到商業電池循環好、長壽命的要求。

鋰電池用微晶石墨烯基復合導電漿料及其制備方法 984

 0

本發明公開一種鋰電池用微晶石墨烯基復合導電漿料及其制備方法，本發明方法通過先利用超聲波輔助溶劑液相剝離制備微晶石墨烯，再利用超聲波輔助研磨分散制備石墨烯導電漿料，該制備方法能夠高產率得到高純度少層微晶石墨烯，實現了石墨烯的良好分散性和導電漿料的良好粘結性。該微晶石墨烯基復合導電漿料能實現以較少的添加量顯著降低鋰電池內阻，提高電池能量密度和倍率放電性能。本發明制備的微晶石墨烯基復合導電漿料均勻穩定不易分層，工藝流程簡單，制備成本低，易實現工業化連續生產。

鋰電池生產用電極漿料攪拌涂抹裝置 1122

 0

本實用新型公開了一種鋰電池生產用電極漿料攪拌涂抹裝置，涉及一種鋰電池生產裝置，包括底座，底座上方固定連接有箱體，箱體左壁中部下方開設有進口，所述箱體右壁中部下方開設有出口；所述箱體箱體后壁外側中部下方固定連接有第一電機支板，第一電機支板上方固定連接有驅動電機，驅動電機輸出端固定連接有轉盤，轉盤外側偏心處固定連接有滑動桿；所述箱體上壁中部右側固定連接有進料管，進料管上方固定連接有進料斗。刷料板將攪拌完畢后的電極漿料自動涂抹到集流體上，降低了工作人員的勞動強度，同時也使電極漿料涂抹的更加均勻，本裝置操作簡單，使用體驗感良好。

圓柱型鋰電池串聯短路實驗測試平臺 1037

 0

本實用新型公開了一種圓柱型鋰電池串聯短路實驗測試平臺，包括支撐座、測試臺、電線、放電測試儀、彈簧和連接頭，所述支撐座的上方固定設置有測試臺，且測試臺的表面和內部均設置有電線，并且電線上固定設置有放電測試儀和電池殼，所述測試臺的表面開設有滑槽，且滑槽的內部活動安裝有滑塊，并且滑塊的上方固定連接有擠壓塊，所述擠壓塊和相鄰擠壓塊之間固定連接有連接條，所述測試臺的表面固定設置有凸板，且凸板的前端固定連接有彈簧，并且彈簧和擠壓塊之間為固定連接，所述電池殼的左右兩側均開設有開口，且電池殼的內部放置有電池本體。該圓柱型鋰電池串聯短路實驗測試平臺方便快速取出電池，而且方便后續對電池進行整齊擺放工作。

高性能錫基鋰離子電池負極材料的制備方法 975

 0

本發明公開一種高性能錫基鋰離子電池負極材料的制備方法，包括有以下步驟：1）稱取一定的二氧化錫粉末溶解于去離子水中，然后放入行星球磨機中進行研磨5?8h，取出后干燥；2）按照一定的比例將二氧化錫粉末與硝酸鋁混合，在經過離心、洗滌、干燥后，將樣品加熱到500?600℃進行煅燒反應得到氧化鋁包覆二氧化錫的復合材料；3）將產物與有機碳源材料按比例混合后加熱，獲得SnO2/Al2O3/C三層結構的復合負極材料。通過利用本發明方法制備出的負極材料，通過在納米二氧化錫粉末的表面上裹上一層Al2O3后，在與有機碳材料進行復合，從而制備出相應的錫基負極材料，經過50次的充放電測試后，其可逆容量能達到463.7mAh/g以上，結構穩定，循環性能好，滿足使用的需要。

鋰離子電池負極材料用納米CuO的制備方法 878

 0

本發明公開了一種鋰離子電池負極材料用納米CuO的制備方法，具體制備方法為將一水醋酸銅放入帶有升溫程序的馬弗爐中，開啟馬弗爐，從室溫升到預定溫度500?800℃，升溫速度為3?5°/min，在預定溫度500?800℃保溫2?10小時，然后取出，冷卻至室溫，得到鋰離子電池負極材料用納米CuO。制備出CuO具有優異的電化學循環穩定性，該鋰離子電池負極材料用納米CuO的制備方法簡單，反應條件易于達到，適合大批量制備。

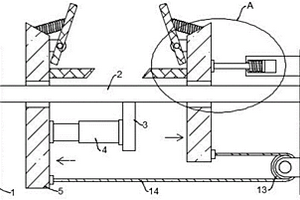

鋰電池生產用的固定設備 1117

 0

本實用新型公開了一種鋰電池生產用的固定設備，包括機體，機體上水平設置有導向臺，且導向臺一側下端焊接有支架，支架上固定設置有液壓缸，且液壓缸輸出端上固定連接有滑動套設于導向臺左端上的一級移動塊，機體連接導向臺右端的一側上水平焊接有套桿，且套桿中滑動套設有內桿，內桿上固定套設有與套桿相焊接的一級彈簧。本實用新型在機體水平設置導向臺上分別設置相對應的一級移動塊與二級移動塊，并利用位于機體上的滑輪設置連接一級移動塊與二級移動塊的鋼索；利用一級彈簧彈性支撐二級移動塊，并在一級移動塊與二級移動塊上利用二級彈簧彈性支撐可張合調整的夾板，使得可在一級移動塊與二級移動塊上對加工的鋰電池進行夾持固定。
