遼寧鞍山有色金屬化學分析技術理論與應用

鋁線中鋁的測定方法 963

 0

一種鋁線中鋁的測定方法，選擇10～15個鋁線樣品進行稀鹽酸處理9～10min，鹽酸與水比例為1：5；進行壓片處理，壓力為19～21N，保壓時間8～12s；選擇分析元素Fe、Si、Mn、Zn、Ti、Ni、Cr、V、Mg、Cu，通過平衡法計算出Al的含量；并選擇X射線熒光光譜儀分析條件；建立X射線熒光光譜儀工作曲線：選取3種標準樣品，以標準樣品中的元素強度和濃度值，通過最小二乘法建立待測元素強度和濃度之間的一次線性工作曲線；每一批次物料分析10～15個數據，以10～15個數據的平均值為最終結果。本發明可縮短分析周期，減輕員工勞動強度，提高對分析結果的控制能力和檢測能力，減少化學試劑使用量，減少廢液排放，降低分析成本。

火泥中三氧化二鉻的測定方法 782

 0

本發明涉及一種火泥中三氧化二鉻的測定方法，用堿融法將火泥中三氧化二鉻進行消解，隨之加入空白試驗，建立一定梯度的標準工作曲線，于電感耦合等離子體原子發射光譜儀測定火泥中三氧化二鉻含量的分析。本發明縮短分析周期；降低員工勞動強度；提高對分析結果的質量過程控制能力；拓展實驗室分析手段，提高檢測能力；降低化學試劑的使用量，減少廢液的排放，降低分析成本。

測定釩鈦球團礦中二氧化鈦、五氧化二釩含量的方法 1085

 0

本發明提供一種測定釩鈦球團礦中二氧化鈦、五氧化二釩含量的方法,將TiO2及V2O5含量不同的釩鈦球團礦配制成的系列標準試樣,在X射線熒光光譜儀上建立TiO2及V2O5的譜線強度和含量分析檢測標準工作曲線,根據標準工作曲線與實測釩鈦球團礦試樣中所測元素譜線強度對比結果,自動計算和顯示釩鈦球團礦中的TiO2和V2O5元素的含量。其方法簡單易行,便于掌握和操作,可一次測定多種元素含量,檢測時間僅需10min,檢測結果準確穩定,TiO2與V2O5X-熒光標準分析曲線的相關系數分別達到0.9998和0.9994,并可極大減少化學藥品對環境的污染。

含鎳生鐵中鎳鉻硅錳磷的測定方法 875

 0

一種含鎳生鐵中鎳鉻硅錳磷的測定方法，每批物料取5塊鐵樣，每塊鐵樣鉆取1點，鉆取的鐵屑經研磨后全部通過60～80目標準篩；向裝有0.5000g鐵屑試樣100ml容量瓶中依次加入10ml蒸餾水水，5ml濃硝酸(65％)，5ml濃鹽酸(37％)溶解試樣，過濾不溶碳化物，定容100ml；向標準系列溶液中加入純鐵基體0.4000g；利用電感耦合等離子體原子發射光譜法測定含鎳生鐵中Ni、Cr、Si、Mn、P元素含量的分析，選擇各元素的最優分析線；檢查各共存元素對分析線的光譜干擾，進行分析線中干擾線的校正。本發明可縮短分析周期，減輕勞動強度，提高分析結果的控制能力和檢測能力，降低化學試劑的使用量，減少廢液的排放，降低分析成本。

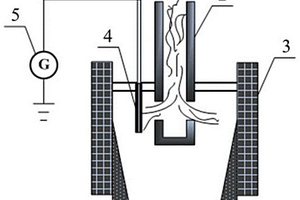

檢測連鑄結晶器內鋼水流速的方法 756

 0

一種檢測連鑄結晶器內鋼水流速的方法，1)在連鑄的生產過程中，將一種利用摩擦起電效應的測量傳感器插入結晶器中，傳感器與結晶器由絕緣材料隔開，且傳感器的輸出端采用帶絕緣的導線連接到靜電測量儀表，進行電信號的處理測試，并將處理測試后的信號送給計算機進行換算，得出相應的鋼水流動速度；2)傳感器的制作材料為回收利用的鋁碳質浸入式水口耐火材料，該材料具有良好的導電性和穩定的物理化學性能，將該材料切割成一定長度的長方體，在其一端開口并插入金屬導線，并在導線與開口的空隙中填滿石墨并夯實，而后將導線與傳感器的連接處用高溫水泥封好。本發明的有益效果是：1)操作簡單方便；2)制作成本低廉；3)測量快速準確。

密閉式退火爐漏點檢測方法 1235

 0

本發明涉及密閉式退火爐氣密性檢測領域，尤其涉及一種密閉式退火爐漏點檢測方法。向退火爐內通入氮氣，通過隔離法與控制濃度的雙重方案防止氨氣爆炸，利用氨氣遇揮發性酸放發生化學反應產生白煙來檢驗泄漏點。本發明用氨氣對退火爐進行氣密性檢查，可以準確、快速、直觀的查找到退火爐的漏點，確保退火爐的氣密性，解決了用空氣打壓檢漏時間長、漏點難排查的難題，保證了生產的順利進行，提高了帶鋼質量。

燒結用生石灰高溫反應特性的檢測方法 1329

 0

本發明公開了一種燒結用生石灰高溫反應特性的檢測方法，將待檢測的生石灰、Fe2O3試劑分別壓制成圓形小餅；將小餅試樣放在微型燒結爐中試樣座上，Fe2O3試劑小餅在下，生石灰小餅置于其上；升溫進行試驗；觀察試驗小餅；通過比較生石灰開始反應溫度的高低，來檢測該生石灰的高溫反應特性。本發明直接針對高堿度燒結礦的成礦機理，通過測定生石灰與化學試劑Fe2O3的開始反應溫度來檢測生石灰的高溫反應性能，能夠客觀、準確的反應生石灰在燒結過程中的高溫反應特性。

氣體濃度檢測裝置 1099

 0

本實用新型提供了一種氣體濃度檢測裝置，涉及氣體檢測技術領域，主要目的是用以解決現有技術中可測量氣體種類單一，測量精度低的問題，所述氣體濃度檢測裝置包括：信號發生器、鎖相放大器、至少一個激光器、光纖耦合器、氣室、探測器、數據采集卡、控制模塊、電化學傳感器模組，具體通過激光器輸出待檢測氣體吸收譜線波長的激光束，經過長光程氣室內的多次反射，經探測器接收，以及鎖相放大器解調出含有濃度信息的二次諧波信號，通過控制模塊對對含有濃度信息的二次諧波信號進行處理，計算出待檢測氣體的濃度。本實用新型主要用于多種氣體濃度的檢測。

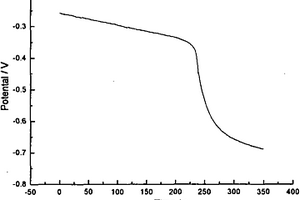

磷化膜質量的檢測方法 768

 0

本發明公開了一種磷化膜質量的檢測方法,先將經過磷化的樣板加工成表面積不小于1cm2的試片,采用三電極電化學測試系統,其中工作電極為待測試片、參比電極為甘汞電極、輔助電極為鉑絲網,電解液溶質濃度按照質量百分比為0.45%～0.55%的磷酸二氫鉀測試溶液,在室溫條件下進行開路電位與時間的關系曲線的測試,當曲線出現拐點后,記錄出現拐點的時間。當拐點出現的時間t≤300s時,磷化膜質量差;當拐點出現時間300s1000s時,磷化膜質量很好。

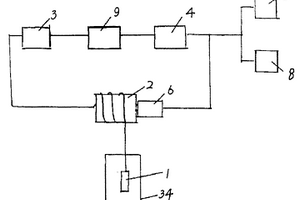

容器內液體斷層狀態自動檢測系統 773

 0

容器內液體斷層狀態自動檢測系統,包括角/線位移傳感器、檢測變換器、智能信息處理器、容器和多參數檢測傳感器。多參數檢測傳感器設置在裝有待測液態內,其信號傳輸線繞在角/線位移轉換器上后引接到檢測變換器上,檢測變換器接智能信息處理器,其輸出端分別接驅動器控制端和檢測顯示器,驅動器通過聯軸器與角/線位移轉換器聯結。本發明可實現對一種或多種狀態進行綜合或單一檢測,快速而精確檢測出所需要觀測的物理、化學和生化量等液體狀態參數。

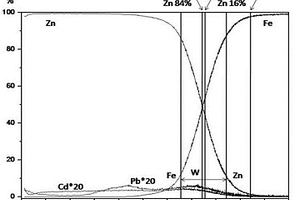

快速檢測鍍鋅鋼板鍍層中鉛、鎘含量的方法 1435

 0

本發明提供了一種快速檢測鍍鋅鋼板鍍層中鉛、鎘含量的方法，首先根據標準樣品建立包含Pb、Cd元素在內各元素的校準工作曲線；通過校準工作曲線分析被測鍍鋅樣品，測量得到每一層Fe、Zn、Pb、Cd元素成分隨鍍層厚度變化的關系曲線，定義鍍層深度和被測元素Pb、Cd質量積分深度，得到Pb、Cd元素鍍層深度的積分質量；在鍍層深度對元素質量分數以時間或鍍層厚度進行積分處理，把時間的函數轉化為深度的函數，通過加和所有元素的鍍層質量，將Pb、Cd每個元素的鍍層質量除以總的鍍層質量得到Pb、Cd元素在鍍層中的平均質量分數。本發明無需將鍍鋅鋼板鍍層經化學方法剝離或溶解，即可快速測得鍍層中Pb、Cd元素的含量。

粉類糧食含砂量檢測儀器 951

 0

本發明公開了一種粉類糧食含砂量檢測儀器，包括樣品分離系統、樣品成像系統和成像分析系統，樣品分離系統包括上蓋，上蓋一側設有樣品分離器，樣品分離器一側安裝有定時器，定時器一側設有運動模式選擇按鈕，樣品成像系統包括分離后樣品圖像拾取裝置，分離后樣品圖像拾取裝置安裝在上蓋另一側，成像分析系統設置在儀器主體一側。本發明與現有技術相比的優點在于：結構簡單精巧，避免化學試劑對人體的損害和對大氣的污染，實用性強，無易損件，使用壽命長，對糧食含砂量檢測數據準確。

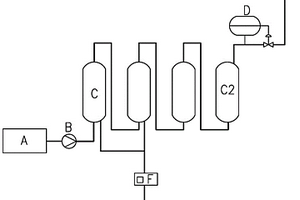

燒結煙氣中Cr含量檢測系統及方法 851

 0

本發明涉及燒結煙氣中Cr含量檢測技術領域，尤其涉及一種燒結煙氣中Cr含量檢測系統及方法。包括煤氣入口、抽氣泵、吸收器、流量表、煤氣出口、液體體積測量儀與液體成分分析設備：所述吸收器為一臺或多臺串聯，燒結煙氣管道與煤氣入口相連，煤氣入口、抽氣泵、吸收器、流量表與煤氣出口通過輸送管依次相連；液體體積測量儀通過輸送管與吸收器相連，液體體積測量儀通過輸送管與液體成分分析設備相連。解決了現有方法測試結果準確度低、操作復雜、耗時長、成本高等問題，解決了常規化學法測定煙氣成分時，由于吸收裝置吸收不完全所導致的檢測結果不準確的問題。

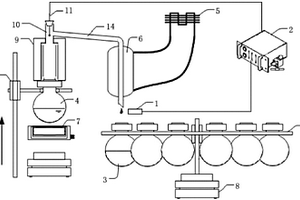

自動餾滴激光檢測定量分離裝置 722

 0

本實用新型涉及煤焦油組份含量檢測分析領域，特別涉及一種自動餾滴激光檢測定量分離裝置，包括蒸餾瓶、冷凝管、冷凝套、升降托架、分餾柱、集液瓶和加熱爐，其特征在于，在冷凝管出口與集液瓶入口之間設有激光檢測裝置，溫度傳感器位于分餾柱與冷凝管的結合處，激光檢測裝置、溫度傳感器分別和嵌入式計算機控制系統相連接，旋轉托架托持集液瓶位于電子天平上。與現有技術相比，本實用新型的有益效果是：1）對液滴密度的計數，精度高、數據穩定，重復性好，工作效率高。2）實現餾滴分析過程中的自動分析和自動靈活分組，蒸餾過程智能化。3）有效消除了手動測量誤差，降低了勞動強度，避免了有毒化學物質對人身健康造成的危害，保證環境安全。

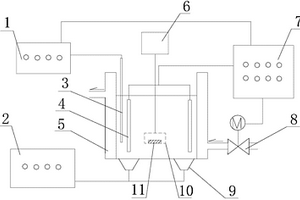

用于鎂及鎂合金工件化學鍍鎳的反應裝置 813

 0

本實用新型涉及一種用于鎂及鎂合金工件化學鍍鎳的反應裝置，包括溫度控制儀、超聲波發生器、測溫探頭、電加熱體、循環冷卻水套、電動攪拌器、自動恒溫控制面板、壓電陶瓷換能器、圓筒狀容器，溫度控制儀與伸入到容器內的測溫探頭相連接，超聲波發生器與壓電陶瓷換能器相連接，壓電陶瓷換能器設置在容器底部，容器外部設有循環冷卻水套，電加熱體固定在容器內部，電動攪拌器的攪拌部固定有工件；所述的循環冷卻水套連接有帶電磁閥的冷卻水管。優點是：設備簡單，采用電加熱體、循環冷卻水套控制容器內鍍液溫度，在由超聲波發生器創造的超聲波環境下，通過電動攪拌器帶動工件旋轉達到超聲活化與制備均勻鍍層的目的。

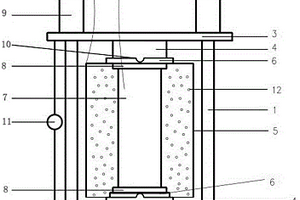

鋼構件在荷載與電化學腐蝕耦合作用下的軸壓裝置 822

 0

本實用新型涉及一種鋼構件在荷載與電化學腐蝕耦合作用下的軸壓裝置，屬于結構工程領域，包括承載板、拉桿、腐蝕槽、荷載傳感器；鋼管砼軸壓構件置于腐蝕槽中，在鋼管砼軸壓構件的兩端設置絕緣層，絕緣層的外側設置鋼制墊塊，鋼制墊塊和鋼管砼軸壓構件之間設置圓鋼球鉸，鋼制墊塊的外側設置承載板，拉桿的下端穿過承載板并通過螺母固定，拉桿的上端穿過承載板和荷載傳感器并通過螺母固定，兩塊承載板之間設置機械式千分表，通過荷載傳感器和機械式千分表對鋼管砼軸壓構件長期荷載作用和電化學腐蝕作用進行測量。本實用新型優點：更容易實現集中受力；通過改變腐蝕槽的形狀可以加大構件在腐蝕溶液里的有效面積，避免局部浸泡不到位影響腐蝕效果。

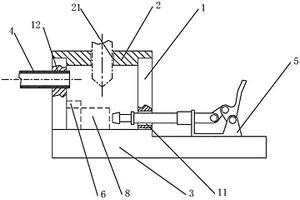

超低碳鋼化學成分取樣裝置 1182

 0

本實用新型涉及實驗室制取金屬化學成分技術領域，特別涉及一種超低碳鋼化學成分取樣裝置。包括盒體、盒蓋、底座、氣體通入管與推拉式快速夾具；所述盒體固接在底座上，盒蓋蓋在盒體上，底座固定在鉆床的床體上；所述盒體側面設有固定孔與氣體通入管孔，盒蓋設有與鉆頭適配的鉆頭孔，氣體通入管由氣體通入管孔插入盒體內，由氣體通入管向盒體內通入氮氣，推拉式快速夾具固定在底座上，推拉式快速夾具頭部由固定孔伸入盒體內，鉆床的鉆頭由鉆頭孔伸入盒體內。在對超低碳鋼進行取樣時，防止鉆下的粉末直接與空氣及其它物質接觸，防止二次污染，提高檢驗數據準確性。

陶瓷元件局部表面化學鍍NiP-Cu電極制造工藝 1009

 0

本發明涉及一種陶瓷元件局部表面化學鍍NiP-Cu電極的制造工藝，特別涉及一種用賤金屬銅或鎳用化學沉積法制造電極的工藝。該工藝包括陶瓷元件制備、清洗干燥、粗化、印刷、活化、浸泡、預鍍、鍍銅、脫水干燥、熱處理、焊接、測試等步驟。本發明的優點是該工藝陶瓷元件的表面賤金屬層的附著力高、性能好，易焊接；局部進行化學鍍，工藝簡單，也免去了以往全電極化學鍍工藝的粘、磨、散工藝；節省了原材料，降低了成本，成本降低為原來的五分之一；完善了鍍液的配方，可實現陶瓷元件局部表面化學鍍的批量生產。本發明適用于所有陶瓷元件的電極制造。

鋼液爐外化學加熱用無鋁發熱劑及制備方法 1067

 0

本發明公開一種鋼液爐外化學加熱用無鋁發熱劑，其成分按質量百分比含量：Si：40％～50％，CaO：20％～30％，C：10％～20％，余量為Fe及雜質，方法為：將所用原料按比例配比，混勻后粉碎至2mm以下的顆粒，加入原料質量百分比為1％～3％水玻璃粘結劑，攪拌均勻后在壓球機上壓制成小球，采用干燥箱進行干燥處理，處理溫度100～300℃、處理時間以保證H2O的質量百分比含量≤0.1％為準；最后采用冷振篩進行篩分，直徑10～30mm，對篩分后的無鋁發熱劑小球進行檢驗，合格后包裝成袋。本發明優點為所采用的原料均無鋁的冶金廢料及廉價原料，生產成本較低，并可避免由于發熱劑中含鋁帶來的諸多不利影響。

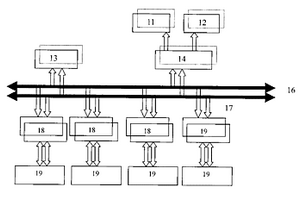

燒結廠按化學成分配料自動控制系統 821

 0

本發明涉及燒結自動配料系統,特別是一種燒結廠按化學成分配料自動控制系統,包括基礎自動化級L1和過程自動化級L2構成二級控制系統網絡,數據網絡通訊,參數的采集和處理裝置,配比設定程序及其控制計算模型組成,自動化級由標準雙環以太網,人機接口/編程器、PC服務器、PLC的中央處理器,工程師工作站、遠程輸入-輸出站組成,控制計算模型包括干配比計算模型、干配比的合理性檢查模型、混合料濕配比計算模型、混合料濕配比計算模型。通過專門的模型自動計算出參與配料的各種原料的配比,自動設定和修正各料種控制系統的設定值。系統的數據庫不斷跟蹤原料中心計算機傳來的原料化學成分的數據,一旦發生變化,及時對設定值進行修正。

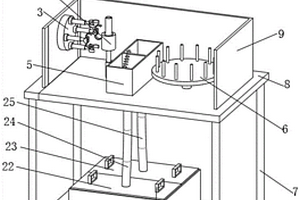

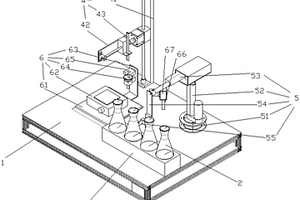

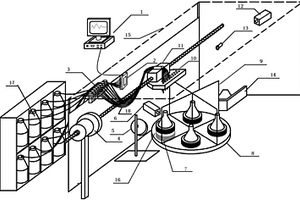

自動化學滴定裝置 784

 0

本實用新型公開了一種自動化學滴定裝置，包括底座、錐形瓶、錐形瓶放置座、滴定裝置、抓起裝置以及檢測裝置，錐形瓶放置于錐形瓶放置座上，抓起裝置包括旋轉云臺、固定于旋轉云臺上的舉升裝置、橫向固定于舉升裝置頂端頂升桿上的橫向推進裝置、固定于橫向推進裝置前端推進桿上的連接臂以及固定于連接臂上的機械手，檢測裝置包括天平、位于天平上部的磁力攪拌器、通過設置于天平側面的漏斗支架固定于磁力攪拌器上部的漏斗、光電開關以及通過攝像頭，滴定裝置包括縱梁、橫向力臂以及滴定導向管，本實用新型提高滴定控制精度，提高實驗效率，全程可實現自動化控制。

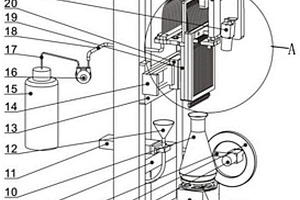

化驗室用檢測多種元素實現全自動滴定檢測裝置 861

 0

一種化驗室用檢測多種元素實現全自動滴定檢測裝置，包括儲液機構、液管橫移機構、廢液回收機構、滴定工位、液管，還包括送液機構，送液機構包括鋼管排板、下探氣缸、不銹鋼管，多個不銹鋼管橫向排列鑲嵌在鋼管排板中，不銹鋼管能夠沿鋼管排板上下移動，液管插入在不銹鋼管中并能夠隨著不銹鋼管上下移動，液管連接所述儲液機構，下探氣缸驅動不銹鋼管上下移動，不銹鋼管通過磁吸力與鋼管排板吸附定位，鋼管排板安裝在液管橫移機構上。本實用新型的自動滴定裝置，用于多種元素全自動化學滴定檢測儀器中，實現全自動多種儲液自動選擇某一試劑、自動取液、自動滴定，代替人工操作，實現一機多元素全自動滴定檢測。

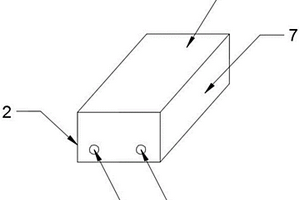

用于藥物化學實驗的可移式廢液儲存裝置及使用方法 1184

 0

本發明公開了一種用于藥物化學實驗的可移式廢液儲存裝置及使用方法，包括底部板，所述主體箱的正面設置有控制器，所述主體箱的左側內壁設置有夾持裝置，所述頂部板的頂部設置有定位裝置、收集裝置與加熱放置裝置，本發明涉及化學廢液收集技術領域；該用于藥物化學實驗的可移式廢液儲存裝置及使用方法，通過萬向輪可實現裝置自由移動，將裝有廢液的試管通過插入筒插入主體箱內部，插入時第二液壓桿向上移動，試管被插入到定位筒內部，試管插入內部時將卡塊向外側擠壓，插入完全后通過卡塊對試管進行固定，通過卡塊內側的距離檢測儀測量試管的直徑，通過第二液壓桿將定位筒歸位，從而完成試管的定位與檢測。

基于圖像顏色信息提取的工業化學智能滴定方法及系統 829

 0

本發明提供一種基于圖像顏色信息提取的工業化學智能滴定方法及系統，能夠智能的判斷滴定終點，提高滴定效率。所述的方法包括建立規則庫、在線檢測、規則庫更新的方法，得到慢滴點S等相關參數，對慢滴點進行擬合得到慢滴點曲線f(V)，進而得到慢滴點預測滴定量，從而準確判斷出滴定終點。所述的系統包括化學滴定智能處理單元、滴定機構、圖像采集單元；所述的滴定機構包括監控裝置、遮光板、嵌入式控制器、上料裝置、滴定裝置和攪拌裝置。本套工業化學智能滴定系統及方法對樣品進行檢測時，與人工滴定的方式進行樣品濃度檢測相比，檢測效率更高、檢測精度更高，不僅提高了滴定效率和檢測精度，而且客觀準確的反應了化學滴定結果。

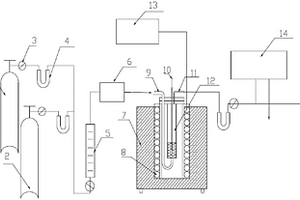

鐵焦熱態性能的檢測方法及檢測裝置 948

 0

本發明公開一種鐵焦熱態性能的檢測方法及檢測裝置，取鐵焦試樣200~400士5g，粒度21～25mm，在升溫制度下測量鐵焦熱態性能，用化學分析法分析反應前后試樣中碳含量的變化率，并以其作為鐵焦的反應性指標，同時采用氣體分析儀測量反應過程中CO2和CO濃度的變化來確定鐵焦開始反應溫度及最大反應速率溫度。檢測裝置，包括電爐，電爐中的硅碳棒與精密溫度控制儀連通，高溫合金鋼反應器插入電爐中，控溫熱電偶置入鐵焦試樣層中，進氣管依次與流量調節器、流量計連通，電爐升溫和恒溫制度由精密溫度控制儀控制，反應過程中氣體檢測和與數據處理由氣體監測與數據處理系統處理。

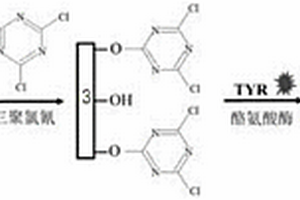

酪氨酸酶電化學生物傳感器及其制備、應用方法 1021

 0

本發明涉及一種酪氨酸酶電化學生物傳感器及其制備、應用方法，所述酪氨酸酶電化學生物傳感器包括對電極、參比電極和工作電極；所述工作電極下述三種電極中的一種：1)表面修飾酪氨酸酶/三聚氯氰/氧化石墨烯的玻碳電極；2)表面修飾酪氨酸酶/三聚氯氰/3?氨丙基三乙氧基的玻碳電極；3)表面修飾酪氨酸酶/三聚氯氰的碳氈電極。本發明所述酪氨酸酶電化學生物傳感器具有選擇性好、催化活性高、反應速度快、檢測范圍寬、檢測下限低、操作穩定性及儲存穩定性好等優點，可用于對多種酚類化合物進行定量分析；其制備方法簡單、成本低廉、適用于在線檢測，易于應用在實際工業及環境檢測。

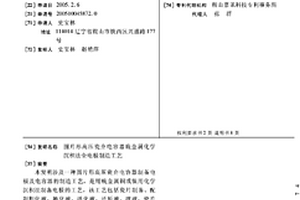

圓片形高壓瓷介電容器賤金屬化學沉積法全電極制造工藝 898

 0

本發明涉及一種圓片形高壓瓷介電容器制備電極及電容器的制造工藝,是用賤金屬銅或鎳用化學沉積法制備電極的工藝,該工藝包括瓷片制備、配制粗化液、敏化液、活化液、還原液、渡液,瓷片經活化、還原、鍍銅或鍍鎳、擺片、粘片、磨片、散片、選片等過程,再經檢驗合格、包裝入庫。本發明的優點是采用銅或鎳作為電極來替代銀或其它貴重金屬作電極,使成本大大降低,而且銅或鎳電極需經磨邊,即磨去陶瓷介質端面上的電極,無需留邊即可制成全對稱滿電極,有效消除電致應變對瓷體邊緣的破壞,避免了電極邊緣電壓擊穿現象,最大限度地提高抗電強度,降低介質損耗,有效防止飛弧、電暈。

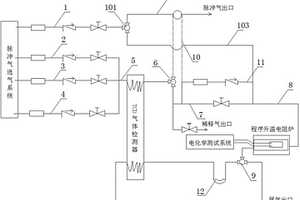

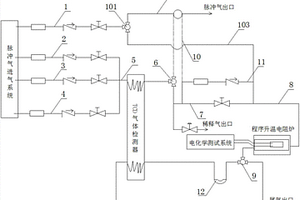

實現化學吸附量和化學吸附電信號同時定量表征的裝置 1079

 0

本實用新型公開了一種能夠實現化學吸附量和化學吸附電信號同時定量表征的裝置，包括氣體配氣系統、脈沖氣進氣系統、程序升溫電阻爐、電化學測試系統和TCD氣體檢測器；其中氣體配氣系統由四路氣體組成，使得本裝置可以通過改變三通閥和開關閥的狀態來可實現不同的功能，從而實現化學吸附量和化學吸附電信號的同時定量表征。本實用新型提供的裝置優于傳統化學吸附儀僅通過吸附量變化來表征化學吸附行為；還可以通過氣體化學吸附過程所引起的表面電信號變化來捕捉化學吸附中的重要信息。

實現化學吸附量和化學吸附電信號同時定量表征的裝置、方法 1114

 0

本發明公開了一種能夠實現化學吸附量和化學吸附電信號同時定量表征的裝置及其方法，包括氣體配氣系統、脈沖氣進氣系統、程序升溫電阻爐、電化學測試系統和TCD氣體檢測器；其中氣體配氣系統由四路氣體組成，使得本裝置可以通過改變三通閥和開關閥的狀態來可實現不同的功能，從而實現化學吸附量和化學吸附電信號的同時定量表征。本發明提供的裝置優于傳統化學吸附儀僅通過吸附量變化來表征化學吸附行為；還可以通過氣體化學吸附過程所引起的表面電信號變化來捕捉化學吸附中的重要信息。

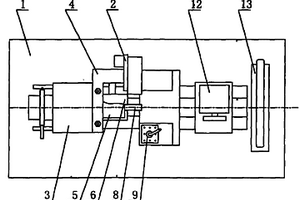

金屬中氣體分析用試樣制樣機 764

 0

本實用新型屬于化學分析技術領域,特別是一種金屬中氣體分析用試樣制樣機。該制樣機包括裝在機座上的臺面板,裝在此臺面板上的主傳動箱、工件冷卻裝置、防水罩、卡盤、車刀架、縱拖板、橫拖板,其特征在于在所述的主傳動箱上設有一個拐角形支撐架,該支撐架上裝有可擺動的拋磨裝置,在所述的臺面板上右部設有一臺砂輪機,在臺板面的右端設有一個試樣剪切裝置。拋磨材料可采用碳化硅砂帶或碳化硅研磨塊或鋼銼。制作工序包括車削、拋磨、剪切、去毛刺,這種金屬中氣體分析用試樣機集車削、拋磨、剪切功能于一體,設計精巧,結構簡單,制樣成本低,工序安排合理,操作簡單快速,制樣時間從30分鐘縮短到3分鐘。
