湖北潛江有色金屬礦山技術理論與應用

雙齒頂楔形齒 839

 0

本實用新型涉及一種用于石油、天然氣和地質鉆井牙輪鉆頭以及礦山開采釬頭等工具上的硬質合金切削齒,具體地涉及一種雙齒頂結構的楔形齒。它具有一柱形的齒體,齒體上部設有齒冠,其不同之處在于所述的齒冠由前后兩對其齒頂與齒體軸線左右偏離錯開的楔面構成。本實用新型用于以刮切為主的單牙輪鉆頭上時,由于齒截面寬度的增加,可使牙輪切削的切槽寬度相應增大,刮切面積和破巖體積也都隨之增加,因此既保留了楔形齒容易吃入地層的特點,又提高了牙輪鉆頭的鉆進速率。在鉆頭所加鉆壓較低或巖石硬度較高等鉆井條件致使牙齒切深相對齒冠高度較小的情況下,本實用新型的上述效果更為明顯。

防空蝕噴嘴 829

 0

本實用新型提供了一種防空蝕噴嘴。其主要特征是噴嘴向噴嘴座入口(3)方向加長了10—30毫米,使噴嘴座入口邊緣與噴嘴入口邊緣平齊,噴嘴流道結構采用勻變速曲線結構或橢圓曲線結構。噴嘴還可向噴嘴出口(13)方向加長30—100毫米,形成防空蝕加長噴嘴。該噴嘴用于石油及地質鉆井用牙輪鉆頭,能適應鉆井上采用的組合噴嘴強化噴射鉆井的情況,避免或減少鉆頭噴嘴座發生空蝕破壞,達到提高鉆頭的使用壽命,降低鉆井成本的目的。

牙輪鉆頭 814

 0

一種用于石油、地質鉆井的牙輪鉆頭。它是在已有的主要由牙輪、牙掌組成的軸承密封式牙輪鉆頭中,采用截面形狀為X形的密封圈作為軸承密封元件。這種X形密封圈的外徑面和內徑面上都分別有一對密封凸緣,形成雙密封結構。每對凸緣之間有一凹槽,用來存放潤滑脂潤滑密封面、減小摩擦生熱。這種牙輪鉆頭的密封結構簡單可靠,并能適用于較高的轉速。

牙輪鉆頭的鎖緊機構 1137

 0

本實用新型屬于石油,地質部門鉆井用鉆頭軸承鎖緊結構。本實用新型的特點是采用卡簧小軸鎖緊結構,其目的是增加主要承載的大軸面積50%,能明顯地增加軸承的壽命,從而提高鉆井效率。

表面覆有陶瓷涂層的牙輪 1039

 0

本實用新型涉及一種用于石油、地質等鉆探領域的牙輪鉆頭,尤其涉及一種表面覆有陶瓷涂層的牙輪。它包括有一鋼制的牙輪基體,其不同之處在于在鋼制牙輪基體的外表涂覆有一層陶瓷涂層。所述的陶瓷涂層由柔性陶瓷涂料噴涂或刷涂而成,厚度為0.1—0.2mm。本實用新型可使牙輪的耐磨抗蝕性能得到進一步的增強,以適應現代鉆井技術的需要。

鉆井安全監控及自動送鉆裝置 955

 0

本實用新型提供了一種適用于石油及地質勘探鉆機的事故預防及自動送鉆的智能控制新裝置。該裝置的特點是:采用單片計算機控制,在原鉆機氣路中增加少量控制閥件,即可實現對起、下鉆遇阻、遇卡、溜鉆、頓鉆、超鉆壓、欠鉆壓、游車碰天車等七種因人工操作失誤造成的事故進行可靠、及時的預防控制和報警、自動送鉆、顯示記錄參數等功能。

滾動軸承牙輪鉆頭 1013

 0

本實用新型涉及一種石油及地質鉆探領域使用的滾動軸承牙輪鉆頭,尤其涉及一種適于較高轉速較高鉆壓條件下使用的滾動軸承牙輪鉆頭。包括有牙掌、牙輪,在牙輪與牙掌相接合處設有滾動軸承,在所述滾動軸承的各滾動摩擦件的任意一個或多個表面滲覆有金屬氮化物強化層。在金屬氮化物強化層上還滲覆金屬硫化物層,或者滲覆金屬硫化物與金屬氧化物復合層。本實用新型的有益效果在于通過在牙輪鉆頭滾動軸承部位表面滲覆金屬氮化物強化層來抵抗滾動摩擦件表層及亞表層發生的疲勞磨損。在金屬氮化物強化層表面再形成有金屬硫化物層或金屬硫化物與金屬氧化物復合層將使滾動軸承的各表面具有更好的抗咬合性能和耐疲勞性能,使得滾動軸承的承載能力得到有效地提高。

低噴嘴座牙輪鉆頭 1225

 0

本實用新型提供了一種石油、地質部門鉆井用低 噴嘴座牙輪鉆頭。其特征是在原鉆頭上增加一個或多個直型或 “<”型低噴嘴座。該鉆頭噴嘴出口與井底的距離近、井底漫 流大, 巖屑清洗和水力輔助破巖效果好, 可以提高鉆頭的機械鉆 速, 降低鉆井成本, 具有實用性強, 工藝簡單、成本低等特點。

用于牙輪鉆頭的一種牙齒 1071

 0

本實用新型提供了一種石油與天然氣、地質鉆井牙輪鉆頭用的牙齒,其特點是牙齒頂部帶有前勺形工作面(2)和后圓柱形或圓錐形凸面(3),牙齒的前勺形工作面與齒身圓柱面(1)及后凸面交叉形成彎曲的加強筋。這種結構一方面增加了勺形齒的強度,另一方面齒吃入地層時與地層是點接觸,提高了齒吃入地層特別是硬地層的能力。同時由于齒在結構上強度增加了,在齒材上可以采用更耐磨的硬質合金牌號,從而延長了齒的壽命。

表面覆有合金涂層的牙輪 1255

 0

本實用新型涉及一種用于石油、地質等鉆探領域的牙輪鉆頭,尤其涉及一種表面覆有合金涂層的牙輪。它包括有一鋼制的牙輪基體,其不同之處在于在鋼制牙輪基體的外表面噴涂碳化鎢合金涂層。鋼制牙輪基體表面可先滲有滲碳淬火層,碳化鎢合金涂層的厚度為0.1—0.5mm。本實用新型可在牙輪外表面形成一致密保護層,表面硬度HRC≥76,能有效地增強牙輪表面硬度和耐沖蝕能力。

微型電極的密封構件及其安裝方法 953

 0

本發明公開了一種微型電極的密封構件及其安裝方法，所述微型電極的密封構件包括基體、絕緣套、電極以及密封圈，所述基體上開設有第一通孔，且在第一通孔內沿著基體的內壁加工第一雙臺階孔，所述絕緣套和密封圈分別安裝在第一雙臺階孔內，并在絕緣套上開設有第二通孔，且在第二通孔內沿著絕緣套的內壁加工有第二雙臺階孔，所述電極和密封圈分別安裝在第二雙臺階孔內。本發明的微型電極的密封構件，可在高壓高溫下有效預防地層水的滲漏，便于應用于石油地質測量設備在高溫度、高壓力的工況下電阻率的測量。

金剛石鉆頭聚晶齒的固齒方法 803

 0

本發明涉及石油、地質部門鉆井用金剛石鉆頭聚晶齒的固齒方法。本發明的特征是采用熱噴焊原理將自熔性合金粉末加熱熔化,使之充實聚晶齒與齒孔間隙,冷卻凝固后即達到固齒和強化鉆頭殼體之目的;針對聚晶可焊性差和易在高溫下石墨化的特點,噴焊前對聚晶齒表面進行了鍍鎳處理。本發明具有設備和工藝簡單、操作方便、固齒質量好、生產成本低等優點。

礦坑充填膠結材料的制備 1070

 0

本發明提供礦坑充填膠結材料的制備，各原料及重量份如下：建筑石膏粉：45?65份，粉煤灰：15?32份，堿性激發劑：6?14份，煤矸石：8?20份、外加劑：1?4.5份；水料比0.48?0.65。本發明資源綜合利用，就地取材，制備方法簡單，充分利用工業廢渣制備礦井充填材料，其流動性、穩定性好，耐腐蝕、強度高，具有微膨脹性，填充飽滿充分，充填料與地表巖層的緊密結合，重組完整的穩定的地質結構。

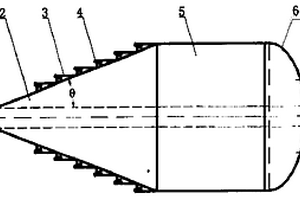

組合式擴孔器 1053

 0

一種適用于除巖石、卵石層以外的地質條件下的水平定向穿越施工作業的組合式擴孔器,它同時具備板式、桶式、流道式擴孔器的技術特點,由鉆鋌、半橢圓體、桶形體、錐形體及錐體上焊接的三角板和三角板上焊制的刀具焊接組成。切割刀在前端起切削、破碎作用,三角板在切割刀之后起攪拌作用,錐形體和桶形體起擠孔和孔道整形功能,連續作用使完整的孔道形成?？朔朔圪|粘土地質條件下的擴孔、整形發生粘土附著的問題。

陣列電極系成象測井方法 1116

 0

本發明是一種地球物理測井方法。該方法采用由一系列電極環組成的測井儀器結構在地層中測量出一系列電位和梯度信號,經過合成聚焦處理可模擬出不同結構的傳統的七電極側向、球形聚焦、三側向和雙側向等軸對稱聚焦測井儀器側井曲線,對所測大量信號進行不同組合還可得到不同分辨率、不同探測深度下的測井曲線,從而進行徑向地質剖面成象或進行反演以得到徑向地質剖面圖象。

頁巖氣儲層巖屑與巖心量化描述方法 1096

 0

本發明涉及一種頁巖氣儲層巖屑與巖心量化描述方法，收集待描述井地質資料，待描述井錄井資料，待描述井隨鉆測井資料,依據資料確定待描述頁巖氣儲層井段，依據井位報告書、鉆井設計書判斷確定頁巖氣儲層探井描述參數，頁巖氣儲層開發井描述參數，判斷頁巖氣井儲層量化描述參數曲線刻度范圍，確定曲線圖充填方式、繪圖風格、排列模式，進行道寬設置；繪制頁巖氣儲層巖屑與巖心量化描述圖版，確定頁巖氣儲層巖相組合類型，評價頁巖氣儲層品質；量化描述是否清晰表述頁巖氣儲層特征，不清晰返回，清晰進入下步；輸出量化描述圖版。本發明在涪陵頁巖氣田應用120口井實踐，實踐證明，為頁巖氣水平井地質導向和頁巖品質綜合評價提供可靠信息。

地震波形包絡解釋提高儲層預測精度的分析方法 833

 0

本發明提供了一種地震波形包絡解釋提高儲層預測精度的分析方法，包括以下步驟：1)利用地震資料解釋軟件，通過精細合成地震記錄標定，地震相位90度轉換，在地震反射波形剖面上，標定研究目的層段對應的地震波形主波瓣；2)定義解釋層位頂層、解釋底層，分別沿目的層對應地震波形主波瓣頂底進行層位追蹤解釋，解釋密度2x2；3)解釋層位頂層和底層之間的時窗為地震波形屬性提取時窗，確定為波形地震屬性提取分析的非等時最佳窗口；4)在非等時最佳窗口內進行時窗內地震波形弧長、偏度和扭度提取分析，繪制屬性平面圖，開展儲層預測；預測精度更高，更接近實際目的層段反映的地質實際，能為石油勘探決策提供更好地基礎地質依據。

具有并列鑲齒的牙輪鉆頭 1032

 0

本發明涉及一種用于石油、天然氣、礦山及地質鉆井的具有并列鑲齒的牙輪鉆頭。它包括有牙掌和牙輪,牙輪上設置有齒圈和齒槽,其不同之處在于在齒圈的輪齒頂部沿輪齒方向并列安設有2-3顆齒體為圓柱體的鑲齒。本發明的切削性能與扁圓合金齒相近,它采用傳統的圓柱形齒體,不僅易于加工,制作成本低,而且能有效鉆鑿破碎具有軟硬地層的夾層地層,對夾層地層的鉆進具備較好的綜合經濟效益。

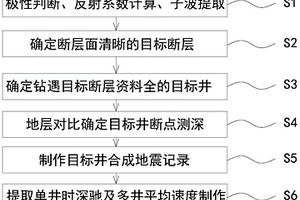

合成地震記錄清晰斷點標定確定時深關系的分析方法 1114

 0

本發明公開一種合成地震記錄清晰斷點標定確定時深關系的分析方法，包括以下步驟：S1、利用地震資料解釋軟件進行極性判斷、反射系數計算、子波提??；S2、確定斷層面清晰的目標斷層并進行精細解釋；S3、確定鉆遇目標斷層資料全的目標井；S4、地層劃分與對比，確定目標井的斷點測量深度；S5、制作目標井合成地震記錄；S6、提取單井時深關系曲線，并進行多井平均速度制作得到研究區時深關系尺。本發明利用地質分層斷點的唯一性、地震剖面清晰斷層面的唯一性，進行合成地震記錄“清晰斷點標定”，建立地質分層與井旁地震道唯一可靠的一一對應關系，建立研究區唯一、可靠、精確的時深關系，為油氣勘探決策、特別是水平井鉆探提供更好的基礎地質依據。

兩牙輪鉆頭 1348

 0

本實用新型涉及一種用于旋轉或沖旋方式鉆井的兩牙輪鉆頭,屬于石油天然氣鉆井和采礦鉆井中用于鉆探井眼的工具。它包括有鉆頭體、兩個牙掌、牙輪和噴嘴,其不同之處在于在兩個牙掌下部各設一根懸臂軸,兩根懸臂軸軸線都位于與鉆頭體旋轉軸線相垂直的平面內,并相互交叉,懸臂軸上安設有牙輪。本實用新型的牙輪對巖石具有沖擊壓入與刮削剪切的雙重特性,使其在軟硬交錯地層、硬地層、研磨性地層的小井眼鉆井中,具備較強的地層變化適應能力和較高的綜合性能;相對于三牙輪鉆頭和單牙輪鉆頭,具有鉆井速度快,承載能力強,鉆頭使用壽命長等特點。

單牙輪鉆頭 1066

 0

本實用新型公開了一種適用于石油、礦山和地質部門鉆探作業的單牙輪鉆頭,由鉆頭體(1)、保徑塊(2)、主動切削保徑齒(4)、被動保徑齒(3)及球狀牙輪(6)等部分組成。球狀牙輪(6)上間斷或連續鑲裝耐磨齒,使鉆頭切削系統的耐磨性與軸承壽命相匹配。同時在鉆頭體(1)加工或焊接保徑塊(2),保徑塊(2)上鑲裝普通硬質合金或耐磨的主動切削保徑齒(3)和被動保徑齒(3),以加強鉆頭的保徑,該單牙輪頭能顯著提高鉆頭進尺,降低鉆井成本。

偏移型單牙輪鉆頭 969

 0

本實用新型涉及一種用于石油、礦山及地質鉆探領域的偏移型單牙輪鉆頭,包括有牙掌體和牙輪,牙掌體下設牙掌軸頸與牙輪相連,不同之處在于牙掌軸頸的軸線和牙輪鉆頭軸線之間沿牙輪的旋轉方向有一個偏移值d,在牙掌軸頸相偏移對側的牙掌體側面設有保徑墊,保徑墊上鑲裝有保徑齒或敷焊耐磨合金層。本實用新型增強了單牙輪鉆頭沖擊破碎巖石的性能,改善了單牙輪鉆頭對硬地層鉆進的性能,使其能適應硬地層中工作;在牙輪軸頸偏移方向的對側設置保徑墊,可抗回旋和防止牙掌體的磨損,同時也起到保徑的作用;在牙掌體的下端斜面上開設多個噴射水眼,同時在牙掌體側開設排屑槽,可保證泥漿攜帶巖屑及時上返,使牙輪鉆頭具備良好的清洗排屑性能。

擴孔牙輪鉆頭 906

 0

本實用新型提出了一種石油、礦山和地質勘探鉆井用擴孔牙輪鉆頭,其擴孔軸上安裝多節柱狀牙輪,牙輪間有密封圈限位環,密封圈限位環上有兩個橡膠“O”形密封圈,擴孔軸中心設計有中心水孔。這種擴孔牙輪鉆頭具有擴孔能力大、旋轉扭矩小、蹩跳小、壽命長的特點。

多功能組合調整器裝置 1232

 0

本實用新型公開了一種快換的多功能組合調整器裝置,主要由可以互換的連桿兩端彈簧將鋼球頂在連接處不脫落。棘輪軸外圓安裝軸承,軸承套內安裝外卡簧而構成。廣泛應用于:石油、石化、管道、采氣、采油、煉鋼廠、水泵站、電力、消防、海洋石油、鐵道與公路鋼架橋、碼頭、造船廠、礦山建筑、地鐵、地質堪探、軍隊、國防各行業工程等大型設備安裝調試拆卸工作。

激發極化和自然電位組合測井儀及解釋方法 929

 0

本發明公開了一種能夠在石油地質勘探和開發 中同時定量求解地層陽離子交換量Qv和動態地層 水電阻率Rw的測井儀器和方法(測井系統)，它是由 井下儀器(Ag-AgCl)電極系、地面自動控制測量 儀，和與之配套的解釋方法、模型、圖版構成，用于礦 化度小于3萬ppm的油田和地區。

復合錐形單牙輪鉆頭 1107

 0

本發明涉及一種用于石油、礦山及地質鉆探領域 的復合錐形單牙輪鉆頭。它包括牙掌和安裝在牙掌下端的牙輪, 其不同之處在于牙輪的外周面自上而下由超長背錐面、外錐面 和主錐面組合而成, 使牙輪呈復合錐形, 在各錐面上鑲裝有切削 齒。所述的主錐面為負錐面, 超長背錐面的背傾角β=30－80° 超長背錐面的垂直高度為牙輪高度的20－80%。本發明鉆井時 能夠減少單牙輪鉆頭瞬時接觸井底的切削齒數, 同時縮短每顆 切削齒在巖層上滑移的行程, 使單牙輪鉆頭具有沖擊、壓碎和小 距離刮擠的破巖特征, 并形成近似拋物線的井底模式, 從而提高 了單牙輪鉆頭的沖擊破巖性能, 使單牙輪鉆頭在中硬以上地層 中的使用和進尺效果得到明顯提高, 降低了鉆井的綜合成本。

石油地質土壤采樣裝置 1220

 0

本實用新型公開了一種石油地質土壤采樣裝置，包括裝置外殼、螺紋、密封蓋、蓄電池組件和充電孔，所述裝置外殼的一側開設有調節孔，所述調節孔的內部固定連接有下壓握把，所述下壓握把的一端固定連接有連接支架，所述連接支架的一側固定連接有連接桿，所述連接桿的一端固定連接有裝配塊，所述裝配塊的一端插接有壓縮彈簧，所述壓縮彈簧的表面活動連接有限位軌道。本實用新型的主要優勢在于提供一種石油地質土壤采樣裝置，本設備提供一種鉆取結構，在使用時，先打開密封蓋，在打開伺服電機拉動下壓握把，使得鉆桿對地面進行鉆孔從而使用試管進行取樣保存，當完成鉆孔后壓縮彈簧通過自身的復位壓縮，帶動伺服電機回彈到原本的位置。

石油地質檔案管理用文件擺放裝置 986

 0

本實用新型涉及文件擺放裝置技術領域，且公開了一種石油地質檔案管理用文件擺放裝置，包括工作箱，所述工作箱左端和右端均設置有第一工作腔，所述第一工作腔內底側壁固定連接有第一固定板，第一工作腔頂端內部設置有第二固定板，所述第一滑槽內側前端和后端均滑動連接有第一滑塊。該石油地質檔案管理用文件擺放裝置，通過第一固定板、第二固定板、第一滑槽、第一滑塊、連接桿、連接塊、第一螺紋桿、第二螺紋桿和螺紋管的配合作用，可以對移動板的高度進行調節，進而對工作箱內部的放置空間進行調節，提高了實用性，通過液壓缸、伺服電機、轉動軸、十字形攪拌桿、輸入管和輸出管的配合作用，可以對擺放的文件進行防潮。

頁巖氣水平井隨鉆地質導向入靶前軌跡控制方法 795

 0

本發明涉及一種頁巖氣水平井隨鉆地質導向入靶前軌跡控制方法，收集待導向水平井所在區域標準井、已鉆導眼井、鄰井地質資料；待導向井鉆井設計書，待導向井的實時資料，依據資料確定導向標準井、參考井；確定導向介入點，確定導向中間點；控制導向介入點至導向中間點。利用待導向井與標準井、參考井的資料對比，劃分地質導向標志層，由此判斷鉆頭所處位置和地層傾角；根據標志層距導向中點間的垂深、垂厚及地層傾角變化，分配位移、控制造斜率，引導鉆頭和控制井眼軌跡走向，向目標靶點鉆進。本發明分導向介入點到導向中間點，導向中間點至靶點兩段控制，井斜合適、位移使用合理，井眼軌跡圓滑，入靶角度合理，靶點控制精度高，地質導向效果好。

基于二維地震資料的頁巖氣大位移水平井隨鉆地質導向方法 1264

 0

本發明公開了一種基于二維地震資料的頁巖氣大位移水平井隨鉆地質導向方法，包括以下步驟：綜合導眼井鉆探資料、區域地質資料和水平井設計相關資料對鉆遇地層和主要穿行目的層進行精細劃分，確定各階段標志層；以二維疊后時間剖面、疊加速度資料為基礎，利用Discovery綜合地質解釋系統進行精細解釋，對目的層進行精細追蹤對比，落實目標區構造形態，進行井眼軌跡調整，實現水平段地質導向，具有方法創新、思路嚴謹、應用簡單、分析結果準確可靠的特點。
