螺旋保徑結構三牙輪鉆頭 1000

 0

本實用新型涉及一種三牙輪鉆頭的背錐保徑結構,這種保徑結構的三牙輪鉆頭特別適用于石油天然氣鉆井和采礦鉆井中的極軟至中硬地層。包括有牙掌和牙輪,在牙輪的背錐面上設有保徑塊,其不同之處在于保徑塊的保徑面呈錐面螺旋狀,且保徑面與側面相交形成切削刃。本實用新型采用錐面螺旋狀保徑塊結構,其保徑面在工作過程中分段漸次貼合在井壁上,而側面相當于切削面,與保徑面所形成的切削刃能以剪切方式主動切削井壁巖層,因而切削效率較高;而保徑面呈錐面螺旋狀,在鉆進過程中,當一塊保徑塊的保徑面將要脫離但未脫離井壁時,下一個保徑塊的保徑面已經與井壁接合,由此而形成的相互搭接作用,使保徑塊與井壁保持連續的接觸,能減少牙輪的沖擊載荷,提高保徑塊的抗磨損能力。

混合齒排牙輪鉆頭 1099

 0

本實用新型涉及一種用于石油天然氣和采礦鉆井領域使用的混合齒排牙輪鉆頭,可用于極軟至硬的多種地層。包括有至少兩個牙掌和牙輪,牙輪上安設有切削齒,其不同之處在于至少在一個牙輪上同時設有鋼齒齒排和鑲齒齒排,且鑲齒齒排布設在鉆頭的最低位置。所述的牙輪牙掌為2～5個,通常為3個,3個牙輪中可有1～3個為混合齒排牙輪,余下為鋼齒牙輪;所述的鑲齒齒排為牙輪鉆頭的最低或次低齒排,位于鉆頭鼻部。本實用新型產生了以下的有益效果:綜合了鋼、鑲齒牙輪的特性,切削齒的分布更為合理,使其不僅具有較高的機械鉆速,而且耐磨性強,使用壽命較長,尤其適于在較為復雜的極軟至硬地層中工作。

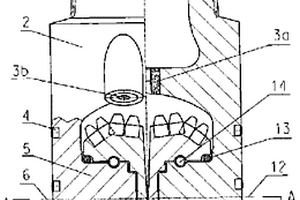

兩牙輪鉆頭 1266

 0

本實用新型涉及一種用于旋轉或沖旋方式鉆井的兩牙輪鉆頭,屬于石油天然氣鉆井和采礦鉆井中用于鉆探井眼的工具。它包括有鉆頭體、兩個牙掌、牙輪和噴嘴,其不同之處在于在兩個牙掌下部各設一根懸臂軸,兩根懸臂軸軸線都位于與鉆頭體旋轉軸線相垂直的平面內,并相互交叉,懸臂軸上安設有牙輪。本實用新型的牙輪對巖石具有沖擊壓入與刮削剪切的雙重特性,使其在軟硬交錯地層、硬地層、研磨性地層的小井眼鉆井中,具備較強的地層變化適應能力和較高的綜合性能;相對于三牙輪鉆頭和單牙輪鉆頭,具有鉆井速度快,承載能力強,鉆頭使用壽命長等特點。

覆有耐磨合金層的鋼齒牙輪 843

 0

本實用新型涉及一種用于石油鉆井、礦山采礦的鋼齒牙輪鉆頭的牙輪,特別是涉及覆有耐磨合金層的鋼齒牙輪。包括有鋼質牙輪本體和鋼齒,覆于鋼齒表面的耐磨合金層,其不同之處在于在鋼齒的切削磨損部位留有較多的堆覆余量以在鋼齒表面形成相對較厚的耐磨合金層。本實用新型與現有鋼齒牙輪相比具有以下的優點:1.在牙輪鋼齒的切削磨損位加厚耐磨合金層,增強了鋼齒牙輪的耐磨和切削性能,使鋼齒牙輪鉆頭的使用效率和壽命得到了提高;2.在鋼齒的切削磨損部位布設不等厚的耐磨合金層,可使耐磨合金層的分布更趨合理,有助于牙輪使用時的均衡磨損和制作成本的降低,使耐磨合金層得到更有效的利用。

混合牙輪鉆頭 892

 0

本實用新型涉及一種用于石油天然氣和采礦鉆井領域的由鋼齒和鑲齒牙輪相結合的混合牙輪鉆頭,可適于從極軟至硬的多種地層。至少包括兩個牙掌和牙輪,牙輪上安設有切削齒,其不同之處在于所述的牙輪既有鋼齒牙輪又有鑲齒牙輪。鋼齒牙輪上的切削齒齒排全部為鋼齒齒排;鑲齒牙輪上的切削齒齒排全部為鑲齒齒排。本實用新型具有以下的有益效果:1.綜合了鋼、鑲齒牙輪的特性,切削齒的分布更為合理,使其不僅具有較高的機械鉆速,而且耐磨性強,使用壽命較長,尤其適于在較為復雜的極軟至硬地層中工作;2.由于在外排齒中存在有鑲齒齒排,使牙輪鉆頭具有較強的保徑能力。
