煤礦開采加工用清洗裝置 939

 0

本實用新型屬于煤礦加工技術領域，尤其一種煤礦開采加工用清洗裝置，包括底座，所述底座的頂部兩側分別焊接有支撐板，所述底座的頂部一側設置有儲水箱，所述儲水箱的內壁上部固定連接有加水管，所述加水管的左下方設置有葉輪，所述葉輪的側面設置有篩網，篩網的外壁兩側均固定安裝有側板，所述篩網的頂部兩側均焊接有彈簧，兩個所述彈簧的頂部固定連接有橫板，所述橫板的側壁上安裝有儲料機構，所述橫板與篩網之間設置有清洗噴頭，所述清洗噴頭的進水端固定連接有軟管，所述篩網的正下方設置有濾水盒；本實用新型能夠充分地對煤礦進行清洗，提高清洗效果，同時還可以對煤礦進行分類收集，方便儲存和后期使用。

脫粉與干選結合的煤礦選煤系統 911

 0

本實用新型涉及煤礦選煤系統，具體為一種脫粉與干選結合的煤礦選煤系統，解決了背景技術中的技術問題，其包括兩產品重介旋流器分選系統、精煤皮帶和矸石皮帶，還包括雙層弛張篩、智能干選機、滾軸篩和破碎機，雙層弛張篩的上層篩出料口、下層篩出料口以及篩下原煤出料口分別連接至智能干選機的入料口、兩產品重介旋流器分選系統入料口、精煤皮帶，智能干選機的精煤出口連接至破碎機的物料入口，破碎機的物料出口連接至精煤皮帶，智能干選機的矸石出口連接至滾軸篩的物料入口，滾軸篩的篩上物料出口連接至矸石皮帶，滾軸篩的篩下物料出口連接至精煤皮帶。該系統滿足礦井原煤產能增加后原煤全部入洗的要求；實現在線均勻摻配，保證產品的均勻性。

選煤用脫介篩噴水裝置 960

 0

本實用新型公開了一種選煤用脫介篩噴水裝置，涉及煤礦處理及其相關裝置技術領域。本實用新型包括底板和液壓缸，底板的一側上方設置有蓄水框，蓄水框的前后兩表面中部對稱連接有空心軸座，蓄水框靠近底板的一側設置有工型板，工型板的前后兩表面對稱連接有U型架，U型架的一端和空心軸座轉動連接，蓄水框靠近底板的表面下側前后對稱連接有耳座，液壓缸一端連接的連接軸的兩端與耳座的內表面中部轉動連接，蓄水框的下表面連接有底蓋板，底蓋板的下表面呈矩形陣列分布有噴頭。本實用新型通過設置液壓缸、U型架、空心軸座、蓄水框、底蓋板和噴頭結構，解決了現有的選煤用脫介篩噴水裝置的角度無法進行調節以及不便于人們組裝的問題。

煤炭分級專用的多層振動篩 1234

 0

一種煤炭分級專用的多層振動篩，屬于煤礦振動篩領域，包括入料管，篩箱、回收箱和支撐架，入料管設置在篩箱上方，回收箱設置在篩箱下方，支撐架均勻布置在篩箱的兩側，篩箱內設有三層篩體，每層篩體對應有單獨的出口，側面均安裝有振動電機驅動，篩箱底部設置有回收箱，使用本實用新型的有益效果在于：入料管設置有一段斜管道和帶有彈簧的擋板，控制減緩來料下降的速度；在篩箱內設置有三層篩體，依據篩網篩孔的尺寸進行分級，具有很好的篩分效果；由于在篩分過程中會產生比最小篩網尺寸還小的煤粒和煤粉，因此在篩箱底部設置回收箱進行儲存；篩體與篩箱的連接、支撐架與篩箱的連接均采用中間帶有彈簧的連接方式，降低所受振動應力。

弧形篩自動清理裝置 1140

 0

本實用新型公開了一種弧形篩自動清理裝置，涉及煤礦機械裝置的清理領域，包括液壓桿支座和擊打裝置，液壓桿支座上固定有一對并排設置的連接耳、且連接耳上設有相對的兩個通孔，連接耳構成杠桿支點，杠桿支點上通過絲杠和螺母與液壓桿連接，液壓桿的外桿上固定有一個連接耳，絲杠將三個連接耳通過螺母連接為一體；擊打裝置包括一根連接長桿，連接長桿的兩頭和中間位置各垂直固定連接有一根連接短桿，每根連接短桿的兩頭和中間位置各連接有一個擊打頭；液壓桿的外桿頭部與連接長桿的中部通過連接塊固定連接，液壓桿的內桿尾部與驅動輪偏心鉸接，驅動輪的中心與減速機和電機的輸出軸連接。本實用新型實現了弧形篩篩面的自動清理，使篩縫保持通暢。

368篩防堵檢測裝置 858

 0

本實用新型公開了一種368篩防堵檢測裝置，包括支撐面，所述支撐面的上端一側固定連接有第一固定架，所述第一固定架內固定連接有溜槽，所述支撐面的上端另一側固定連接有多個第二固定架。本實用新型中，正常狀況下，煤礦流動會帶動探測桿通過輥筒繞著轉軸左右擺動，此時遮擋板會隨這輥筒左右擺動，進而會在短時間內遮蔽或是不遮蔽紅外距離傳感器，此時，紅外距離傳感器處于正常工作狀態，若是溜槽內出現堵塞的情況，煤礦往溜槽內的流動受到阻礙，從而在溜槽內進行堆積，堆積的煤礦會將探測桿頂起繞著轉軸向左傾斜，此時，遮擋板會隨之向左傾斜，當傾斜時間較長時，紅外距離傳感器長時間接收不到遮擋信號會進行報警。

改進型多段直線振動篩 760

 0

一種改進型多段直線振動篩，屬于煤礦篩分振動篩，入料口位于篩箱頂部，篩面系統設于篩箱內部，支撐座對稱設置在篩箱底部四個邊角處，篩面系統分為四組可改變傾角與長度的篩面，并且每組篩面之間均有一定的落差，并在下方設有彈簧支撐座和可移動的安裝板，篩面下還固定有收集篩下物料的篩下物料箱。其有益效果在于：使用帶有四組篩面的篩面系統，并帶有落差，在激振器的作用下通過第一組大傾角的篩面迅速將小顆粒物料與大顆粒物料分離，通過后面三組篩面的篩分下降小顆粒物料篩下去；四組篩面可隨意變換篩面的傾斜角度和長度，配合可移動的安裝板，滿足不同環境的需求；只有篩面參振，配合兩組激振器的高強度振動，保證潮濕細小物料的篩分效果。

曲線形棒條篩面 805

 0

本發明屬于適用于各種礦物的篩分和跳汰洗選設備的技術領域,具體涉及一種曲線形棒條篩面,解決了現有篩面開孔率較低,分選效果較差;篩分不完全,其限下率較大;物料卡篩和堵篩現象嚴重等問題。曲線形棒條篩面,包括橫向布置的下部篩條和縱向布置的上部篩條;下部篩條為直線形,上部篩條為連續雙向彎曲曲線形;上部篩條和下部篩條的橫截面都是圓形;下部篩條和上部篩條形成的篩孔的縱向直線長度大于其橫向直線長度。本發明的有益效果:對動篩跳汰洗選作業來說,可有效減少透篩物,對篩分作業來說,可有效減少限上率,基本不存在物料卡篩和堵篩的現象,從而提高了篩面的使用壽命,而且篩條加工工藝簡單,降低生產成本,提高經濟效益。

可移動動篩跳汰干式選煤機 895

 0

本發明涉及煤炭分選設備，具體為可移動動篩跳汰干式選煤機，包括可控入料裝置，還包括一段干式動篩跳汰機和二段干式動篩跳汰機，一段干式動篩跳汰機包括箱體，箱體內設有一段動篩、一段動篩驅動裝置、一段排矸裝置、一段振動篩，在箱體上還設有一段入風口、一段出風口、一段矸石排料口、一段塊煤出口和一段精煤出口，二段干式動篩跳汰機包括箱體，箱體內設有二段動篩、二段動篩驅動裝置、二段排矸裝置、二段振動篩，箱體上還設有二段入風口、二段出風口、二段矸石排料口、二段塊煤出口和二段精煤出口?？梢苿觿雍Y跳汰干式選煤機就是針對小型煤礦而設計研制的，它將大大提高我國煤炭的入選率，提高煤炭在國民經濟中的經濟和社會效益。

動篩跳汰機圓弧波浪形篩板 1244

 0

本實用新型屬于煤炭等礦物洗選領域設備的技術領域,具體涉及一種動篩跳汰機圓弧波浪形篩板,解決了現有技術中動篩跳汰機存在的透篩物處理不當,或沒有較好的處理方法造成的經濟損失十分巨大的問題。動篩跳汰機圓弧波浪形篩板,包括若干篩條以及與篩條垂直的直線形棒條,篩條為圓弧波浪形。本實用新型具有如下有益效果:使用本篩板后預計將使透篩物減少到原來的40%以下甚至更少,而且是以煤為主,全部是小粒狀,從而簡化洗煤廠洗選工藝,減少洗煤廠洗選設備,確保精煤質量,降低洗選運營費用和生產成本,提高精煤的質量或減少精煤的損失,減少精煤使用中造成的環境污染。每洗選1噸原煤,可提高經濟效益3元左右。

動篩跳汰機斜條波折形篩板 956

 0

本實用新型屬于煤炭等礦物洗選設備的技術領域,具體涉及一種動篩跳汰機斜條波折形篩板。動篩跳汰機斜條波折形篩板,包括篩條以及篦條,其特征在于所述的篩條包括直線型篩條和斜條波折型篩條,直線型篩條位于斜條波折型篩條的下方并且垂直于入料方向設置,斜條波折型篩條順著入料方向設置。本實用新型具有如下有益效果:在篩孔寬度相差不大的情況下斜條波折形的篩孔限制了大粒度物料透過篩板,減少了透篩物的數量,并且使大粒度片狀矸石的數量減少了。所以采用本實用新型后的透篩物以煤塊為主,可以直接將其排入到精煤中,從而減化了洗選工藝,提高了經濟效益。

防止堵塞的煤礦篩選裝置 733

 0

本實用新型涉及煤礦加工技術領域，尤其為一種防止堵塞的煤礦篩選裝置，包括：箱體、支座、進料口、載板、電機、轉動軸一、輥軸、同步帶輪一、撥動桿一、過濾網一、煤渣收集槽、出料口一、過濾網二、同步帶輪二、同步帶、轉動軸二、軸承、撥動桿二、滑板、出料口二、閥門，箱體的底端焊接有支座，箱體的頂端中間位置設有進料口，箱體的右端頂端的下面設有電機，電機的下端設有載板，載板的一端與箱體固定連接，箱體內部進料口正下方設有轉動軸一，轉動軸一的表面設有輥軸，輥軸的表面設有撥動桿一，轉動軸一與電機的左端固定連接，箱體與電機之間的轉動軸一上設有同步帶輪，輥軸的下面箱體的內壁兩側設有過濾網一。

煤礦采煤用煤塊篩分裝置 1156

 0

本實用新型公開了一種煤礦采煤用煤塊篩分裝置，包括底支撐架和篩分板，底支撐架頂部一側固定安裝有增高支撐架，增高支撐架頂部開鑿有第一安裝孔，底支撐架遠離增高支撐架的一側開鑿有第二安裝孔，篩分板頂部相對應的兩側均固定安裝有側擋板，篩分板一側開鑿有若干第一篩分孔，側擋板靠近第一篩分孔的一側開鑿有若干第二篩分孔，篩分板靠近第二篩分孔的一側固定安裝有第三篩分孔，本實用新型的有益效果是：本實用新型通過使用不同孔徑的篩分孔。達到了分級式的煤塊區分功能，可以根據煤塊的大小將煤塊分為三至四個等級，使煤塊的篩分更加細致，更加便于后續的加工，相比于目前使用的煤塊篩分裝置而言，篩分更加細致，使用更加方便。

礦用多級螺旋筒式振動篩 906

 0

本實用新型礦用多級螺旋筒式振動篩，屬于物料顆粒分離技術領域；所解決的技術問題是提供一種能將物料多種不同顆粒進行多層分類的螺旋筒式振動篩，結構簡單，體積小，使用方便，而且提高了工作效率；采用的技術方案是：兩個Z形架相對對稱設置且其下底板均通過支撐彈簧與底座相連接，每個Z形架的上橫板上均固定安裝有多個激振電機，兩個Z形架的豎板之間依次固定安裝有三個篩筒，三個篩筒的內部相連通并安裝有螺旋進給器，螺旋進給器貫穿三個篩筒且兩端分別安裝在兩個Z形架的豎板上，螺旋進給器靠近細孔篩筒的軸體一端伸出Z形架與驅動電機輸出軸相連，細孔篩筒與Z形架相連的一端上部安裝有入料溜槽，大孔篩筒與Z形架相連接的一端設有出料口。

煤礦脫水用高頻篩 822

 0

一種煤礦脫水用高頻篩，屬于高頻篩技術領域，包括電機、篩箱、彈性支撐座、入料口、出料口和篩板，還包括振動梁、壓板以及壓塊，篩箱傾斜設置，篩箱的頂部框架采用分段式連接的方式組合而成，篩箱內部設置有振動梁，振動梁上固定有兩臺電機，篩箱底部設置有篩板，由多塊篩網組成，篩網上設置有多條阻擋條，篩板上方平行連接有壓板，壓板上方固定有壓塊。篩箱上的頂部框架使用分段式連接，在單板損壞后可單獨更換，節約成本，省時省力；篩板使用負角度安裝的方式，并在篩網設置有阻擋條，增加物料在篩網上的時間，加大高頻篩的脫水效果；篩箱內部設置有振動梁，并在振動梁上安裝有兩臺電機，利用振動梁將振動力合并傳遞到篩箱上，增加振動效果。

用于篩選不同粒徑的礦壓球料設備 888

 0

本申請公開了一種用于篩選不同粒徑的礦壓球料設備，涉及礦壓球料加工技術領域，包括外框體，外框體一側側壁的上端固定有旋轉驅動組件，旋轉驅動組件上固定有內框體，內框體四周側壁均勻開設有多組篩孔，多組篩孔的尺寸不同，內框體四周側壁均固定連通有進料管，四組進料管的外壁螺紋套設有蓋體。本申請周期性啟動豎向伸縮組件推動外框體通過鉸接軸轉動，此時外框體帶動內框體發生周期性左右傾斜，此時礦壓球料自動經內框體側壁的篩孔進行篩選，啟動旋轉驅動組件帶動內框體和連接軸同步依次旋轉90°后，再次周期性啟動豎向伸縮組件推動外框體轉動，從而利用內框體四周側壁不同尺寸的篩孔對不同粒徑的礦壓球料進行依次篩選。

煤礦生產加工用篩分裝置 1156

 0

本實用新型涉及煤礦生產設備技術領域，具體涉及一種煤礦生產加工用篩分裝置，包括箱體，所述箱體的底部設有漏斗形開口，箱體的底部對稱固接有支撐腿，箱體的頂部設有進料口，還包括粉碎機構、篩分機構和運輸機構；所述粉碎機構設于箱體內，粉碎機構包括電動機，所述電動機固接于箱體的頂部；所述篩分機構設于粉碎機構的下方，篩分機構包括長槽，所述長槽對稱設于箱體的內壁上；所述運輸機構設于箱體的下方，運輸機構包括車箱；本實用新型通過粉碎機構和篩分機構之間的配合，能夠實現煤礦粉碎和篩分一體化，能夠通過豎桿上下振動，快速疏通出口，防止篩分過程出口堵塞，同時通過運輸機構便于對篩分后的煤礦進行運輸。

具有減震降噪功能的礦石篩選裝置 943

 0

本發明公開了一種具有減震降噪功能的礦石篩選裝置，包括立板、篩選箱體、粉碎輥組、第一篩網、第二篩網、第三篩網、第四篩網、橫板和L型連桿，所述篩選箱體頂部連接有箱蓋，箱蓋頂部連接投料斗,投料斗底部安裝有粉碎輥組,粉碎輥組包括破碎輥一、輥軸一、破碎齒、破碎輥二、輥軸二和電機三；結構穩固，操作方便，通過多層篩網的設置，便于對礦石分級篩選，并且在橡膠底的減震下，降低震動，在彈簧和L型連桿的驅動下，篩選箱體左右運動，提高礦石篩選的效率，無需安裝震動電機，震動效果更好，降低了震動電機的噪音，并且由上篩板和下篩板組成的篩網，交錯，從而調節上篩孔和下篩孔重合的篩孔大小，便于調節篩網的網孔大小。

采礦用篩選設備 1197

 0

本實用新型公開了一種采礦用篩選設備，涉及篩選設備技術領域，該采礦用篩選設備，包括底座，所述底座的上表面兩端均固定連接有支架，兩個所述支架相靠近的一側均固定連接有滑道，兩個所述支架之間設置有篩選槽，所述篩選槽的兩側均固定連接有連接塊，所述連接塊遠離篩選槽的一側頂端和一側底端均固定連接有滑輪，所述滑輪與滑道相適配，所述底座的上表面兩端均固定連接有箱體，所述箱體位于連接塊的下方，所述箱體的下端設置有凸輪，所述凸輪的上表面貼合連接滑動板的下表面。該采礦用篩選設備，通過設置篩選槽，能夠對礦石進行篩分，通過驅動電機、凸輪、滑動板、推桿、推板、連接塊的配合設置，能夠提升篩選槽的篩分效果。

便于調節篩孔孔徑的煤礦生產加工篩分裝置 900

 0

本實用新型公開了煤礦生產篩分技術領域的一種便于調節篩孔孔徑的煤礦生產加工篩分裝置，包括篩選箱，篩選箱上端中部開設有進料口，篩選箱內部上端設有過濾板，篩選箱外側設有操作箱，篩選箱內部下端設有上篩板和下篩板，篩選箱內側左右端均開設有與上篩板和下篩板相互配合的第二凹槽，上篩板和下篩板一側均開設有螺紋孔，螺紋孔內螺紋連接有螺紋桿，螺紋桿另一端貫穿篩選箱且固定連接于第二電機動力軸端，通過轉盤、壓縮彈簧和過濾板之間的相互配合，可使得過濾板在篩分時產生振動，避免物料推擠在過濾板的上端，提高篩分效率，進一步的，可通過簡單調節上下篩板的相對位置即實現對篩孔實際作用大小的改變，省工省料，節能實用。

提升原煤分選效果的方法 1122

 0

本發明涉及選礦技術領域，具體涉及一種提升原煤分選效果的方法；包括以下步驟：a、在原煤分級篩出料端加設大塊矸石篩選篦子；b、淺槽車間，優化和改進重介淺槽分選機的設備參數和主要易損部件的連接方式；c、主洗系統鋪設和鑲嵌耐磨材料；d、改造介質回收系統，保證介質的有效回收e、對絮凝劑加藥系統進行升級，使藥劑充分溶解；f、煤泥系統根據生產需要，增設板框壓濾機及煤泥外排皮帶；采用本發明方法，使得原煤分選效果得到了極大的改善，精煤水分達到要求，提高了精煤產率和精煤質量。介耗達到正常要求，降低了員工勞動強度，相對降低了生產成本，提高了經濟效益。

利用低品位石灰石制備水泥熟料的方法 1117

 0

本申請公開了一種利用低品位石灰石制備水泥熟料的方法，以解決現有技術無法利用低品位石灰石的問題，該方法中所需的原料按照重量百分比包括：石灰石86％?92％，砂巖0.5％?5.5％，轉爐渣0.5％?4.5％，粉煤灰0.5％?4％，鐵選礦污泥0％?6％；其中，所述石灰石包括CaO含量為40％?45％的低品位石灰石，所述石灰石經過均化處理，均化后石灰石中CaO含量為44.5％?47.5％；通過將原料混合并粉磨均化后置入窯中煅燒，以獲取水泥熟料。且該方法中還對煅燒工藝進行了優化，實現了利用低品位石灰石生產出高強度的水泥熟料，也使礦山資源可以更加充分的利用，節約了生產成本，減少了資源浪費，且該方法可以進行大面積推廣和應用，具有很強的實用性。

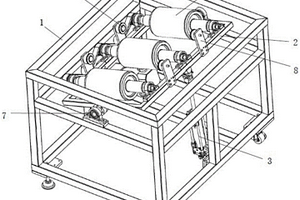

煤炭和生物燃料混合實驗裝置 1139

 0

本實用新型屬于采礦設備技術領域，具體涉及一種煤炭和生物燃料混合實驗裝置，包括框架、擺動架、氣缸、三根支撐輥、兩個混料桶、驅動電機以及皮帶；所述擺動架的底部兩端通過轉軸與所述框架的內側連接，所述擺動架的右側與所述氣缸的活塞桿鉸接，所述三根支撐輥間隔設置在所述擺動架上，兩個混料桶分別設置在相鄰的兩根支撐輥之間，混料桶的一端帶有桶蓋，在相鄰兩個支撐輥之間的擺動架上設有擋板，擋板的內側設有支撐滾珠，所述驅動電機固定在所述擺動架的底部，所述驅動電機通過皮帶與所述三根支撐輥的一端連接。本裝置結構簡單，降低了工人的勞動強度，提高實驗速度。

煤礦采集用采煤機防護裝置 863

 0

本實用新型涉及采礦技術領域，具體公開了一種煤礦采集用采煤機防護裝置，包括防護板支撐框架、防護板、防護板連接桿、清除結構。所述防護板位于采煤機靠近采煤工人的一側，所述防護板支撐框架與防護板固定合為一體，所述防護板連接桿一側與采煤機滾筒固定連接，另一側與防護板支撐框架固定連接，防護板右側設有清除結構，包括第一桿、第二桿和清除塊，第一桿與防護板支撐框架中心固定連接，第一桿與第二桿為轉動連接，第二桿與清除塊鉸接，清除塊在采煤機機身頂部的限位板中滑動。本實用新型的防護裝置便于拆卸，防護板可伸縮變形以適應各種地形，防止采煤工人被砸傷，煤渣便于清理，且節省能耗，節省人工成本，防止采煤機由于煤塊堆積造成機器損耗。

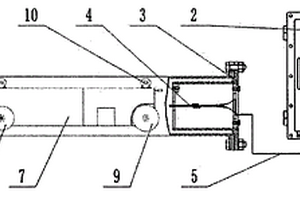

井下采空區氣體檢測裝置 1387

 0

本發明公開一種井下采空區氣體檢測裝置，其特征在于：包括檢測管道、檢測機器人和中間接收器，檢測管道首端通過法蘭內置接收天線，接收天線通過接收線纜電性連接中間接收器，一個檢測管道通過法蘭連接另一個檢測管道，檢測機器人包括車架和驅動裝置，車架右端底部安裝同軸水平布置的兩個驅動輪，對應位置的車架右端頂部安裝有一個伸縮輪，驅動輪由驅動裝置驅動，車架左端底部安裝同軸水平布置的兩個被動輪，對應位置的車架左端頂部同樣安裝有一個伸縮輪，車架上安裝有氣泵、采樣板、發射板、發射天線、激光探頭、控制板和電池組，采樣板上均勻分布設有采樣器。本發明優點有：便于移動，不堆積煤灰和提高采礦工程進度穩定性。

便攜式井下巷道閉鎖風門 1244

 0

本實用新型公開了一種便攜式井下巷道閉鎖風門，包括框體、輔助板、窗擋邊和風窗，所述框體通過鉸鏈分別與第一風門和第二風門相連接，所述框體的內部固定有門擋邊和凹槽，所述輔助板通過凹槽和卡槽與框體相連接，所述框體的底部安裝有滑輪，所述框體的頂部固定有頂板，所述風窗通過旋轉器與孔洞相連接，所述孔洞的左右兩側均設置有窗擋邊。該便攜式井下巷道閉鎖風門，設有可拆卸式滑輪和輔助板，體積較輕、運輸較為便捷，使用方便，設有前后外開式的兩扇風門和一個風窗，配合門擋邊和窗擋邊使用，閉鎖的效果較好，而且安全性能比較高，實用性較強，使之更安全的服務于井下巷道內人員作業，提高安全性能，加快作業效率，促進采礦行業的穩步發展。

井下采煤粉塵噴除設備 906

 0

本實用新型屬于采礦設備技術領域，具體涉及一種井下采煤粉塵噴除設備，包括上底板、下底板、立柱、電機、電機支架、旋轉管、主水管、噴淋管以及噴頭；所述立柱固定在所述上底板和下底板之間，上底板的中部設有旋轉密封接頭，主水管的下端與旋轉密封接頭的上端連接，旋轉密封接頭的下端與旋轉管的上端連接，旋轉管的下端穿過安裝在下底板上的軸承并與所述噴淋管的一端連接，噴頭安裝在所述噴淋管上，所述電機通過所述電機支架固定在所述下底板的一側，所述電機的輸出端通過皮帶與固定在所述旋轉管上的從動輪連接。本裝置通過電機使噴頭能夠旋轉，從而擴大了噴射的面積，除塵效果非常好。

煤礦區開采沉陷區測繪水準儀 745

 0

本實用新型公開了一種煤礦區開采沉陷區測繪水準儀，涉及采礦相關技術領域。本實用新型包括調整框、支撐盤、顯平盤和底板，調整框通過轉盤連接有底板，調整框通過轉板連接有螺筒，螺筒內皆螺紋連接有螺柱，螺柱的頂部固定有支撐盤，支撐盤的頂部通過連接柱固定有顯平盤，顯平盤的上部中間固定有縱向管水準器，縱向管水準器兩側的顯平盤上固定有橫向管水準器。本實用新型通過設置調整框、支撐盤、顯平盤和底板，解決了現有的煤礦區開采沉陷區測繪水準儀調平需要較長時間和無法直觀地顯示水準儀各個方向的水平度的問題，使得水準儀調整方便，且可以直觀地顯示水準儀各個方向的水平度。

煤礦用繞線裝置 975

 0

本實用新型公開一種煤礦用繞線裝置，涉及采礦領域。該煤礦用繞線裝置包括收線筒和卷線輥，收線筒的兩側均開設有轉動孔，收線筒的外圓表面開設有通槽，收線筒通過轉動孔與卷線輥轉動連接，卷線輥的兩端均固定連接有擋盤，擋盤遠離卷線輥的一側均固定連接有與轉動孔相接觸的轉動軸，一個轉動軸遠離擋盤的一側固定連接有連接盤，連接盤遠離轉動軸的一側開設有穿線孔，連接盤的外圓表面固定連接有三個連接桿，連接桿的正面均固定連接有凸塊，另一個轉動軸遠離擋盤的一側固定連接有連接板，連接板遠離轉動軸的一側固定連接有把手。該煤礦用繞線裝置能夠在傳感器的附近進行放線延伸，從而能夠便于傳感器的前推。

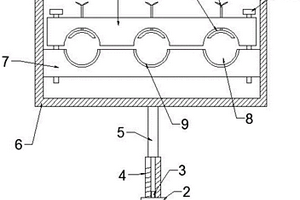

用于煤礦設備中的電纜接頭防護支架 837

 0

本實用新型公開了采礦設備技術領域的一種用于煤礦設備中的電纜接頭防護支架，包括底板，底板頂部中端處焊接有套管，套管內開設有十字槽，套管外壁上螺紋連接有螺帽，套管的十字槽內滑動連接有直桿，直桿底部兩端固定連接有凸塊，直桿頂部與保護箱底部中端處固定連接，保護箱前后側壁均勻開設有滑孔，保護箱兩側壁之間固定連接有下夾持架，下夾持架上方設有上夾持架，下夾持架和上夾持架均開設有多組凹槽，下夾持架的凹槽內壁固定連接有固定橡膠板，上夾持架的凹槽內設有活動橡膠板，活動橡膠板頂部活動連接有推進螺栓，本實用新型可對多組電纜接頭進行保護，便于實際使用。
