山東青島有色金屬材料制備及加工技術理論與應用

擠出發泡用聚丙烯復合材料 1026

 0

本發明涉及一種擠出發泡用聚丙烯復合材料，按重量份計，包括如下組分：聚丙烯30～70份；阻尼材料15～40份；增強材料10～30份；增容劑1～10份；抗氧劑0.05～0.5份；所述聚丙烯的熔融指數為0.5～10g/10min(230℃，2.16kg)，熔體強度>30cN(毛細管牽引法，2mm口模)；所述阻尼材料為在0～50℃范圍內最大阻尼因子tanδ>0.3的阻尼聚合物或其復合材料。本發明提供的聚丙烯復合材料中高熔體強度的聚丙烯與阻尼材料復配在一起后可以滿足發泡需求，對阻尼減震具有協同作用，在復合材料的阻尼性能方面起到了一種增強效果，使得復合材料的阻尼性能得到了大幅度的提高。

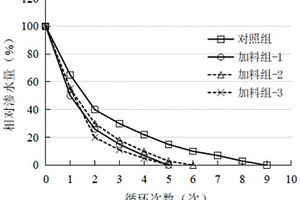

高延性水泥基復合材料 898

 0

一種高延性水泥基復合材料，涉及水泥基復合材料技術領域，包括以下組分：硅酸鹽水泥、粉煤灰、石英砂、聚乙烯醇纖維、水、聚羧酸型減水劑、高吸水樹脂和輕燒氧化鎂，所述的硅酸鹽水泥和粉煤灰構成膠凝材料；各組分的配合比設計為：按質量比：硅酸鹽水泥1.00，粉煤灰3.00，減水劑0.02，高吸水樹脂0.016，輕燒氧化鎂0.24，水膠比0.30，石英砂的砂膠比0.36；按體積比：聚乙烯醇纖維占高延性水泥基復合材料總體積的0.02。本發明提供了一種高延性水泥基復合材料，該高延性水泥基復合材料在自然環境中可以快速實現自我修復，具有尋找速度更快，效果更優的自愈合方式。

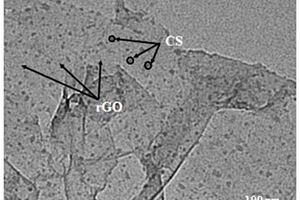

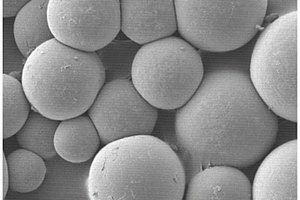

石墨烯/炭微球復合材料的制備方法 972

 0

本發明屬于材料和電化學技術領域，具體地，涉及一種石墨烯/炭微球復合材料的制備方法。以水溶性淀粉和氧化石墨為原料，先后經淀粉水解,超聲分散氧化石墨,兩步升溫合成炭微球,再經炭化活化，制得電化學性能優異的石墨烯/炭微球復合材料。加入氧化石墨目的在于提高石墨烯/炭微球復合材料的電化學性能。本發明的效果和益處是通過加入氧化石墨制備石墨烯/炭微球復合材料，可顯著提高炭微球的電化學性能，方法簡單且加入微量氧化石墨即有顯著效果。所制電化學性能優異的石墨烯/炭微球復合材料在超級電容器等電化學領域具有廣闊的應用前景。

四氧化三鈷/碳纖維復合材料及其制備方法與應用 737

 0

本發明屬于碳纖維復合材料技術領域，具體涉及一種四氧化三鈷/碳纖維復合材料及其制備方法與應用。所述四氧化三鈷/碳纖維復合材料的制備方法，包括：(1)以水為溶劑，加入硝酸鈷與尿素，攪拌，得到玫瑰色溶液；繼續加入碳纖維，反應得到氫氧化鈷/碳纖維；(2)以氫氧化鈷/碳纖維為前驅體，煅燒，得到四氧化三鈷/碳纖維復合材料。本發明采取兩步法制得的四氧化三鈷/碳纖維復合材料，既具有優異的導電導磁性能，又保持了輕量化特點，解決了現有碳纖維用于樹脂復合材料時磁性能差、低頻防護性能差的問題，更適用作軌道車輛車體及關鍵部件的復合材料。

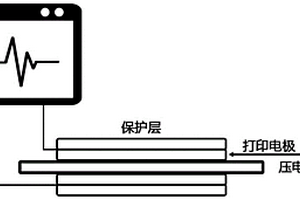

3D打印壓電鈦酸鋇復合材料的制備方法及壓電器件 811

 0

本發明屬于壓電復合材料制備與加工技術領域，涉及一種3D打印壓電鈦酸鋇復合材料的制備方法及壓電器件。其制備方法包括如下步驟：采用3D打印將壓電復合材料打印液制成壓電復合材料層，壓電復合材料由壓電材料和聚合物組成，壓電材料為壓電鈦酸鋇；采用3D打印在壓電復合材料層的表面制備打印電極，然后加熱進行高壓極化。本發明采用3D打印技術打印壓電復合材料，并在打印過程中使顆粒完成取向，提高壓電性能。材料打印完成后，直接打印電極層及保護層，確保材料的穩定性。

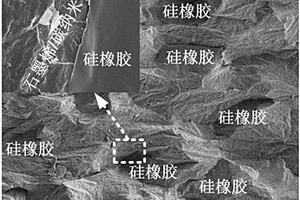

電磁屏蔽用硅橡膠/石墨烯/碳納米管納米復合材料及其制備方法 924

 0

本發明公開了一種電磁屏蔽用硅橡膠/石墨烯/碳納米管納米復合材料及其制備方法。該復合材料的組成是：硅橡膠100質量份，石墨烯0.05～1質量份，碳納米管0.01～0.5質量份。該復合材料的結構特征是：復合材料中硅橡膠填充在石墨烯/碳納米管構筑的三維連續導電網絡骨架中，導電骨架是由石墨烯與碳納米管相互交織而成的三維連續多孔材料。該復合材料的制備方法是：先構建出三維連續的石墨烯/碳納米管導電網絡骨架，然后再回填硅橡膠，硫化定型。該復合材料在低填料用量(≤1.5wt％)下實現了高導電性和突出電磁屏蔽性能：電導率可達100S/m以上，在X波段(8.2～12.4GHz)下的電磁屏蔽效能可達35dB以上。 1

硅烷交聯聚乙烯鋁塑復合材料及制法 877

 0

一種硅烷交聯聚乙烯鋁塑復合材料及制法,它是兩步法制作工藝,第一步用硅烷對高密度或中密度聚乙烯進行接枝反應,第二步在催化劑作用下進行反應,而后將兩步制成料混合擠出造粒即成。用這種復合材料制成管材,在管材外側套上或折疊成鋁薄管,再在鋁管外套上一復合材料管,通過擠出機在鋁管和兩層塑管之間,擠入熱熔粘膠劑即成五層鋁塑復合管,可用于制造自來水管、熱水管、暖氣管、制冷媒體輸送管、耐化學品腐蝕管、油田管、煤氣管等。是一種科技含量高,用途廣泛的新型高分子材料。

防靜電連續長玻纖增強聚酰胺復合材料及其制備方法 767

 0

本發明公開了一種防靜電連續長玻纖增強聚酰胺復合材料及其制備方法。本發明的抗靜電連續長玻纖增強聚酰胺復合材料組分按重量組份分別為：聚酰胺樹脂30～80份、連續長玻纖10～40份、相容劑5～15份、石墨烯0.65～1.5份、抗氧劑0.3～0.6份、潤滑劑0.3～1份。本發明選用電學性能極好的石墨烯作為抗靜電劑，采用兩步擠出法使石墨烯均勻地分散在復合材料中的聚酰胺相。因為石墨烯具有極高的的徑厚比，少量添加即可在復合材料中形成相互連接的導電網絡。本發明所制得的防靜電連續長玻纖增強聚酰胺復合材料不僅具有理想的抗靜電效果，而且具有優異的機械性能，相應的制備方法簡單。

含改性氧化石墨烯復合物的胎面膠復合材料及制備方法 905

 0

本發明涉及橡膠復合材料制備領域，具體涉及一種含改性氧化石墨烯復合物的胎面膠復合材料及制備方法。復合材料按照重量份數包括以下組分：基體橡膠100份，高分散白炭黑30?70份，硅烷偶聯劑2?6份，炭黑5?25份，增塑劑2?8份，活性劑1?3份，防老劑1?3份，硫化促進劑1?3份，普通硫磺1?2份，防焦劑0.1?0.3份?；w橡膠為天然橡膠、順丁橡膠和丁苯橡膠按照一定比例組成的混合膠?；w橡膠中天然橡膠分為兩部分分別加入。復合材料還加入了改性氧化石墨烯復合物，其由基體橡膠中天然橡膠的一部分與氧化石墨烯以及氧化石墨烯改性劑構成。改性氧化石墨烯復合物的加入使得胎面膠復合材料的拉伸強度、定伸應力、硬度和耐磨性等性能有了明顯提高。

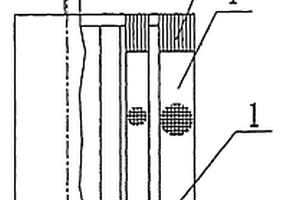

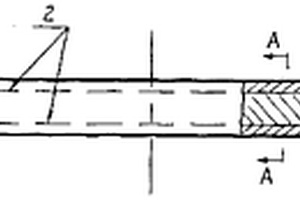

木塑復合材料及其制品 805

 0

一種木塑復合材料及其制品,其特征是:它包括木塑復合材料層(1)和網狀層(2),所述的網狀層(2)位于所述的木塑復合材料層(1)內。所述的網狀層(2)包括工業纖維束(3),所述的工業纖維束(3)包括若干工業纖維(4),所述的網狀層(2)由若干工業纖維束(3)編織而成。在所述的工業纖維束(3)的表面和在各工業纖維(4)之間均具有粘合劑(5)。本實用新型木塑復合材料及其制品具有高的抗彎抗沖性能,使剛性和韌性兼具,最重要的是消除殘余應力,不會蠕變、不會變形翹曲、尺寸穩定,可以代替木材用于受力的結構場合。本實用新型木塑復合材料適于制作餐桌的桌面、建筑模板、墻板、家具等各種制品。

含聚丁烯合金的復合材料及其制備方法 925

 0

本發明涉及一種含聚丁烯合金的高抗沖復合材料及其制備方法，屬于高分子材料領域。該復合材料的基體樹脂聚丁烯合金中含聚丙烯50-99wt％、聚丁烯0.9-45wt％組成，聚丙烯-聚丁烯嵌段共聚物0.1-5wt％，添加無機填料、抗氧劑、光穩定劑、色母料和成核劑。采用雙螺桿擠出機擠出共混法制備。所制備的高抗沖聚丁烯合金復合材料具有改善的抗沖擊性和良好的剛性及加工性能，適用于汽車用塑料、貨物托盤、電線電纜、電器外殼使用。

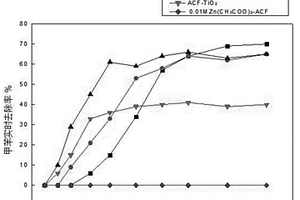

醋酸鋅改性活性炭纖維與二氧化鈦復合材料及其制備方法 1086

 0

本發明提出一種醋酸鋅改性活性炭纖維與二氧化鈦復合材料及其制備方法，屬于環境工程技術領域，該復合材料同時具有優良的吸附性能和光催化性能，對于高濃度揮發性有機物具有高效的去除效果，而且，該復合材料的制備方法簡單，制備成本低。該復合材料的制備方法包括如下步驟：將活性炭纖維浸于醋酸鋅溶液中，進行超聲處理，再進行真空浸漬處理，重復一次超聲處理和真空浸漬處理，取出并烘干，得到醋酸鋅改性活性炭纖維；配制二氧化鈦前驅體的溶膠，將醋酸鋅改性活性炭纖維浸泡于溶膠中，進行超聲處理，再進行真空浸漬處理，重復一次超聲處理和真空浸漬處理，取出并烘干，焙燒后得到復合材料。

用銅鋁復合材料導線繞制鐵心變壓器繞組的方法及其繞組 891

 0

本發明公開了一種用銅鋁復合材料導線繞制鐵心變壓器繞組的方法,以及一種用銅鋁復合材料導線繞制成的鐵心變壓器繞組,其特征在于將銅鋁復合材料導線用于繞制鐵心變壓器繞組,解決了用銅鋁復合材料導線繞制鐵心變壓器繞組過程中存在的技術問題。應用本發明所述的方法,用銅鋁復合材料導線代替銅導線繞制鐵心變壓器繞組,既降低了變壓器繞組的成本,又不減損其性能。

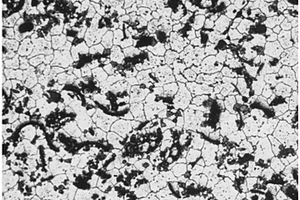

高阻尼鎂合金復合材料及其制備方法 823

 0

本發明公開了一種高阻尼鎂合金復合材料及其制備方法，旨在提高鎂合金的阻尼性能。該復合材料為經球磨破碎的、含量為按重量百分比1％-15％的漂珠增強的鎂合金復合材料。其制備過程為：用球磨機將漂珠磨成碎塊，篩分后依次用氫氧化鈉水溶液和蒸餾水清洗，去除表面雜質。用電阻坩堝爐熔化鎂合金，將溫度控制在580-600℃，攪拌并加入預熱的漂珠碎塊，加熱升溫至690-750℃，攪拌1-3min，保溫一定時間后澆注，凝固后得到鎂合金復合材料試棒。最后，將該復合材料試棒放入箱式電阻爐中進行固溶處理，在400-450℃保溫0.5-30小時，取出后放入50-70℃的熱水中，冷卻后得到高阻尼鎂合金復合材料。本發明制備的鎂合金復合材料阻尼性高，制備工藝簡單，成本較低，實用性強，易于工業化生產。

基于石墨烯改性的抗靜電橡膠復合材料及其制備方法 862

 0

本發明公開了一種基于石墨烯改性的抗靜電橡膠復合材料及其制備方法，所述橡膠復合材料包括以下重量份數的組分：丁腈橡膠80?100份、氧化鋅5?8份、硬脂酸1?5份、防老劑1?3份、促進劑NOBS?1?2份、硫磺1?3份、補強填充劑30?50份、功能助劑0.1?20份。本發明的基于石墨烯改性的抗靜電橡膠復合材料及其制備方法，該制備方法制得的橡膠復合材料，不僅提高了橡膠復合材料的機械強度、彈性和耐磨性，延長了橡膠復合材料的使用壽命，而且提高了橡膠復合材料的電導率，對使用過程中因摩擦產生的電荷實現很好的消除，達到抗靜電的效果。

三種芳綸纖維改性增強丁苯橡膠復合材料性能的方法 1033

 0

本發明提出了三種芳綸纖維(AF)改性增強丁苯橡膠復合材料性能的方法。本發明提出采用熱氧化法、涂覆丁二烯?苯?吡啶橡膠膠乳(VPL)、涂覆馬來化聚丁二烯液體橡膠(MLPB)對AF進行改性的方法。將改性AF引入丁二苯乙烯橡膠(SBR)基體中，制備出AF/炭黑(CB)/SBR復合材料。與未加纖維的復合材料相比，改性纖維與橡膠基體的界面結合性能得到改善，拉伸模量延伸率和復合材料的撕裂強度得到顯著提高。與經過熱氧化處理的AF復合材料相比，涂層AF復合材料的力學性能和熱性能有較大的改善。

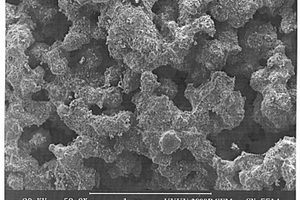

多孔NiAl/Al2TiO5復合材料及其制備方法 1149

 0

本發明公開了一種多孔NiAl/Al2TiO5復合材料以及制備方法,它是以工業純的Ni、Al、TiO2、Al2O3粉末為原料,首先通過高溫燒結反應TiO2+Al2O3→Al2TiO5,合成Al2TiO5,再將破碎后的Al2TiO5與Ni、Al粉末混合,并加入C粉做造孔劑兼作發熱劑,均勻混合后壓制成坯體,通過自蔓延高溫合成反應生成由NiAl和Al2TiO5兩相組成的多孔復合材料。這種多孔復合材料材料的強度、孔隙率、熱膨脹系數調節范圍大,生產工藝簡單,成品率高,可用作催化、環境凈化中的載體和過濾體。

用于印染廢水處理的復合材料及其制備方法 1087

 0

一種用于印染廢水處理的復合材料，所述復合材料的活性組分是摻雜氧化鋅和氧化鈰的納米氧化鈦，所述復合材料的載體是表面改性的粉煤灰和氧化鋁；其中氧化鋅和氧化鈦的摩爾比為1?10:1；氧化鈰和氧化鈦的摩爾比為0.2?5:1；所述表面改性的粉煤灰和氧化鋁的質量比為1?10:1；復合材料中所述活性組分和載體的摩爾比是0.1?5:1。所述復合材料顯著提高了光氧化催化劑的催化效率，且具有較強的有機物吸附能力，制備的復合材料具有良好的機械性能，可以重復再生使用，使用壽命遠優于現有技術中的復合材料。

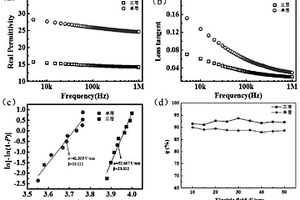

鈦酸鋇/聚醚酰亞胺介電復合材料及其制備方法 1126

 0

本發明公開了一種鈦酸鋇/聚醚酰亞胺介電復合材料及其制備方法，涉及介電復合材料的制備技術領域。該制備方法包括：首先對泡沫鎳進行預處理的步驟；然后制備泡沫鎳/鈦酸鋇復合材料，之后對泡沫鎳/鈦酸鋇復合材料在氬氣氣氛下高溫燒結一段時間后，將泡沫鎳刻蝕掉，得到三維鈦酸鋇骨架；最后將純鈦酸鋇材料利用浸漬提拉法浸漬由聚醚酰亞胺和1?甲基?2吡咯烷酮在一定溫度下得到的混合溶液，浸漬重復多次，固化后，得到不同疊層厚度的鈦酸鋇/聚醚酰亞胺介電復合材料。本發明制備得到了具有高擊穿強度(＞62)和低損耗(＜0.14)的介電復合材料，且該介電復合材料的介電性能可以方便地通過調整疊層厚度進行控制。

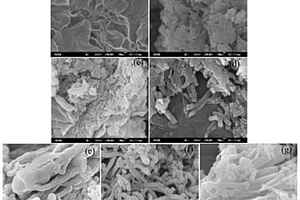

用于電極材料的生物質/氧化石墨烯碳復合材料及其制備方法 821

 0

本發明屬于生物質/氧化石墨烯碳復合材料技術領域，公開了一種生物質/氧化石墨烯碳復合材料。該復合材料的制備方法為，將生物質球磨、干燥后作為反應物A；多層氧化石墨烯與稀酸混合，混合液作為反應物B，A與B混合分散均勻后采用微波水熱法處理，最后干燥得到生物質/氧化石墨烯炭復合材料。該復合材料制備方法簡單，無需添加粘結劑和導電劑，復合材料具有高的導電性、高比容量及良好的倍率性能。

羥基、氨基修飾改性的抗爆復合材料及其制備方法 843

 0

本發明公開了一種羥基、氨基修飾改性的抗爆復合材料及其制備方法，屬于防腐抗爆材料技術領域，通過將氨基和羥基引入到碳納米管和聚苯胺形成的復合材料中，并且在將氨基和羥基引入到碳納米管和聚苯胺形成的復合材料的過程中，可以實現聚苯胺的二次摻雜和解摻雜，之后再將功能化的碳納米管與二次摻雜態聚苯胺復合材料與聚脲彈性體材料混合，通過將碳納米管與聚苯胺復合材料預先功能化然后再通過物理分散與化學反應相結合的方式將功能化的碳納米管與聚苯胺復合材料接入到抗爆彈性體材料中，避免了通過提高樹脂體系中硬段含量來補強材料造成材料低溫柔韌性差的缺陷，可用于提升石化企業建筑抗氣體爆炸沖擊能力，可有效降低石化企業建筑物爆炸沖擊傷害。

水刺激響應橡膠復合材料及其制備方法 773

 0

本發明公開了一種水刺激響應橡膠復合材料及其制備方法。本發明包括以下重量份的原料：丁腈橡膠30?80份，聚環氧乙烷20?70份，硫化劑0.8?1.6份，加工助劑0?5份；本發明還給出了上述橡膠復合材料的制備方法，上述原料經過混煉和硫化，得到橡膠復合材料。本發明采用傳統橡膠高分子材料與功能性高分子材料相復合，經過混煉和硫化，制備出了一種具有水刺激響應的橡膠復合材料，這是一種新型刺激響應的橡膠復合材料，提高了形狀記憶高分子材料的利用價值，該橡膠復合材料質地均勻，具有交聯網絡結構，不存在脫層等問題，轉換溫度區間一直處于室溫與體溫之間，具有更好的形狀記憶固定和形狀恢復性能，廣泛應用于生物醫療等領域。

基于多巴胺提高碳纖維增強復合材料表面涂裝性能的方法 719

 0

本發明屬于材料表面處理及涂裝技術領域，涉及一種表面自由能較低的碳纖維增強樹脂基復合材料，通過該方法可顯著提高涂料在材料表面的附著能力。技術方案包括以下步驟：(1)脂肪醇聚氧乙烯醚AEO?12，0.1?2份，JFC，0.1?3份，30wt％的H2O2溶液，0.01?0.5份，余量為H2O，組成A液。(2)用硼砂和硼酸配制pH值為8.0?8.5的緩沖溶液，將鹽酸多巴胺溶于緩沖溶液，配制濃度為0.4?0.6g/L的鹽酸多巴胺溶液, 得到B液。(3)將A液與B液等體積混合均勻，刷涂或噴涂至經過打磨處理后的碳纖維增強樹脂基復合材料表面上，待干燥后進行涂料的涂裝。本發明可顯著提高涂料在碳纖維增強樹脂基復合材料表面的附著力。

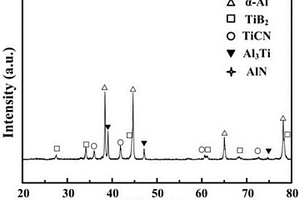

內生多相多尺度陶鋁復合材料及其制備方法 760

 0

本發明公開一種內生多相多尺度陶鋁復合材料，所述內生多相多尺度陶鋁復合材料的化學組成及其質量百分比為：Al：40～80wt.％；Cu：0～5wt.％；Mg：0～5wt.％；TiCN、AlN和TiB₂：20～50wt.％。本發明還提供一種內生多相多尺度陶鋁復合材料的制備方法，將Al粉、Ti粉、Cu粉、Mg粉以及B₄C和BN混合粉末燒結原位內生制備含有多相多尺度TiCN?AlN?TiB₂顆粒的陶鋁復合材料，并優化TiCN?AlN?TiB₂顆粒的百分含量，實現陶鋁復合材料中TiCN?AlN?TiB₂顆粒的多相多尺度分布。

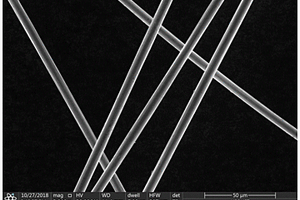

三重殺菌復合材料及其制備方法 758

 0

本發明公開了一種三重殺菌復合材料及其制備方法。首先對三維多孔材料進行預處理，干燥；再在三維多孔材料上通過原位聚合包覆一層導電高分子材料；以乙二醇為溶劑，配制鹽酸、聚乙烯吡咯烷酮、硝酸銀的混合溶液，將上述所制備的材料放入反應釜中進行水熱反應，然后將得到的產品離心，乙醇清洗，最終形成銀納米線/導電高分子/多孔材料的三重殺菌復合材料。本發明中所制備的復合材料由于導電高分子的加入增強了整個復合材料導電能力，使元件在電場下的殺菌能力上更出色，而且導電高分子存在的納米級微粒，極大增加了材料的比表面積，能夠增強對銀納米線的吸附能力，使該復合材料具有更好的長效穩定性。本發明的制備方法操作簡單，成本低廉，可實現宏量化可控制備，應用前景廣闊。

石墨烯與二次摻雜態聚苯胺納米復合材料的制備方法 1015

 0

本發明公開了一種石墨烯與二次摻雜態聚苯胺納米復合材料的制備方法，屬于復合材料技術領域，通過利用有機酸或者無機酸對其中的本征態聚苯胺產物進行二次摻雜得到石墨烯與二次摻雜態聚苯胺納米復合材料，其采用簡單易行的原位聚合法，不僅適用于大規模生產，而且其制備的石墨烯與二次摻雜態聚苯胺納米復合材料還可以克服石墨烯的聚集使之均勻的分散，通過二次摻雜的方法將石墨烯和聚苯胺在酸體系下進行二次摻雜復合，進而聚苯胺以非共價鍵形式修飾在石墨烯上，不僅保持了石墨烯的本體結構，同時還避免了石墨烯的團聚，解決了純石墨烯、純聚苯胺以及石墨烯/一次摻雜態聚苯胺等存在的分散性、溶解性、導電性差等缺陷，獲得綜合性能優異的復合材料。

具有隔離結構的輕質聚合物納米復合材料及其制備方法 971

 0

本發明公開了一種具有隔離結構的輕質聚合物納米復合材料及其制備方法，屬于高分子材料技術領域。該復合材料包括聚合物基體、空心微球和納米填料。其中，聚合物基體為“海相”，即連續相；空心微球作為“島相”，能夠在降低復合材料密度的同時，在基體中發揮體積排斥作用，促使納米填料在較低含量下就能夠在基體中形成致密的三維網絡，最終實現輕質、隔離結構聚合物納米復合材料的制備。該復合材料的制備方法為：首先，將納米填料包覆于空心微球表面，然后將包覆好的空心微球均勻分散于聚合物基體中，最后加工成型。其具有優異的阻燃、導電、導熱或電磁屏蔽等功能，可應用于航空航天、交通運輸、電子通訊等高端技術領域。

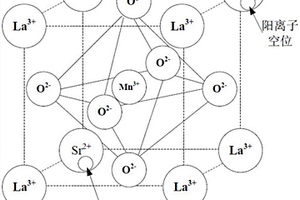

改性的半導電復合材料及其制備方法 1073

 0

本申請涉及一種改性的半導電復合材料及其制備方法，屬于電工材料領域。本申請的改性的半導電復合材料，其中含有具有陽離子空穴的改性的快離子導體。本申請的改性的半導電復合材料的制備方法，其包括，將具有陽離子空穴的改性的快離子導體添加至半導電復合材料中制備得到改性的半導電復合材料；主要用于高壓電纜，實現降低半導電復合材料中電荷發射的作用。

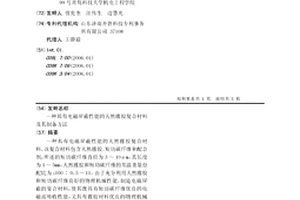

具有電磁屏蔽性能的天然橡膠復合材料及其制備方法 744

 0

一種具有電磁屏蔽性能的天然橡膠復合材料,該復合材料包含天然橡膠、短切碳纖維和配合劑,所述的短切碳纖維直徑為3～10μm,其長度為1～5mm,天然橡膠和短切碳纖維的常溫重量份配比為:100∶0.5～11。由于充分利用天然橡膠和短切碳纖維良好的物理機械性能,制造電磁屏蔽的復合材料,使其既具有短切碳纖維優良的電磁波吸收性能,又具有橡膠材料優良的物理機械性能,可以適應多種環境的需要;電磁屏蔽性能高,制備方法簡單,制造成本低,減少了能源消耗。

TiO₂納米顆粒包覆碳層電流變復合材料的制備方法 816

 0

本發明屬于電流變智能材料領域，涉及一種通過氧化法制備MXene復合材料流變液的技術，具體涉及一種氫氟酸刻蝕得到Ti3C2Tx，進一步采用過氧化氫水熱氧化制備TiO2@C復合材料的方法；主要包括刻蝕和水熱氧化步驟制備復合材料；其制備原料易得，制備成本低，制成的流變復合材料有較高介電常數的片層結構和低導電性，穩定性高，應用環境友好。
