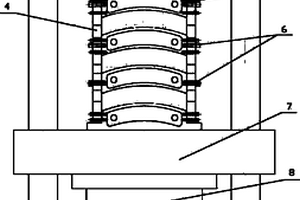

本實用新型提供一種非金屬防彈插板的制備裝置,其包括多層層板裝置和快速升降溫機構。通過連板定位裝置實現多層模板平行升降確保板材各處壓力均勻。通過導熱油管道自動切換裝置實現模板快速升降溫。采用本實用新型制備超高分子量聚乙烯纖維復合材料防彈插板所需時間比傳統壓制時間減少30%以上。

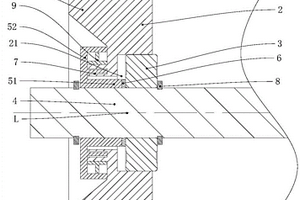

本實用新型公開了一種靜音托輥和皮帶輸送機,涉及托輥技術領域,該靜音托輥包括:托輥筒體,為非金屬的中空筒體,托輥筒體包括筒本體和設在筒本體的外周壁外的靜音層;軸承座,嵌裝在托輥筒體的端部筒腔中并內設軸向貫穿的軸承容置腔,軸承,嵌設在軸承容置腔中;輥筒軸,穿設在軸承中;端蓋,固定套裝在輥筒軸的端部并包括朝向軸承的軸承內圈延伸的端蓋內圈止擋部;和彈性預緊件,沿軸向設置于端蓋內圈止擋部與軸承內圈之間。筒本體的材質為纖維增強熱塑性復合材料或熱塑性樹脂;和/或,靜音層的材質為橡膠材料或發泡材料。彈性預緊件為彈簧墊圈或彈性墊圈。本實用新型的靜音托輥和皮帶輸送機的運行噪音低。
本實用新型涉及一種用于雙腔尿管的膀胱沖洗用尿管接頭,屬于泌尿外科診療技術領域,解決了現有技術行膀胱沖洗過程中,沖洗裝置不易固定、尿管被反復穿刺易造成患者損傷或感染、醫患成本高等問題。本實用新型尿管接頭包括接頭主體、引流接頭和沖洗自閉合接頭;接頭主體包括接頭主管、尿管接口、引流接口和沖洗接口。其中尿管接口帶有外波紋結構,用于連接尿管;引流接口容置的引流接頭帶有內波紋結構,用于連接引流裝置,沖洗接口內設置沖洗自閉合接頭,且在端口設置有外螺紋結構,用于連接沖洗裝置。本實用新型采用復合材料一體成型,不僅能減少膀胱沖洗操作困難、提升臨床護士的工作效率,還能保障患者安全、降低患者尿路感染發生率。
本實用新型公開了一種斜交空間鋼管結構的碳纖維修復補強結構,包括鋼管節點主管與兩根與其斜交的鋼管節點支管,節點鋼管外部通過膠黏劑包裹有碳纖維增強復合材料,鋼管節點主管外通過膠黏劑包裹有若干層纖維方向不同的主管碳纖維布,每根鋼管節點支管外均包裹有若干層纖維方向不同的支管碳纖維布,每層支管碳纖維布均包括條形支管碳纖維布與矩形支管碳纖維布,支管碳纖維布與主管碳纖維布外部均設置有碳纖維材質條,支管碳纖維布與主管碳纖維布外部還設置有若干錨固壓條。本實用新型是針對現有技術所存在的不足,提供一種設計合理,結構簡單,安全可靠的斜交立體管道修復補強結構。

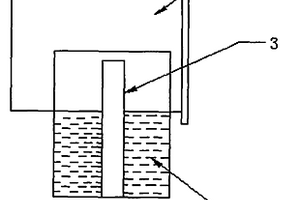

本實用新型公開了一種生物質燃氣高壓靜電除焦器的絕緣裝置,包括絕緣子室和絕緣子,高分子復合材料的絕緣子安裝在絕緣子室內,絕緣子室內填充有隔離生物質燃氣的隔離液,三個絕緣子室均勻安裝在高壓靜電除焦器筒體的側面且處在同一個平面,絕緣子室的頂端通過支架連接固定,支架下端懸掛高壓靜電除焦器的極絲盤。本實用新型裝置用專用的隔離液浸泡絕緣子,使得絕緣子與生物質燃氣完全隔離,避免因雜質附著表面而降低絕緣子的性能,使得生物質燃氣高壓靜電除焦器有足夠高的電壓等級和電流密度,提高焦油及粉塵的分離效果,保證系統高效、穩定運行。

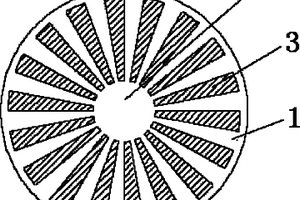

本實用新型公開了一種用于脈沖管制冷機的熱端散熱器,屬于低溫制冷技術領域,熱端散熱器由圓形散熱片和鰭片組成,鰭片為扇形、環形或針形,鰭片之間在散熱片中心部位構成圓孔。本實用新型采用紫銅鰭片結構,比表面積大,增大了制冷介質與傳熱材料的接觸面積,提高散熱效率;散熱器的高導熱傳熱部位采用高熱導率、低熱膨脹的金剛石/銅復合材料散熱片,熱量能快速傳遞散出,與脈沖管制冷機的熱端材料良好匹配;與單一使用純銅或鉬銅的熱端散熱器相比,能將主動散熱和被動散熱相結合,具有高的導熱率和傳熱效率,低的熱膨脹系數,加工裝配簡單方便,輕量化,可靠性高,適用于航空航天,軍事,低溫電子學,低溫醫學,氣象,氣液化,超導等領域。
配置高強度筋的可自復位混凝土剪力墻屬于鋼筋混凝土剪力墻技術領域,其特征在于含有端部邊緣構件縱筋、墻片中部豎向分布縱筋、水平分布筋和混凝土,其中,僅將所述墻體邊緣構件縱筋中的一部分筋替換成高強度筋,或者把所述端部邊緣構件縱筋中的一部分筋和墻片中部豎向分布筋的一部分筋同時替換成高強度筋。所述高強度筋是指包括屈服強度在500MPa以上的鋼筋、鋼絲、高強度鋼絞線和纖維增強復合材料(FRP)筋在內的縱筋,所述高強度筋可以分散布置在邊緣構件的四周,也可以在邊緣構件中集中布置。本實用新型可提高剪力墻的抗側剛度,延緩抗側剛度劣化,使結構具有自復位能力,減少地震后結構的殘余變形。

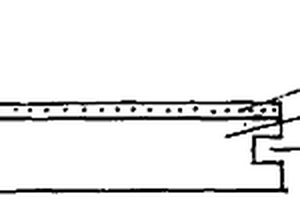

本實用新型公開了一種自粘式減振墊板,該自粘式減振墊板包括:減振墊板本體,減振墊板本體的上表面或下表面中的至少一面設置有非瀝青基自粘材料層,非瀝青基自粘材料層背向減振墊板本體的表面設置有保護膜。該自粘式減振墊板可以在制備混凝土軌枕或混凝土支承塊時直接將非瀝青基自粘材料層壓合在未熟化的混凝土表面,待混凝土熟化后便粘合為一體,也可以去掉非瀝青基自粘材料層上的保護膜直接將非瀝青基自粘材料層貼合在完全熟化且未經打磨的混凝土軌枕底部、混凝土支承塊底部、復合材料軌枕底部或塑料軌枕底部,實現快速粘接效果。
本申請提供了一種樹脂混合裝置,該裝置包括緩沖器、至少兩個注射器、混合管、混合器以及清洗器,緩沖器開設有導出管道、清洗管道以及至少兩個導入管道,清洗管道和至少兩個導入管道分別與導出管道連通。至少兩個注射器分別與至少兩個導入管道連通,用于向導入管道內注入樹脂?;旌瞎艿膬啥朔謩e連通樹脂注射裝置和導出管道,混合器設置在混合管內,用于將來自至少兩個導入管道的樹脂進行混合后注入樹脂注射裝置。清洗器,與清洗管道連通,用于在樹脂混合完成后向混合管內注入清洗液。該裝置可以解決復合材料樹脂轉移模塑工藝中由于不能連續混合樹脂致無法連續生產的問題,且結構簡單,成本低廉。

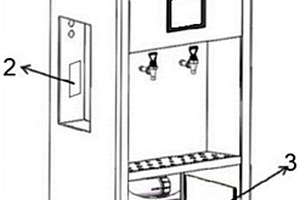

本實用新型公開了一種適用高原高寒高海拔地區的商用凈化式開水器,包括外殼,所述外殼內安裝有溫控器,在外殼的內部靠近下端的位置開設有內腔,在內腔的側壁上安裝有保溫加熱板,且在內腔的底部安裝有環境溫度傳感器,所述溫控器分別與保溫加熱板、環境溫度傳感器之間電性連接。所述保溫加熱板的數量為多個。所述保溫加熱板包括加熱件與保溫件。在本實用新型實施過程中,保溫加熱板是將保溫材料和加熱材料復合在一起的復合材料,安裝在外殼內壁;環境溫度傳感器負責采集環境溫度傳送到溫控器;溫控器收集環境溫度傳感器的數據,根據收集的溫度數據作運算判斷控制保溫加熱板對開水器內部環境進行溫度補償,實現保溫防凍的目的。

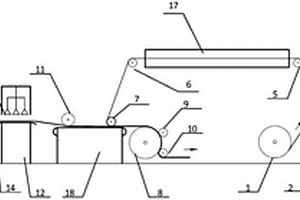

本實用新型公開了一種高阻燃性多軸向碳纖維經編織物和設備,編織物包括多層碳纖維層以及在各層碳纖維層上均勻附著的阻燃劑粉體,阻燃劑粉體粘附在碳纖維層上并通過縫編工藝固定。以及種制備多軸向碳纖維經編織物的設備,包括上游紗架、多組供絲組件、與供絲組件數量相同的多個噴淋管、第展絲控制臺、供料槽、供料泵、循環泵、供料管、壓輥、接液槽、紅外干燥箱、紅外排風、熱風干燥箱、熱風干燥排風、編織機頭和卷繞機。使用此種設備織造的碳纖維織物可用于RTM、真空導入等復合材料成型工藝,配合阻燃樹脂使用,可顯著提高最終制件的阻燃等級。
本實用新型提供了一種輔助自動鋪放的柔性碳納米管薄膜自加熱平臺,涉及復合材料成型技術領域,能夠使鋪放工裝表面具備加熱功能,降低鋪放工裝與鋪放工藝溫度間的差異,提高鋪放材料粘性,改善鋪貼效果;該平臺包括從下往上依次鋪設的自動鋪放模具、碳納米管薄膜和真空袋;所述碳納米管薄膜通過導線與電源連接;所述真空袋通過管路與抽真空裝置連接;所述碳納米管薄膜為任意面積,能夠覆蓋所述自動鋪放模具的鋪貼區;所述真空袋通過密封膠粘貼在所述自動鋪放模具上,且覆蓋所述碳納米管薄膜所在區域。本實用新型提供的技術方案適用于自動鋪絲/自動鋪帶的過程中。

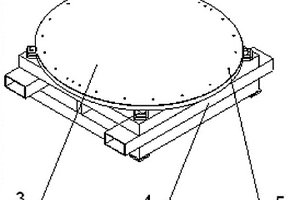

一種大尺寸高精度天線反射面成型工裝,包括:殷鋼模體、支撐框架、m個定位銷孔和n個基準銷孔。殷鋼模體和支撐框架之間通過連接件連接;殷鋼模體上端面為非球面結構,殷鋼模體上端面的面型與天線反射面配合,殷鋼模體的上端面用于鋪設多層材料,每層均陣列有多條預浸帶,位于同一層的預浸帶鋪設方向相同,兩相鄰層之間預浸帶的鋪設方向不同。定位銷孔的數量m根據每層預浸帶的條帶數確定,基準銷孔的數量n根據不同層預浸帶鋪設方向之間的夾角確定。本實用新型解決了大尺寸高精度復合材料天線反射面產品的成型問題以及該類產品操作過程中的脫模問題。

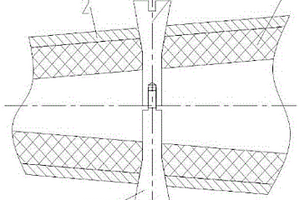

一種銷軸熱匹配連接結構,由舵軸、軸套、錐形柱銷和錐形母銷組成,其中軸套位于舵軸的外側,并通過過盈配合連接;錐形柱銷為錐?柱?柱結構,外段為錐形結構,中段為柱形結構,內段為柱形外螺紋;錐形母銷也為錐?柱?柱結構,外段為錐形結構,中段為柱形結構,內段為柱形內螺紋;錐形柱銷和錐形母銷貫穿舵軸和軸套的中部;舵軸和軸套設計有錐面軸孔,用于與錐形柱銷和錐形母銷的錐形結構進行配合連接,通過錐形柱銷的外螺紋以及錐形母銷的內螺紋之間的連接使得整體結構連接緊密,本實用新型有效減小舵軸和軸套采用的復合材料與錐形柱銷和錐形母銷采用的金屬材料之間由于熱膨脹系數差異而引起的熱應力,防止熱應力破壞的現象發生。

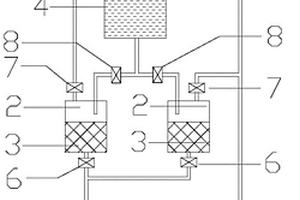

本實用新型屬于樹脂基復合材料液體成型技術,涉及一種并聯輔助脫泡單元的樹脂真空脫泡裝置。在真空脫泡桶和樹脂貯存罐之間的連接管路上設置輔助脫泡單元,輔助脫泡單元內放置導流網,每個脫泡輔助單元分別與真空源通過管路相連,每個脫泡單元的出膠口管路經過匯合一并接入真空脫泡桶中,真空脫泡桶與真空源通過管路相連。本裝置使用后,采用本裝置完成樹脂脫泡后的清洗過程簡單,由于輔助脫泡單元內的樹脂導流網在收集后可隨制件一起進行固化,避免了復雜的孔板式機械脫泡結構的清洗,同時減少了清洗脫泡裝置內殘留樹脂的溶劑用量,對環境友好。

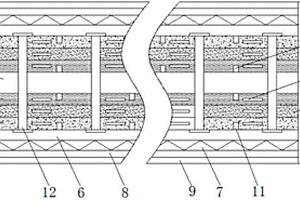

本實用新型公開了一種高強度木塑復合包裝防護板,包括塑料板,所述塑料板的頂部和底部均固定連接有木粉板,兩個所述木粉板遠離塑料板的一側均固定連接有稻殼纖維板,并且兩個稻殼纖維板遠離木粉板的一側均固定連接有秸稈纖維板,兩個所述秸稈纖維板遠離稻殼纖維板的一側均固定連接有固定板,兩個所述固定板遠離秸稈纖維板的一側均固定連接有加強板,本實用新型涉及木塑復合材料技術領域。該高強度木塑復合包裝防護板,通過塑料板與加強筋、加強條、固定板以及加強板的配合使用,大大提高了木塑復合板的強度,可以有效地對貨物進行保護,提高了包裝運輸過程中的安全性,提高了防護的效果,避免了經濟損失,實用性較強。

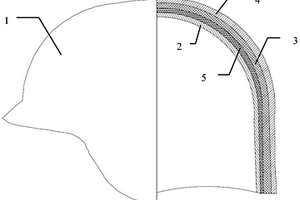

本實用新型提供了一種特殊結構設計的芳綸復合防彈頭盔包括殼體、噴漆層及懸掛件,其特征在于,殼體包括內層和外層,內層由若干層高含膠量纖維織物預浸料組成,外層由若干層低含膠量纖維織物預浸料組成,所述殼體內層和外層之間設有一層聚氨酯粘膠加固層。采用本實用新型的結構設計及成型工藝制作的防彈頭盔,從防彈機理上來說,充分發揮了芳綸纖維的高強度及復合材料的機械性能,有效的減小了子彈射擊后,在頭盔內側產生的鼓包的高度,減少了頭盔內側凸起對使用者頭部的傷害;有效的減小了子彈穿透的層數,提高了頭盔的安全余量。
本實用新型提供一種光譜雷達手表,可以監測到紅外輻射源,并可對異常紅外輻射源提供顏色預警。該光譜雷達手表包括光譜感應球及表體;其中,所述光譜感應球包括外殼、金屬夾殼、內殼、陀螺儀和復用導電軸,所述外殼由感光復合材料制成,所述內殼由光譜感應陣列制成,所述金屬夾殼位于所述外殼和所述內殼之間,所述陀螺儀安裝于所述內殼中,所述復用導電軸作為所述陀螺儀的主軸,所述陀螺儀與所述內殼接觸的環形面上分布有相位感應柵。所述表體包括表盤、信號過濾器、至少一個微型投影機和顯示膜;其中,所述至少一個微型投影機與所述信號過濾器連接;所述顯示膜附在所述表盤表面;所述金屬夾殼與所述表體的信號過濾器連接。

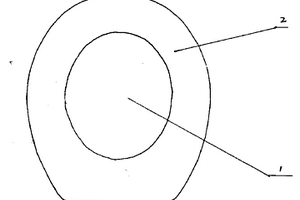

坐便器一次性衛生坐墊,是一個不與坐便器任何部位固定連接的獨立坐墊,其外形與坐便器固定坐墊相同。外徑尺寸大于坐便器固定坐墊外徑尺寸,孔(1)小于坐便器固定坐墊的孔,所用的材料為紙、紡織材料,符合環保要求的化纖材料或復合材料。目的是它能使人坐便時身體完全避免接觸公用坐便器坐墊,用時覆蓋在坐便器固定坐墊上,用后即棄,可達到衛生、防病的效果??蓮V泛使用于賓館、飯店、電影院以及各種有坐便器設施的公廁。
本實用新型提供一種新型高熱效復合太陽能,包括水箱和集熱管,所述水箱包括內筒和外筒,其中內筒和外筒均由兩個半圓筒體組合而成,且各半圓筒體均為模壓而成的復合材料半圓筒體,所述內筒和外筒之間還填充有保溫材料層。本實用新型具有結構簡單、安全、高效的特點。
預應力FRP多孔梁,采用纖維增強復合材料,其特征在于所述多孔梁由內部具有沿梁體長度方向延伸的中孔的復數個單梁體并列組成,所述各單梁體的中孔內沿梁體長度設置的鋼絞線,所述鋼絞線的兩端拉緊固定,組成多孔梁的各單梁體在鋼絞線的作用下呈拱形突起結構,所述多孔梁的兩端扣裝封閉鋼板。該預應力FRP多孔梁的組合結構簡單牢固,能夠滿足各種跨度橋梁的施工需要,其所采用的單梁體組件可以采用工廠化生產,并且多孔梁的承重寬度可以自由調整,鋼絞線的張緊能夠有效的提高多孔梁的整體承重性能,抗壓強度和彈性模量極高,該多孔梁的耐腐蝕和抗氧化性能佳,不需要維護和防腐處理,更能滿足長跨度橋梁的建設需要并保證橋梁的安全穩定。
