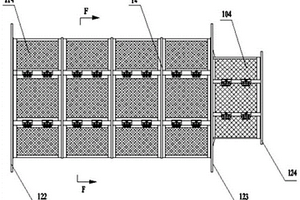

本實用新型涉及一種選礦用雙層轉筒,包括內層轉筒、外層轉筒和用于固定內層轉筒與外層轉筒的固定機構;所述內層轉筒包括內層框架、內篩板、第一壓板、第一固定座和用于將第一壓板與內層框架固定的旋轉鎖座;所述外層轉筒包括內層框架、外篩板、第二壓板、第二固定座和用于將第二壓板與外層框架固定的旋轉鎖座;所述固定機構包括若干支撐梁、左連接法蘭、中連接法蘭及右連接法蘭;在所述第一壓板和第二壓板上與焊接有旋轉鎖座相對的一邊通過鉸鏈分別固定在內層框架和外層框架上。本裝置切實提高了選礦效率、極大改善了篩孔被堵塞的狀況,且結構簡單、篩板更換方便、快捷。

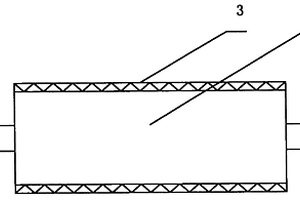

本實用新型涉及一種泥料、頁巖、礦物對輥超細破碎對輥筒,尤其是一種制磚、制瓦、選礦行業用的小直徑大長度超細碎對輥筒。本實用新型的筒體的中間貫穿有軸;其中:該制磚、制瓦、選礦行業用的小直徑大長度超細碎對輥筒的直徑與長度的比例為:1∶2-1∶10。本實用新型的優點在于:在不增加對輥輪壓力的前提下,可提高單位面積的壓強,從而實現既能節省能源,又能超細破碎的目的。
本實用新型公開了一種變速式離心選礦設備,屬于選礦設備技術領域,包括料斗,所述料斗的頂端嵌入有進料管,且料斗的下方互通連接有轉鼓,所述轉鼓的底部銜接有基座,且轉鼓底部的出料管貫穿伸出基座的底端,所述基座的底部兩端垂直固定有底腳,且底腳與基座之間反向焊接有V形支撐架,所述V形支撐架與基座之間焊接有支桿,在進料管的內壁焊接帶有橡膠緩沖板的人字形分流板,當礦漿從進料管沖入時沖擊多塊橡膠緩沖板后引發橡膠緩沖板的沖擊回彈后落入料斗和轉鼓,削弱了礦漿下落的沖擊力,防止高流速礦漿沖傷料斗和轉鼓內壁。
本實用新型公開了一種可調節角度的選礦設備用滾筒篩,屬于選礦設備技術領域,包括滾筒網篩,所述滾筒網篩右端通過筒軸固定安裝于變頻驅動電機上,所述變頻驅動電機固定安裝于安裝支撐板上,所述安裝支撐板下端固定安裝有右升降支撐柱,所述滾筒網篩內部中心固定安裝有攪拌架,所述滾筒網篩左端外側通過保護軸套固定安裝有旋轉電機,所述攪拌架與滾筒網篩左端外側的旋轉電機固定連接,所述旋轉電機通過安裝座和轉動軸鉸鏈固定安裝在左升降支撐柱。本實用新型設計新穎,便于操作且使用效果好,可提高篩選效率,能夠快速地對礦物進行篩選,加快工作進度,并且對滾筒篩進行角度自由調節,能夠進行集中篩選,提高了工作效率。

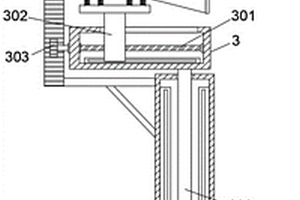

本實用新型涉及選礦技術領域,公開了一種選礦用提升裝置,其包括支撐底座,所述支撐底座的頂端固定連接有提升箱,提升箱的輸出端固定連接有水平驅動箱,水平驅動箱內轉動安裝有水平設置的第一螺紋桿,第一螺紋桿的外側螺紋安裝有水平滑塊,水平滑塊的底端與水平驅動箱的底端內壁滑動連接,第一螺紋桿的一端延伸至水平驅動箱的外部且固定連接有齒輪。本實用新型結構巧妙,使用方便,能夠通過提升箱能夠帶動儲料箱升降移動,儲料箱向上移動的過程中,由于齒條與齒輪嚙合,能夠帶動第一螺紋桿轉動,從而能夠帶動水平滑塊向右移動,從而能夠帶動儲料箱向右移動,能夠更加方便的進行加料。
本實用新型公開了一種易維修選礦用浮選機,包括浮選殼、攪拌機構、浮選機構與卡接機構,浮選殼的內部安裝有與其相適配的攪拌機構,攪拌機構的右側安裝有浮選機構,攪拌機構的底部且對應浮選殼的位置安裝有與攪拌機構相適配的卡接機構,攪拌機構包括安裝板、驅動電機、主動輪、從動輪、攪拌軸與葉片,安裝板頂部的左側安裝有驅動電機,驅動電機的輸出軸上安裝有主動輪。本實用新型通過浮選殼、攪拌機構、浮選機構與卡接機構之間的相互配合,實現了一種易維修選礦用浮選機,方便對攪拌機構的整體進行拆裝,因此在對攪拌機構或者浮選殼內部進行清理時都較為便利,進而方便了工作人員對浮選機進行維修或者養護。
本申請公開了一種選礦搖床用給料給水裝置,包括給水槽和給礦斗,還包括,分水組件和凈水組件,分水組件包括進水管、水箱、分水管道、流量控制閥和稱量傳感器,進水管安裝在水箱上側,流量控制閥安裝在進水管側部,分水管道設置在給水槽內側,分水管道與水箱連接,分水管道側部設置有若干給水口,稱量傳感器設置在給礦斗側部,凈水組件包括濾芯,濾芯設置在水箱內側。本方案通過稱量傳感器與流量控制閥電性連接使得水流大小與給礦量實時匹配,進而防止給水過多或過少,通過分水管道和給水口的設置,使得給水槽給水均勻,通過濾芯的設置,對水流進行過濾,防止水中雜質影響選礦質量。

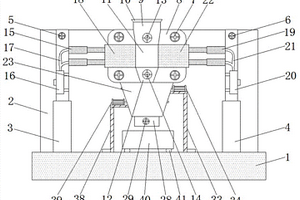

本實用新型公開了一種用于選礦作業成品礦的高效壓濾機,包括底座,所述底座的上表面分別固定連接有背板、第一支架和第二支架,所述第一支架的頂部通過第一緊固螺栓與背板固定相連,所述第二支架的頂部通過第二緊固螺栓與背板固定相連,所述第一支架和第二支架之間設有碾壓箱,所述碾壓箱的四角均通過第三緊固螺栓與背板固定相連,所述碾壓箱的頂部設有入料口,所述入料口上設有料斗,所述碾壓箱的中部設有碾壓腔,所述碾壓箱的底部設有碾壓出料口,入料口和碾壓出料口上分別設有第一閥門和第二閥門。該用于選礦作業成品礦的高效壓濾機,提高了其壓濾效率,解決了壓濾效率較低的問題,且結構新穎,布局合理,調節方便,易于推廣使用。

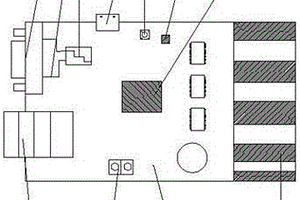

本實用新型公開了一種選礦機振動斗控制卡,包括主體,網口,磁條,電子集成芯片,所述主體一端部設置有接口,所述電子集成芯片設置在所述主體中央部分,所述主體下方鉆有螺絲孔,所述主體另一端部設置有所述網口,所述網口上方設置有串口,所述串口連接著電路線,所述電路線連接著所述磁條,所述磁條上方設置有USB接口,所述USB接口側邊設置有顯示板智能識別器,所述顯示板智能識別器側邊設置有溫度傳感器。有益效果在于:該控制卡可以有效的控制選礦機振動斗工作,工作效率高,降低了操作難度,為工作人員提供了方便。

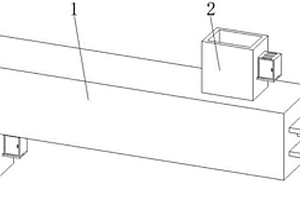

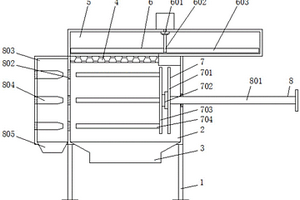

本實用新型公開了一種節能選礦用磁選機,涉及選礦技術領域,包括支撐腿,所述支撐腿的上端設置有磁選箱,且磁選箱的下端安置有礦物料出料口,所述磁選箱的內部上端鑲嵌有物料松散板,且磁選箱的上端連接有物料槽,所述物料槽的正面安裝有入料口,且物料槽的內部固定有物料推動機構,所述物料推動機構的內部包括有第一旋轉軸,且第一旋轉軸的下端設置有連接軸,所述連接軸的兩側下端安置有推板。本實用新型中,由于物料松散板呈網孔狀結構,則可以對從物料槽的出口端滲透下來的礦物料進行松散,防止含礦物料粘結在一起,使含礦物料呈顆粒狀依次向下掉落,這樣可以有助于磁棒吸附含礦物料中的礦物質。

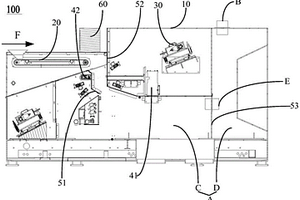

本實用新型提供了一種利用空氣循環改善成像環境的選礦一體機。所述選礦一體機包括:機架,所述機架內部設置有腔體;輸料組件,所述輸料組件設置于所述機架上,所述輸料組件上的礦料從所述輸料組件的傳輸路徑的末端向下掉落,形成拋物線輸料路徑,所述機架遠離所述輸料組件的一側設置有至少一個排氣口;至少一排風機,所述排風機的數量與所述排氣口的數量一致,所述排風機設置于所述排氣口內,以單向排出所述腔體內部的灰塵和水霧。本實用新型技術方案通過在機架上,例如機架的頂部開設多個排氣口,并在每個排氣口內設置排風機,利用排風機產生單向排吸力,將腔體內部的灰塵和水霧抽離腔體。

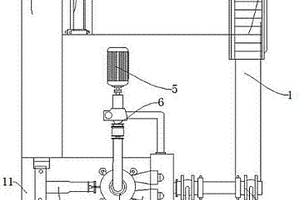

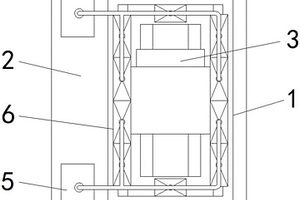

本實用新型公開了一種選礦機氣路循環系統裝置,屬于選礦設備領域,包括輸氣管道和電機,所述輸氣管道內部安裝有濾塵器,所述濾塵器通過所述輸氣管道與測速扇葉相連接,所述電機通過傳動桿與渦扇泵相連接,所述渦扇泵通過進氣筒與整流室相連接,所述渦扇泵另一側通過排氣管與所述輸氣管道相連接,所述排氣管、所述渦扇泵、所述進氣筒均安裝在機體上。有益效果在于:本實用新型可以帶動氣路循環系統內的氣體流通,并且具備主動過濾氣體中粉塵的能力,可以延長選礦機氣路循環系統的壽命,工作人員可以觀察和調節氣流速度。

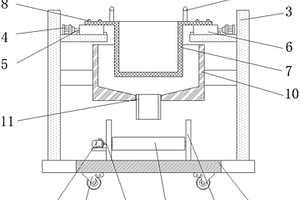

本實用新型公開了一種高強度選礦設備,包括底座和承載箱,所述底座下端面的左右兩側均設置有自鎖滾輪,且底座上端面的左右兩側均固定有第一支架,所述第一支架頂部的內端面固定有液壓缸,且液壓缸的內側通過活塞桿與移動塊相連接,同時移動塊之間設置有篩框,所述承載箱設置在篩框底部的外側,且承載箱固定在第一支架之間,同時承載箱的底部貫穿固定有出料通道,所述出料通道的下側設置有傳送帶裝置,且傳送帶裝置轉動連接在第二支架之間,同時第二支架固定在底座上。該高強度選礦設備,將礦石倒入到篩框內后,篩框可隨著移動塊一起前后反復移動,以此對礦石進行篩分處理,方便將大小礦石分離開,且三個篩框可同時工作,方便提高工作效率。
本發明公開了一種新型選礦跳汰機,包括跳汰機本體,所述跳汰機本體的內部底壁安裝有支架,支架的頂部通過第一轉軸活動連接有連接桿的中心處,連接桿的兩端均通過第二轉軸活動連接有第一下料斗和第二下料斗的底端,且第二轉軸的一端通過焊接固定在第一下料斗和第二下料斗上,支架的右側安裝有電機,電機的主軸端固定連接有圓盤,圓盤和安裝在第二下料斗上第二轉軸均焊接有圓柱,兩個圓柱之間活動連接有傳動桿的兩端,第一下料斗和第二下料斗的頂端貫通連接有上料斗,且第一下料斗和第二下料斗與上料斗的連接處通過螺絲連接有隔膜,該選礦跳汰機,結構緊湊,便于使用。

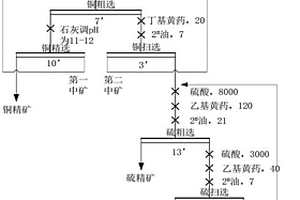

本發明屬于金屬礦產資源開發技術領域,具體涉及一種含磁黃鐵礦的選礦方法,包括以下步驟:將含磁黃鐵礦石進行銅浮選粗選工藝,將得到的銅浮選精礦進行銅浮選精選工藝;將所述銅浮選粗選工藝得到的尾礦進行銅浮選掃選工藝;將所述銅浮選掃選工藝得到的尾礦進行硫粗選浮選工藝;將所述硫粗選浮選工藝得到的尾礦進行硫浮選掃選工藝;將硫浮選掃選工藝得到的尾礦進行磁選工藝,得到鐵精礦。本發明特別適用于低銅高硫鐵的含磁黃鐵礦,工藝采用高堿先浮后磁選礦,可全面的回收了銅鐵礦石中有價金屬,包括金屬物銅、鐵、硫、磁黃鐵礦等。

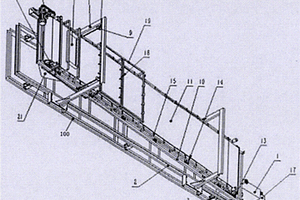

本發明涉及一種推動懸振毛毯選礦機,包括下層支架、平行軌道、中層龍門高框架、中層龍門低框架、上層框架機座以及毛毯圓環帶;中層龍門高框架和中層龍門低框架均豎直安裝于平行軌道上;上層框架機座通過掛繩連接固定于中層龍門高框架,毛毯圓環帶設置于上層框架機座上,上層框架機座傾斜設置,上層框架機座的下方設置有擺輪架,擺輪架上設置有擺輪電機;上層框架機座的前端處設置有進料斗和精礦斗,上層框架機座的后端設置有尾礦斗;上層框架機座的前端設置有大滾桶,上層框架機座的中部設置有托滾桶,上層框架機座的后端設置有中滾桶。所述推動懸振毛毯選礦機具有回收率高、耗水量少、占地面積小、設備使用壽命長等優點。

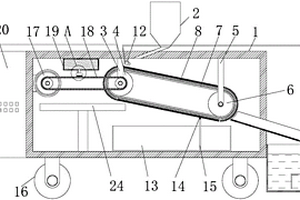

本實用新型公開了一種節能選礦用黃金分選機,包括箱體,所述箱體的上端面中心處貫通連接有進料斗,箱體的底端面安裝有萬向輪,箱體的內部安裝有第一支架和第二支架,第一支架的底端安裝有主動輪,第二支架上安裝有從動輪,主動輪和從動輪之間安裝有傳送帶,傳送帶上通過強力膠固定粘貼有淘金草,箱體的左側壁安裝有出料板,箱體的左側壁底部通過螺栓固定安裝有集水箱,集水箱的左側壁通過螺絲安裝有水泵,傳送帶的上方安裝有噴頭,水泵的出水口處通過水管與噴頭貫通連接,水泵的進水口處通過水管與集水箱的內部貫通連接,箱體的底壁安裝有收集框,該選礦用黃金分選機,結構緊湊,節能環保。

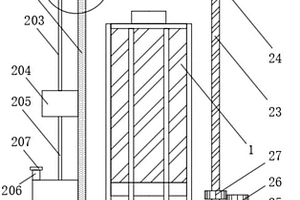

本實用新型公開了一種選礦系統用螺旋溜槽采礦裝置,包括:螺旋溜槽本體和清理機構;所述清理機構包括固定安裝在螺旋溜槽本體底部的底座,所述底座的頂部分別固定連接有電機和環形中空殼體,所述電機的輸出軸固定連接有主動齒輪,所述主動齒輪的外側嚙合連接有從動齒輪,所述從動齒輪的內部固定嵌裝有螺紋桿,所述螺紋桿的底端與底座轉動連接;本選礦系統用螺旋溜槽采礦裝置通過在螺旋溜槽本體上設置清理機構,使電機通過主動齒輪和從動齒輪帶動螺紋桿轉動后,環形中空殼體能夠在螺旋溜槽外部上下移動,進而使噴頭能夠對螺旋溜槽本體外部的玻璃板進行均勻的灰塵清理;通過以上設置,解決了玻璃擋板受灰塵影響而模糊不清的問題。

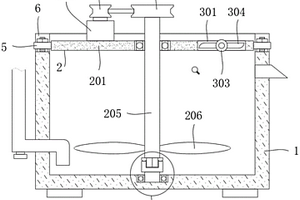

本實用新型公開了一種選礦使用的新型攪拌裝置,包括裝置主體,所述裝置主體的底部安裝有底座,所述裝置主體的頂部安裝有進料座,所述底座的左側裝配有水箱,所述底座的內部安裝有安裝座。該選礦使用的新型攪拌裝置通過設置有攪拌葉、連接轉軸、第一驅動電機、大齒輪和小齒輪,使用時,啟動第一驅動電機,在第一驅動電機的作用下,帶動小齒輪開始旋轉,小齒輪旋轉的同時帶動大齒輪開始旋轉運動,大齒輪和連接轉軸的底部固定連接,從而帶動連接轉軸開始旋轉,利用攪拌葉攪動內部的礦石和水,一段時間后,便可將礦石上的泥沙清洗掉,采用攪拌來提高清洗的效率,節省了使用成本,解決的是使用成本較高的問題。

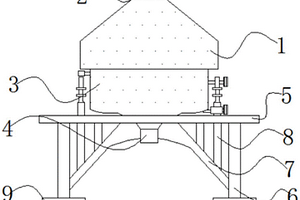

本實用新型涉及選礦加工設備技術領域,尤其涉及一種具有除塵功能的選礦裝置。其技術方案包括:殼體,所述殼體頂部和底部的一側方便安裝有第一除塵機構和第二除塵機構,所述第一除塵機構和第二除塵機構均包括進出料管、風機、出風口、通孔、吸塵管、密封圈、箱體、U型卡板、板式過濾網、收集槽和支撐板,所述箱體的外壁一側設置有吸塵管,所述吸塵管的另一端穿過進出料管外壁一側上的通孔并延伸到進出料管的內部,所述箱體的內部從上到下依次設置有風機、板式過濾網和收集槽。本實用新型可以有效的對礦石輸送時起到除塵的作用,避免了礦石在輸送時所產生的灰塵影響工作環境,實用性強。
本實用新型提供了一種物料垂直取像選礦一體機。所述選礦一體機包括機架、輸料組件、射線發射裝置、射線接收裝置。本實用新型技術方案在機架上水平設置輸料組件,輸料組件水平傳輸礦料,其中,輸料組件可以設置在機架的上側位置,輸料組件可以是皮帶、履帶等,輸料組件用于接收外部輸送的礦料,礦料從輸料組件的傳輸路徑首端往末端水平傳輸,最后向下掉落,將射線發射裝置和射線接收裝置設置在輸料組件的下方,限定射線發射裝置的射線出射方向垂直于礦料自由落體方向,即射線平行于輸送組件的傳輸方向,利用礦料在自由下落過程中充分散開后再選擇合適的成像點,明顯降低礦料的重疊率,提高成像識別精度。

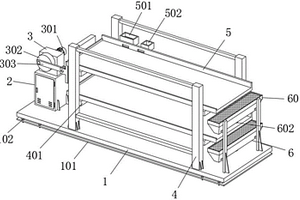

本實用新型涉及選礦洗砂設備技術領域,尤其涉及一種基于雙層搖床的磁性選礦洗砂機。其技術方案包括:底座、穩定架和磁床,底座的頂部一側安裝有控制箱,底座的頂部安裝有穩定架,穩定架的內部安裝有兩組橫梁,橫梁的頂部活動安裝有磁床,磁床的外部一側安裝有連接板,橫梁的一側安裝有油瓶,油瓶內部的頂部安裝有管套,管套的底部安裝有粗纖維線,管套的頂部安裝有毛刷。本實用新型通過在管套的底部安裝有粗纖維線,磁床在橫梁的頂部活動時,磁床的底部會與毛刷接觸,利用粗纖維線可將油瓶內部儲存的油液利用毛細作用為毛刷供液,可便于磁床與橫梁接觸點保持潤滑,無需工作人員頻繁潤滑,提高了裝置的實用性。
本實用新型涉及一種選礦過程中用于礦倉布料除塵裝置,包括架體,所述架體的滑軌上設置有皮帶機卸礦車,所述皮帶機卸礦車上設置有用于吸塵的一號除塵器,所述一號除塵器的排塵口設置有下料機構,所述架體的外側架設有吸塵機構,所述架體的外側還設置有與吸塵機構相匹配的二號除塵器。該選礦過程中用于礦倉布料除塵裝置,通過設置的一號除塵器、吸塵機構和二號除塵器的配合可對揚塵進行吸收,除塵效率高,避免揚塵造成廠間環境受到污染,有效的保護了工人的身體健康,從而便于礦石生產使用。

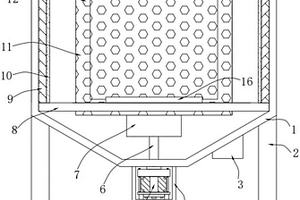

本實用新型公開了一種選礦用低噪音的離心脫水裝置,包括脫水箱和支撐柱,所述脫水箱底端的一側固定連接有下料口,所述脫水箱底端的四個拐角處固定連接有支撐柱,所述脫水箱的底端固定連接有固定殼,所述固定殼的內部固定安裝有驅動電機,所述驅動電機的輸出端貫穿脫水箱底端的內部并固定連接有連接軸。該選礦用低噪音的離心脫水裝置通過設置有隔音板、不銹鋼板,因隔音板的外部固定連接有不銹鋼板,隔音板和不銹鋼板設置有兩組,隔音板和不銹鋼板分別固定在脫水箱的外壁和內壁,可利用兩組隔音板將內部產生的噪音進行吸附,使得在脫水時,噪音不會太大,解決了在工作時噪音較大的問題。
本實用新型涉及一種磁選裝置,尤其涉及一種鎢錫礦選礦專用的三盤磁選裝置。本實用新型為了克服現有磁選設備工藝復雜,只能對原鎢錫材料進行單次篩選,選礦精度和效率低,篩選后所含雜質多的缺點,本實用新型提供了這樣一種鎢錫礦選礦專用的三盤磁選裝置,包括有旋轉電機Ⅰ、磁盤Ⅰ、刮板Ⅰ、支架Ⅰ、輸送帶、收集箱Ⅰ、旋轉電機Ⅱ、磁盤Ⅱ、刮板Ⅱ、支架Ⅱ、收集箱Ⅱ、旋轉電機Ⅲ、磁盤Ⅲ、刮板Ⅲ、支架Ⅲ和收集箱Ⅲ,所述旋轉電機Ⅰ下方連接有磁盤Ⅰ,所述磁盤Ⅰ底面的左下方設有輸送帶,所述磁盤Ⅰ底面的右半側設有刮板Ⅰ。本實用新型達到了鎢錫礦原料篩選精度和篩選效率高,篩選后所含雜質少、可進行多次篩選的效果。

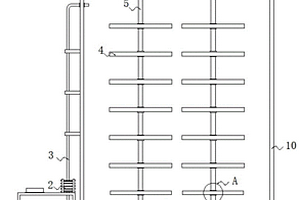

本實用新型提供一種磁性選礦搖床降塵裝置,屬于降塵設備技術領域,包括機架、床面、固定板和滑槽板,床面固定安裝于機架右側一端,機架左側一端設有固定板,且固定板右側與機架焊接固定連接,固定板上端中部設有滑槽板,且滑槽板下端與固定板焊接固定連接,滑槽板外側左右兩端均固定安裝有限位塊,滑槽板外端左右兩側均固定安裝有夾塊。該種磁性選礦搖床降塵裝置通過結構的改進,解決了存在降塵效果不佳進而不能對粉塵進行有效的降塵,增加了一定安全隱患的問題,實用性較強,并且該種磁性選礦搖床降塵裝置在實際使用時解決了存在安裝不便,不能快速的實現安裝和拆卸,使用時具有一定的局限性的問題,實用性較強。

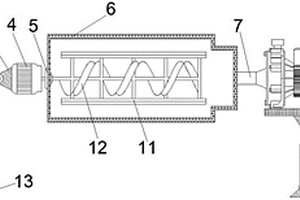

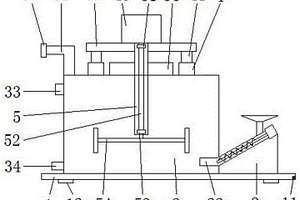

本實用新型公開了一種新型高效選礦用可提升攪拌槽,包括機座,所述機座安裝有底座和攪拌箱,所述底座固定連接在所述機座上表面的右側,所述攪拌箱固定連接在所述機座上表面的左側,所述底座設置有進礦管、第一電機、螺旋桿和加礦口,所述進礦管固定連接在所述底座的上表面,所述進礦管為傾斜設置,且與所述攪拌箱右表面的底部相連接,所述第一電機固定連接在所述進礦管右側。該種新型高效選礦用可提升攪拌槽,通過液壓推動缸帶動攪拌葉上下移動,通過第二電機帶動攪拌葉轉動,通過第一電機帶動螺旋桿轉動便于均勻下礦,該新型結構簡單,便于操作,較為實用,適合廣泛推廣與使用。

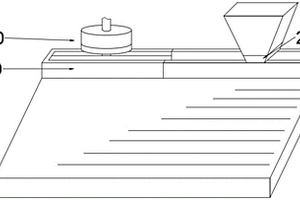

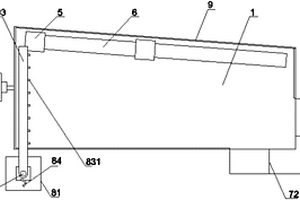

本實用新型公開了一種高品位礦物高回收率選礦搖床,包括搖床板,所述搖床板的左側設置有傳動裝置,所述傳動裝置還連接有PLC控制器;所述搖床板的下端設有調坡機構,所述搖床板的上端設有給礦槽和給水槽,所述給礦槽和所述給水槽設于所述搖床板上端面的后側;所述搖床板前端遠離傳動裝置的一側設有分選集料裝置,所述搖床板前方左側還設有清洗機構;本實用新型的目的是提供一種高回收率,同時能夠對搖床桌面進行沖洗的高品位礦物高回收率選礦搖床。 1

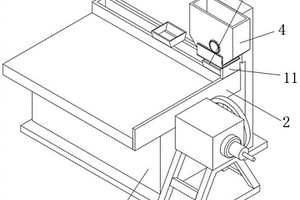

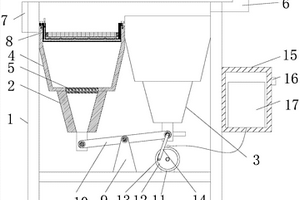

本實用新型公開了一種帶有篩分結構的選礦用搖床,涉及到選礦設備領域,包括支撐架,支撐架上設有搖床,搖床上設有下料口,支撐架的一側固定安裝有支撐桿,支撐桿的一側固定安裝有料倉,料倉的內壁轉動安裝有轉動軸,轉動軸的一側固定安裝有從動齒輪,轉動軸上固定套接有聯動齒輪。本實用新型,通過料倉、錯位板、下料板等結構的設置,使用時可以將礦料投入料倉內,啟動搖床時,搖床來回晃動會帶動聯動板晃動,聯動板晃動會帶動錯位板來回滑動,當下料板上的下料槽與錯位板上的出料槽相對應時,礦料會通過下料槽與出料槽落到下料口內,從而可以達到間歇性下料的效果,通過料倉可以降低投料的頻率,節省人力。
