黑龍江有色金屬復合材料技術理論與應用

光催化馬來酸酐接枝亞麻布的方法 842

 0

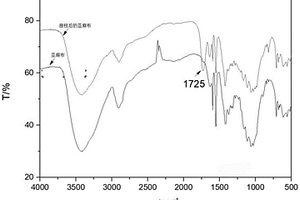

一種光催化馬來酸酐接枝亞麻布的方法，涉及復合材料制備領域，具體方案如下：一種光催化馬來酸酐接枝亞麻布的方法，包括如下步驟：步驟一、將亞麻布放入16％的氫氧化鈉水溶液中30s取出，用蒸餾水洗滌至中性，放入真空干燥箱中烘干；步驟二、將烘干后的亞麻布放在含有光催化劑的馬來酸酐溶液中浸泡15min取出，然后每一面亞麻布照射紫外光2?4min；步驟三、照射完成之后，取出亞麻布，用蒸餾水洗滌至中性，放入真空干燥箱中干燥得到已接枝馬來酸酐的亞麻布。紫外光催化光接枝法，在亞麻布表面接枝馬來酸酐，克服了傳統熔融法和溶液法的耗能高、工藝復雜、污染大等缺點，工藝簡單，接枝率高。

磷酸脲全水溶液肥及其制備方法 802

 0

本發明公開了一種磷酸脲全水溶液肥及其制備方法，屬于液體肥料技術領域。提供的制備方法包括碳基氨水的制備、磷酸脲穩定溶液的制備、以及將作為載體的納米復合材料和提高植物抗逆性能的功能性添加劑以及其他組分進行混合的步驟，獲得一種穩定性高、肥效強、NPK含量高、且能夠提高植物抗逆性的磷酸脲全水溶液肥，具有成本低的特點，并且相對于傳統肥料能夠顯著提高作物的產量，同時還能夠提高植物的抗逆性能，適合大范圍推廣使用。

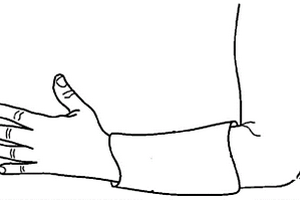

基于形狀記憶聚合物的智能自適應骨折固定裝置 832

 0

基于形狀記憶聚合物的智能自適應骨折固定裝置，涉及一種骨折固定裝置。本發明為解決傳統骨折固定裝置缺少彈性，在肢體創傷后發生腫脹的情況下容易壓迫組織致血運障礙、消腫之后又可能會因管型過松而致骨折移位的問題?；谛螤钣洃浘酆衔锏闹悄茏赃m應骨折固定裝置，其形狀為與骨折處的肢體形狀相同的筒狀；該骨折固定裝置用形狀記憶聚合物材料或者形狀記憶聚合物與增強材料組合成的復合材料固化而成；根據外界環境的改變，形狀記憶聚合物基于玻璃態與橡膠態之間轉變的形狀記憶效應，產生骨折固定裝置的自適應性。本發明適用于骨折的固定。

綠色環保高強度抗變形實木復合門的制作方法 1080

 0

本發明公開了一種綠色環保高強度抗變形實木復合門的制作方法，本方明包括以下步驟：將原木進行軟化、微小化處理制成薄木板；將薄木板分成面板和芯材，干燥；拼接成整張板，分出面板和芯材，芯材中選出橫向紋理的整張板做為平衡拉力板，排成多層板涂膠；用熱壓機壓合制成多層板，養生、裁掉四邊用砂光機砂光定厚；多層板裁成定寬木條，制成防變形芯材，定厚；中密度板和防變形芯材制成結構板，養生、裁掉四邊、砂光定厚，雕刻、銑型、銑線、飾面制成高強度抗變形實木復合門板。本發明充分利用普通木材資源替代了名貴木材資源，從而節約了資源,實現變廢為寶，有力的保護了森林資源，降低了成本，同時又取代了復合材料，具有良好的應用前景。

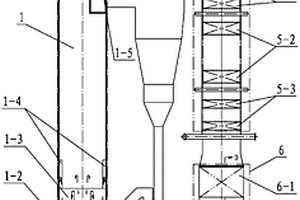

防止磨損及腐蝕的循環流化床熱水鍋爐 971

 0

一種防止磨損及腐蝕的循環流化床熱水鍋爐，它涉及一種循環流化床熱水鍋爐。本發明為了解決目前大容量循環流化床熱水鍋爐在使用過程中，燃料煤在爐體中燃燒產生高溫煙氣，煙氣中含硫化物，高溫高壓燃料顆粒、灰塵、煙氣在爐體中對鍋爐的受熱面產生巨大沖擊，并伴隨有高溫氧化、飛灰沖蝕、低溫露點腐蝕等侵害，致使鍋爐受熱面遭受磨損、腐蝕，受熱面厚度減薄，發生爆管的問題。一種防止磨損及腐蝕的循環流化床熱水鍋爐，它包括爐膛、水冷壁、煙道、省煤器包覆管、省煤器和空氣預熱器，所述熱水鍋爐還包括若干銷釘、若干抓釘、若干鋼筋網格、復合材料耐火混凝土和防磨罩。本發明用于工農業取暖和城市集中供熱。

聚對苯乙炔/石墨烯復合納米纖維材料及其制備方法 840

 0

本發明公開了聚對苯乙炔/石墨烯復合納米纖維材料及其制備方法，該方法采用改良的Hummers法制備氧化石墨，并制備聚對苯乙炔前聚物的雙锍鹽單體，將二者混合為均勻混合液，然后在高能電離輻射下將其中的氧化石墨烯原位還原為石墨烯，經聚合反應、靜電紡絲得到聚對苯乙炔前聚物/石墨烯復合納米纖維材料，經燒結，得到聚對苯乙炔/石墨烯復合納米纖維材料；本發明提供的聚對苯乙炔/石墨烯復合納米纖維材料的制備方法避免引入強還原劑，石墨烯在復合材料中均勻分散且含量更高，制得的復合納米纖維材料性能更均一，具有更大的面積密度和更高的光電探測靈敏度，且該方法操作簡便、環保。

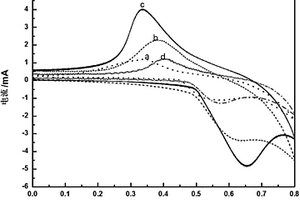

以碳納米管負載納米鎳為電極測定水體系中對硝基苯酚的方法 880

 0

一種以碳納米管負載納米鎳為電極測定水體系中對硝基苯酚的方法，本發明涉及以碳納米管負載納米鎳為電極測定水體系中對硝基苯酚的方法。本發明要解決現有測定水體系中對硝基苯酚的方法存在靈敏度低的問題。方法：一、酸化多壁碳納米管；二、制備納米鎳/多壁碳納米管復合物；三、純化處理碳電極；四、制備修飾碳電極；五、采用三電極體系進行電化學性能的測定。本發明操作簡單、價格低廉和靈敏度高；不添加其他有機試劑不存在無二次污染；納米鎳/多壁碳納米管復合材料的電催化性能好和機械性能穩定。本發明用于測定水體系中對硝基苯酚。

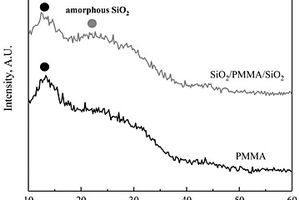

基于無機絕緣層改性的儲能聚合物復合薄膜及其制備方法 967

 0

一種基于無機絕緣層改性的儲能聚合物復合薄膜及其制備方法，它屬于電介質電容器儲能復合材料領域。本發明要解決的技術問題為聚合物介質儲能性能低和擊穿特性差。本發明由聚合物薄膜作為中間層、無機絕緣層作為頂層和底層所構成。首先采用流延法制備PMMA聚合物薄膜，然后利用磁控濺射方法在PMMA聚合物薄膜上下表面沉積生長等厚度的致密均勻SiO₂絕緣層，制得基于無機絕緣層改性的儲能聚合物復合薄膜。本發明引入SiO₂絕緣層顯著改善PMMA聚合物薄膜的儲能性能，具有更高極化強度、儲能效率和擊穿場強，有望作為一種解決電介質電容器應用與推廣技術難題的新型材料。本發明制備工藝的成本較低，實施較易，環保性好。

碳極氬氣等離子弧堆焊方法 978

 0

本發明涉及一種等離子弧堆焊方法。該方法用碳 棒做陰極，氬氣做工作介質氣體，構成等離子弧堆焊熱源。通過 對陰極的冷卻控制使等離子弧氣氛中含有(1.0～4.5)× 103dyne/cm3碳分壓，弧柱溫度9000～13000K，僅相當于同等規 范條件下的鎢極氬氣等離子弧的1/2，弧柱有效導電半徑6～ 7mm，相當于鎢極氬氣等離子弧的2倍，而且弧柱具有均勻的徑 向溫度場分布。該方法易于實現高質量堆，可將堆焊層母材稀 釋率控制在≤1.0％以下，獲得碳化鎢顆粒無燒損的高質量硬質 合金復合材料堆焊層。

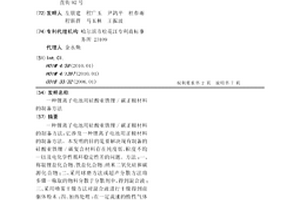

鋰離子電池用硅酸亞鐵鋰/碳正極材料的制備方法 1127

 0

一種鋰離子電池用硅酸亞鐵鋰/碳正極材料的制備方法，它涉及一種鋰離子電池用正極材料的制備方法。本發明的目的是要解決現有制備的硅酸亞鐵鋰/碳復合材料存在純度低、粒度不均一以及電化學性循環穩定性差的問題。方法：一、稱取鋰鹽化合物、鐵鹽化合物、納米二氧化硅和碳源化合物；二、采用球磨方法或超聲分散方法將步驟一稱取的物料分散于分散劑中，得到混合液；三、采用噴霧干燥方法對混合液進行干燥得到前驅體粉末；四、加熱處理：在一定流速的惰性氣體保護下對步驟三得到的前驅體粉末進行加熱處理，自然冷卻至室溫，即得到鋰離子電池用硅酸亞鐵鋰/碳正極材料。本發明主要用于制備鋰離子電池用硅酸亞鐵鋰/碳正極材料。

復合蓄能型光催化材料及其制備方法 822

 0

一種復合蓄能型光催化材料及其制備方法，它涉及一種光催化材料及其制備方法。本發明要解決現有制備的復合蓄能光催化材料的光催化性能差和催化效果差的問題。一種復合蓄能型光催化材料，其化學式為：Sr4Al14O25:Eu2+，Dy3+/TiO2-xNx；制備方法：一、制備TiO2-xNx前驅體溶膠；二、將SrAl2O4:Eu2+，Dy3+加入TiO2-xNx前驅體溶膠進行復合反應；三、經過晶化處理即得到Sr4Al14O25:Eu2+，Dy3+/TiO2-xNx復合材料。本發明主要用于制備復合蓄能型光催化材料。

多孔鎂/羥基磷灰石生產工藝方法 1130

 0

本發明提供一種簡單、方便的多孔鎂/羥基磷灰石生物復合材料的生產工藝方法。采用的技術方案是:將羥基磷灰石粉(CA/P≈1.67)和粒度80～200目的鎂粉(99.5%)按1∶2的比例混合,冷壓成型,施加壓力在200MPA-400MPA,然后在1100℃-1300℃燒結,保溫時間在1-7H,升溫速率10℃/MIN。鎂在高溫下發生汽化、被蒸發,使羥基磷灰石形成多孔狀,然后隨爐冷卻。本發明生產工藝簡單,操作方便,成本低廉?？紫堵?、孔徑、強度等技術參數容易控制。

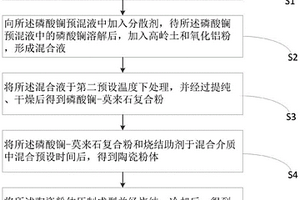

多孔莫來石-磷酸鑭復相透波材料及其制備方法 804

 0

本發明提供了一種多孔莫來石?磷酸鑭復相透波材料及其制備方法，涉及陶瓷基復合材料技術領域，所述制備方法包括：將硝酸鑭溶液和磷酸溶液于第一預設溫度下混合后形成磷酸鑭預混液；向所述磷酸鑭預混液中加入分散劑，待所述磷酸鑭預混液中的磷酸鑭溶解后，加入高嶺土和氧化鋁粉，形成混合液；將所述混合液于第二預設溫度下處理，并經過提純、干燥后得到磷酸鑭?莫來石復合粉；將所述磷酸鑭?莫來石復合粉和燒結助劑于混合介質中混合預設時間后，得到陶瓷粉體；將所述陶瓷粉體壓制成型并經燒結、冷卻后，得到多孔莫來石?磷酸鑭復相透波材料。本發明的多孔莫來石?磷酸鑭復相透波材料抗彎強度高、介電性能優異、可加工性能好、生產成本低。

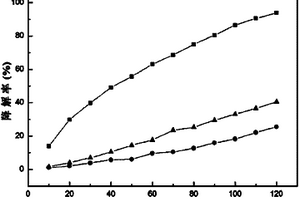

聚苯胺改性雜多酸復合光催化劑的制備方法 993

 0

本發明公開了一種聚苯胺改性雜多酸復合光催化劑的制備方法，包括如下步驟：2.5g?NaH2PO4?H2O溶解在50?mL水中，記做溶液A，在含有攪拌棒的1?L錐形瓶中，用160?mL水溶解90?g?Na2WO4?2H2O，然后分批加入4?mol?L?1鹽酸，每次1?mL，共加82?mL，大約持續30?min，劇烈攪拌使局部形成的水和鎢酸緩慢消失，然后將A溶液傾注進鎢酸鹽溶液中，加入約20?mL?4?mol/L鹽酸，調pH為4.5到5.5之間，通過加入少量4?mol/L鹽酸保持此pH?100?min，然后邊溫和攪拌邊加入50?g固體KCl，15?min后，減壓過濾，用飽和KCl洗滌沉淀，空氣干燥得雜多化合物K8PW11?13H2O。本發明合成了PW11/PANI/SnO2三元復合材料，雜多酸和PANI/SnO2的協同作用能提高有機染料廢水的降解率。

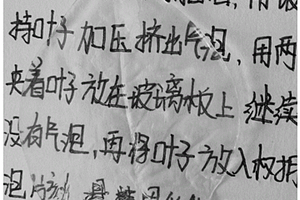

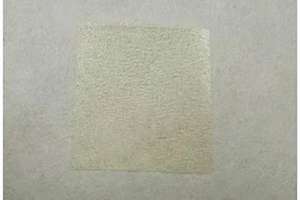

透明樹葉及其制備方法和應用 1155

 0

本發明涉及纖維素復合材料制備技術領域，尤其涉及一種透明樹葉及其制備方法和應用。本發明透明樹葉的制備方法包括以下步驟：對樹葉進行脫色處理，得到脫色樹葉；將所述脫色樹葉浸漬到樹脂和光引發劑的混合液中，進行抽真空處理，將抽真空處理得到的樹葉進行固化處理，得到透明樹葉；所述樹脂為日本新中村化學工業株式會社生產的NK Ester A?BPE?10。采用本發明的方法制備的透明樹葉質輕、透光性好、有良好的力學性能和低熱導率，有望在LED照明設備、太陽能電池窗戶、光電子器件、智能窗、防偽設備、保溫隔熱材料和食品包裝材料等多個領域得到應用。

以木質素磺酸鈉為硫源制備C/ZnO/ZnS三元納米復合物的方法 766

 0

一種以木質素磺酸鈉為硫源制備C/ZnO/ZnS三元納米復合物的方法。本發明屬于半導體納米復合材料制備領域。本發明的目的在于解決目前用于處理染料廢水的半導體光催化劑材料生產成本較高以及化學原材料不符合綠色化學要求的技術問題。方法：一、將乙酸鋅溶液與木質素磺酸鈉溶液混合均勻；二、在攪拌的條件下，向步驟一得到的混合溶液中滴加無水乙醇，滴加完成后用氫氧化鈉溶液調節pH值，然后攪拌反應；三、先進行陳化處理，再進行煅燒處理，冷卻至室溫后進行洗滌，最后經過干燥處理，得到C/ZnO/ZnS三元納米復合物。本發明方法簡單、能耗低，原料廉價易得，適合工業化生產。光催化活性高，降解率高達99％。

自蓬松電磁屏蔽紙的制備方法 693

 0

一種自蓬松電磁屏蔽紙的制備方法，本發明涉及電磁屏蔽紙的制備方法。本發明是要解決現有的電磁屏蔽復合材料的成本高、制造工藝繁瑣、吸波效果差的技術問題。本方法：一、配制NaBH₄溶液；二、配制化學鍍溶液；三、將纖維素紙在NaBH₄溶液中浸泡后取出，再放在化學鍍溶液鍍制，得到自蓬松電磁屏蔽紙。本發明的電磁屏蔽紙在9kHz～1.5GHz頻段屏蔽效能大于60dB，可用于電磁屏蔽與防護領域。

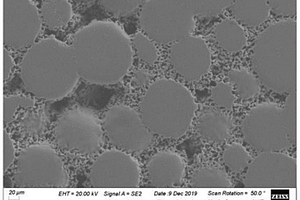

新型的Ti₅Si₃顆粒增強網狀孔壁的TiAl基多孔材料及其制備方法 846

 0

一種新型的Ti₅Si₃顆粒增強網狀孔壁的TiAl基多孔材料及其制備方法。本發明屬于TiAl基復合材料及其制備領域。本發明的目的在于解決目前TiAl多孔材料的通孔孔壁過于簡單以及耐腐蝕性、抗高溫氧化性和過濾效果有待提高的技術問題，從而適應更加苛刻的服役條件。本發明的一種新型的Ti₅Si₃顆粒增強網狀孔壁的TiAl基多孔材料由球形Ti粉和Al?Si合金經真空無壓反應浸滲和高溫熱處理制備而成，所得Ti₅Si₃顆粒增強TiAl基多孔材料的孔壁上具有網狀孔隙，網狀孔隙的孔徑為1μm～9μm，孔隙率≥58.6％，開孔率≥44.8％。本發明的方法通過引入Ti₅Si₃顆粒來增強網狀孔壁，實現了穩定多孔材料孔壁結構、提高耐腐蝕性和抗高溫氧化性，從而提高使用壽命。本申請制備方法簡單易行高效，并且成本低。

二維鈦酸鋇填料摻雜的聚偏氟乙烯基復合介質薄膜及其制備方法 698

 0

一種二維鈦酸鋇填料摻雜的聚偏氟乙烯基復合介質薄膜及其制備方法，它屬于復合介質與能量儲存領域。本發明利用熔鹽法制備具有高介電常數的二維片狀鈦酸鋇，以此作為填料，將聚偏氟乙烯加入N,N?二甲基甲酰胺溶液中，超聲分散30min，得到聚偏氟乙烯溶液，按照一定料液比將處理后的二維片狀鈦酸鋇晶體加入聚偏氟乙烯溶液，然后在高剪切攪拌機中攪拌10～15min，再在超聲分散30min，冷卻到室溫，得到懸濁液，懸涂后，真空干燥，制得二維鈦酸鋇填料摻雜的聚偏氟乙烯基復合介質薄膜。本發明復合材料兼具鈦酸鋇介電常數高和PVDF擊穿場強高、機械性能優異等優點，可用于制作高性能電容器、傳感器、航天器以及電應力控制器件等。

吸附鈾的聚多巴胺改性PAO薄膜材料及其制備方法 851

 0

本發明公開了一種吸附鈾的聚多巴胺改性PAO薄膜材料及其制備方法，屬于復合材料制備技術領域。本發明采用N,N?二甲基乙酰胺溶液、鹽酸羥胺、PAN、無水碳酸鈉混合制備PAO溶液，在去離子水中分相脫膜制備PAO薄膜，利用三(羥甲基)氨基甲烷做緩沖液、鹽酸多巴胺自聚合形成聚多巴胺對PAO薄膜進行改性，可得到聚多巴胺改性PAO薄膜。該吸附材料薄膜對鈾具有良好的選擇性，吸附速率快，制備方法簡單，應用潛力大。

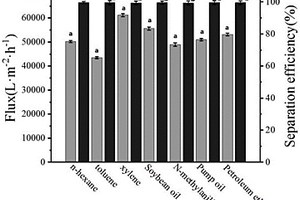

抗油污和降解染料的復合涂層的制備方法 786

 0

一種抗油污和降解染料的復合涂層的制備方法，本發明涉及一種抗油污和降解染料的復合涂層的制備方法。本發明的目的是為了解決現有抗油污和降解染料的復合材料存在制備工藝復雜、污染物去除效率低、染料解吸后造成環境二次污染的問題。本發明以化纖棉為基材，利用聚多巴胺涂層酚羥基對Ag+的金屬配位作用及還原作用生長銀納米粒子，最后原位生長鹽酸摻雜的聚苯胺。此材料具有優異的抗油污能力，對各種油污去除效率均大于99％,對有機染料的可見光催化降解效率可達99.7％，本發明應用于功能性復合涂層材料合成領域。

抗總劑量輻照的電源管理芯片及其制造方法 818

 0

本發明公開了一種抗總劑量輻照的電源管理芯片及其制造方法，屬于特種功能涂層制備技術領域。本發明解決了現有高Z重金屬材料與低Z材料在混合的過程中彼此相對分散的均勻性較差，導致相應的復合材料的屏蔽效果無法達到預期的應用效果的問題。本發明利用原子層沉積技術在高Z重金屬材料金屬表面沉積低Z金屬氧化物薄膜，具有沉積溫度低，厚度均勻可控的優點，利用其良好的三維保型性和包裹性性能，可有效改善涂覆膜層與基底間的界面結合強度，并采用超聲輔助熱噴涂工藝將稀釋液噴涂于電源管理芯片表面，有效提高涂層抗輻照性能的同時，實現電源管理芯片的空間抗輻射加固，為長壽命高可靠航天器的選材和設計提供技術支持。

基于應力設計提高固體氧化物燃料電池陰極穩定性的方法 999

 0

基于應力設計提高固體氧化物燃料電池陰極穩定性的方法，它涉及提高固體氧化物燃料電池陰極穩定性的方法。它是為了解決現有的固體氧化物燃料電池長期工作過程中陰極Sr元素偏析而造成陰極穩定性差的技術問題，本方法是：在陰極材料表面包覆一層熱膨脹系數小于陰極材料的第二相材料，形成核殼結構復合材料制備陰極材料；再燒結在電解質片的一側，得到復合陰極。本發明基于材料晶格應力的角度來設計高穩定性的固體氧化物燃料電池陰極。用第二相材料與陰極材料之間熱膨脹系數的差異，對陰極材料內部產生壓應力，抑制元素表面偏析，從而提高陰極的穩定性?？捎糜诠腆w氧化物燃料電池領域。

功能化碳納米管粉末的制備方法 1078

 0

一種功能化碳納米管粉末的制備方法，涉及一種碳納米管粉末的制備方法。是要解決現有方法制備功能化碳納米管存在反應危險性大難以控制、表面功能化基團接枝率難以控制、產品與復合材料結合力弱的問題。方法：一、將碳納米管至于管式爐中加熱，降溫，得到純化后的碳納米管；二、制備FeSO4溶液，調節pH；三、將純化后的碳納米管置于FeSO4溶液中，形成懸濁液，油浴，將H2O2加入懸濁液中，反應結束后靜置，得產物；四、洗滌，采用有機溶劑替換，離心后得到泥狀產物，冷凍干燥，即得功能化碳納米管粉末。該方法反應可控，制備的粉末能夠分散于某些有機溶劑形成均勻穩定體系，并在特定場強下有一定的取向能力。本發明用于制備功能化碳納米管。

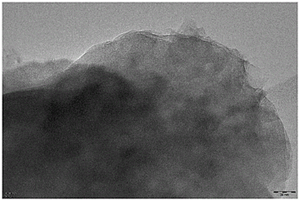

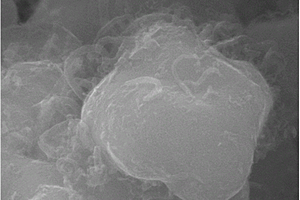

利用高分子聚合物燃燒合成制備石墨烯的方法 863

 0

本發明提供了一種利用高分子聚合物燃燒合成制備石墨烯的方法，所述方法步驟如下：一、按照質量百分比稱取10～65％鎂粉和35～90％的高分子聚合物均勻混合；二、將步驟一中的混合物放在保護氣氛中，用引燃劑或電阻絲加熱點燃，進行燃燒合成反應，得到含石墨烯的粗產物粉體；三、將步驟二得到的粗產物粉體經提純除去含鎂的雜質，得到純凈的石墨烯。本發明得到的石墨烯具有特殊的形貌，如花瓣狀、褶皺狀、空心球狀、鱗片狀等，所得到的石墨烯或氮摻雜或氟摻雜或硼摻雜或硼氮共摻雜，且層數在10層以下，便于工業化生產，可應用于復合材料、儲能電池、超級電容器、電子器件、催化劑載體、敏感器件等領域。

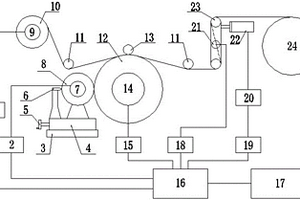

碳纖維精浸膠張力控制系統及控制方法 738

 0

碳纖維精浸膠張力控制系統及控制方法，屬于機電控制技術領域。本發明為了解決現有技術浸膠路徑復雜、張力控制精度低、碳纖維損傷大的問題?？刂葡到y：刮膠輥由刮膠輥伺服電機驅動，浸膠輥由浸膠輥伺服電機驅動，伺服電機驅動器與伺服電機連接；PLC控制器與刮膠輥伺服電機驅動器和浸膠輥伺服電機驅動器連接；控制方法：設定初始浸膠膜的厚度；控制系統初始化，設定碳纖維張力值后，PLC控制器設定電氣比例閥的開度；PLC控制器輸出信號給伺服電機驅動器，控制刮膠輥轉速；PLC控制器根據對輥實際位置信號，計算實際張力值與設定張力值之差，從而控制浸膠輥的轉速，將對輥控制在垂直位置上。本發明滿足了高性能復合材料制品的生產要求。

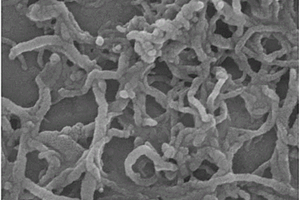

原位生長碳納米管增強銀基電接觸材料的制備方法 885

 0

一種原位生長碳納米管增強銀基電接觸材料的制備方法，本發明涉及電接觸材料的制備方法。本發明要解決常用的CNTs/Ag復合材料制備方法存在著碳納米管分散不均勻、結構缺陷多的技術問題。方法：一、制備Ni(NO3)2/Ag復合粉末；二、采用離子體方法制備電接觸材料。本發明采用等離子體增強化學氣相沉積方法低溫原位生長碳納米管，保證了銀粉末中碳納米管的結構完美和均勻分散性，避免了CNTs/Ag基電接觸復合粉末中碳納米管的團聚，真正意義上實現了碳納米管對CNTs/Ag基電接觸復合粉末性能的改善。本發明用于制備原位生長碳納米管增強銀基電接觸材料。

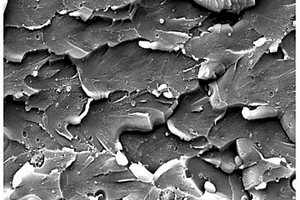

雙馬來酰亞胺樹脂的增韌改性方法 1059

 0

雙馬來酰亞胺樹脂的增韌改性方法，它涉及雙馬來酰亞胺樹脂領域，具體涉及用二烯丙基雙酚A、端乙烯基丁腈橡膠與SiC晶須聯合對雙馬來酰亞胺進行增韌改性的方法。本發明是要解決現有對雙馬來酰亞胺樹脂進行增韌的方法存在提高雙馬來酰亞胺樹脂韌性以犧牲其它性能為代價的問題。增韌改性方法：采用二烯丙基雙酚A、端乙烯基丁腈橡膠與雙馬來酰亞胺樹脂共聚，然后在上述體系中加入碳化硅晶須共混，即得到改性雙馬來酰亞胺樹脂。本發明的增韌改性方法制備的改性雙馬來酰亞胺樹脂在不損失耐熱性能和力學性能的同時，顯著提高了韌性。本發明制備的改性雙馬來酰亞胺樹脂可用于復合材料的基體樹脂或膠粘劑的主體樹脂。

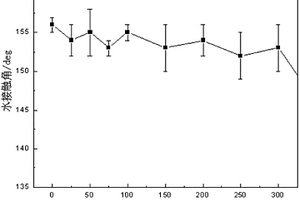

耐用性超疏水材料的制備方法 999

 0

一種耐用性超疏水材料的制備方法，它涉及一種超疏水材料的制備方法。本發明是要解決現有制備超疏水材料的方法存在生產成本高和超疏水表層易脫落而失去疏水性能的問題。制備方法：一、制備納米顆粒分散液；二、制備基體與納米顆粒的復合材料；三、洗滌及干燥；四、浸泡、洗滌及干燥；即得到耐用性超疏水材料。本發明的優點：一、采用本發明的制備方法制備耐用性超疏水材料不需使用專門昂貴的設備和苛刻的實驗條件，降低了生產成本；二、采用本發明的制備方法制備的耐用性超疏水材料用于油水分離領域，可反復使用300次以上，具有良好的耐使用性能。本發明可用于制備耐用性超疏水材料。

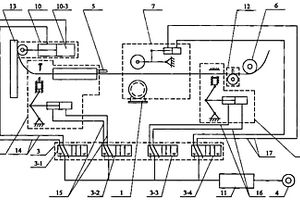

纖維鋪放設備中的鋪放頭裝置 1124

 0

纖維鋪放設備中的鋪放頭裝置,它涉及一種纖維鋪放設備中的纖維鋪放裝置。針對鋪帶機鋪放時存在松緊邊、翹邊和褶皺問題。施壓裝置(10)和導向輪(6)設置在機架(2)內的兩端,重送裝置(7)設置在施壓裝置(10)和導向輪(6)之間,剪切裝置(8)設置在施壓裝置(10)與重送裝置(7)之間,夾緊裝置(9)設置在重送裝置(7)與導向輪(6)之間,重送裝置(7)與電機(1)傳動連接,施壓裝置(10)與換向閥一(3-1)、剪切裝置(8)與換向閥二(3-2)、重送裝置(7)與換向閥四(3-4)及夾緊裝置(9)與換向閥三(3-3)相連接,換向閥一(3-1)、換向閥二(3-2)、換向閥三(3-3)和換向閥四(3-4)與氣源(4)相連接。本發明是集夾緊、剪切、重送、施壓功能于一體,并兼顧鋪帶和鋪絲兩種工作方式,可滿足我國航天、航空工業對復合材料構件制造的需要。
