廣東廣州有色金屬功能材料技術理論與應用

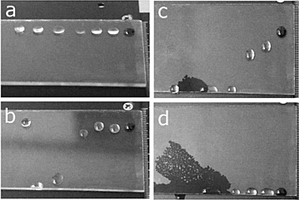

不含任何有機溶劑的乳液體系制備的低粘附防污爽滑涂層 1058

 0

本發明屬于新型高分子功能材料、高性能高分子結構材料、聚合物涂層領域，公開了一種不含任何有機溶劑的乳液體系制備的低粘附防污爽滑涂層。本發明首次將乳液聚合工藝引入到低粘附防污爽滑涂層的制備當中，結合交聯組分和低表面能組分的水性化修飾，實現了可用于制備低粘附防污爽滑涂層的不含任何有機溶劑的乳液體系。乳液體系具有零VOC排放的特點，原料來源廣泛。乳液制備的涂層對水或各類有機溶劑均顯現出優良的低粘附性和防污自潔功能，同時具有爽滑的手感。此外，涂層具有良好的透明性、硬度、附著性、柔韌性、耐腐蝕性等綜合性能。適用于噴涂、浸涂、刮涂等工業化設備和工藝，可應用于玻璃、金屬、木器、陶瓷、聚合物、紡織品等多種基材。

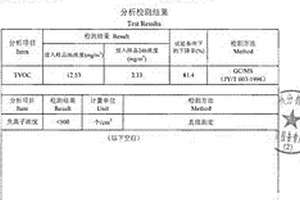

能自潔和凈化空氣的納米免光觸媒皮革 730

 0

一種能自潔和凈化空氣的納米免光觸媒皮革屬皮革領域。本發明所述的皮革包含天然皮革和人造皮革，本技術在于生產皮革的表面涂層的原配方的組分中還添加了免光觸媒、偶聯劑和分散劑，其添加量按原膠合劑組分總量重量百分比計算，其中：免光觸媒2~8%、偶聯劑0.5~2%和5~15%分散劑。本產品能消除本身所產生的有害氣體、高效殺菌和除臭；同時，還能分解與之接觸的空氣中的各種有機污染氣體，并把其分解成無污染的水和二氧化碳，且產生大量負離子，達到保障人身健康本方案采用的免光觸媒具備不需要光激發就能達到觸媒催化劑作用，本產品能主動降低或消除室內有毒有害空氣的、具有類似空氣凈化機功能的新功能材料。

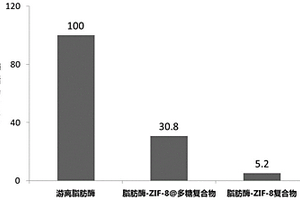

蛋白質與摻雜多糖的金屬有機骨架復合物及其制備方法 1133

 0

本發明屬于生物功能材料領域，公開了一種蛋白質與摻雜多糖的金屬有機骨架復合物及其制備方法。將鋅鹽溶液、有機配體和多糖分子加入到溶劑中進行反應，產物經分離、洗滌、干燥，得到摻雜多糖的金屬有機骨架復合物；或將鋅鹽溶液、有機配體、多糖分子和蛋白質分子加入到溶劑中進行反應，產物經分離、洗滌、干燥，得到蛋白質與摻雜多糖的金屬有機骨架復合物。本發明的制備方法操作簡便，條件溫和，所得產品生物兼容性好，蛋白穩定性高，蛋白的生物活性得到較大程度保留。

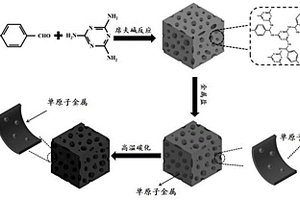

高載量的金屬單原子催化劑及其制備方法和應用 930

 0

本發明屬于功能材料制備技術領域，公開一種高載量的金屬單原子催化劑及其制備方法和應用。該方法是將三聚氰胺、對苯二甲醛和二甲基亞砜，惰性氛圍下在175～180℃加熱回流并攪拌，反應結束后將反應體系冷卻至室溫，產物經過濾和洗滌，然后在真空干燥去除溶劑，所得富氮多孔聚合物和金屬乙酸鹽加入到乙醇中超聲，然后將分散體在50～90℃真空條件干燥得到粉末，將制得的SNW?1@M粉末在惰性氣氛下600～900℃碳化，經去離子水洗滌，真空干燥后，制得高載量的金屬單原子催化劑；所述金屬單原子催化劑中金屬的載量為5～8wt％。本發明制得的金屬單原子催化劑兼具高比表面積、高導電性，可用于吸附、儲能和催化領域。

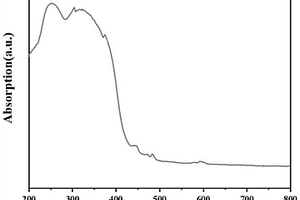

新型儲能防水長余輝發光材料及其制備方法 852

 0

本發明公開了一種新型儲能防水長余輝發光材料及其制備方法，涉及無機功能材料領域。長余輝發光材料的化學表達式為Ca1?x?yAl2O4：xEu2+,yDy3+·SiO2，其中0.001≤x≤0.2，0.001≤y≤0.3，長余輝發光材料摻雜有Li+。本申請發光材料以稀土離子Eu2+為發光中心，Dy3+為助激活劑，摻雜Li+作為電荷補償劑，平衡由于Dy3+摻雜導致的電荷不平衡，緩解了能量釋放過程，極大的增加了余輝時間和發光強度；另外進行二氧化硅包覆改性處理對該材料進行表面改性，有效提高了其耐水性，紫外光譜吸收峰覆蓋了可見光區域，可由日光激發，避免對人體造成損害，從而滿足大規模的應用。

三嗪基衍生物有機電子傳輸材料及其制備方法與應用 887

 0

本發明屬于有機光電功能材料的技術領域，公開了三嗪基衍生物有機電子傳輸材料及其制備方法與應用。所述三嗪基衍生物有機電子傳輸材料為式I或式II中一種以上。本發明還公開了三嗪基衍生物有機電子傳輸材料的制備方法。本發明的方法簡單且易于純化，易于消除鹵素中間體對器件穩定性影響，同時本發明的材料具有良好的電子傳輸性能，高熱穩定性、高玻璃化轉變溫度；同時在OLED磷光器件中具有高穩定性。本發明的有機電子傳輸材料用于制備有機電致發光等光電器件。

改性石墨烯摻雜的生物基環氧-酚體系樹脂防腐涂料及其制備方法 839

 0

本發明屬于功能材料技術領域，公開了一種改性石墨烯摻雜的生物基環氧?酚體系樹脂防腐涂料及其制備方法。本發明將環氧植物油與天然多酚分別溶于乙醇中，溶解完全后混合，然后將改性石墨烯分散在乙醇中超聲得到分散均勻的懸濁液，磁力攪拌下使三種組分融合充分，旋轉蒸發除去溶劑后可得到成品涂料液。對氧化石墨烯的改性可成功增強各組分交聯能力，有效解決常規填料易沉降問題，提高產品穩定性。涂料配方中所采用均為可再生的生物基原料，成分簡單，使用時無污染物釋放，達到使用壽命時易降解更新，為環境友好型涂料，對于環氧防腐涂料的綠色產業革新具有顯性意義。

新型Co摻雜A15型超導材料及其制備方法 707

 0

本發明設計一系列化學通式為V3?xCoxSi(0≤x≤0.3)的超導材料及其制備方法，從屬于量子功能材料制造技術領域。本發明使用新型的電弧熔煉法：通過將相應化學計量比的V粉、Co粉和Si粉充分研磨后放入磨具中壓成圓柱形塊體；將壓好的圓柱形塊體放入電弧熔煉爐中熔煉成金屬合金球；將金屬合金球置于石英管中，抽至真空度為1×10?4～1×10?5Torr后，用乙炔火焰進行封管密封，然后置于800～1200℃的箱式爐中煅燒12～48h，得到V3?xCoxSi(0≤x≤0.3)的金屬合金球。通過綜合物理性能測試系統(PPMS)來測試其物性，通過測量其電導率、磁性性質、上臨界磁場等物理性質，深入考察目標材料的超導物性。本發明基于V3Si的化學摻雜實驗為A15超導體的結構與性能等理論研究提供了參考，豐富了超導體的研究內容，有望促進V3Si超導體的實際應用。

單寧酸包覆納米纖維素/聚丙烯酸粘附性水凝膠及其制備方法 1036

 0

本發明屬于功能材料技術領域，具體涉及一種單寧酸包覆納米纖維素/聚丙烯酸粘附性水凝膠及其制備方法。制備方法包括如下步驟：用Tris緩沖溶液調節納米纖維素懸浮液的pH至7.5?8.5，再加入一定量單寧酸，得到單寧酸包覆納米纖維素懸浮液；將丙烯酸單體加入去離子水中，再加入天然高分子混合均勻后，再加入交聯劑和引發劑；在所得溶液中加入一定量所得單寧酸包覆納米纖維素懸浮液，攪拌均勻；將混合溶液注入到模具中，于40?60℃下水浴3?5 h，即得到一種高韌性、抗菌性和自粘性的單寧包覆納米纖維素/聚丙烯酸水凝膠，所采用的原料均具有良好的生物相容性、成本低且安全的優點，在組織工程領域具有良好的應用前景。

鐵基-氨基復合改性生物炭材料及制備與應用 896

 0

本發明屬于環境功能材料技術領域，公開了一種鐵基?氨基復合改性生物炭材料及制備與應用。所述制備方法為：將農林廢棄物依次經晾干、破碎、加熱碳化、篩分、鹽酸處理去除鹽分，得到預處理的生物炭，然后將其在濃硝酸和濃硫酸的濃酸混合液中硝化，得到硝化的生物炭，再經還原劑進行還原，得到氨基生物炭；將所得氨基生物炭浸泡在含鐵化合物的溶液中平衡一段時間，在攪拌和通入惰性氣體的條件下加入還原劑進行反應，反應產物經過濾、洗滌、真空干燥，得到鐵基?氨基復合改性生物炭材料。本發明所得到的鐵基?氨基復合改性生物炭材料是環境友好材料，并且對重金屬的吸附性能大大提高，適合用于中低濃度的重金屬廢水的處理。

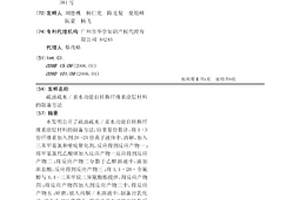

疏油疏水/親水功能自轉換纖維素涂層材料的制備方法 985

 0

本發明公開了疏油疏水/親水功能自轉換纖維素涂層材料的制備方法，以重量份數計，將1‐3份纖維素加入到20‐25份離子液體中，溶解，加入三苯甲基氯和嘧啶催化劑，反應得到反應產物一；將甲基氯代乙酸鈉加入反應產物一反應得到反應產物二；將反應產物二分散于乙醇溶液中，滴加濃鹽酸，反應得到反應產物三；將1,1‐2H‐全氟醇與4，4‐二苯甲烷二異氰酸酯攪拌，得反應產物四；將反應產物四加入到反應產物三中，得反應產物五；研磨，放入丙酮/水溶液中，制備出乳化液，涂布在PVC薄膜上，得疏油疏水功能自轉換纖維素涂層材料。本發明將離子液體中纖維素分子鏈立體選擇功能組裝方法引入到兩性功能材料的制備中，實現涂層的功能自轉換。

[1,2,4]三唑并[1,5-a]吡啶類化合物的合成方法 1046

 0

本發明涉及化合物制備技術領域，具體公開了一種[1,2,4]三唑并[1,5?a]吡啶類化合物的合成方法。所述的合成方法包括如下步驟：將3?氨基?4?氮雜異噁唑或3?氨基異噁唑衍生物以及2?鹵素取代吡啶加入到有機溶劑中，同時加入堿，在保護氣體氛圍下反應得到。該方法無需使用過渡金屬催化劑及配體、操作簡便、原料方便易得、底物官能團兼容性強，是一種應用前景廣泛的合成[1,2,4]三唑并[1,5?a]吡啶類化合物的新路徑，可應用于藥物、天然產物及功能材料合成中。

可精準控乳液液滴中顆粒電響應行為的方法及乳液體系 1090

 0

本申請涉及一種可精準控乳液液滴中顆粒電響應行為的方法及乳液體系。通過選取乳液中內、外相以及內相液滴中顆粒及調節其介電常數、電導率等，本申請提供了一種用于能夠精準電調控乳液液滴中顆粒運動或分布的乳液體系，同時通過設置電極以及電極與乳液的對應參數，實現了精準電調控乳液液滴中顆粒運動或分布。這種乳液體系中液滴內部可精準調控的顆粒運動或分布狀態對于分子檢測、細胞生物學、微化學器、自組裝功能材料及其應用領域具有重要意義。

有機可溶高導電性多臂型噻吩聚合物及其制備方法與應用 1205

 0

本發明公開了一種有機可溶高導電性多臂型噻吩聚合物及其制備方法與應用，屬于噻吩導電高分子聚合物和新型高分子功能材料制備技術領域。本發明設計的聚合物結構獨特，反應條件溫和。通過控制氧化劑的種類、劑量，所得聚合物鏈(在二甲亞砜(DMSO)、N,N?二甲基甲酰胺(DMF)、N?甲基?吡咯烷酮(NMP)、四氫呋喃(THF)、三氯甲烷(TCM)、二氯甲烷(DCM)等有機溶液中具有優異的溶解性，和較高的導電性能。

6H型鈣鈦礦結構的鍺酸鋇晶體及其制備方法 1046

 0

本發明公開了一種6H型鈣鈦礦結構的鍺酸鋇晶體及其制備方法，所述鍺酸鋇晶體為P6₃/mmc、Z＝6的晶體，其常壓晶胞參數為：其制備方法包括：將贗硅灰石型結構的鍺酸鋇晶體的粉末在惰性氛圍下進行加壓與加熱，其后淬火，得到6H型鈣鈦礦結構的BaGeO₃晶體，其中，所述加壓壓力為20?25GPa，所述加熱溫度為1400?1600℃。本發明為高壓條件下獲得6H型鈣鈦礦結構的堿土金屬鍺酸鹽(如MgGeO₃、CaGeO₃和SrGeO₃)晶體提供了技術思路，有利于推進各種高純稀土摻雜鍺酸鹽功能材料的結構研究、物性探測和器件制備。

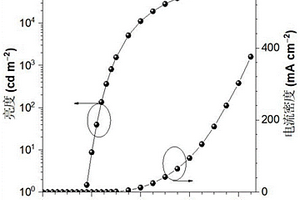

雙極主體材料及其制備方法與應用 1129

 0

本發明屬于有機光電功能材料技術領域，本發明公開了一種雙極主體材料及其制備方法與應用。主體材料的制備方法包括以下步驟：S1、將鹵代烴、給電子芳香硼酸衍生物、碳酸鉀、四(三苯基膦)鈀和混合溶劑混合后進行取代反應，得到溴取代化合物；S2、將溴取代化合物、吸電子芳香硼酸衍生物、碳酸鉀、四(三苯基膦)鈀和混合溶劑混合后進行取代反應，得到雙極主體材料。本發明制備的雙極主體材料具有較高的三線態能級，雙極主體材料的熱分解溫度和玻璃化轉變溫度高，有利于有機電致發光二極管穩定的運行，增加使用壽命。

檢測芳香胺類VOC的MOFs熒光探針及其制備方法和應用 1064

 0

本發明屬于金屬有機骨架材料的技術領域，具體涉及一種檢測芳香胺類VOC的MOFs熒光探針及其制備方法和應用。所述MOFs熒光探針為鎘鹽與有機配體以配位鍵的方式連接形成的無限網狀結構材料，所述鎘鹽包括氯化鎘或氯化鎘水合物；所述有機配體包括N?（2?羥基?3?甲氧基亞芐基）?4?（咪唑基）苯甲酰肼配體；所述MOFs熒光探針對芳香胺類VOC的熒光效果顯著增強，不僅對液態的芳香胺均具有熒光增強型檢測，對其氣態也同樣有檢測效果，作為一種多孔多功能材料，在室溫下對苯胺蒸氣的吸附也表現出完全可逆的行為，制備方法簡單，成本低、效果好，是一種很有前途的苯胺蒸氣發光傳感器和吸附劑材料，具有重要的實際應用價值。

鐵離子響應的納米纖維素基熒光材料及其制備方法和應用 1052

 0

本發明公開一種鐵離子響應的納米纖維素基熒光材料及其制備方法和應用，屬于熒光檢測納米功能材料技術領域。本發明以羅丹明6G為熒光基團，與水合肼和乙二醛分步反應制得鐵離子響應熒光基團RG2；然后使用APTES對納米纖維素進行氨基化改性，制備得到氨基化納米纖維素；最后將RG2與氨基化納米纖維素反應制得鐵離子響應的納米纖維素基熒光材料。該納米纖維素基熒光材料易于攜帶和保存，在紫外照射下，加入Fe3+后產生熒光，發光性能良好，對Fe3+具有良好的選擇性，可實現對Fe3+的特異性識別檢測，操作簡單方便，在環境監測和食品安全領域具有潛在的應用價值。

MXene/聚多巴胺復合材料及其制備方法和應用 1177

 0

本發明涉及納米功能材料技術領域，具體公開了一種MXene/聚多巴胺復合材料及其制備方法和應用。該MXene/聚多巴胺復合材料的制備方法包括如下步驟：將MXene分散液與納米纖維素分散液混合，得到納米纖維素和MXene混合分散液；使所述納米纖維素和MXene混合分散液與多巴胺進行反應，得到MXene/聚多巴胺復合材料。本發明利用納米纖維素作為MXene的空間穩定劑，能夠避免后續與多巴胺反應時多巴胺在MXene表面發生氧化自聚合引起MXene分散液團聚的問題，反應過程中MXene一直處于良好分散狀態而不發生團聚，聚多巴胺能夠對MXene表面進行有效包裹，從而防止MXene被氧化。

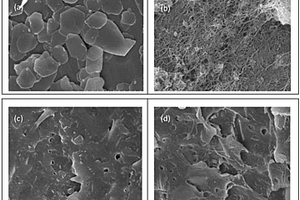

雙網絡木質素水凝膠及其制備方法與應用 1323

 0

本發明屬于木質素基水凝膠功能材料的領域，公開了一種雙網絡木質素水凝膠及其制備方法與應用。本發明首先在堿性溶液中通過化學交聯作用構筑第一網絡木質素水凝膠體系，然后將其浸泡入酸性溶液中利用第一網絡中的木質素產生疏水作用從而形成雙網絡木質素水凝膠。該方法制備的雙網絡木質素水凝膠不僅具有高機械強度性質，而且制備方法簡單，原料成本低，可再生，綠色環保，并且具有高離子電導率，將其作為電解質組裝超級電容器時，無需額外浸泡離子溶液，無需額外使用隔膜，有效降低超級電容器厚度和重量。得到的電容器比電容值高于目前水凝膠電解質類柔性超級電容器比電容值。另外其具有非常好的充放電循環穩定性、耐壓縮性和耐彎曲性。

含片層狀磷酸鋯和碳納米管的海洋防腐粉末涂料及其制備方法與應用 1400

 0

本發明公開了一種含片層狀磷酸鋯和碳納米管的海洋防腐粉末涂料及其制備方法與應用。其原料組份包括磷酸鋯、碳納米管、聚酯樹脂、固化劑、顏料、填料、流平劑、光亮劑和固化促進劑。本發明基于納米片層結構磷酸鋯的物理阻隔作用和超高導電性碳納米管的電化學防腐作用，將兩種功能材料引入粉末涂料配方中，經機械攪拌預混、雙螺桿熔融擠出、冷卻、粉碎、旋風分離等工藝制得防腐性能優異的聚酯樹脂粉末涂料。通過耐鹽霧性能、耐濕熱性能和電化學性能測試證實其防腐性能有顯著提高。運用在高鹽霧，高濕熱，干濕交替、浸沒等環境的海洋工程材料涂裝中，能夠大幅度提高海洋工程材料的防腐蝕性能。

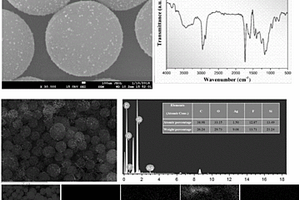

刷型結構耐久型復合抗菌協同防細菌黏附功能的材料 903

 0

本發明提供了一種刷型結構耐久型復合抗菌協同防細菌黏附功能的材料的制備方法，所述聚合物為乙烯基硅氧烷和聚苯乙烯微球、單體R_A’、單體R_B’和單體R_C’的無規共聚物，所述噴涂材料由所述聚合物在銀氨溶液和硼氫化鈉的混合溶液中經還原反應將銀離子鍵合在所述R_B基團上；所述刷型結構耐久型復合抗菌協同防細菌黏附功能的材料由基材和所述噴涂材料制備而成，所述噴涂材料的端基硅氧烷水解接枝在所述基材的羥基上。本發明的噴涂材料具有無機納米銀快速釋放殺菌與有機陽離子耐久性殺菌的復合型抗菌協同超疏水防細菌黏附功能，材料表面具有良好的抗菌效果的同時還能有效防止大腸桿菌、葡萄球菌等細菌的附著。

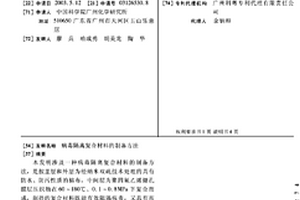

病毒隔離復合材料的制備方法 929

 0

本發明涉及一種病毒隔離復合材料的制備方法,是按里層和外層為經納米雙疏技術處理的具有防水、防污性質的棉布,中間層為聚四氟乙烯微孔膜層壓織物在60～180℃、0.1～0.8MPa下復合而成,制得的復合材料既能有效阻隔病毒,又具有高透濕性、重量輕、穿著舒適、易洗滌、可多次重復使用的特點,極大地避免資源的浪費,減少后處理給環境帶來的不利影響,是環境友好的功能材料,其制備方法具有工藝流程簡單、成本低等特點。

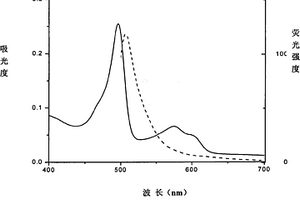

分子設計鏈霉親和素標記的結合藻尿膽素的藻紅藍蛋白α亞基類熒光蛋白質的制備方法 1056

 0

本發明涉及一種分子設計鏈霉親和素標記的結合藻尿膽素的藻紅藍蛋白α亞基類熒光蛋白質的制備方法,通過應用藻膽蛋白α亞基裂合/異構酶催化藻紅膽素異構為藻尿膽素后與鏈霉親和素標記的藻紅藍蛋白α亞基類脫輔基蛋白共價結合,制備鏈霉親和素標記的結合藻尿膽素PUB的藻紅藍蛋白α亞基類熒光蛋白質,本發明的方法應用生物過程生產鏈霉親和素標記的結合PUB的藻紅藍蛋白類α亞基熒光蛋白質,是一種環境友好的生產方法,鏈霉親和素標記的藻紅藍蛋白α亞基類熒光蛋白質能應用于生物學和醫藥功能材料領域,特別是應用為生物學和醫學檢測領域的熒光探針。

含碳化鈦納米顆粒的具有良好溫變穩定性的濕敏響應材料及其器件 814

 0

本發明屬于功能材料與化學傳感器技術領域，公開了一種含碳化鈦納米顆粒的具有良好溫變穩定性的濕敏響應材料及其器件。該材料由5?13質量份雙官能丙烯酸酯、2?5質量份季銨化丙烯酸酯、3?8質量份甲基丙烯酸甲酯、2?5質量份己二酸、0.05～0.25質量份Ti3C2納米粉體與10?26質量份甲醇，聚合得到粘度200?1000mPa.s的聚合物膠體溶液。濕度響應器件在25％～90％RH范圍，不同溫度時，其濕度的相對誤差≤0.57％，相對偏差≤0.16％，響應的線性度R2＝0.9991，濕滯≤0.4％，水浸24h質量損失≤0.05％，良好地兼顧了交變溫度穩定性、線性度、低濕滯、高精度、高準確度與穩定性。

抗菌防霉除醛消臭多功能軟體芯片及其制備方法 945

 0

本發明屬于功能纖維材料技術領域，公開了一種抗菌防霉除醛消臭多功能軟體芯片及其制備方法。將二氧化硅氣凝膠微球加入到含有乙酸鈣的無機抗菌金屬鹽溶液中吸附處理，然后加入到稀堿溶液中浸泡反應，產物經水洗、干燥，得到致孔抗菌粒子；將所得致孔抗菌粒子與無機除醛消臭粉體與纖維基材混合，溶液紡絲，得到初生纖維；將初生纖維經160～190℃蒸汽熱處理，真空干燥，得到多孔纖維；最后經織造成型，柔軟整理，得到抗菌防霉除醛消臭多功能軟體芯片。本發明解決了常規添加了無機功能材料的纖維柔軟度、蓬松度及透氣性差的缺陷，具有良好的應用前景。

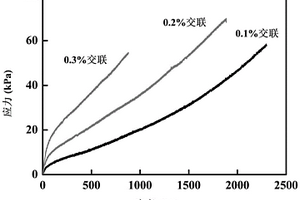

柔性高拉伸的溫敏、濕敏水凝膠及其制備方法與應用 966

 0

本發明屬于新型高分子功能材料領域，公開了一種柔性高拉伸的溫敏、濕敏水凝膠及其制備方法與應用。所述水凝膠，主要由以下組分制得：鹽類、甘油、改性殼聚糖、丙烯酰胺、N,N’?亞甲基雙丙烯酰胺、引發劑、凝膠促進劑和水；所述改性殼聚糖的制備方法為：將單羥基聚醚與二酸酐混合進行反應，再加入1?(3?二甲氨基丙基)?3?乙基碳二亞胺鹽酸鹽和N?羥基琥珀酰亞胺活化剩余羧基，最后加入質子化殼聚糖溶液反應，透析，冷卻干燥后制得。所述水凝膠具有良好的拉伸性能和機械強度，并具有穩定的濕度和溫度傳感性能。

溫度自適應智能窗及其制備方法 1011

 0

本發明公開了一種溫度自適應智能窗及其制備方法，屬于功能材料技術領域。該溫度自適應智能窗含有溫敏水凝膠，所述溫敏水凝膠，以溫敏水凝膠的總量為100wt％計，溫敏性單體為1?20wt％、乳化劑為0.001?0.1wt％、交聯劑為0.005?0.2wt％、引發劑為0.01?0.5wt％，余量為水；所述溫敏水凝膠的厚度為1?2mm。本發明所述的溫度自適應智能窗，在不同溫度下表現出不同的透光率，其低臨界相轉變溫度值接近于室溫，適合于在室溫下使用，且透光率隨溫度變化的速率快。

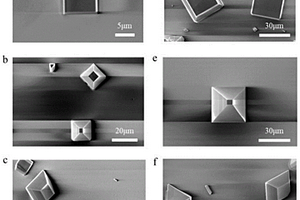

實現Bi2O2Se微米梯臺的化學氣相沉積的制備方法 1048

 0

本發明屬于Bi2O2Se二維功能材料的生長工藝技術領域，具體涉及一種實現Bi2O2Se微米梯臺的化學氣相沉積的制備方法，本發發明突破了現在基底及制備工藝生長Bi2O2Se的局限性，選用具有較大晶格差異的(0001)取向Al2O3基片作為襯底，綜合控制氣體流速、前驅物?基片的間距、沉積氣壓、成核時間和溫度以及生長時間和溫度等參數，結合高溫擴散成核、低溫結晶生長的制備技術，實現了形狀和尺寸可控的Bi2O2Se微米梯臺的制備。該方法能夠通過綜合調控生長條件，獲得平面生長、傾斜生長的Bi2O2Se微米梯臺，橫向尺寸從幾微米到幾十微米可控。本發明具有參數控制簡便，重復性高，無毒害廢氣排放的優點。

基于改性二氧化硅納米粒子交聯劑的可拉伸水凝膠及其制備方法與應用 931

 0

本發明屬于新型高分子功能材料技術領域，公開了一種基于改性二氧化硅納米粒子交聯劑的可拉伸水凝膠及其制備方法與應用。具體包括以下步驟：將海藻酸鈉、丙烯酰胺、改性二氧化硅交聯劑、N,N?亞甲基雙丙烯酰胺和引發劑在水中混合均勻后通過自由基聚合，得到最終產物。本發明成功制備了新型改性二氧化硅增強的雙網絡結構水凝膠(藻酸鹽/聚丙烯酰胺)。制備的在表面接枝PAMAM的二氧化硅交聯劑與聚合物鏈具有強烈的氫鍵作用，二氧化硅交聯劑的加入顯著提高了水凝膠的機械強度，同時保持了良好的伸長率。同時由于采用了雙網絡體系，當雙網絡水凝膠經受拉伸變形時，可以有效地緩解應力集中并增加抗裂紋擴展的能力。
