工作原理

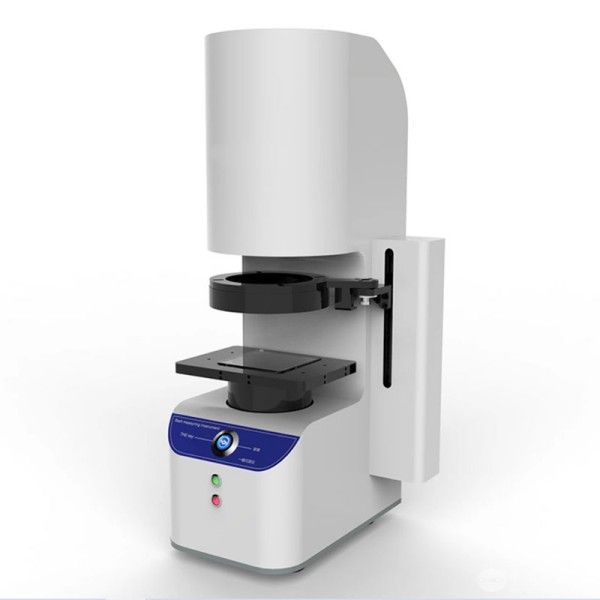

設備采用雙遠心光學系統與高分辨率工業相機，通過大景深鏡頭將工件影像完整投射至相機傳感器。測量時，高精度運動平臺按預設路徑自動移動，分區域采集工件影像，同時光柵尺實時反饋位置數據。后臺智能軟件運用亞像素級圖像拼接算法，將多幅局部影像無縫融合為完整測量視場，并基于邊緣檢測、特征匹配技術自動提取輪廓特征，結合坐標變換與誤差補償算法，最終計算出點、線、圓、弧等幾何元素的精確尺寸及形位公差。
應用范圍
適用于大型金屬板材、汽車鈑金件、航空葉片、PCB電路板等工件的尺寸檢測，可完成平面度、直線度、圓度、位置度等形位公差分析，支持DXF圖紙導入比對及SPC統計分析。在汽車制造領域，該設備可快速檢測車身覆蓋件的輪廓尺寸，確保裝配精度；在電子行業，可精準測量高密度PCB板的線路間距，保障產品性能。
產品技術參數
測量范圍：1000×800×200mm（可非標定制）
拼接精度：±(2+L/300)μm（L為測量長度，單位mm）
相機分辨率：1200萬像素
光源系統：可編程8區LED環形光+同軸平行光
運動速度：500mm/s（快速定位）
數據接口：USB3.0/GigE，支持CSV/Excel/PDF報告輸出
產品特點
全自動高效測量：一鍵啟動后，設備自動完成影像采集、拼接、分析與報告生成，單件測量時間較傳統設備縮短80%。
超視野拼接技術：采用動態拼接算法，支持無限視場擴展，突破單相機測量范圍限制，滿足超大工件全尺寸檢測需求。
智能抗干擾設計：內置振動補償與溫度漂移修正模塊，有效抵抗環境干擾，確保測量結果穩定性。
人性化操作界面：15英寸觸摸屏集成測量程序庫，支持自定義測量模板與批量檢測，操作便捷高效
