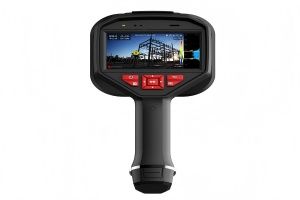

聲波成像儀

工作原理

設備采用64通道麥克風陣列與波束形成算法，通過同步采集環境聲波信號，計算聲源方向與距離，最終生成聲學圖像（熱圖或等高線圖）。HM-AP56N-YC支持頻譜分析與實時濾波，可抑制背景噪聲并突出異常聲源（如氣體泄漏、機械摩擦），結合可見光攝像頭實現聲像與視頻疊加定位。

應用范圍

適用于工業設備（軸承/齒輪故障檢測）、管道系統（氣體/蒸汽泄漏定位）、電力設施（變壓器/電機異常聲紋分析）及建筑結構（墻體/管道空鼓檢測）等場景?？蓾M足單人手控操作與固定點位長期監測需求，尤其適合復雜環境或高危區域的遠程檢測。

產品技術參數

麥克風陣列：64通道MEMs麥克風（靈敏度-38dB±2dB）

頻率范圍：20Hz~12.5kHz（可調）

定位精度：±5°（聲源方向），±0.1m（距離）

顯示方式：5英寸TFT彩屏（1280×720像素，帶觸控）

存儲容量：支持10,000組數據（含聲譜圖與視頻）

通信接口：USB 3.0、Wi-Fi 6（支持手機/PC遠程控制）

電源：內置鋰電池（續航8小時）或12V適配器

外形尺寸：280×180×60mm，重量約1.5kg

防護等級：IP54（防塵防濺）

產品特點

聲波陣列成像技術：64通道麥克風結合波束形成算法，實時生成聲學熱圖，精準定位0.1m級微小泄漏或異常聲源。

多模式檢測：支持頻譜分析（FFT）、聲壓級測量（dB）及聲紋比對，適配不同故障診斷需求。

智能數據管理：支持Wi-Fi無線傳輸至手機APP或PC軟件（Hik-Thermo），實時生成檢測報告（含聲像、頻譜圖）。

便攜耐用設計：手持式結構，IP54防護適應工業環境，5英寸彩屏支持日光可讀性與手套操作。

用戶友好操作：中文菜單導航，一鍵自動校準與參數預設，支持歷史數據回放與標注功能。

合規與擴展性：符合IEC 61672聲學標準，支持外接傳感器（如溫度、振動）與第三方系統集成。
