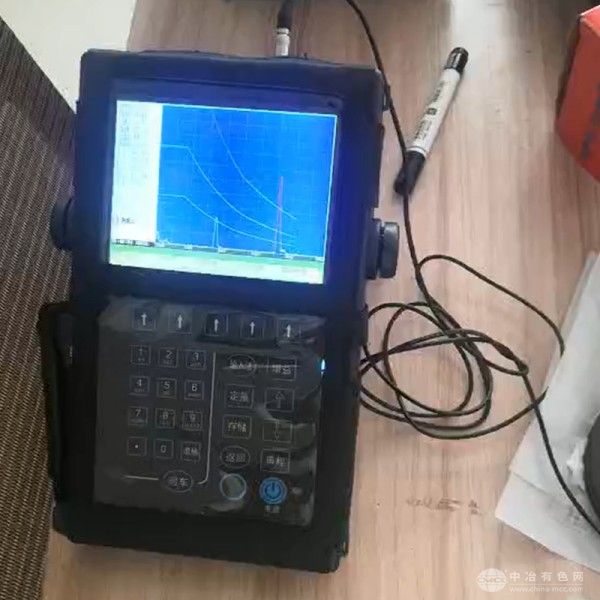

0.01mmmm數字式超聲波探傷儀

工作原理

VINAFD500采用高頻脈沖反射法，通過探頭向被測工件發射高頻超聲波（頻率范圍0.4-20MHz），超聲波在工件內部傳播時遇到缺陷（如裂紋、氣孔、夾渣）或底面時發生反射，儀器內置的240MHz高速采樣系統實時捕捉反射回波信號，結合DSP數字信號處理技術，將回波轉換為可視化波形。通過分析回波的幅度、位置及波形特征，可精準計算缺陷的深度、尺寸及類型，測量分辨率達0.01mm，滿足微小缺陷檢測需求。

應用范圍

航空航天：檢測航空發動機葉片、渦輪盤等高溫合金部件的內部裂紋及疲勞損傷；

軌道交通：評估列車車軸、輪對等關鍵部件的鍛造缺陷及焊接質量；

壓力容器：定位鍋爐、儲罐等設備焊縫中的未熔合、未焊透等危險性缺陷；

金屬加工：分析鑄造件、鍛造件的疏松、縮孔等內部缺陷，優化生產工藝。

技術參數

頻率范圍：0.4-20MHz，支持單探頭、雙晶探頭及穿透探頭模式；

分辨率：0.01mm，動態范圍≥32dB；

增益范圍：0-120dB（步進0.1/2/6dB），垂直線性誤差≤2.5%，水平線性誤差≤0.1%；

掃描范圍：0-8000mm，支持閘門內回波擴展功能，可放大缺陷區域至全屏顯示；

存儲與傳輸：內置4000幅探傷數據存儲空間，支持USB2.0高速傳輸及SD卡擴展。

產品特點

超高精度：0.01mm分辨率與±0.5%H+0.05mm示值精度，可檢測微米級缺陷；

智能操作：60組獨立探傷通道，一鍵切換工藝參數，支持DAC/AVG曲線自動生成與補償；

抗干擾設計：全密封金屬機身，IP67防護等級，適應-20℃至50℃惡劣環境；

長效續航：無記憶效應鋰電池，連續工作時間≥6小時，支持脫機獨立充電。
