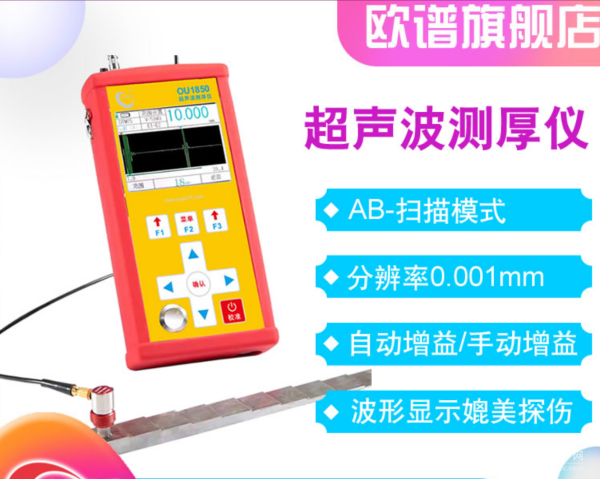

超薄件壁厚檢測儀

工作原理

OU1850基于脈沖反射超聲波測厚原理：儀器通過單晶/雙晶探頭向被測材料發射高頻超聲波脈沖，脈沖穿透涂層（如油漆、鍍層）后，在材料底面形成反射回波。內置的高性能微處理器實時計算超聲波往返時間，結合預設聲速自動換算為厚度值。其多重回波技術可消除材料衰減、表面粗糙度等干擾因素，確保測量穩定性。設備支持E-E穿透涂層模式，可自動識別并跳過涂層厚度，直接測量基材厚度。

應用范圍

該儀器適用于鋼、鋁、鈦合金等金屬材料及塑料、陶瓷等非金屬材料的厚度檢測，尤其擅長處理超薄工件（薄至0.14mm）及帶涂層部件。典型應用場景包括：航空發動機葉片涂層下壁厚監測、鋰電池極片厚度控制、半導體晶圓厚度檢測、汽車零部件鍍層厚度驗證等。其0.5mm直徑微型探頭可深入狹小空間檢測，最小可測管徑達Φ15mm。

技術參數

測量范圍：0.14-2500mm（依探頭類型而定）

分辨率：0.001mm（薄壁模式）

示值誤差：±0.005mm（<10mm時）

測量頻率：4Hz/8Hz/16Hz可調

聲速范圍：400-19999m/s

探頭類型：單晶（15MHz/10MHz）或雙晶（10MHz/5MHz）

顯示方式：3.5英寸真彩色TFT屏（支持A/B掃描波形顯示）

數據存儲：10萬組厚度值、500組A/B掃描波形

工作溫度：-10℃至+50℃

整機重量：300g（含電池）

產品特點

OU1850采用模塊化設計，核心部件包括德國進口壓電陶瓷探頭、低噪聲信號放大電路及自主開發的智能校準算法。其THIN薄壁測量模式可自動優化增益與閘門參數，確保0.14mm級超薄件檢測精度；支持一點/兩點校準及V聲程校準，適應異形結構檢測需求。設備配備USB數據接口，可導出測量數據至PC端分析軟件，生成厚度變化趨勢圖。此外，其IP54防護等級與防震ABS外殼，可適應實驗室及工業現場復雜環境，檢測效率較傳統測厚儀提升3倍以上。
