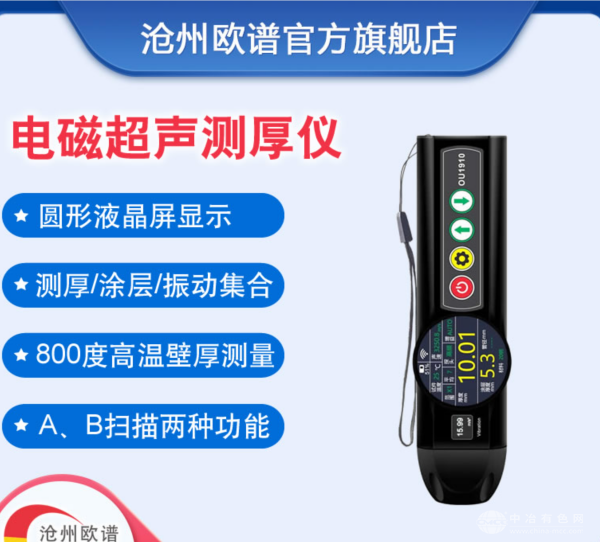

液晶顯示電磁超聲測厚儀

工作原理

OU1910采用電磁超聲換能器（EMAT）技術，通過高頻交變磁場在金屬表面激發渦流，進而產生超聲波。該超聲波在金屬內部傳播至底面反射后，被同一換能器接收。儀器通過精密計時電路測量超聲波往返時間，結合已知聲速自動計算金屬厚度。其獨特優勢在于無需耦合劑，且可穿透10mm厚涂層直接測量基材厚度，同時支持高溫（≤300℃）環境下的在線檢測。

應用范圍

該儀器適用于碳鋼、不銹鋼、鋁合金等導電金屬材料的厚度測量，尤其擅長處理帶涂層工件、高溫設備及異形結構檢測。典型應用場景包括：石油管道防腐層下壁厚監測、鍋爐壓力容器定期檢驗、飛機蒙皮腐蝕檢測等。其0.01mm級測量精度可滿足ASTM E214、GB/T 11344等國際標準要求，最小可測厚度達0.5mm（取決于材料聲速）。

技術參數

測量范圍：0.5-300mm（根據材料聲速調整）

精度：±0.01mm（常規材料）

聲速范圍：1000-15000m/s

顯示方式：2.4英寸TFT液晶屏（支持波形顯示）

工作溫度：-10℃至50℃（探頭可耐300℃高溫）

數據存儲：500組測量值

電源：3.7V/2000mAh鋰電池（續航12小時）

外形尺寸：160×80×35mm

重量：0.5kg

產品特點

OU1910采用一體化手持設計，核心部件包括高頻電磁超聲換能器、低功耗數字信號處理器及耐磨防護外殼。其智能校準功能可自動補償材料聲速偏差，支持單點校準與多點校準模式。儀器配備USB數據接口，可導出測量數據至PC端分析軟件，生成厚度變化趨勢圖。此外，其非接觸式測量特性避免了傳統超聲測厚需反復涂抹耦合劑的繁瑣操作，檢測效率提升3倍以上，尤其適用于大規模在線檢測場景。
