工作原理
OU-D2基于脈沖高壓氣隙擊穿原理:儀器通過高壓發生器向導電基體(如金屬管道)與防腐層表面施加可調脈沖高壓(0.5-30kV)。當防腐層存在針孔、砂眼或裂紋等缺陷時,脈沖高壓會在缺陷處形成氣隙擊穿,產生明亮的電火花并觸發聲光報警系統。其智能電路設計可實時監測擊穿信號,通過高精度傳感器將電火花轉化為數字信號,確保微小缺陷(最小檢測孔徑0.02mm)的精準識別。
應用范圍
該儀器覆蓋油氣管道安裝驗收、儲罐防腐層老化評估、船舶壓載艙涂層檢測等場景。支持環氧煤瀝青、玻璃鋼、橡膠襯里、搪玻璃等材質的厚度檢測,可檢測防腐層厚度范圍達0.2-10mm(擴展型號支持12mm以上)。典型應用案例包括:中石油管道工程防腐層驗收、中海油海上平臺涂層完整性檢測、寶鋼集團儲罐大修質量評估等。
技術參數
輸出電壓:0.5-30kV無級連續可調
檢測精度:±0.1kV
功耗:≤6W
供電方式:12V/2800mAh鋰電池(續航8小時)
體積重量:220×130×88mm,1.5kg
顯示方式:3位液晶數字屏
報警模式:蜂鳴器+LED光報警
防護等級:IP54(防塵防水)
產品特點

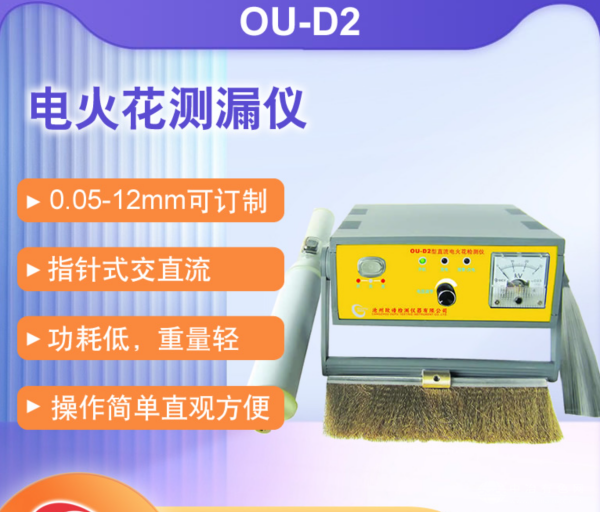

OU-D2采用模塊化設計,核心部件包括一體化高壓發生器、抗干擾信號處理芯片及耐磨銅合金探極。其三防結構(防塵、防潮、防摔)可適應-20℃至50℃極端環境,配合智能欠壓保護系統,避免電池過放損壞。儀器配備可更換式探刷(平刷/直刷),支持曲面、平面及異形結構檢測,操作人員通過單鍵觸控即可完成電壓調節、數據存儲及報警設置,檢測效率較傳統設備提升40%。
