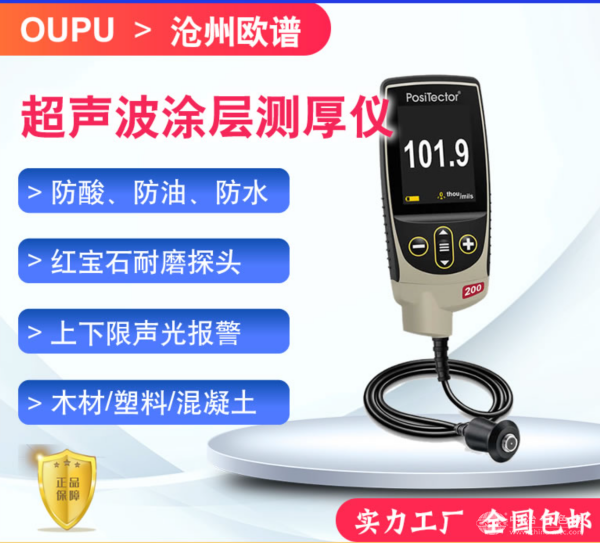

金屬材料超聲涂層測厚儀

工作原理

PosiTector 200通過高頻壓電陶瓷探頭向涂層表面發射短脈沖超聲波。當超聲波穿透涂層并抵達基材界面時，由于聲阻抗差異（涂層與基材的聲阻抗通常相差1-2個數量級），部分聲波能量被反射回探頭，形成特征回波信號。儀器內置的精密計時電路以納秒級精度測量超聲波從發射到接收的時間間隔（Δt），結合預設的涂層材料聲速（v），通過公式 d = v × Δt / 2 自動計算涂層厚度（d）。對于多層涂層，儀器通過分析回波信號的時間間隔與幅度差異，利用智能算法分離各層回波，實現分層厚度測量。其獨特的自適應增益控制技術可動態調整信號強度，確保在粗糙表面或高衰減涂層中仍能穩定捕獲回波。

應用范圍

該儀器適用于金屬、混凝土、木材、塑料、陶瓷、玻璃等基材上的涂層厚度檢測，尤其擅長處理復雜工況下的涂層測量需求。典型應用場景包括：船舶甲板防銹漆厚度驗證、橋梁鋼結構防火涂層質量評估、風電葉片環氧樹脂涂層均勻性檢測、汽車車身電泳漆厚度控制等。其分層測量功能可精準識別底漆、中間漆、面漆的獨立厚度，滿足航空航天領域對多層復合涂層的高精度檢測需求。

技術參數

測量范圍：13-7600μm（依探頭類型而定）

精度：±(2μm+3%讀數)（常規涂層）

分辨率：0.1μm

探頭類型：B型（13-1000μm）、C型（50-3800μm）、D型（50-7600μm）

數據存儲：標準型250組/高級型1000組（含100000個數據點）

顯示方式：高對比度彩色液晶屏（帶背光）

防護等級：IP65（防塵防水）

主機尺寸：135×61×28mm

重量：140g（含電池）

產品特點

PosiTector 200采用模塊化設計，核心部件包括高精度壓電陶瓷探頭、低噪聲信號放大電路及可追溯NIST標準的校準系統。其單手操作菜單支持中文界面，燈光提示功能可在嘈雜環境中確認測量結果；防撞擊橡膠保護套與耐磨液晶屏確保工業現場耐用性。高級型主機配備A掃描波形顯示與實時圖表分析功能，支持WiFi/藍牙數據傳輸至PosiTector APP或第三方軟件。該儀器符合ASTM D6132和ISO 2808標準，出廠附帶可追溯校準證書，可滿足船舶檢驗、航空航天制造等領域的嚴苛認證要求。
