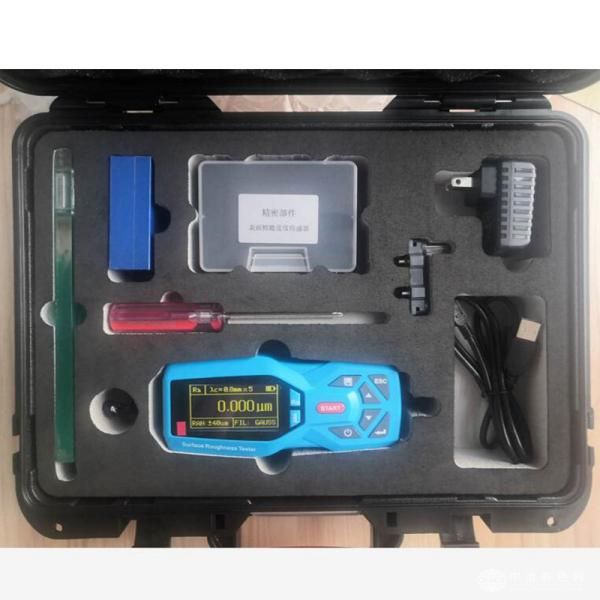

金屬塑料手持式表面光潔度檢測儀器

工作原理

TR200采用電感式位移傳感技術，通過內置的金剛石觸針以4mN的恒定測力沿被測表面滑行。表面微觀幾何形狀變化導致觸針位移，觸發傳感器內電感線圈的電感量變化，生成與粗糙度成比例的模擬信號。該信號經DSP芯片進行數字濾波、參數計算及圖形處理后，直接在液晶屏顯示Ra、Rz、Rq等16項參數及輪廓曲線，同時支持與PC機或打印機連接，實現數據存儲與輸出。

應用范圍

金屬加工：檢測發動機缸體、齒輪、軸承等精密零件的表面粗糙度，評估加工工藝質量；

塑料成型：驗證注塑件、擠出型材的表面光潔度，優化模具設計；

汽車電子：測試傳感器外殼、連接器等部件的表面質量，確保接觸可靠性；

航空航天：檢測渦輪葉片、結構件等高溫合金材料的表面完整性，滿足嚴苛的疲勞壽命要求。

技術參數

測量范圍：Ra 0.005-16μm，Rz 0.02-160μm；

分辨率：0.001μm（±20μm量程）；

取樣長度：0.25mm、0.8mm、2.5mm可選；

驅動速度：0.135-1mm/s（根據取樣長度自動調節）；

示值誤差：≤±10%，示值變動性≤6%；

兼容標準：ISO、DIN、ANSI、JIS四大國際標準。

產品特點

便攜設計：整機重量約400g，內置鋰離子電池，支持8小時連續工作，適應生產線、實驗室及野外環境；

智能操作：7英寸液晶屏實時顯示參數與輪廓圖形，支持一鍵打印、數據導出及多語言切換；

高適應性：可選配曲面傳感器、接長桿等附件，實現凹凸曲面、深孔等復雜形面的測量；

高性價比：相比進口設備，TR200以國產價格提供國際標準性能，降低企業檢測成本。
