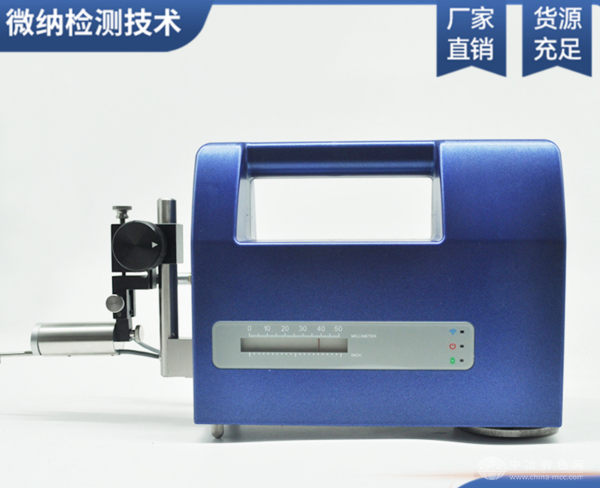

工業粗糙度波紋度儀

工作原理

VINASSR330采用高精度電感傳感器，通過驅動器帶動金剛石觸針沿被測表面勻速滑行。觸針隨表面輪廓起伏產生垂直位移，傳感器將物理位移轉換為電信號，經放大、濾波及數字化處理后，通過高級算法計算Ra、Rz、Rq等粗糙度參數及Wa、Wq等波紋度參數。其核心優勢在于無導頭測量技術，結合0.16nm分辨率傳感器與精密導軌，確保0.025μm級小粗糙度值的線性與準確度，平晶值誤差≤3%，滿足ISO 4287、GB/T 1031等國際國內標準。

應用范圍

該儀器覆蓋平面、圓柱面、內孔及軸承滾道等復雜形面的檢測需求。在航空航天領域，可評估渦輪葉片、起落架的表面疲勞裂紋前兆；汽車制造中支持發動機缸體、曲軸的光潔度檢測；機械加工行業用于油泵油嘴、齒輪的精密零件表面質量把控，確保耐磨性、密封性及涂覆效果。

技術參數

測量范圍：粗糙度0.025-12.5μm，波紋度0.002-1mm，輪廓高度±450μm

傳感器分辨率：≤0.16nm

取樣長度：0.08/0.25/0.8/2.5/8.0mm（可自定義）

水平驅動精度：直線度誤差≤0.20μm/120mm

顯示模式：6.5英寸彩色LCD，支持A掃波形、參數列表及三維輪廓圖同屏顯示

數據接口：USB/RS232，支持PC端分析軟件擴展

產品特點

一體化測量：一根觸針即可完成粗糙度、波紋度及原始輪廓檢測，無需更換傳感器。

智能化操作：內置自學習編程功能，可自動識別測量位置并生成檢測報告，支持中英文雙語切換。

高適應性設計：配備氣浮防震工作臺，抗環境振動干擾；無導頭結構支持狹小空間測量，最小可測區間1.5mm。

數據管理便捷：內置存儲10,000組數據，支持CAD數據導入對比，可輸出Excel、PDF格式報告。
