工作原理

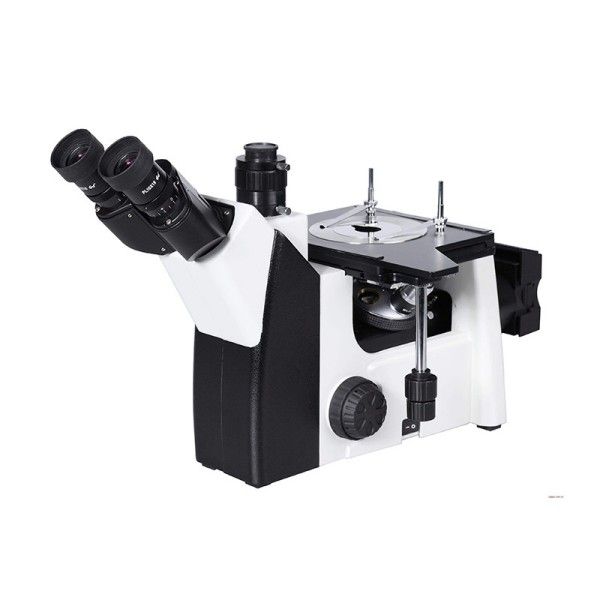

VINATF200采用光學顯微成像與圖像分析技術,通過高倍率物鏡(最高可達1000倍)捕捉金屬表面微觀形貌,結合CCD數字成像系統將光學信號轉化為高清圖像。設備內置智能圖像處理算法,可自動識別晶粒邊界、相組成及缺陷特征,支持金相組織分類(如鐵素體、珠光體、馬氏體等)及非金屬夾雜物評級。同時,儀器配備能譜儀(EDS)接口,可擴展X射線熒光光譜分析功能,實現元素成分快速定性定量檢測。
應用范圍
制造業:檢測汽車零部件、航空航天材料、模具鋼的晶粒度、脫碳層深度及熱處理效果;
科研領域:分析金屬材料相變行為、斷裂機制及腐蝕產物組成;
質量檢測:評估焊接接頭、鑄件、鍛件的內部缺陷(如裂紋、氣孔)及材料均勻性。
技術參數
光學系統:無限遠色差校正光學系統,支持明場、暗場、偏光觀察;
放大倍數:50X-1000X連續可調;
圖像分辨率:500萬像素CCD,支持4K高清輸出;
載物臺:三維電動載物臺,行程50mm×50mm,定位精度0.1μm;
光源:LED冷光源,壽命超5萬小時,亮度可調;
軟件功能:符合ASTM E112、GB/T 6394等標準,支持晶粒度統計、非金屬夾雜物評級及圖像拼接。
產品特點
高精度成像:采用德國進口物鏡組,畸變率<0.05%,確保微觀結構真實還原;
智能化操作:一鍵自動對焦、圖像采集與分析,支持多語言界面及遠程操控;
模塊化設計:可選配能譜儀、硬度計等附件,實現成分-組織-性能綜合分析;
耐用性強:全金屬機身,防震設計,適應實驗室及生產線復雜環境。
